モーダル解析

光学振動測定による固有振動数の測定

モーダル解析

モーダル解析とは、構造物に内在する固有振動特性を見つけ出す作業です。これがわかれば、ある加振に応答して構造物が起こす複雑な振動は、すべてこの固有振動状態の重ね合わせで表現することができます。したがって、固有振動状態が分かれば、構造物の振動挙動の多くを予測することができます。固有振動状態は、そのモード形状、固有振動数、および関連する減衰によって定義されます。

構造物の振動モードは、有限要素(FE)モデルなどから純粋にシミュレーションすることもできますし、物理的な測定結果に数学的なモデルを当てはめることで導き出すこともできます。後者は実験モード解析と呼ばれます。

専門家にお問い合わせください

どのようにお手伝いできますか?

実験モード解析とモーダルテスト

モーダル解析は、振動する構造物を、その固有特性である周波数、減衰、モードシェイプ、つまり動的特性で表現する手法です。モード試験の標準的なセットアップには、センサ技術(フォースセンサ、加速度センサ、カメラ、非接触レーザドップラ振動計)、データ収集、および測定データのモニタリングと解析のためのコンピュータ(DAQ)が必要です。このホワイトペーパーでは、厳密な数学的処理を行うことなく、構造振動に関する基本的な概念と、構造力学の問題を解決するための数学的アプローチについて紹介しています。ホワイトペーパーの全文をご覧になるには、ご登録が必要です。

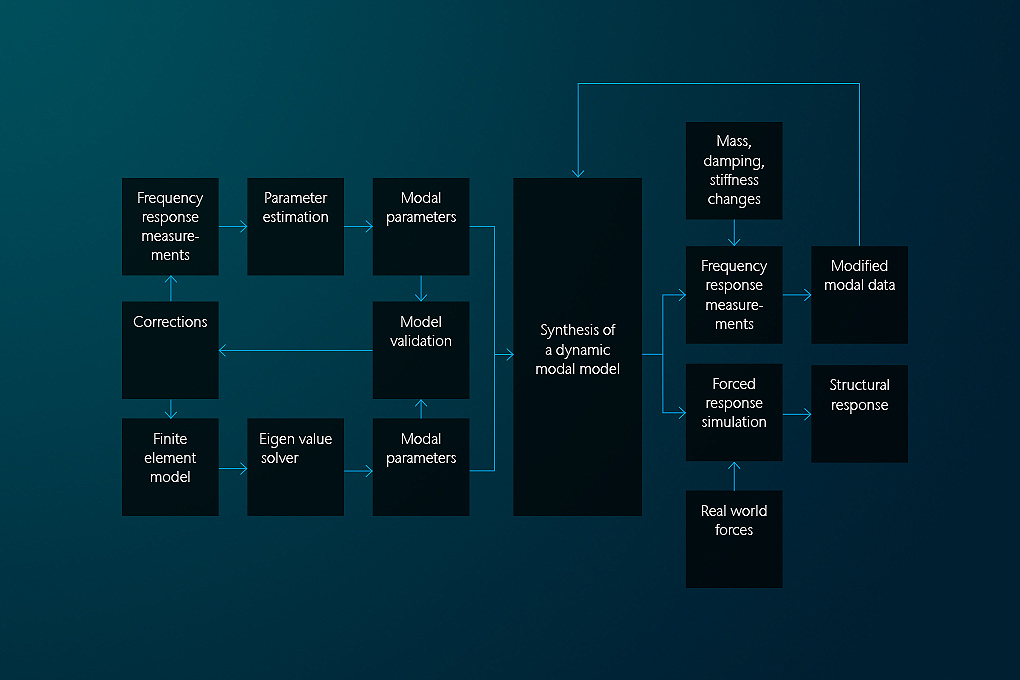

開発設計におけるモーダル解析

Please fill out the form to receive the download link via email.

モード解析における固有周波数はどのように決定しますか?

在本应用笔记中,您将学习如何利用先进的激光多普勒振动测量技术和合适的激励方法,快速、精确且非接触式地确定组件的固有频率和振动模式。文中还讨论了自动模态锤或振动台,以实现对动态特性的可靠分析。

Please fill out the form to receive the download link via email.

実験モード解析の応用例

モード試験の実験では、まず構造物の振動応答を周波数にわたって測定します。加振は、関連するすべての固有振動数を加振するために、スペクトル的に広い範囲である必要があります。一般に、加振スペクトルは、応答-入力力(FRFs)の伝達関数を記録できるように、同様に取得されます。環境または加振プロセス自体からの不要な影響を避けるため、セットアップを十分に定義する必要があります。典型的なセットアップは、構造体を柔らかいゴムひもに取り付けたり、柔らかい発泡スチロールの上に置いたりして、環境から切り離し、例えばモードハンマーを使って加振することです。

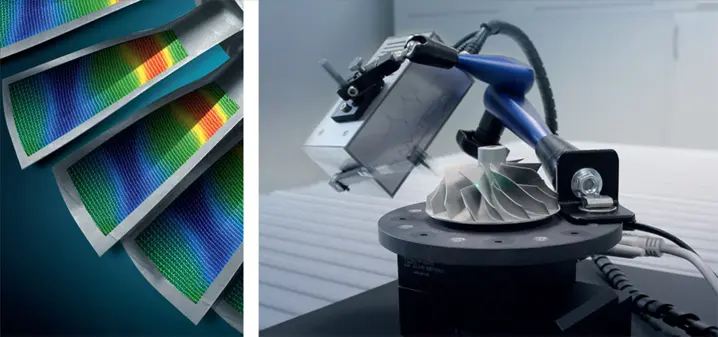

インパクトハンマ加振によるブリスクの実験モーダル試験

次に、測定されたFRFは、試験対象の構造物の固有モードを含む数学的モデルにカーブフィットされます。このプロセスの結果、構造物の固有振動数、ダンピング、モードシェイプが得られます。これらのモードは、エンジニアや開発者にとって貴重な洞察をもたらします。例えば、新製品を設計する際の初期段階でのシミュレーションや、エンジニアリングや建設における軽量化などの設計を最適化するために利用できます。モーダル解析の例としては、自動車のボディ全体、自動車航空宇宙、機械工学における幅広い精密部品、マイクロテクノロジーにおける小さな部品などが挙げられます。

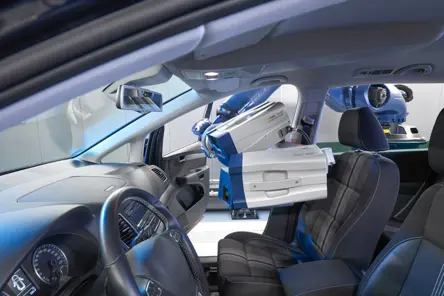

 車内音響検査用スキャニング振動計
車内音響検査用スキャニング振動計
ホワイトボディのモーダル試験
車載用MEMS -2軸加速度センサ- のモーダル試験と実稼働モーダル解析

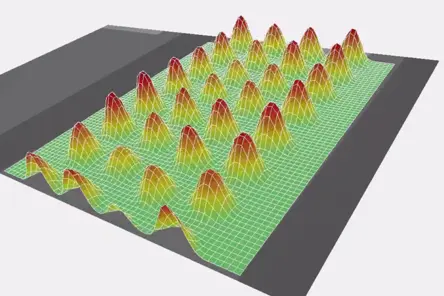

cMUTトランスデューサアレイの実稼働変形アニメーション -アルバータ大学提供

軽量構造物の実験モード解析

購入しなくても測定できます

ポリテックでは、資本投資に代わる選択肢として、計測サービス、機器レンタル、リースをご提供しています。短期プロジェクト、一時的なニーズ、予算の制約など、どのような状況でもお気軽にお問い合わせください。

PolyFlexなら、スケジュールや予算を犠牲にすることなく成果を得られます。

実験モード解析における加振

振動測定や実験的なモード試験のためには、基礎となる試験構造物を振動させる必要があります。試験構造物には、それ自体で振動するもの(モータやファン)もあれば、外部からの加振を必要とするものもあります。前者は実稼働モード解析である程度対応可能ですが、後者は実験モード試験の典型的な対象です。このような実験モード解析における誘導加振には、さまざまな手段があります。加振器による加振、スピーカによる広帯域ノイズ加振、専用手動・自動モードハンマーなどが代表的です。実験モード解析でよく使われる加振信号をいくつか紹介します。

入力レベルを一定レベルにコントロールすることと同一点を加振すること
実験モーダル解析でよく使われる励起信号:
Sine(正弦波)加振は、ある特定の周波数でのたわみ形状を測定するために使用されます。
Pseudo random(擬似ランダム信号)は、各周波数で振幅は同じだが位相がランダムな広帯域加振信号です。
Periodic chirp(周期的チャープ信号)は、個々のサイン信号の位相が異なる特殊な擬似ランダム信号であり、通常、最大限の加振が必要な場合に使用します。
White noise(ホワイトノイズ)は、測定帯域幅に合わせた平坦なスペクトルのランダム信号です。

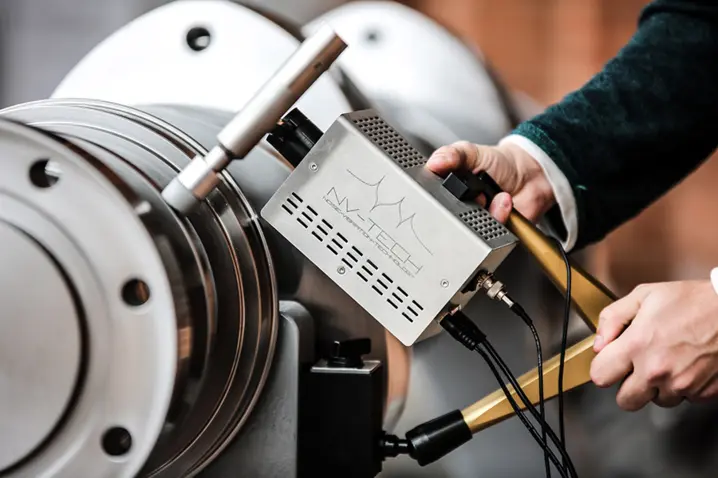

モーダルハンマー加振による再現性のある加振

SIMOとMIMOのモーダルテストアプローチ

標準的な試験は、単一入力・複数出力のSIMO試験です。1 つの励起源と複数の応答チャンネル、または複数の加速度センサ、あるいは表面上を走査するレーザビームを用いたスキャニング レーザドップラ振動計 (SLDV) が、最も一般的な試験セットアップです。測定結果は、カーブフィッティングソフトウェアで直接解析し、各モードを抽出することができます。MIMO(Multiple-Input Multiple-Output)セットアップは、減衰の大きい構造物や、ブレーキディスクのような対称構造のように1ヶ所の加振ですべてのモードを加振できない場合に適用されます。

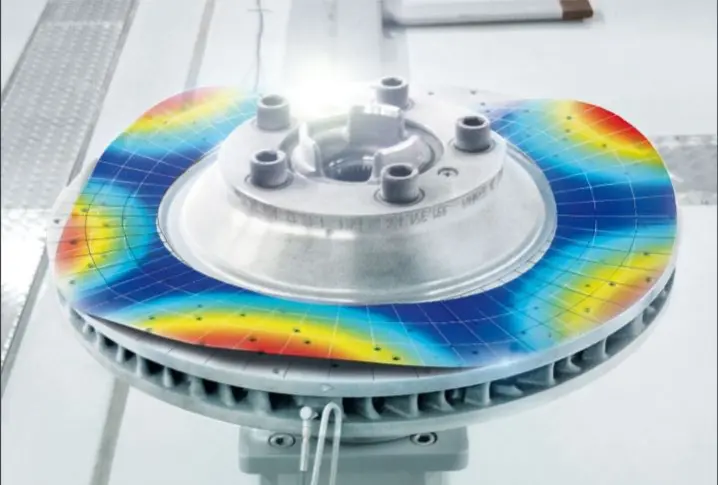

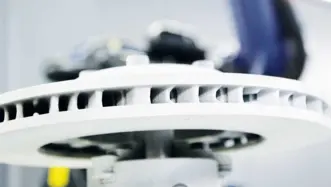

スキャニング振動計を用いたブレーキディスクのMIMOモーダル試験

密接に結合したモードを持つ構造物のモード試験は、非常に頻繁に行われる作業です。構造物には、ほぼ同じ共振周波数を持つモードが存在することがよくあります。例えば、板材の曲げモードとねじりモードがほぼ同じ周波数で発生することがあります。このような「偶然の」周波数縮退は、より複雑な形状や構造物ではよくあることです。一方、構造物が高度に対称になるように計画されている場合、"設計上 "結合モードが期待されます。有限要素(FE)シミュレーションでは、これらのモードはすべて別々に表示されます。しかし、現実のテストでは、測定データからモードを抽出することは困難な場合があります。このアプリケーション ノートでは、3D スキャニング レーザドップラ振動計と 2台の自動モードハンマーによる MIMO 試験 (マルチ入力、マルチ出力) で、間隔の狭いモードを分離する新しいアプローチを紹介します。サインアップしてフルペーパーをお読みください。

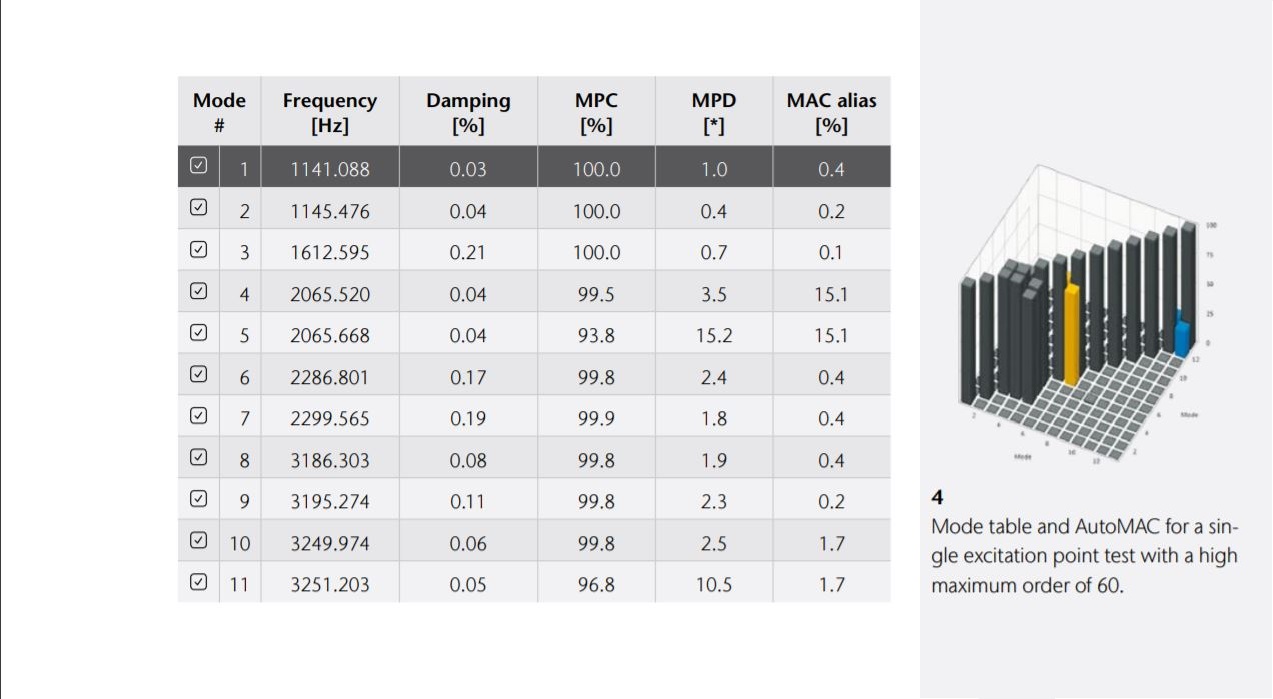

1点加振試験時のモードテーブルと自己MAC(Modal Assurance Criterion)

Please fill out the form to receive the download link via email.

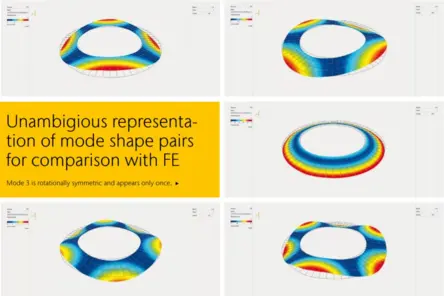

モード分離したブレーキディスクのモードシェープ群(その1)

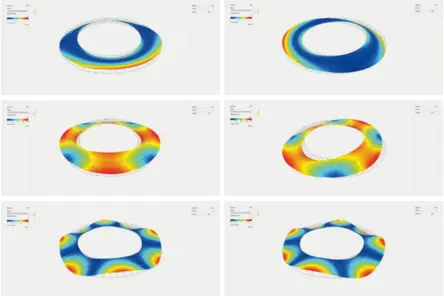

モード分離したブレーキディスクのモードシェープ群(その2)

実験モード解析(EMA)ソフトウェア

実験的モーダルテストの結果、実稼働時のたわみ形状が得られます。これらの結果を、FEモデルに基づく数値モード解析の計算結果と比較するためには、カーブフィッティングという第二段階が必要です。純粋な測定結果では、モードはまだ結合されています。機械システムの動的挙動は、固有モードの重ね合わせとして記述することができ、1つのモードは1自由度(SDOF)として考慮されます。カーブフィッティングでは、SDOFの結果は、通常、単一値分解(SVD)に基づくさまざまな方法で抽出されます。

実験モーダル解析ソフト PolyWave - EMA
実験モーダル解析ソフト PolyWave - EMA

PolyWaveのような実験モード解析ソフトウェアパッケージでは、MAC解析においてカーブフィッティングやEMA試験結果とFEA結果の比較を行うことができます。減衰値、固有振動数、固有ベクトルなどの知見は、FEモデルのパラメータを更新するためにモデルにフィードバックされます。

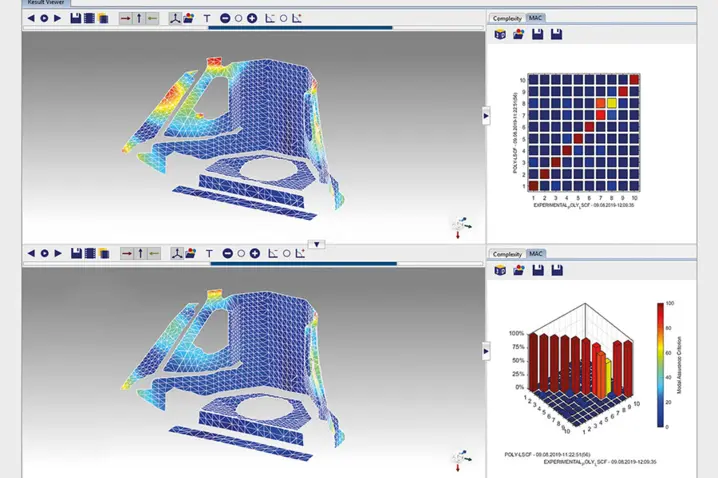

3Dプリンタによって作成された積層造形物のモデルコリレーション
3Dプリンタによって作成された積層造形物のモデルコリレーション

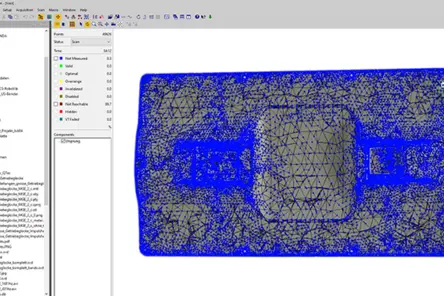

測定点作成のため、PSVソフトにCAEメッシュをインポート

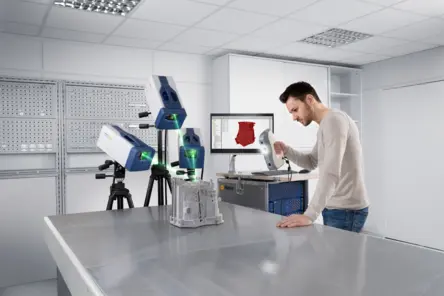

測定した形状データから振動測定用の測定点を作成することも可能
車載用MEMS -2軸加速度センサ- のモーダル試験と実稼働モーダル解析

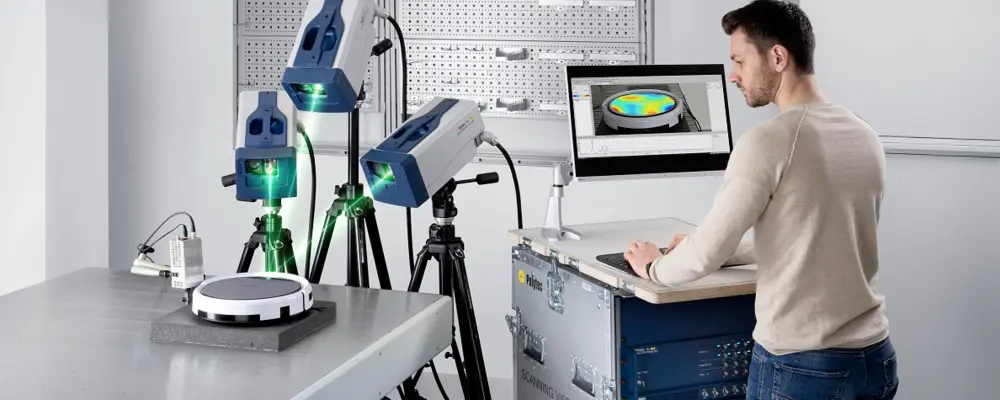

実験モード解析のための計測ソリューション

さらに詳しい情報は、以下のサイトをご覧ください。ポリテックは、様々なモーダルテストデータのインポート、測定、比較、評価、後処理、レポート作成のためのソリューションを提供しています。レーザドップラ振動計の非接触技術はどのように機能するのでしょうか?1次元のシングルポイント測定はどのように行うのか、それとも試料表面全体をスキャンするのか、場合によっては3次元で行うのか、複雑な形状の大型構造物では、ロボットによる自動化試験により、試験時間とコストを大幅に削減することができます。ポリテックでは、ドイツの Waldbronn、米国ミシガン州の Plymouth、日本の横浜にテストセンターを設置し、測定サービスを行っています。モーダル解析やモーダル試験のプロジェクトについては、ポリテックにお問い合わせください。

さらなる技術開発と試験をサポートするためにポリテックの計測サービスもご利用いただけます

追加の申請

担当者へ相談

当社の専門家が、お客様のプロジェクトに合わせた測定ソリューションで支援いたします。あるいは、重要な要素の測定をサポートいたします。ぜひ本日お問い合わせください。

関連製品

VibroScan QTec Xtra

VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。

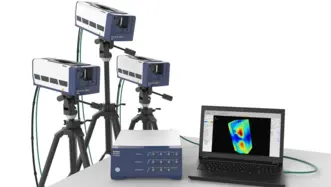

VibroScan QTec Xtra 3D

VibroScan QTec Xtra 3Dは、非接触、全視野、高精度で三軸振動測定ができる新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtra 3Dは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。

全自動非接触振動測定システム RoboVib®

RoboVib® は、3D スキャニングレーザドップラ振動計と産業用ロボットを組み合わせた自動テストステーションです。実験モード解析では、試験時間と費用を大幅に削減し、市場投入までの時間を短縮できます。例えば、車体の 360° の総合的な試験を、従来の試験セットアップでは数週間かかっていた測定を、わずか 1 〜 2 日、または一晩で実施できます。

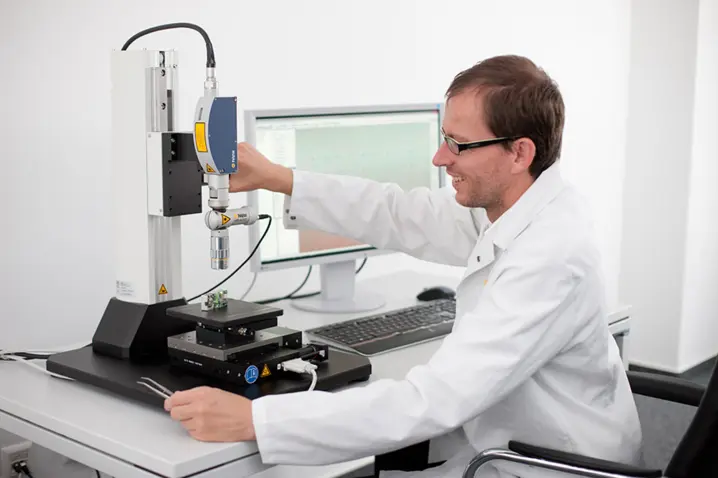

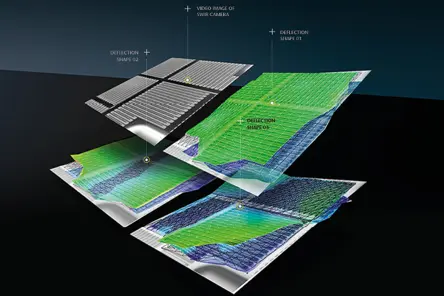

マイクロシステムアナライザ MSA-600
