実験モーダル解析の自動化

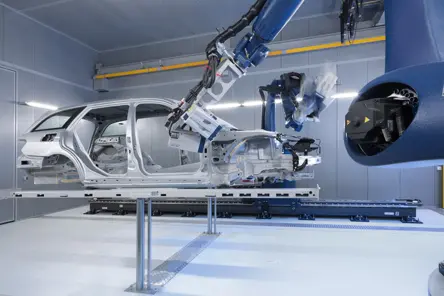

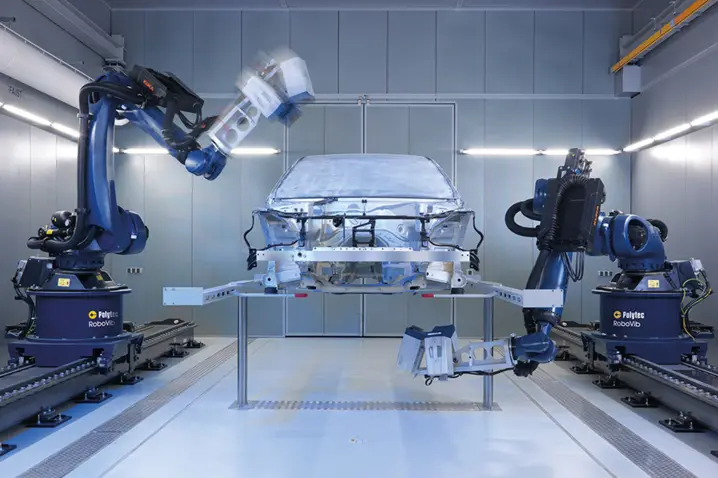

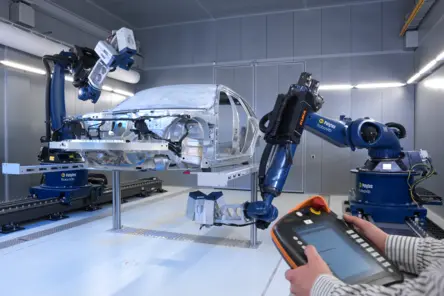

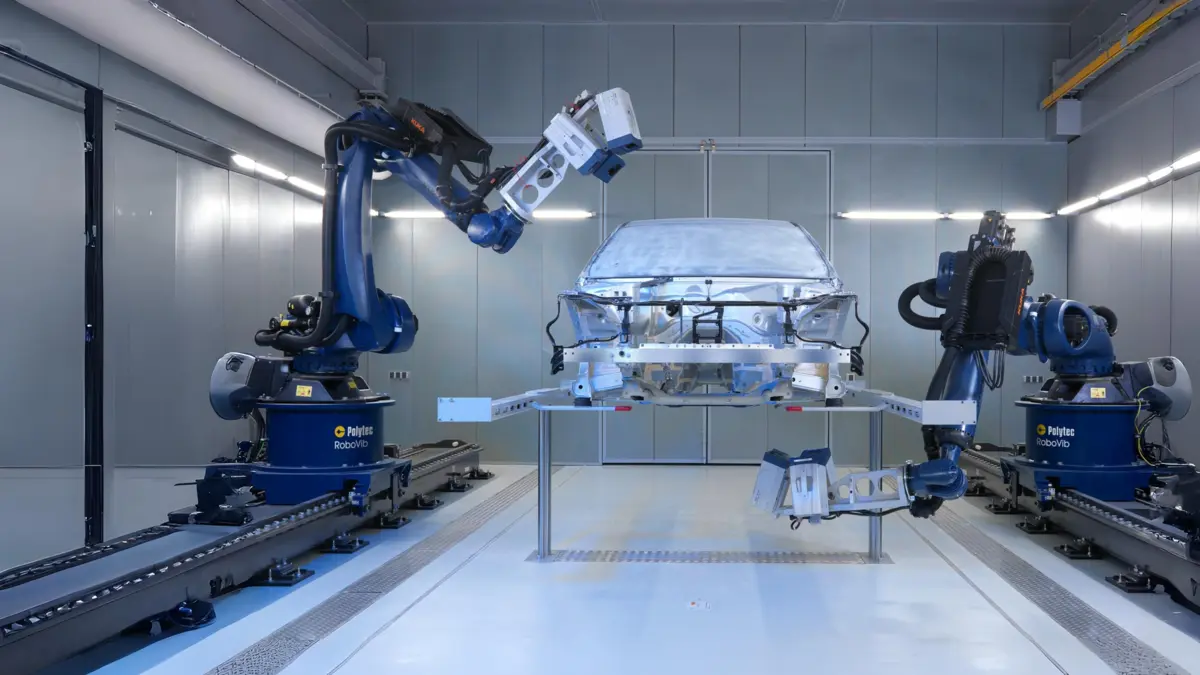

RoboVib® 全自動非接触振動測定システム は、3D スキャニング振動計と産業用ロボットを組み合わせ、生産性の高い振動解析ソリューションを実現します。この自動測定システムは、複雑な部品から車体全体まで、あらゆるものを自動的にテストします。これにより、実験モード解析に要する時間とエラーの原因が大幅に削減されます。そのため、例えば車体を徹底的にテストする場合、これまではテストの準備に数週間を要していたのが、わずか1～2日で完了します。
特長
//- 全自動非接触レーザ振動測定
- 高い空間分解能でのスキャニング測定
- 従来のモーダルテストと比較して時間を短縮
- 完全自動測定なので夜間運転も可能、生産性の向上に貢献
- 測定プログラムの再利用による準備時間の削減
- 測定点の定義にCADやFEデータを使用することもでき、測定箇所の間違いや抜けを防止可能
完全に自動化されたモーダルテストを一晩で実施
RoboVib®は、接触式振動計と比較して、モード試験(FRF計測)を簡単に行うことができます。
- FEメッシュから測定点の作成が可能。マーキングも不要。
- 非接触のレーザ技術により、質量負荷を考慮しなくてよい。
- スキャニング式のため、測定点数分のセンサや配線は不要
- 配線ミスやケーブル不良による測定ミスを回避
- 全測定点がグローバル座標系に沿った3軸測定を実施。オイラー角による補正は不要。
- 現場でのセンサ組み立てや分解が不要。校正値の経年変化や環境依存性が非常に小さいため、毎回の現場校正も不要。
RoboVib®は、さまざまなメリットを提供します。
- 音響FEモデルとの相関を想定した高い空間分解能を実現
- FEメッシュを測定点に用いることで結果をすぐに比較可能 - 位置違いによる補間など、時間のかかる後処理を削減
- 個々の測定プログラムを再利用可能
- ME'Scopeなど、一般的な実験モード解析ソフトへのデータの受け渡しや、ユニバーサルファイルによるエクスポートにより、RoboVib® の結果をあらゆる開発環境に組み込み可能
動画
関連製品
VibroScan QTec Xtra
VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3Dは、非接触、全視野、高精度で三軸振動測定ができる新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtra 3Dは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
PolyWave 振動解析ソフトウェア
PolyWave - ポリテックのレーザドップラ振動計を用いた振動解析をより効率的に行うために、PolyWave はシームレスな後処理を提供します。

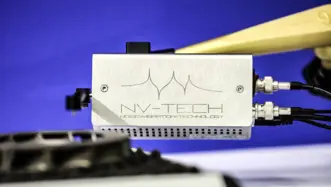

スケーラブル自動モーダルハンマー SAM
