さまざまな業界で使われているレーザドップラ振動計による非接触 変位・振動 測定
自然界やテクノロジーにおける振動現象を理解するには、理想的には測定物を傷つけることのない、非接触で、洗練された、柔軟な測定ツールが必要です。これに対し、非接触レーザドップラ振動計による振動測定が、最も高性能な方法であることが証明されています。

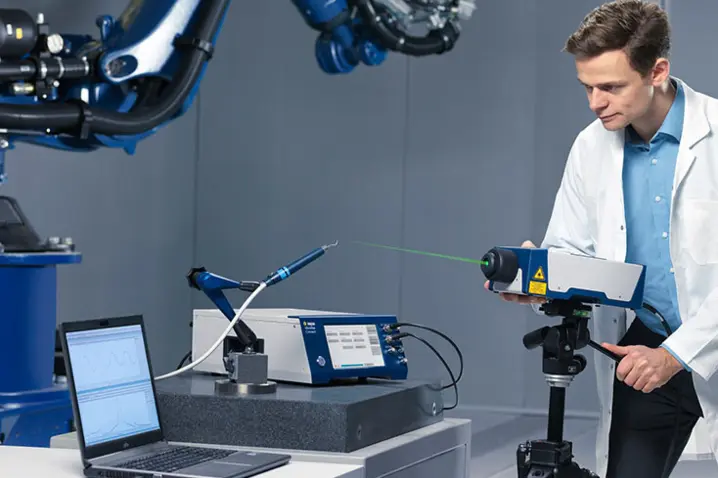

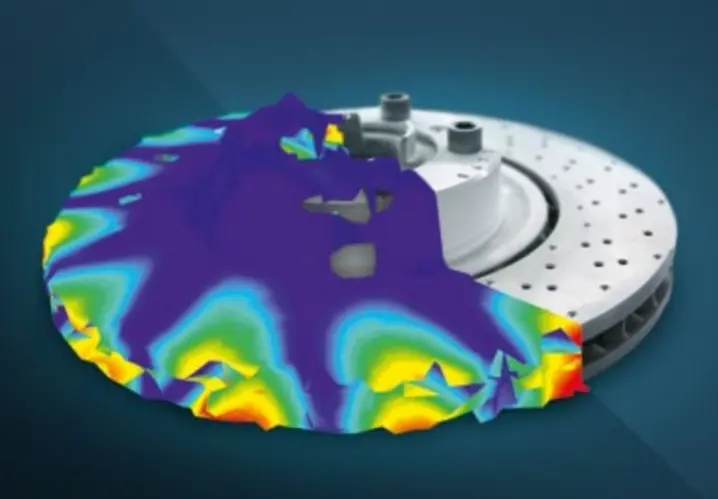

製造業の研究開発では、レーザドップラ振動計を使用して、自動車や航空機の車体、コンポーネント、エンジン、橋梁などの大型建造物から、MEMSなどの小型デバイス、ハードドライブコンポーネントに至るまで、さまざまなサイズの測定物が測定されています。機械工学、音響学、およびその他の多くの工学関連分野には、他にも数え切れないほどの研究アプリケーションがあります。 熱く光る物体、回転面、高周波超音波ツール、複雑で繊細な構造物の測定も可能です。
ポリテックの非接触振動測定技術が、それぞれの業界で、どのように使用されているかご覧ください。
小型軽量物の微細な振動を非接触で測定

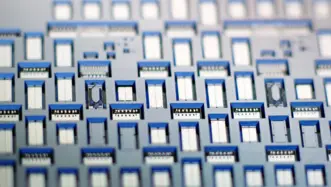

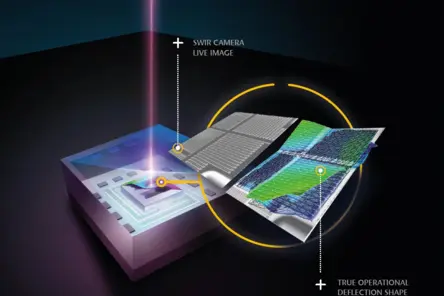

小型軽量構造物の非接触特性評価。振動、音響、動的挙動の解析。生物・医療系の生体、エレクトロニクス部品、MEMSなどの小型で軽量な測定物も、質量負荷なくレーザで、非接触で測定できます。レーザドップラ振動計は、測定周波数帯域がDCからGHzまでと広く、振動モード・周波数応答を測定し、解析結果の検証ができます。共振周波数、インパルス応答、減衰特性を測定します。微細な振動も、ポリテックのレーザドップラ振動計なら測定できます！
光学式振動測定にご興味をお持ちいただけましたか？
購入しなくても測定できます
ポリテックでは、資本投資に代わる選択肢として、計測サービス、機器レンタル、リースをご提供しています。短期プロジェクト、一時的なニーズ、予算の制約など、どのような状況でもお気軽にお問い合わせください。
PolyFlexなら、スケジュールや予算を犠牲にすることなく成果を得られます。
変位・振動を非接触で確実に測定する技術
心臓の鼓動、翼の振動、音の放射や検出など、振動は生活のさまざまな場面にあります。自然界や科学技術における振動のメカニズムを理解するためには、高精度で使い勝手が良い、非接触のレーザドップラ振動計が理想的です。ポリテックの製品ラインナップの中には、最新の QTec マルチパス干渉計 の技術が搭載されたレーザドップラ振動計があり、生体表面や光の反射の弱い表面などに対しても、低ノイズで測定ができる製品があり、ポリテックのレーザドップラ振動計の活躍分野はますます拡大しています。

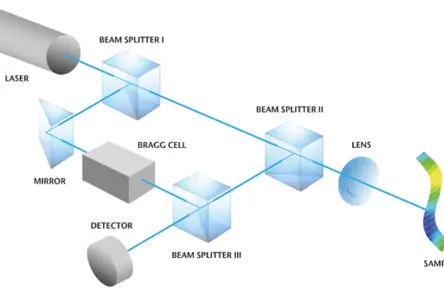

レーザによる非接触振動の測定原理

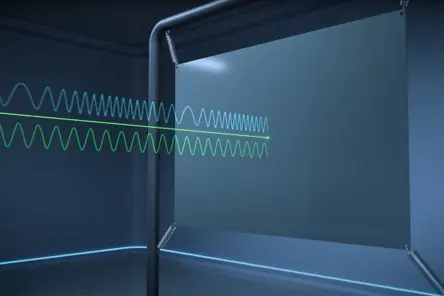

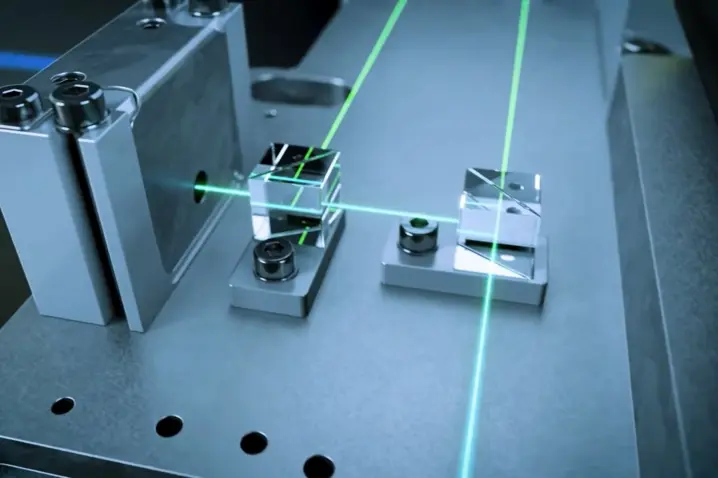

レーザドップラ振動計は、おもにレーザ安全クラス2の、目に安全なレーザ （例: λ = 633 nm、P < 1 mW） を光源として、レーザ干渉法の原理に基づいて振動を測定する測定機器です。振動測定ヘッドの内部では、光学ビームスプリッターによってレーザービームが参照ビームと測定ビームの2つの成分に分離されます。測定ビームは振動面のスポットに当たり、後方散乱光はドップラー効果により周波数がシフトします。この光は参照光と混ざり合い、ビート周波数が発生します。
どのように振動速度は測定されるのか？
光強度の周波数変調は、振動速度に比例します。振動測定物がHeNeレーザの波長の半分（λ＝316nm）だけ動くたびに、光強度は明暗サイクルを繰り返します。光学ディテクタが、この光強度の変化を電子信号に変換します。この明暗サイクルの周波数fDは、次式のとおり測定物の速度vに比例します。
fD= 2 × v/ λ
非接触振動測定の利点に関するホワイトペーパー（英文）は、以下のアイコンをクリックしてダウンロードできます。
振動測定の無料デモ、実現可能性調査、およびオフサイトまたはオンサイトサービス？
ピコメートルをはるかに下回るレーザー振動測定
現在、ポリテックのレーザドップラ振動計による非接触振動測定では、変位復調時の振幅分解能が1ピコメートルをはるかに下回ることを実現しています（測定条件による）。よって、ポリテックのレーザドップラ振動計による非接触測定は、ほぼ無限の可能性を持っており、幅広いアプリケーションで利用されています。そのため、従来の非接触振動測定では測定できなかったアプリケーションにおいても、より高精度かつ効率的に振動測定データを取得することができるようになりました。
