NVHと静かなクルマの設計方法
NVH（ノイズ、振動、ハーシュネス）とは、自動車の設計やエンジニアリングにおける騒音や振動挙動の影響や発生源の分析について述べたものです。NVH解析やNVH試験法の目的は、車両や車両部品の振動挙動の低減と連動して騒音や音響を最適化することです。NVHは車両設計、車体設計、内装設計などに利用されています。NVH試験は、不要なキーキー音やガタガタ音を低減するための重要な基礎であり、その結果、あらゆるコンポーネントや完成車の品質の特徴や音響的な特徴になります。
騒音・振動・ハーシュネスを非接触振動計測でテスト？
接触や質量負荷のないNVH試験
ブーンやブンブン、キーキー、ガラガラという音は、自動車、特に軽量構造物に見られる典型的な音響問題です。これらは最終消費者をイライラさせる原因であり、その結果、排除する必要があります。NVH（ノイズ、振動、ハーシュネス）とは、ドライバや乗客の快適性を向上させるためのあらゆる対策を総称した言葉です。 静かで振動の少ない製品の開発には、シミュレーションと試験の共同作業が必要です。ポリテックのスキャニングレーザドップラ振動計は、音の放射源を定量的かつ高空間分解能で明らかにすることができます。逆パネル寄与測定や制振材 （サウンドパッケージ） の認定も、自動スキャン機能により非常に簡単に行えます。

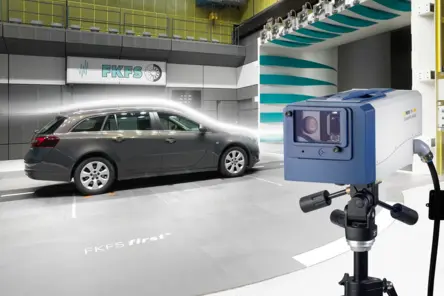

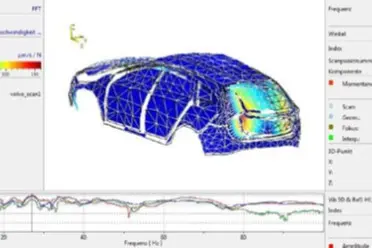

ポリテックの PSV スキャニングレーザドップラ振動計では、音や振動の発生源を正確かつ確実に調査し、構造体に伝わる音の伝搬経路や原因となる振動モードを特定します。NVH エンジニアは、動作中のたわみ形状を 3D で視覚化することにより、生産開始直前でも問題解決のためのアイデアを素早く思いつくことができます。
騒音振動ハーシュネスと測定タスクについて説明してください。
Eライン方式によるNVH音響試験
S&R（Squeak and rattle）とは、NVH音響のサブグループの一つで、顧客満足のための重要な要素の一つとして、望ましくないキーキー音やガラガラ音をテストすることを指します。S&Rは、隣接する部品の相対的な変位に大きく依存する非線形現象です。

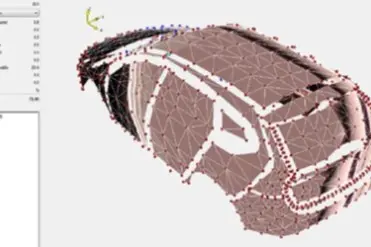

NVH音響試験では、S&R、擦れ、摩耗の主な原因である2つの自動車部品間の相対変位を計算・評価するEライン方式に着目しています。ポリテックの レーザドップラ振動計は、Eライン に沿って時間領域とローカル座標系で 振動測定を行うことで、ガタツキ方向と鳴き面の真の変位をとらえることができます。
車のドアの開閉音の最適化を目指したNVH
新車の第一印象は、車内に入ったときの匂いか、ドアを閉めたときの音だと思います。このように、ドアスラムテストは、快適性と品質感を最適化するためのNHV解析に不可欠な要素になっています。構造伝播音の測定には、振動速度を時間領域で測定するスキャニングレーザドップラ振動計が重要な役割を果たします。マルチポイント振動計は、最大 48 箇所の振動を同期して測定できるため、特に薄いシートメタルパネルの場合、接触や質量負荷の影響を受けずに振動測定データを取得することができます。
電気自動車（EV）のNVH - 振動計測・解析

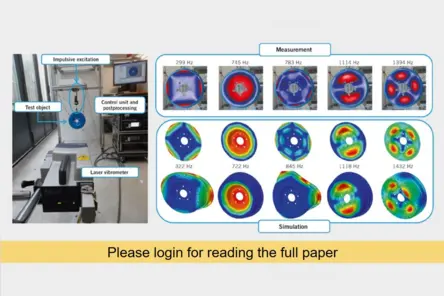

ホイールハブモータは、パッケージング上のメリットがある一方で、その設置位置によるNVHの面で新たな課題も生じます。Magdeburg の Otto von Guericke大学の専門グループは、ホイールハブモータの音響特性を最適化するために、光学振動計測技術を使って外部ロータ型電気モータの振動挙動を解析しました。close-to-qheel electric drives の研究については、論文で詳しくご紹介しています。論文全文をダウンロードするには、左のダウンロードアイコンをクリックしてください。（ポリテック ユーザ 登録 / ログインが必要です）
関連製品
VibroScan QTec Xtra 3D

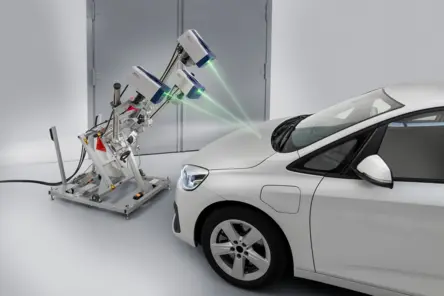

VibroScan QTec Xtra 3Dは、非接触、全視野、高精度で三軸振動測定ができる新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtra 3Dは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
VibroScan QTec Xtra
VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
全自動非接触振動測定システム RoboVib®

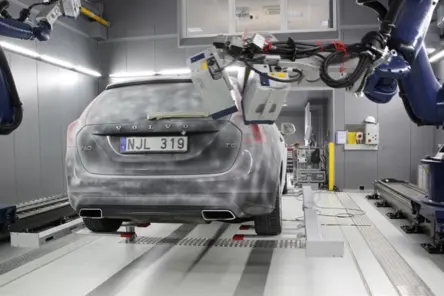

RoboVib® は、3D スキャニングレーザドップラ振動計と産業用ロボットを組み合わせた自動テストステーションです。実験モード解析では、試験時間と費用を大幅に削減し、市場投入までの時間を短縮できます。例えば、車体の 360° の総合的な試験を、従来の試験セットアップでは数週間かかっていた測定を、わずか 1 〜 2 日、または一晩で実施できます。
