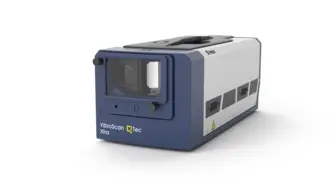

VibroScan QTec Xtra スキャニング振動計

Vibroscan qtec xtra

新しいクラス－新しいアイデアのために

VibroScan QTecスキャニング振動計は、振動を非接触かつ前例のない精度で測定する、従来のレーザドップラ振動計を超えた新しいソリューションです。画期的なマルチパス干渉計とダイバーシティの組み合わせにより、QTec^® は光学感度と干渉耐性の点において新しいスタンダードを確⽴しました。NVH、音響工学、構造⼒学、超音波、FEM検証、非破壊検査などの分野において振動波形と固有モードを測定でき、最大32 MHz の周波数範囲をカバーします。Xtraレーザは SWIR(短波赤外)波長を備えており、例えば長距離の測定時や散乱光が得にくい場合に、さらに⼒を発揮します。XtraレーザをQTec^® と組み合わせることで、入射角度や表⾯状態による受光量低下の影響をほとんど受けなくなります。

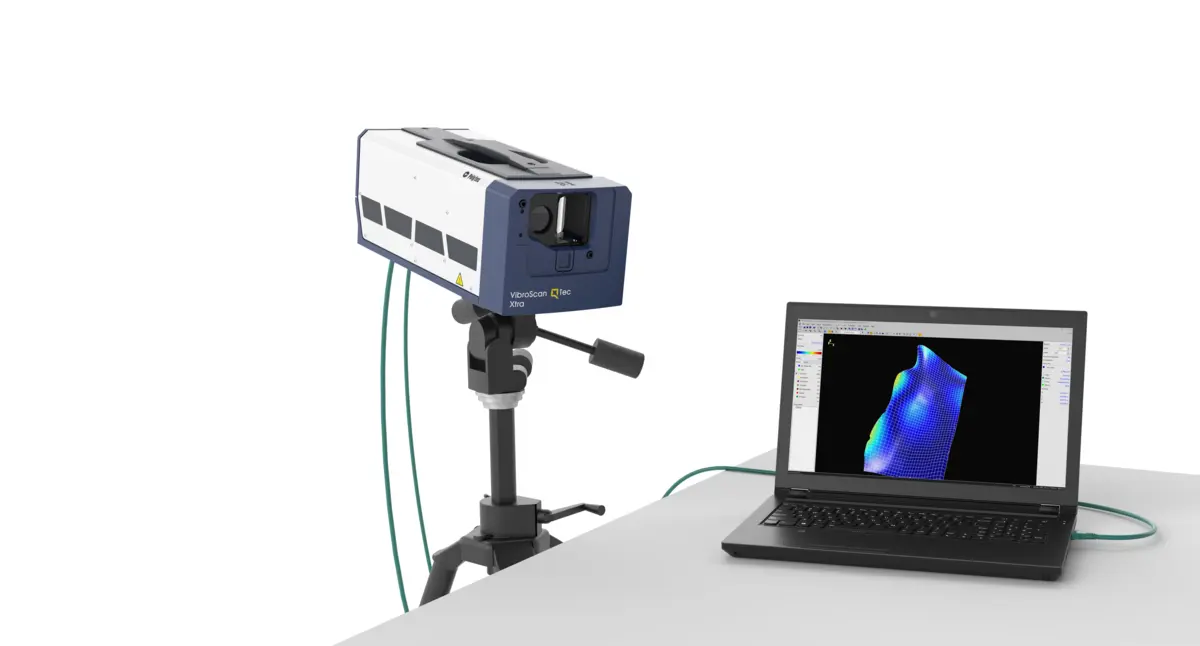

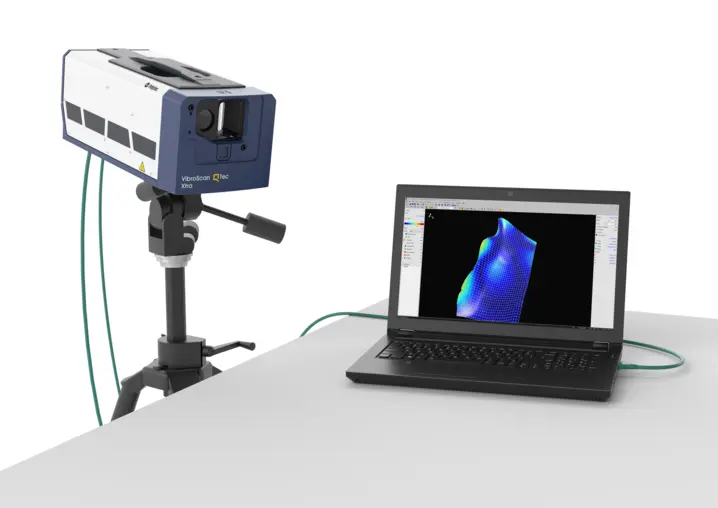

VibroScan QTec スキャニング振動計は、携帯性についても最大限の考慮をしています。VibroLinkイーサネットデータインターフェイスは、振動測定データをノートPCに確実に送信し、インターフェイスの自動化をサポートします。

スペシャリストに
問合わせ

レーザドップラ振動計について何かご質問はありますか？お気軽にご相談ください。

デモをリクエスト

見積もりを依頼する

特長

FEMのような高い空間分解能を備えた非接触のフルフィールド振動測定

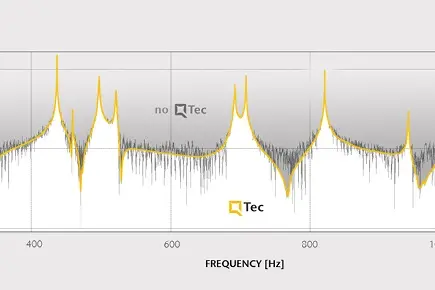

反射剤塗布等が不要、最高のSNR（S/N比）
QTec®による最大10分の1まで測定時間短縮
最大30m/s、32MHzまで拡張可能
AIによる測定グリッド作成支援
さらなるデータ評価やスクリプトオプション
オープンAPI
3Dシステムに拡張可能

QTec® マルチパス干渉計による測定の迅速化

特許取得済みの QTec^® マルチパス干渉計技術は、赤外線レーザ振動計(SWIR)の信号品質を決定的に向上させます。あらゆる表面で最高の光学感度を実現し、動的現象を忠実に測定。暗い表面、生体表面、回転物、動作中の物体でも測定時間を大幅に短縮します。この安全なレーザ技術は、遠距離のターゲット測定のような難しいアプリケーションに最適です。QTec^®は、振動測定をこれまで以上に高速、簡単、かつ信頼性の高いものにします。

もっと詳しく

ビデオプレゼンテーションで新しいVibroScan QTecを体験してください

新しいVibroScan QTecにより、非接触振動測定における信頼性、柔軟性、速度をまったく新しいレベルに引き上げます。このウェビナー録画では、当社の専門家ヨルグ・ザウアーが、画期的なQTec技術の世界と、モーダル解析、音響・NVH測定、運転中の振動解析、製品開発に役立つ新しいVibroScan QTecをご紹介します。

無料ビデオを見る

3Dも1Dのように簡単に

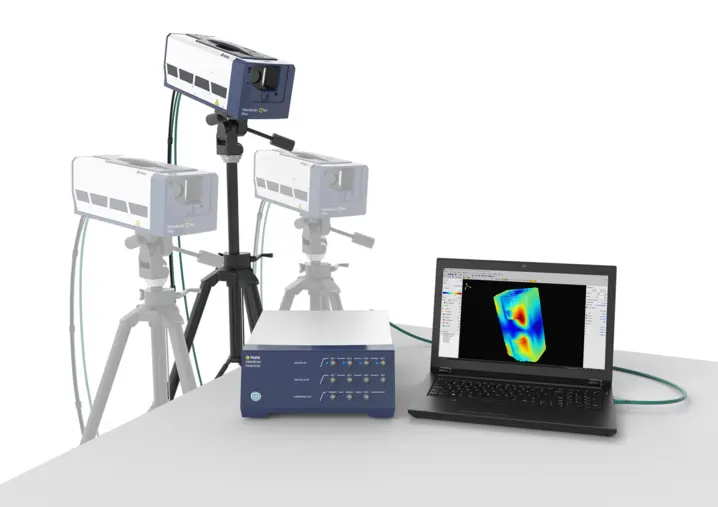

3 台のスタンドアロンVibroScan QTecをフロントエンドに接続し、3次元振動ベクトルを測定します。3方向からの3つの同期測定により、振動の3次元挙動すべてが測定対象となります。

フロントエンドにより、信号発生器(MIMO対応)を含む2台の追加VibroScan QTecと、ピコ秒精度で同期します。3DであってもPSVソフトウェアをそのまま使用することでき、VibroScan QTecのオブジェクトに対する相対位置を検出することで、3 本のレーザビームを同期させ、測定対象上の測定点に誘導します。結果は予め設定した座標系に自動的に変換され、振動方向に応じたアニメーション表示ができます。

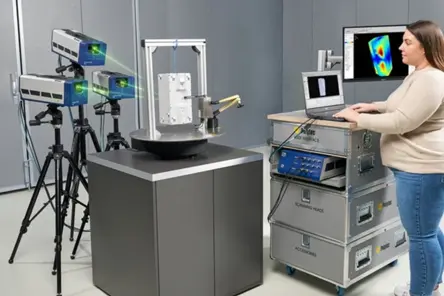

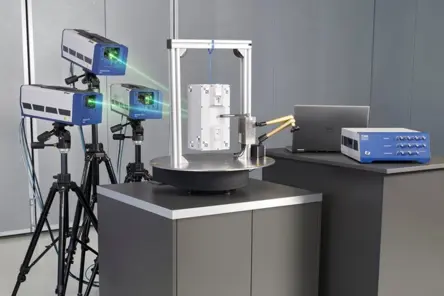

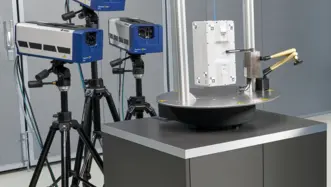

VibroScan QTec 3D Xtra による実験モーダル解析 (画像ではモバイルワークステーションとRoboVib® Benchを使用）

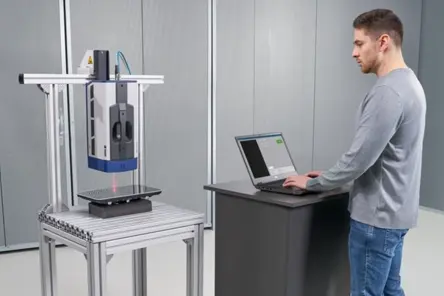

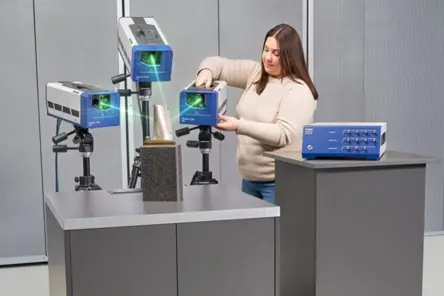

VibroScan QTec 3D Xtra のセットアップ風景 (ひずみ算定用の測定セットアップ例）

Non-contact vibrometry for meso-components and microstructures

From cm² to the µm range: Learn how VibroScan QTec precisely characterizes the dynamic properties of small, embedded structures such as camera modules, MEMS microphones, or bonding wires, and how it extends the measurement setup into the meso and micro ranges with compatible additional optics.

Learn more about vibration measurement in small, embedded structures

動画

VibroScan QTec 新しいクラス－新しいアイデアのために

光学式フルフィールド振動測定の新技術：VibroScan QTec は、特許取得のマルチパス干渉法に基づく、比類のないデータ品質を備えた最もコンパクトなスキャニングレーザ振動計です。このビデオでは、測定品質と生産性をアプリケーションに適用し、VibroScan QTec に 3D 振動測定機能を簡単に追加する方法を紹介しています。

QTec® マルチパス干渉計による振動測定の高速化と効率化

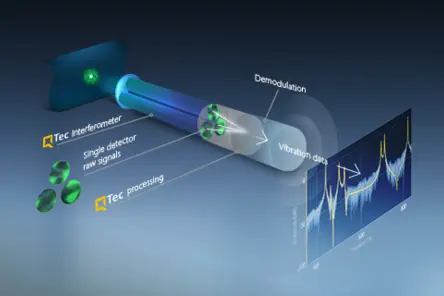

特許取得済みのQTec®レーザ技術は、ノイズの根本原因を排除し、優れた光学感度を実現することで、レーザによる非接触振動測定を革新します。回転面、移動面、暗い表面など、あらゆる技術的表面において低ノイズの測定を可能にします。これを実現するために、ポリテックのQTec振動計は、革新的なマルチパス干渉計とダイバーシティ受信方式を採用しています。この技術は、特許取得済みのアルゴリズムを用いて各パスの最高信号レベルからの情報を選択することで、常に安定した信号を生成します。この特許取得済みのレーザ技術は、あらゆる研究、開発、製造試験において、より迅速で容易な測定と一貫した結果をもたらします。

VibroScan QTec – 特許取得のデータ品質

迅速かつ確実に振動を多点測定する必要がありますか？QTec®マルチパス干渉計を搭載した走査型レーザドップラ振動計が解決策です。シンプル、高速、高信頼。これがVibro Scan QTecの特長です。

信号品質の向上によって信頼性がさらに強化
最大10倍の高速計測
ユーザーフレンドリーなセットアップで柔軟性が向上
QTec®を搭載した初のHeNeモデルスキャニング振動計
各種技術仕様の改善

動画シリーズで5つの機能について詳しくご紹介

Specifications

Measurement characteristics

Max. Frequency Bandwidth	DC bis 32 MHz
Measurands	velocity, displacement, acceleration
Max. velocity	30 m/s
Velocity ranges	1 mm/s bis 30 m/s
Best resolution velocity	4 nm/s/√Hz
Best resolution displacement	< 0.1 pm/√Hz
Max. acceleration	10000 km/s²
Signal Processing	Dual FPGA design, 960MSamples/s

Optics

Optical design	Patented QTec® heterodyne multi-path interferometer utilizing reception diversity.
Optical Signal Robustness (OSR)	10,000 mm/Dropout, Speckle-free measurment
Signal optimization	3 steps
Speckle tracking	3 steps
Measuring laser	Wavelength 1,550 nm (SWIR: infrared, invisible), laser power <10 mW
Pilot laser	Wavelength 520 nm (green), laser power <1 mW, dimmable in 5 steps
Pilot laser angular deviation	<< 0.03°
Laser noise	Linewidth (Lorentzian) <100 Hz (determines distance-dependent noise)
Laser wavelength	Stability +/- 50 pm
Laser MTTF	> 100,000 h expected (SWIR laser)
Laser wavelength pilot laser	510–530 nm (green)
Laser safety class	Class 2
Smallest laser spot	<4µm (3 overlapping beams)
Measurement field size	> 10 m²
Working distance	~ 125mm … 100m

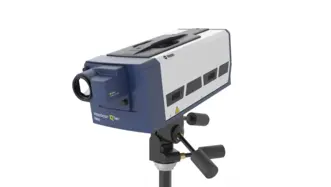

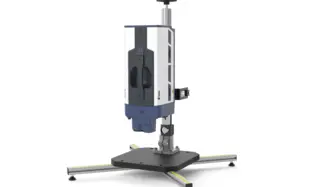

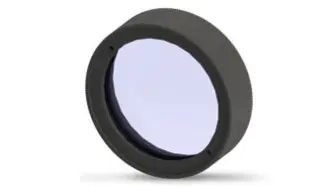

Measurement of small objects	Close-up Unit featuring Micro Scan Lenses or Microscope Extension
Focusing	Manual and software-controlled focusing
Geometric measurement	LiDAR Sensor coupled to scanners

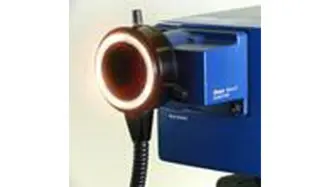

Camera

Camera resolution	Full HD
Zoom	120x
Optical zoom	30x
Viewing angle	63,7° (wide) to 3,2°

Scanning

Scan angle	50° × 40°
Angular resolution	<0.0008°
Point stability	<0.001°/h
Max. scan points per second	50
Scan point density	512 × 512 scan points, configurable for higher resolution

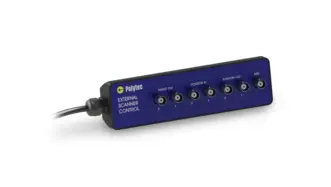

Scanner control	via software, external control interface for tracking and continuous scanning vibrometry

Connectivity

Communication interfaces	Ethernet, WiFi, external scanner control
Synchronization between components	80 MHz Clock,star shaped distribution

Data acquisition

Signal outputs	Vibrometer: 1 BNC connector for vibration signal, switchable between velocity, displacement, and acceleration, 16-bit, 960 MSamples/s 1 BNC connector (3 with optional front-end) for signal generator, max. 32 MHz 16-bit, 960 MSamples/s BNC-Anschluss for Sync (TTL)

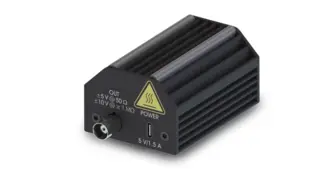

Signal generator output voltage	+/- 2 V (10 V with optional front-end or A-AMP-0001 amplifier)
Signal inputs	Vibrometer: 2 BNC connectors for reference channels, max. 200 kHz, IEPE, TEDS, 24-bit Front end (optional): 4 BNC connectors for reference channels, max. 200 kHz, IEPE, TEDS, 24-bit 3 BNC connectors for reference channels, max. 32 MHz, 14-bit
Digital inputs/outputs	1 BNC connector for sync (TTL), programmable as AUX OUT 1 BNC connector for trigger/gate/encoder, programmable as AUX IN

Secure the investment

Software updates	Online and offline with Polytec Update
Upgradable for 3D Measurements	yes
Extended manufacturer warranty	5 years

System

Configuration and Data Acquisition Software	PSV Software, pre-installed on the high-performance laptop included in the package. Alternatively: Can be run on any high-performance Windows 11 laptop
Operating temperature	-10 °C … +45 °C (14 °F ... 149 °F), passive fanless cooling up to 40°C (104°F)
Power consumption	<70 W typical

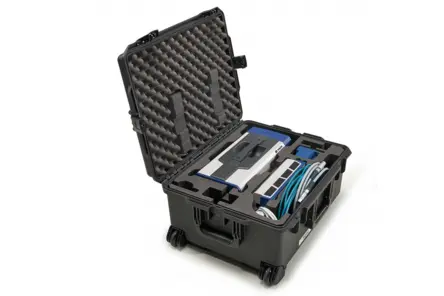

Portability	Compact Compact All-in-One-Design; suitable for checked airline baggage
Dimensions Vibrometer (W × L × H, including handle)	187 x 391 x 177 mm (7.3 x 15.4 x 7.0 in)

PSV Software

Setup

Workflow	Step-by-step user guidance from setup to measurement
Calibration of laser movement	Automatically or manually via image processing
Setup of the vibrometer in the room	n.a.
Geometries for defining measurement points	AI-assisted automatic grid generation Manual: Construction from basic geometries and points Import: From CAD/FEM or geometry scans as STL, OBJ, or PLY files
Geometry measurement	3D geometry via integrated distance sensor
Geometry import	Universal File Format (UFF, UNV), STL, OBJ, PLY, ASCII (CSV), ASAM ODS (some optional)
Geometry and texture import option	OBJ, PLY for photorealistic representation of ODS
Geometry editing option	Refinement, coarsening, creating connections
Displacement compensation of the measurement grid under load	Image processing with marker tracking
Focus assignment	Automated or manual assignment to points or components
Calibration of the pilot laser offset to increase local precision	Yes, for small objects

Data acquisition

Central data model	Open SVD file format (vibration data from vibrometers and external sensors, video images, measurement settings)
Synchronization of measurements between system components	automatic
Synchronization of multi-device setups	Ethernet, trigger
Remote control of vibrometers	Several vibrometers, including a reference vibrometer
Signal waveforms from the signal generator	Predefined signals (sine, random, chirp, burst, sweep) and user-defined signals, including uncorrelated signals for MIMO
MIMO measurements	Principal Component Analysis (PCA), partial coherence
Real-time signal analysis	Yes, triggers intelligent averaging and signal enhancement

Data evaluation

Analysis (spectral)	FFT and time-domain analysis in parallel Powerful cursors: Difference, Harmonic, Maximum, Band Curve fitting for damping analysis (-3dB, Zeta, Q) Display of amplitude, phase, real, and imaginary components Calculation of FRF, H1, H2, AP, CP, ESD, PSD, and coherence Peak finder in the frequency spectrum
Analysis (deflection shapes / ODS)	Frequency- or band-selective 1D and 3D animation Free selection of clipping plans and profile sections Display and animation in false colors, video image skin," or imported texture Showing and hiding components/groups of measurement points, editable point index
Analysis (time, rotational speed, order)	Cursor modes: Delta, Harmonic, Maximum, Band Damping estimation with damped sine fit (-3 dB, Zeta) Campbell and waterfall plots

Data import and export

Import and export filters	Vibration data: universal file format (ASCII, Binary), ASCII, WAV, ATFX, MEscope Geometry: universal file format, STL, ASCII CSV, ATFX, MEscope (some optional) Graphics and animations (export only): GIF, JPG, BMP, TIFF, PNG, Animated GIF, MP4, WMV Import of external measurement data to measurement points of the PSV measurement grid
Export of animations of modal shapes or time data (wave propagation)	Animated GIF, MP4, WMV

Automation & Scripting

Programming Interface (API)	Programming and scripting interface Polytec File Access: API for retrieving, programming, and scripting via external applications that support the Component Object Model (COM), e.g., Visual Basic .NET®, C#, MATLAB®, LabVIEW™, and Python(TM).
Macro programming	Compatible with Visual Basic® for Applications (VBA) for automating test routines and evaluations. Includes sample macros for a quick start.
Drivers	Open-source drivers (Linux, Windows) for integration into external applications, with programming examples in C++, Python, LabVIEW, and MATLAB

Postprocessing

SignalProcessor

Spreadsheet for applying mathematical operations to measurement data. Suitable for real-time data and post-processing. (optional)

Software maintenance

Basic software maintenance	1 year of software updates included
Advanced software maintenance	Additional maintenance and software updates. Available in 12-month increments.
Software option package for universities	Software options bundle including lifetime software maintenance for universities and education (terms and conditions apply).

ダウンロード

VibroScan QTec
PDF / 7.9 MB
Brochure

Experimental modal analysis and modal testing

FEモデルの検証

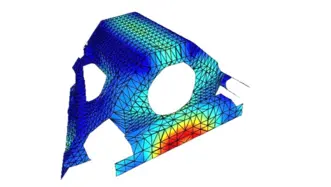

FEモデルのような空間分解能を持つ信頼性の高い光学測定データを使用して、有限要素モデルを効果的に検証するには？有限要素（FE）モデルは、開発時間とコストを大幅に削減することができます。FEM バリデーションの考え方は、シミュレーション結果を実際の試験データと比較する、いわゆる実験モーダルテストです。ポリテックのスキャニング振動計は、2D/3D のたわみ形状を計測し、直感的な視覚情報として提供します。
