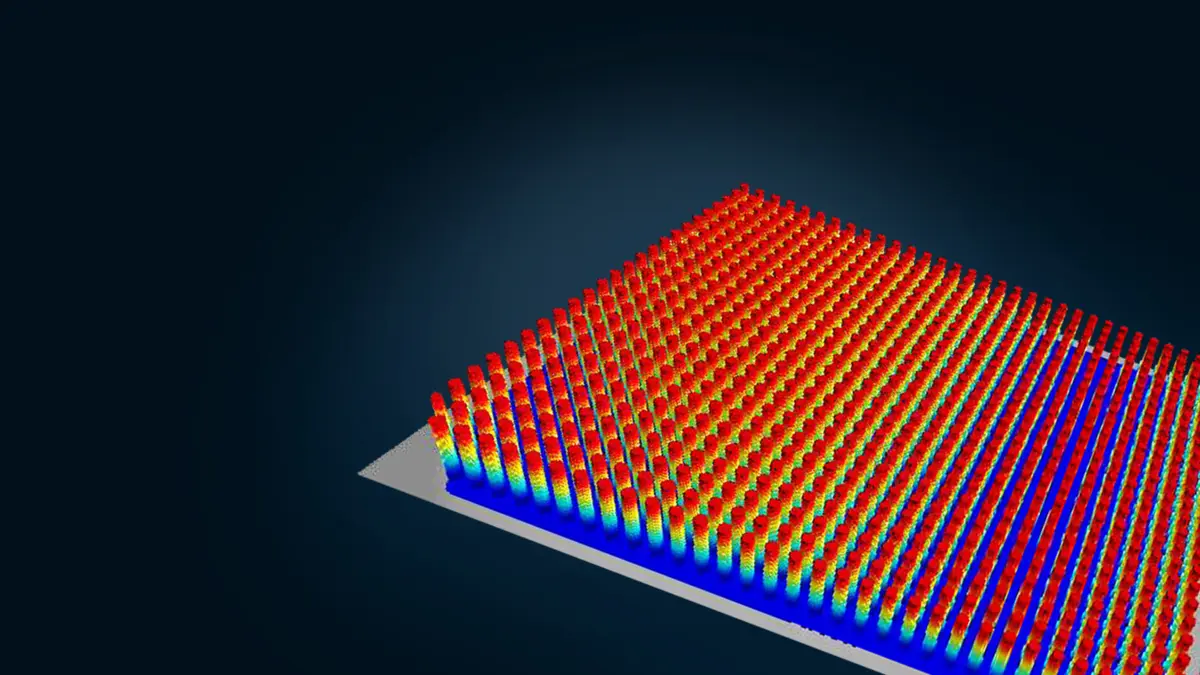

表面パラメータ

ワークピースの機械設計では、粗さやリップルなどの定義されたパラメータの仕様が含まれていることがよくあります。ポリテックの白色干渉計非接触表面粗さ・形状測定機は、接触式の測定方法では長い時間を要する3Dプロファイル全体をわずか数秒で取得します。このようなパラメータ（例えば、接触面積の割合や周波数分布など）は、迅速かつ容易に決定することができます。粗さは非接触で測定することもできますが、その値は、図面の寸法や規格が参照する接触式測定の結果とは異なる場合があります。

しかし、ポリテックの白色干渉計を校正するための新しいガイドラインにより、ユーザは測定値が校正基準にまで遡ることができることを保証されます。非接触測定では、粗さのパラメータも利用できます。例えば、ダイナミックシールの表面が粗すぎて摩擦損失が大きくなるのか、それとも滑らかすぎて接着力が過剰になってしまうのかを判断するだけで十分な場合もあります。

表面パラメータとテクスチャ測定

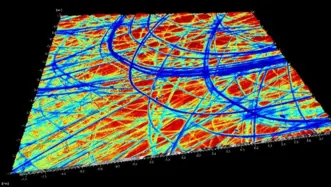

表面の質感

表面粗さ

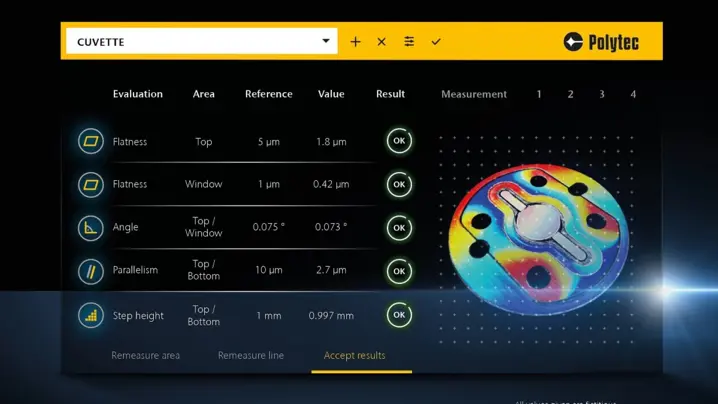

表面平坦度測定

表面段差高さ

層厚

表面パラメータのISO規格一覧

数多くの表面パラメータの数学的記述は、様々な国際規格に見られる。実用面では、2次元パラメータに関するISO 4287およびISO 13565、ならびに面全体表面粗さに関するISO 25178が特に重要である。これらの規格は、一般的に使用されるテクスチャパラメータを定義し記述している。

プロファイル基準から得られる多数のパラメータについては、公表された基準において同等の面積パラメータを見出すことができる。さらに、三次元性による追加的利点として、面積地形評価が提供される。

実務で頻繁に使用される振幅または高さの表面パラメータは、ほとんどが面積評価に拡張された。地形評価における面積評価は、測定位置に対する感度がプロファイルベースの評価よりも低いため、特に不均一で欠陥のある表面において、より信頼性の高い測定結果を提供する利点がある。しかし、表面パラメータ群全体に共通する課題として、異なる種類の表面間の機能的差異を表現できない点が挙げられる。これは、製造方法や設計が異なる表面であっても、表面パラメータに関しては同じ結果を示す可能性があることを意味する。

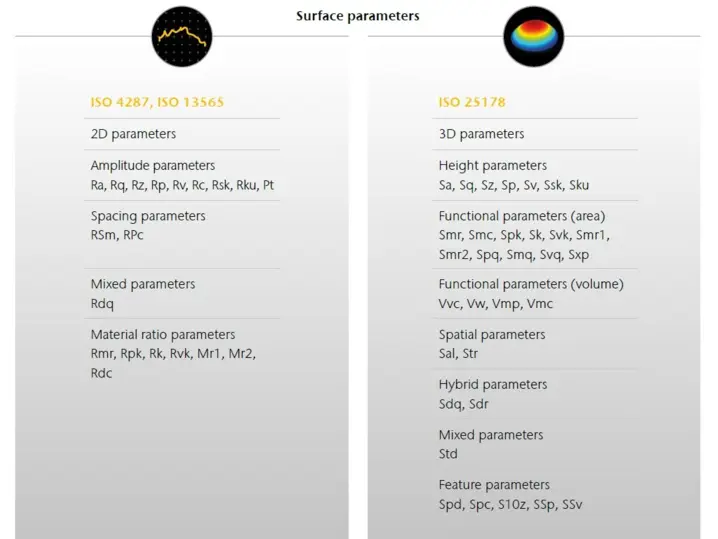

Surface parameter standards table ISO-4287 and ISO-13565
