VibroScan QTec Neo

新しいクラス － 新しいアイデアのために

VibroScan QTecスキャニング振動計は、振動を非接触かつ前例のない精度で測定する、従来のレーザドップラ振動計を超えた新しいソリューションです。画期的なマルチパス干渉計とダイバーシティの組み合わせにより、QTec® は光学感度と干渉耐性の点において新しいスタンダードを確⽴しました。

ポリテックは世界で初めて赤外線SWIRレーザから可視光のヘリウムネオンレーザへ、QTec®テクノロジーの拡張に成功しました。レーザスポットが小さい高精度ヘリウムネオンレーザは、微細構造の測定や、水中にある物体または水中越しの測定に適しています。この特長は、マイクロシステム、電子機器、医療機器などの実稼働モードや固有モードを測定する場合、例えば、最大32 MHz の周波数範囲全体にわたってセンサーシステム、ハイドロフォン、超音波コンポーネントを測定する場合に、非常に大きな利点となります。

また、VibroScan QTec スキャニング振動計は、携帯性についても最大限の考慮をしています。VibroLinkイーサネットデータインターフェイスは、振動測定データをノートPCに確実に送信し、インターフェイスの自動化をサポートします。






スペシャリストに
問い合わせ

レーザドップラ振動計について何かご質問はありますか？ お気軽にご相談ください。

デモをリクエスト
見積もりを依頼する

特長

FEMのような高い空間分解能を備えた非接触のフルフィールド振動測定
反射剤塗布等が不要、最高のSNR（S/N比）
QTec®による最大10分の1まで測定時間短縮
可視光レーザの採用 －水中越しの測定が可能
可視光レーザの採用 －㎛サイズのスポット径による微小構造体の測定
最大30m/s、32MHzまで拡張可能
AIによる測定グリッドの作成支援
さらなるデータ評価やスクリプトオプション
オープンAPI

QTec® マルチパス干渉計による測定の迅速化

特許取得済みの QTec® マルチパス干渉計技術は、光学感度を最大化し、可視光レーザであるヘリウムネオンレーザの信号品質を決定的に向上させます。暗い表面、生体表面、回転物、動作中の物体でも測定時間を大幅に短縮します。安全性に優れたヘリウムネオンレーザは微小構造物の測定といった、挑戦的なアプリケーションに最適です。QTec®は、振動測定をこれまで以上に高速、簡単、かつ信頼性の高いものにします。

詳しくはこちら

VibroScan QTec NeoおよびPSVソフト搭載のノートPC
VibroScan QTecは自動化ソリューションを構築する事も可能
VibroScan QTecを専用ボックスに収納することで持ち運びも容易に可能
縦型テストスタンドに搭載したVibroScan QTec Neoによるスマートフォン向けカメラモジュールの測定

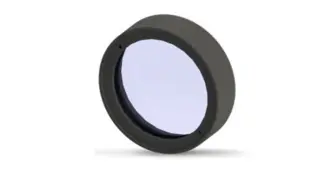

クローズアップユニットおよびクローズアップレンズ装着時のVibroScan QTec Neo
QTec®マルチパス干渉計搭載
QTec®によって常に最高のSNRを達成
異なる視点からの信号合成によって最適な信号を取得
受光の得にくい表面であってもノイズレベルを低減

Non-contact vibrometry for meso-components and microstructures

From cm² to the µm range: Learn how VibroScan QTec precisely characterizes the dynamic properties of small, embedded structures such as camera modules, MEMS microphones, or bonding wires, and how it extends the measurement setup into the meso and micro ranges with compatible additional optics.

Learn more about vibration measurement in small, embedded structures

ビデオプレゼンテーションで新しいVibroScan QTecを体験してください

新しいVibroScan QTecにより、非接触振動測定における信頼性、柔軟性、速度をまったく新しいレベルに引き上げます。このウェビナー録画では、当社の専門家ヨルグ・ザウアーが、画期的なQTec技術の世界と、モーダル解析、音響・NVH測定、運転中の振動解析、製品開発に役立つ新しいVibroScan QTecをご紹介します。

無料ビデオを見る

動画

新しいクラス － 新しいアイデアのために



光学式フルフィールド振動測定の新技術：VibroScan QTec は、特許取得のマルチパス干渉法に基づく、比類のないデータ品質を備えた最もコンパクトなスキャニングレーザ振動計です。このビデオでは、測定品質と生産性をアプリケーションに適用し、VibroScan QTec に 3D 振動測定機能を簡単に追加する方法を紹介しています。

QTec®マルチパス干渉計による迅速で効率的な振動測定

特許取得済みのQTec®レーザ技術は、ノイズの根本原因を排除し、優れた光学感度を実現することで、レーザによる非接触振動測定を革新します。回転面、移動面、暗い表面など、あらゆる技術的表面において低ノイズの測定を可能にします。これを実現するために、ポリテックのQTec振動計は、革新的なマルチパス干渉計とダイバーシティ受信方式を採用しています。この技術は、特許取得済みのアルゴリズムを用いて各パスの最高信号レベルからの情報を選択することで、常に安定した信号を生成します。この特許取得済みのレーザ技術は、あらゆる研究、開発、製造試験において、より迅速で容易な測定と一貫した結果をもたらします。

VibroScan QTec – 特許取得のデータ品質

迅速かつ確実に振動を多点測定する必要がありますか？QTec®マルチパス干渉計を搭載した走査型レーザドップラ振動計が解決策です。シンプル、高速、高信頼。これがVibro Scan QTecの特長です。

  • 信号品質の向上によって信頼性がさらに強化
  • 最大10倍の高速計測
  • ユーザーフレンドリーなセットアップで柔軟性が向上
  • QTec®を搭載した初のHeNeモデルスキャニング振動計
  • 各種技術仕様の改善
動画シリーズで5つの機能について詳しくご紹介

Specifications

Measurement characteristics
Max. Frequency BandwidthDC bis 32 MHz
Measurandsvelocity, displacement, acceleration
Max. velocity12 m/s
Velocity  ranges1 mm/s bis 12m/s
Best resolution velocity1.7 nm/s/√Hz
Best resolution displacement< 0,05 pm/√Hz
Max. acceleration10000 km/s²
Signal ProcessingDual FPGA design, 960MSamples/s
Optics
Optical designPatented QTec® heterodyne multi-path interferometer utilizing reception diversity.
Optical Signal Robustness (OSR)10.000 mm/Dropout, Speckle-free measurment
Signal optimization3 steps
Speckle tracking3 steps
Measuring laser633 nm visible, <1 mW
Pilot lasern/a, visible measurement laser
Pilot laser angular deviation0°, pilot laser = measurement laser
Laser wavelength pilot lasern/a, visible measuring laser
Laser safety classClass 2
Smallest laser spot2µm (with PSV-A-711 Microscope Extension)
Measurement field size> 10 m²
Working distance125mm .. 100m
Measurement of small objectsClose-up Unit featuring Micro Scan Lenses or Microscope Extension
FocusingManual and software-controlled focusing
Geometric measurementAutofokus sensor coupled with scanners
Camera
Camera resolutionFull HD
Zoom120x
Optical zoom30x
Viewing angle63,7° (wide) to 3,2°
Scanning
Scan angle50° × 40°
Angular resolution<0.0008°
Point stability<0.001°/h
Max. scan points per second50
Scan point density512 × 512 scan points, configurable for higher resolution
Scanner controlvia software, external control interface for tracking and continuous scanning vibrometry
Connectivity
Communication interfacesEthernet, WiFi, external scanner control
Synchronization between components80 MHz Clock,star shaped distribution
Data acquisition
Signal outputs

Vibrometer:

  • 1 BNC connector for vibration signal, switchable between velocity, displacement, and acceleration, 16-bit, 960 MSamples/s
  • 1 BNC connector (3 with optional front end) for signal generator, max. 32 MHz, 16-bit, 960 MSamples/s
  • 1 BNC-connector for Sync (TTL)
Signal generator output voltage+/- 2 V (10 V with optional front end or A-AMP-0001 amplifier)
Signal inputs

Vibrometer:

  • 2 BNC connectors for reference channels, max. 200 kHz, IEPE, TEDS, 24-bit

Front end (optional):

  • 4 BNC connectors for reference channels, max. 200 kHz, IEPE, TEDS, 24-bit
  • 3 BNC connectors for reference channels, max. 32 MHz, 14-bit
Digital inputs/outputs
  • 1 BNC connector for sync (TTL), programmable as AUX OUT
  • 1 BNC connector for trigger/gate/encoder, programmable as AUX IN
Secure the investment
Software updatesOnline and offline with Polytec Update
Extended manufacturer warranty5 years
System
Configuration and Data Acquisition SoftwarePSV Software, pre-installed on the high-performance laptop included in the package. Alternatively: Can be run on any high-performance Windows 11 laptop
Operating temperature-10 °C … +45 °C (14 °F ... 149 °F), passive fanless cooling up to  40°C (104°F)
Power consumption<75 W typical
PortabilityCompact All-in-One-Design; suitable for checked airline baggage
Dimensions Vibrometer (W × L × H, including handle)187 x 391 x 177 mm (7.3 x 15.4 x 7.0 in)

PSV Software

Setup
WorkflowStep-by-step user guidance from setup to measurement
Calibration of laser movementAutomatically or manually via image processing
Setup of the vibrometer in the roomn.a.
Geometries for defining measurement points
  • AI-assisted automatic grid generation
  • Manual: Construction from basic geometries and points
  • Import: From CAD/FEM or geometry scans as STL, OBJ, or PLY files
Geometry measurement3D geometry via integrated distance sensor
Geometry importUniversal File Format (UFF, UNV), STL, OBJ, PLY, ASCII (CSV), ASAM ODS (some optional)
Geometry and texture import optionOBJ, PLY for photorealistic representation of ODS
Geometry editing optionRefinement, coarsening, creating connections
Displacement compensation of the measurement grid under loadImage processing with marker tracking
Focus assignmentAutomated or manual assignment to points or components
Calibration of the pilot laser offset to increase local precision

Not required; visible measurement laser

Data acquisition
Central data modelOpen SVD file format (vibration data from vibrometers and external sensors, video images, measurement settings)
Synchronization of measurements between system componentsautomatic
Synchronization of multi-device setupsEthernet, trigger
Remote control of vibrometersSeveral vibrometers, including a reference vibrometer
Signal waveforms from the signal generatorPredefined signals (sine, random, chirp, burst, sweep) and user-defined signals, including uncorrelated signals for MIMO
MIMO measurementsPrincipal Component Analysis (PCA), partial coherence
Real-time signal analysisYes, triggers intelligent averaging and signal enhancement
Data evaluation
Analysis (spectral)
  • FFT and time-domain analysis in parallel
  • Powerful cursors: Difference, Harmonic, Maximum, Band
  • Curve fitting for damping analysis (-3dB, Zeta, Q)
  • Display of amplitude, phase, real, and imaginary components
  • Calculation of FRF, H1, H2, AP, CP, ESD, PSD, and coherence
  • Peak finder in the frequency spectrum
Analysis (deflection shapes / ODS)
  • Frequency- or band-selective 1D and 3D animation
  • Free selection of clipping plans and profile sections
  • Display and animation in false colors, video image skin," or imported texture
  • Showing and hiding components/groups of measurement points, editable point index
Analysis (time, rotational speed, order)
  • Cursor modes: Delta, Harmonic, Maximum, Band
  • Damping estimation with damped sine fit (-3 dB, Zeta)
  • Campbell and waterfall plots
Data import and export
Import and export filters
  • Vibration data: universal file format (ASCII, Binary), ASCII, WAV, ATFX, MEscope
  • Geometry: universal file format, STL, ASCII CSV, ATFX, MEscope (some optional)
  • Graphics and animations (export only): GIF, JPG, BMP, TIFF, PNG, Animated GIF, MP4, WMV
  • Import of external measurement data to measurement points of the PSV measurement grid
Export of animations of modal shapes or time data (wave propagation)Animated GIF, MP4, WMV
Automation & Scripting
Programming Interface (API)Programming and scripting interface Polytec File Access: API for retrieving, programming, and scripting via external applications that support the Component Object Model (COM), e.g., Visual Basic .NET®, C#, MATLAB®, LabVIEW™, and Python(TM).
Macro programmingCompatible with Visual Basic® for Applications (VBA) for automating test routines and evaluations. Includes sample macros for a quick start.
DriversOpen-source drivers (Linux, Windows) for integration into external applications, with programming examples in C++, Python, LabVIEW, and MATLAB
Postprocessing
SignalProcessorSpreadsheet for applying mathematical operations to measurement data. Suitable for real-time data and post-processing. (optional)
Software maintenance
Basic software maintenance1 year of software updates included
Advanced software maintenanceAdditional maintenance and software updates. Available in 12-month increments.
Software option package for universitiesSoftware options bundle including lifetime software maintenance for universities and education (terms and conditions apply).
