Une nouvelle classe – pour de nouvelles idées.
Le VibroScan QTec mesure les vibrations d'une manière innovante – sans contact et avec une précision sans précédent. Grâce à sa technologie révolutionnaire d'interférométrie multi-chemins et de combinaison de diversités, QTec® établit de nouvelles références en matière de sensibilité optique et d'immunité aux interférences. Il permet de déterminer les formes d'onde en fonctionnement et les modes propres pour le NVH, l’acoustique, la dynamique des structures, les ultrasons, la validation FEM et les tests non destructifs, offrant des plages de fréquence allant jusqu’à 32 MHz. Avec sa longueur d'onde SWIR, le Xtra Laser apporte davantage de puissance à la mesure, ce qui permet d'atteindre de plus grandes distances de mesure. La combinaison avec QTec® rend le laser Xtra insensible à l'angle d'incidence et à la surface.
Le VibroScan QTec Scanning Vibrometer garantit une portabilité maximale. L'interface de données Ethernet VibroLink transmet de manière fiable les données de mesure des vibrations à votre ordinateur portable et sert d'interface d'automatisation.
Contactez nos experts
Contactez nos experts
Let’s talk! We will find the right solution for your needs.
Highlights
//- Sans contact et sur champ complet avec une résolution spatiale similaire à celle de la FEM.
- Meilleur rapport signal/bruit sur surfaces techniques.
- Jusqu'à 10 fois plus rapide avec QTec®.
- Extensible jusqu'à 30 m/s de vitesse de vibration et 32 MHz.
- Génération de grille assistée par IA.
- Options d'évaluation et de script étendues.
- API ouverte et pilotes.
- Extensible à un système 3D.
Des résultats plus rapides avec l'interférométrie multi-chemins QTec®
La technologie brevetée d'interféromètre multi-chemins QTec® améliore de manière décisive la qualité du signal du vibromètre laser infrarouge (SWIR). Elle offre une sensibilité optique maximale pour des mesures de haute fidélité sur toutes les surfaces, ce qui réduit considérablement le temps de test – même sur des objets sombres, biologiques, rotatifs ou en mouvement. Cette technologie laser sécurisée est idéale pour des applications exigeantes, même sur des cibles éloignées. QTec® rend les mesures de vibration plus rapides, plus simples et plus fiables que jamais – pour des résultats robustes et fiable.
Découvrez le nouveau VibroScan QTec dans une présentation vidéo
Avec le nouveau VibroScan QTec, nous portons la fiabilité, la flexibilité et la rapidité dans la mesure des vibrations sans contact à un niveau totalement inédit. Dans cet enregistrement de webinaire, notre expert Jörg Sauer vous plonge dans le monde de la technologie révolutionnaire QTec et du nouveau VibroScan QTec pour votre analyse modale, vos mesures acoustiques et NVH, l'analyse des vibrations en fonctionnement et le développement de produits.
Le 3D aussi simple que le 1D
Connectez trois VibroScan QTec autonomes et mesurez le vecteur de vibration tridimensionnel. Grâce à trois mesures synchronisées provenant de trois directions, toutes les dimensions de la vibration sont ouvertes à l’analyse.
Le hub synchronise deux vibromètres supplémentaires avec une précision à la picoseconde – des générateurs de signaux compatibles MIMO sont inclus. Le logiciel PSV prend en charge la gestion, détecte la position des VibroScans QTec par rapport à l’objet, synchronise les trois faisceaux laser et les guide sur l’objet de mesure avec un point de mesure de la taille d’un μm. Les résultats sont automatiquement transformés dans le système de coordonnées FEM et animés en fonction de la direction des vibrations.

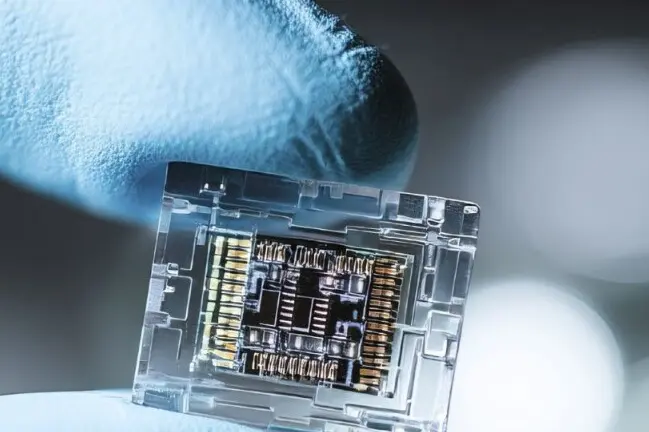

Non-contact vibrometry for meso-components and microstructures
From cm² to the µm range: Learn how VibroScan QTec precisely characterizes the dynamic properties of small, embedded structures such as camera modules, MEMS microphones, or bonding wires, and how it extends the measurement setup into the meso and micro ranges with compatible additional optics.
Videos
VibroScan QTec – a new class for new ideas
Get to know a new technology for full-field optical vibration measurement. VibroScan QTec is the most compact scanning laser vibrometer featuring the unrivaled data quality based on patented multi-path interferometry. The video shows how you can transfer measurement quality and productivity to your applications and easily expand VibroScan QTec to 3D vibration measurement capability.
QTec® multipath interferometry for fast and efficient vibration measurement
The patented QTec® laser technology reinvents laser vibration measurements by eliminating the root cause of noise, delivering superior optical sensitivity and enabling high-fidelity measurements on all technical surfaces – whether rotating, moving or dark. In order to achieve this, QTec vibrometers from Polytec use an innovative multi-path interferometry with diversity reception, that balances the information from the highest signal level of each path with patented algorithms, resulting in an always stable signal. This patented laser technology leads to faster, easier measurements and consistent results for all research, development and production testing efforts.
VibroScan QTec – qualité des données brevetée
Vous souhaitez générer rapidement et de manière fiable des données de vibration spatiale ? Les vibromètres laser Doppler à balayage équipés d'interféromètres multipath QTec® sont la solution qu'il vous faut. Simples, rapides, fiables.
- Qualité du signal améliorée pour une fiabilité encore plus grande
- Mesures jusqu'à 10 fois plus rapides
- Flexibilité accrue avec une configuration facile à utiliser
- Premier HeNe avec QTec®
- Spécifications techniques améliorées
Specifications
Measurement characteristics
| Max. Frequency Bandwidth | DC bis 32 MHz |
| Measurands | velocity, displacement, acceleration |
| Max. velocity | 30 m/s |
| Velocity ranges | 1 mm/s bis 30 m/s |
| Best resolution velocity | 4 nm/s/√Hz |
| Best resolution displacement | < 0.1 pm/√Hz |
| Max. acceleration | 10000 km/s² |
| Signal Processing | Dual FPGA design, 960MSamples/s |
Optics
| Optical design | Patented QTec® heterodyne multi-path interferometer utilizing reception diversity. |
| Optical Signal Robustness (OSR) | 10,000 mm/Dropout, Speckle-free measurment |
| Signal optimization | 3 steps |
| Speckle tracking | 3 steps |
| Measuring laser | Wavelength 1,550 nm (SWIR: infrared, invisible), laser power <10 mW |
| Pilot laser | Wavelength 520 nm (green), laser power <1 mW, dimmable in 5 steps |
| Pilot laser angular deviation | << 0.03° |
| Laser noise | Linewidth (Lorentzian) <100 Hz (determines distance-dependent noise) |
| Laser wavelength | Stability +/- 50 pm |
| Laser MTTF | > 100,000 h expected (SWIR laser) |
| Laser wavelength pilot laser | 510–530 nm (green) |
| Laser safety class | Class 2 |
| Smallest laser spot | <4µm (3 overlapping beams) |
| Measurement field size | > 10 m² |
| Working distance | ~ 125mm … 100m |
| Measurement of small objects | Close-up Unit featuring Micro Scan Lenses or Microscope Extension |
| Focusing | Manual and software-controlled focusing |
| Geometric measurement | LiDAR Sensor coupled to scanners |
Camera
| Camera resolution | Full HD |
| Zoom | 120x |
| Optical zoom | 30x |
| Viewing angle | 63,7° (wide) to 3,2° |
Scanning
| Scan angle | 50° × 40° |
| Angular resolution | <0.0008° |
| Point stability | <0.001°/h |
| Max. scan points per second | 50 |
| Scan point density | 512 × 512 scan points, configurable for higher resolution |
| Scanner control | via software, external control interface for tracking and continuous scanning vibrometry |
Connectivity
| Communication interfaces | Ethernet, WiFi, external scanner control |
| Synchronization between components | 80 MHz Clock,star shaped distribution |
Data acquisition
| Signal outputs | Vibrometer:
displacement, and acceleration, 16-bit, 960 MSamples/s
16-bit, 960 MSamples/s
|
| Signal generator output voltage | +/- 2 V (10 V with optional front-end or A-AMP-0001 amplifier) |
| Signal inputs | Vibrometer:
Front end (optional):
|
| Digital inputs/outputs |
|
Secure the investment
| Software updates | Online and offline with Polytec Update |
| Upgradable for 3D Measurements | yes |
| Extended manufacturer warranty | 5 years |
System
| Configuration and Data Acquisition Software | PSV Software, pre-installed on the high-performance laptop included in the package. Alternatively: Can be run on any high-performance Windows 11 laptop |
| Operating temperature | -10 °C … +45 °C (14 °F ... 149 °F), passive fanless cooling up to 40°C (104°F) |
| Power consumption | <70 W typical |
| Portability | Compact Compact All-in-One-Design; suitable for checked airline baggage |
| Dimensions Vibrometer (W × L × H, including handle) | 187 x 391 x 177 mm (7.3 x 15.4 x 7.0 in) |
PSV Software
Setup
| Workflow | Step-by-step user guidance from setup to measurement |
| Calibration of laser movement | Automatically or manually via image processing |
| Setup of the vibrometer in the room | n.a. |
| Geometries for defining measurement points |
|
| Geometry measurement | 3D geometry via integrated distance sensor |
| Geometry import | Universal File Format (UFF, UNV), STL, OBJ, PLY, ASCII (CSV), ASAM ODS (some optional) |
| Geometry and texture import option | OBJ, PLY for photorealistic representation of ODS |
| Geometry editing option | Refinement, coarsening, creating connections |
| Displacement compensation of the measurement grid under load | Image processing with marker tracking |
| Focus assignment | Automated or manual assignment to points or components |
| Calibration of the pilot laser offset to increase local precision | Yes, for small objects |
Data acquisition
| Central data model | Open SVD file format (vibration data from vibrometers and external sensors, video images, measurement settings) |
| Synchronization of measurements between system components | automatic |
| Synchronization of multi-device setups | Ethernet, trigger |
| Remote control of vibrometers | Several vibrometers, including a reference vibrometer |
| Signal waveforms from the signal generator | Predefined signals (sine, random, chirp, burst, sweep) and user-defined signals, including uncorrelated signals for MIMO |
| MIMO measurements | Principal Component Analysis (PCA), partial coherence |
| Real-time signal analysis | Yes, triggers intelligent averaging and signal enhancement |
Data evaluation
| Analysis (spectral) |
|
| Analysis (deflection shapes / ODS) |
|
| Analysis (time, rotational speed, order) |
|
Data import and export
| Import and export filters |
|
| Export of animations of modal shapes or time data (wave propagation) | Animated GIF, MP4, WMV |
Automation & Scripting
| Programming Interface (API) | Programming and scripting interface Polytec File Access: API for retrieving, programming, and scripting via external applications that support the Component Object Model (COM), e.g., Visual Basic .NET®, C#, MATLAB®, LabVIEW™, and Python(TM). |
| Macro programming | Compatible with Visual Basic® for Applications (VBA) for automating test routines and evaluations. Includes sample macros for a quick start. |
| Drivers | Open-source drivers (Linux, Windows) for integration into external applications, with programming examples in C++, Python, LabVIEW, and MATLAB |
Postprocessing
| SignalProcessor | Spreadsheet for applying mathematical operations to measurement data. Suitable for real-time data and post-processing. (optional) |
Software maintenance
| Basic software maintenance | 1 year of software updates included |
| Advanced software maintenance | Additional maintenance and software updates. Available in 12-month increments. |
| Software option package for universities | Software options bundle including lifetime software maintenance for universities and education (terms and conditions apply). |
Downloads
Validation du modèle à éléments finis
Comment valider efficacement les modèles d'éléments finis en utilisant des données de mesure optique fiables avec une résolution spatiale similaire à celle des modèles d'éléments finis ? Les modèles d'éléments finis permettent de réduire considérablement les délais et les coûts de développement.
Analyse modale
L'analyse modale est le processus qui consiste à trouver les propriétés de vibration naturelle inhérentes à une structure. Les modes de vibration d'une structure peuvent être soit simulés, par exemple à partir de modèles d'éléments finis (FE), soit dérivés de résultats de mesures physiques en adaptant un modèle mathématique à ces résultats. Ce dernier processus est appelé analyse modale expérimentale.
Accessoires et composants
PSV-G-700 High Precision Geometry Scanner
Integrated high-performance laser distance sensor for measuring the sample geometry from the scanning vibrometer perspective.
PSV-A-526 Protective Window
Protects the scanning mechanism against dust, wind and acoustic excitation at high dB levels.
PSV-A-711 Microscope extension
Microscope attachment for maximum resolution: spot sizes <2 µm, coaxial LED illumination, ideal for analyzing the smallest structures.
PSV-A-710-Xtra Close-up Unit
For close-up measurements, on small parts without parallax.
PSV-A-CL-Xtra-200 Micro Scan Lens
Parallelized beam path for measuring small components and on reflective surfaces. Requires close-up unit.
PSV-A-RLight LED Ring Light
LED ring light for illumination of small test objects. Requires PSV-A-710-Xtra Close-up Unit and PSV-A-CL-Xtra-200 Micro Scan Lens (fig. similar).
A-MIR-S001/ A-MIR-S002 Mirror set
Mirror set for measurements in difficult-to-access areas.
PSV-A-T19 Vertical Test Stand
Test stand for precise vertical positioning of the VibroScan QTec Scanning Vibrometer for measurement on small objects
PSV-A-T37 Vertical Holder
For convenient overhead vertical mounting of the scanning vibrometer, e.g. for shaker tests.
PSV-A-018 System Cabinet
Ergonomic mobile workstation with storage for all parts and accessories.
A-RMK-0004 Rack Mounting Kit
Rack installation kit with two front handles and mounting brackets for installing the PSV-F-700 VibroScan Front-end in a 19" rack.
Marteau Modal Automatique Scalable SAM
La répétabilité inégalée du marteau modal automatique modulable SAM s'adapte parfaitement aux vibromètres laser à balayage lors d'analyse modale expérimentale.
Shaker léger Qsources Qlws
The Qsources Qlws LightWeightShaker is a self-supporting, self-aligning dynamic decoupled electromagnetic shaker specifically developed for modal testing and consistent repeatable structural excitation in a limited space.
A-AMP-0001 Amplifier for signal generator
Amplifies the max. 2 V output signal to max. 10 V with a bandwidth of up to 32 MHz.
PSV-A-EXT External Scanner Control
Allows for an additional control of the scanning mirrors by external voltage signals. Enables Continuous Scanning Vibrometry and tracking applications.
PSV-A-430 Acoustic Gate Unit
Activates the gate input if a noise exceeds a certain threshold. Suitable for event trigger applications such as brake squeal measurements.
