新しいクラス － 新しいアイデアのために
VibroScan QTecスキャニング振動計は、振動を非接触かつ前例のない精度で測定する、従来のレーザドップラ振動計を超えた新しいソリューションです。画期的なマルチパス干渉計とダイバーシティの組み合わせにより、QTec® は光学感度と干渉耐性の点において新しいスタンダードを確⽴しました。NVH、音響工学、構造⼒学、超音波、FEM検証、非破壊検査などの分野において振動波形と固有モードを測定でき、最大32 MHz の周波数範囲をカバーします。Xtraレーザ は SWIR(短波赤外)波長を備えており、例えば長距離の測定時や散乱光が得にくい場合に、さらに⼒を発揮します。XtraレーザをQTec® と組み合わせることで、入射角度や表⾯状態による受光量低下の影響をほとんど受けなくなります。

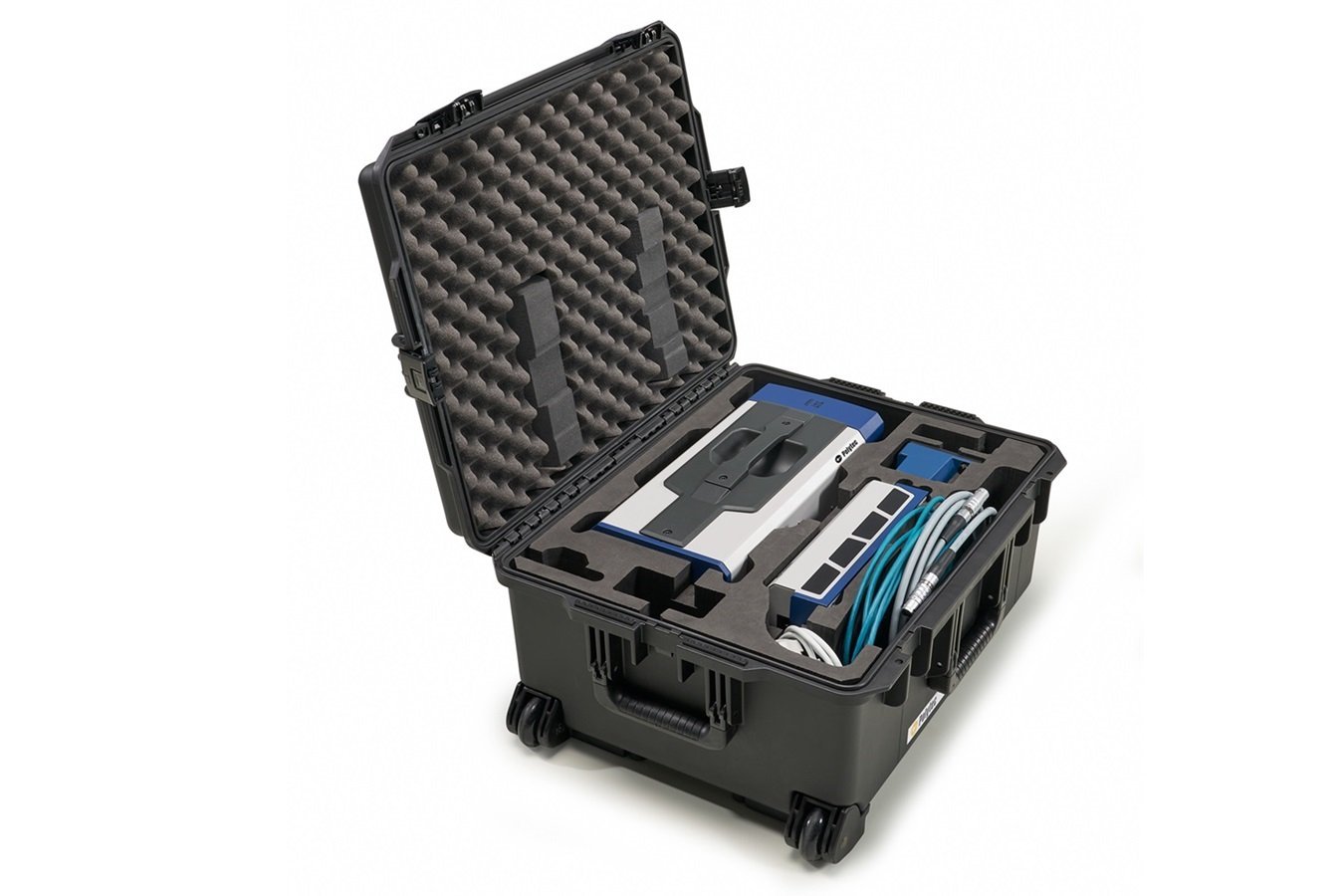

VibroScan QTec スキャニング振動計は、携帯性についても最大限の考慮をしています。VibroLinkイーサネットデータインターフェイスは、振動測定データをノートPCに確実に送信し、インターフェイスの自動化をサポートします。
特長
//- FEMのような高い空間分解能を備えた非接触のフルフィールド振動測定
- 反射剤塗布等が不要、最高のSNR（S/N比）
- QTec®による最大10分の1まで測定時間短縮
- 最大30m/s、32MHzまで拡張可能
- AIによる測定グリッド作成支援
- さらなるデータ評価やスクリプトオプション
- オープンAPI
- 3Dシステムに拡張可能

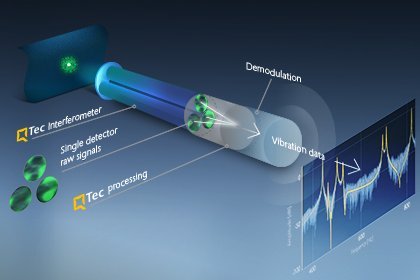

QTec® マルチパス干渉計による測定の迅速化
特許取得済みの QTec® マルチパス干渉計技術は、赤外線レーザ振動計(SWIR)の信号品質を決定的に向上させます。あらゆる表面で最高の光学感度を実現し、動的現象を忠実に測定。暗い表面、生体表面、回転物、動作中の物体でも測定時間を大幅に短縮します。この安全なレーザ技術は、遠距離のターゲット測定のような難しいアプリケーションに最適です。QTec®は、振動測定をこれまで以上に高速、簡単、かつ信頼性の高いものにします。
ビデオプレゼンテーションで新しいVibroScan QTecを体験してください
新しいVibroScan QTecにより、非接触振動測定における信頼性、柔軟性、速度をまったく新しいレベルに引き上げます。このウェビナー録画では、当社の専門家ヨルグ・ザウアーが、画期的なQTec技術の世界と、モーダル解析、音響・NVH測定、運転中の振動解析、製品開発に役立つ新しいVibroScan QTecをご紹介します。

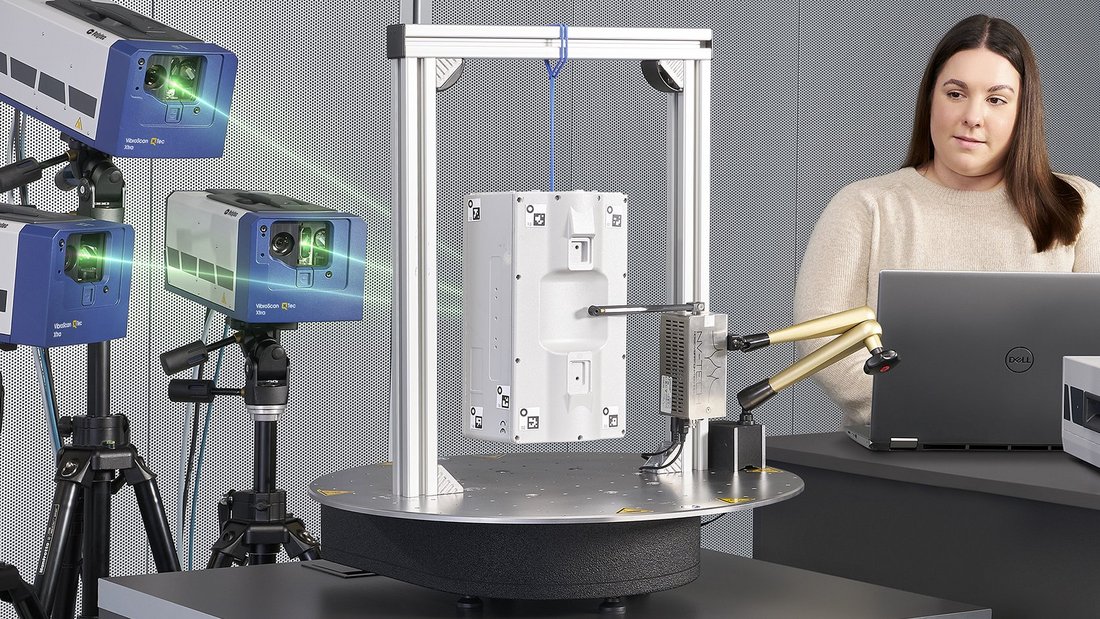

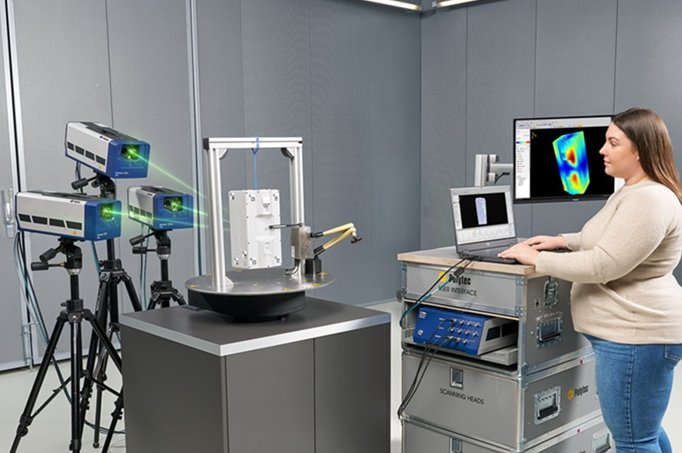

3Dも1Dのように簡単に
3 台のスタンドアロンVibroScan QTecをフロントエンドに接続し、3次元振動ベクトルを測定します。3方向からの3つの同期測定により、振動の3次元挙動すべてが測定対象となります。
フロントエンドにより、信号発生器(MIMO対応)を含む2台の追加VibroScan QTecと、ピコ秒精度で同期します。3DであってもPSVソフトウェアをそのまま使用することでき、VibroScan QTecのオブジェクトに対する相対位置を検出することで、3 本のレーザビームを同期させ、測定対象上の測定点に誘導します。結果は予め設定した座標系に自動的に変換され、振動方向に応じたアニメーション表示ができます。
メソコンポーネントおよび微細構造の非接触振動測定
cm²からµmの範囲まで
VibroScan QTecが、カメラモジュール、MEMSマイクロフォン、ボンディングワイヤなどの小型埋構造物の動特性を、いかに正確に測定/評価するかを、追加光学系を用いて測定範囲をメソスケールおよびマイクロスケール領域まで拡張する方法と合わせてご紹介します。
動画
VibroScan QTec 新しいクラス － 新しいアイデアのために
光学式フルフィールド振動測定の新技術：VibroScan QTec は、特許取得のマルチパス干渉法に基づく、比類のないデータ品質を備えた最もコンパクトなスキャニングレーザ振動計です。このビデオでは、測定品質と生産性をアプリケーションに適用し、VibroScan QTec に 3D 振動測定機能を簡単に追加する方法を紹介しています。
QTec® マルチパス干渉計による振動測定の高速化と効率化
特許取得済みのQTec®レーザ技術は、ノイズの根本原因を排除し、優れた光学感度を実現することで、レーザによる非接触振動測定を革新します。回転面、移動面、暗い表面など、あらゆる技術的表面において低ノイズの測定を可能にします。これを実現するために、ポリテックのQTec振動計は、革新的なマルチパス干渉計とダイバーシティ受信方式を採用しています。この技術は、特許取得済みのアルゴリズムを用いて各パスの最高信号レベルからの情報を選択することで、常に安定した信号を生成します。この特許取得済みのレーザ技術は、あらゆる研究、開発、製造試験において、より迅速で容易な測定と一貫した結果をもたらします。
VibroScan QTec – 特許取得のデータ品質
迅速かつ確実に振動を多点測定する必要がありますか？QTec®マルチパス干渉計を搭載した走査型レーザドップラ振動計が解決策です。シンプル、高速、高信頼。これがVibro Scan QTecの特長です。
- 信号品質の向上によって信頼性がさらに強化
- 最大10倍の高速計測
- ユーザーフレンドリーなセットアップで柔軟性が向上
- QTec®を搭載した初のHeNeモデルスキャニング振動計
- 各種技術仕様の改善
テクニカルデータ
測定系
| 最大測定周波数帯域 | DC - 32 MHz |
| 測定物理量 | 速度、変位、加速度 |
| 最大振動速度 | 30 m/s |
| 測定レンジ | 1 mm/s - 30 m/s |
| 最高速度分解能 | 4 nm/s/√Hz |
| 最高変位分解能 | < 0.1 pm/√Hz |
| 最大振動加速度 | 10000 km/s² |
| 信号処理 | デュアルFPGAデザイン, 960 MSamples/s |
光学系
| 光学デザイン | ダイバーシティ方式を用いた特許技術 QTec® ヘテロダインマルチパス干渉計 |
| Optical Signal Robustness (OSR) | 10,000 mm/Dropout, スペックルフリー測定 |
| 信号最適化 | 3ステップ |
| スペックルトラッキング | 3ステップ |
| 測定レーザ | 波長 1,550 nm (SWIR: 近赤外, 不可視), レーザパワー <10 mW |
| パイロットレーザ | 波長 520 nm (グリーン), レーザパワー <1 mW, 5段階調整 |
| パイロットレーザ角度偏差 | << 0.03° |
| レーザノイズ | 線幅(ローレンツ関数) <100 Hz (距離依存) |
| レーザ波長安定性 | +/- 50 pm |
| レーザのMTTF | > 100,000 h (SWIR レーザ期待値) |
| パイロットレーザの波長 | 510–530 nm (グリーン) |
| レーザ安全クラス | クラス 2 |
| 最小レーザスポット径 | <4µm (レーザビームが3本重なった場合) |
| 測定エリア | > 10 m² |
| 測定距離 | 125mm - 100m |
| 微小構造物測定オプション | クローズアップユニット＋マイクロスキャンレンズ または対物レンズ用アダプタ |
| フォーカシング | 手動およびソフトウェアによるコントロール |
| ジオメトリ測定 | 内蔵LiDARセンサ |
カメラ部
| カメラ分解能 | フルHD |
| ズーム | 120x |
| 光学ズーム | 30x |
| 視野角 | 63.7° (ワイド時) to 3.2° |
スキャニング部
| スキャン角度 | 50° × 40° |
| 角度分解能 | <0.0008° |
| 位置安定性 | <0.001°/h |
| 最大スキャン速度 | 50ポイント/秒 |
| スキャンポイント密度 | 最大 512 × 512 スキャンポイント, 任意調整可能 |
| スキャナコントロール | ソフトウェア またはトラッキングや連続スキャンなど、特殊用途向けの外部インターフェース |
通信
| 通信インターフェース | イーサネット, WiFi, 外部スキャナコントローラ |
| 機器間同期 | 80 MHz クロック, スター型通信 |
データ取り込み部
| 出力信号 | 本体:
|
| シグナルジェネレータ出力電圧 | +/- 2 V (フロントエンドもしくは A-AMP-0001 amplifier使用時は10V) |
| 入力信号 | 本体:
フロントエンド (オプション):
|
| デジタル入出力 |
|
保証およびサポート
| ソフトウェアアップデート | Polytec Updateによるオンラインもしくはオフライン |
| 3Dスキャニングアップグレード | 可能 |
| 延長保証(オプション) | 最長 5 年 |
システム部
| セットアップおよび測定用ソフトウェア | PSVソフトウェア, 高性能ノートPCにプリインストール済み (Windows11 OSのノートPCで動作） |
| 動作温度 | -10 °C … +45 °C (14 °F ... 149 °F), ファンレス冷却方式時時は最大40°C (104°F) |
| 消費電力 | <70 W (通常時) |
| ポータビリティ | コンパクト オールインワンデザイン |
| 本体寸法 ( W × L × H, ハンドル込み） | 187 x 391 x 177 mm (7.3 x 15.4 x 7.0 in) |
PSVソフトウェア
セットアップ
| ワークフロー | セットアップから測定までガイダンス付きステップバイステップで実施 |
| レーザの位置アライメント | イメージプロセッシングを利用した自動もしくは手動アライメント |
| センサヘッドの位置アライメント | n.a. |
| 測定点の位置決め |
|
| ジオメトリ計測 | 内蔵センサよる3次元形状の計測 |
| ジオメトリインポート | ユニバーサルファイル形式(UFF, UNV), STL, OBJ,PLY,ASCII(CSV), ASAM ODSファイルをインポート可能 |
| ジオメトリおよびテクスチャのインポート | OBJ, PLYファイルによる測定結果への画像挿入 (オプション) |
| ジオメトリ修正 | リファイン、コースニング、結合により可能 |
| 試験負荷による測定グリッド位置ずれの補正 | マーカートラッキングによるイメージプロセッシング |
| レーザフォーカスの割り当て | 各点やグループ化したエリアに対して自動または手動割り当て |
| パイロットレーザのオフセット微調整 | 可 |
データ取り込み
| データ形式 | SVDファイル形式 (振動計およびその他センサの測定データ、ビデオイメージ、セッティング情報を保持) |
| 測定時のシステム間同期 | 自動 |
| 同期手法 | イーサネット, トリガ信号 |
| 遠隔操作 | 位相参照用振動計を含めた複数台を制御可能 (ポリテック製品の場合） |
| シグナルジェネレータの発振波形 | 標準搭載波形 (サイン, ランダム, チャープ, バースト, スイープ) および ユーザ定義波形, MIMO対応 |
| MIMO試験 | 主成分分析(PCA), パーシャルコヒーレンス |
| リアルタイム信号処理 | 可能, インテリジェントアベレージ, シグナルエンハンスメント |
データ解析
| スペクトル解析 |
|
| 実稼働変形解析 (ODS) |
|
| 時間軸, 回転速度, 次数解析 |
|
データインポートおよびエクスポート
| インポートおよびエクスポート機能 |
|
| モード形状もしくは時間データ(伝搬など)のアニメーションエクスポート | アニメーションGIF, MP4, WMV |
自動化 & スクリプト
| プログラミングインターフェース (API) | プログラミング, スクリプトインターフェース Polytec File Access: Component Object Model（COM）をサポートする外部アプリケーション（Visual Basic .NET®,C#, MATLAB®, LabVIEW™, Python™など）を介して、データの取得、プログラミング、およびスクリプト作成を行うためのAPI |
| マクロプログラミング | Visual Basic® for Applications (VBA)互換による自動テストルーティンや評価マクロ作成, サンプルマクロ付 |
| ドライバ | オープンソースドライバ (Linux, Windows)による外部アプリケーションとの連携 (C++, Python, LabVIEW, , MATLAB） |
ポストプロセッシング
| SignalProcessor | 測定データに数学的演算を適用するためのスプレッドシート。リアルタイムおよび後処理の両方に対応（オプション） |
ソフトウェア保守
| ベーシックソフトウェアメンテナンス | 1年間の無償ソフトウェアアップデート |
| 追加ソフトウェアメンテナンス | 12か月単位による追加ソフトウェア保守とアップデート |
| 教育機関向けソフトウェアメンテナンス | 教育機関向け長期ソフトウェア保守 (契約内容による) |
FEモデルの検証
FEモデルのような空間分解能を持つ信頼性の高い光学測定データを使用して、有限要素モデルを効果的に検証するには？有限要素（FE）モデルは、開発時間とコストを大幅に削減することができます。FEM バリデーションの考え方は、シミュレーション結果を実際の試験データと比較する、いわゆる実験モーダルテストです。ポリテックのスキャニング振動計は、2D/3D のたわみ形状を計測し、直感的な視覚情報として提供します。
モーダル解析
モーダル解析とは、構造物に内在する固有振動特性を求めるプロセスです。構造物の振動モードは、有限要素（FE）モデルなどからシミュレーションすることもできますし、物理的な測定結果に数学的なモデルを当てはめることで導き出すこともできます。後者は実験モード解析と呼ばれます。
アクセサリとコンポーネント
PSV-G-700 ジオメトリスキャナ
対象物の形状を計測するための高性能なレーザ距離計センサをスキャニング振動計に統合
PSV-A-526 フロントウィンドウ
埃や風、高いdBレベルの音圧からスキャン機構を保護するためのウィンドウ
PSV-A-711 Microscope extension
Microscope attachment for maximum resolution: spot sizes <2 µm, coaxial LED illumination, ideal for analyzing the smallest structures.
PSV-A-710-Xtra クローズアップユニット
小さな部品の接写測定に用いる同軸ユニット。カメラ倍率を上げるためのPSV-A-CL-xxx マイクロスキャンレンズを装着可能。

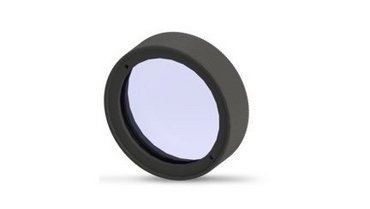

PSV-A-CL-Xtra-200 マイクロスキャンレンズ
微小部品や鏡面の測定に最適な平行ビームパスを採用。使用するにはクローズアップユニットが必要。
PSV-A-RLight リングライト
照明用LEDリングライト。装着にはクローズアップユニットおよびマイクロスキャンレンズが必要。(実物は画像とは異なります）
A-MIR-S001/ A-MIR-S002 ミラーセット
測定に光路の屈折が必要な際に使用するミラー
PSV-A-T19 縦型テストスタンド
VibroScan QTecスキャニング振動計用の垂直位置決めスタンド
PSV-A-T37 縦型ホルダ
加振器試験のような、測定対象物直上にスキャニング振動計を取り付ける際に用いるホルダ
PSV-A-018 システムキャビネット
モバイルワークステーションとなるPSV-A-018。 大画面モニタと全てのコンポーネントやアクセサリを収納できるスペース。
A-RMK-0004 ラックマウントキット
19 インチラックにPSV-F-700 VibroScan Front-endをマウントするためのブラケットとフロン
スケーラブル自動モーダルハンマー SAM
実験的なモーダルテストのためのサンプルの加振を、再現可能な力レベルで行います。幅広い設定が可能で、ダブルヒットを確実に回避します。

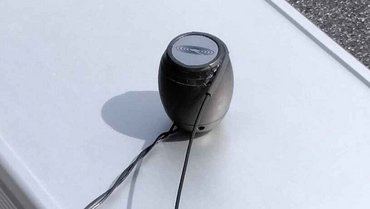

超小型ダイナミックシェーカ - Qsources Qlws LightWeightShaker
Qsources の Qlws LightWeightShaker は、限られたスペースでモード試験や一貫した再現性のある構造物の加振を行うために特別に開発された、自己支持型、自己調心型のダイナミック電磁加振器です。
A-AMP-0001 シグナルジェネレータ用アンプ
2Vの出力信号を最大10Vまで増幅。最大32MHzまで対応。
PSV-A-Ext 外部スキャナ制御
外部からの電圧信号による、走査ミラーの制御が可能。
PSV-A-430 Acoustic Gate Unit
音圧が特定の閾値を超えた場合にゲート入力をオンにするアクセサリ。ブレーキ鳴き発生時のディスク振動測定などにおけるトリガソースに適しています。
