MEMS Prototypentest & Verifizierung von MEMS-Prototypen zur Prozessoptimierung
Anders als bei reinen Halbleiter-Bauelementen erfordert die Entwicklung eines neuen Mikro-Elektromechanischen Systems (MEMS) immer auch einen neuen Fertigungsprozess. Zumindest müssen Prozessbausteine überarbeitet werden, da man für neuartige mikromechanische Komponenten heutzutage noch nicht auf Standards, wie sonst in der Halbleiterentwicklung üblich, zurückgreifen kann.
Damit ein primär von mechanischen Eigenschaften bestimmtes Bauelement korrekt funktioniert, ist neben dem Systemdesign auch ein optimiertes Prozessdesign wesentlich. Die Verifikation eines Prototypen erlaubt also nicht nur die Bestätigung des Designs, sondern auch des Herstellungsprozesses. Um unerwartetes mechanisches Verhalten und Modellabweichungen zu bestimmen, ist eine leistungsfähige optische Messtechnik wie die Laser-Vibrometrie unerlässlich.
Prototypentest an CMOS / MEMS-co-integriertem Mikro-Strömungssensor
Damit Sie zuverlässig modale Eigenschaften schon innerhalb der MEMS Prototypentest messen können, werden Übertragungsfunktionen, Resonanzfrequenzen, Dämpfung und Schwingformen ermittelt. Hierzu dienen Laser-Vibrometer von Polytec ideal dank großer Frequenzbandbreite, hoher lateraler Auflösung und exzellenter Amplitudenauflösung für Prototypentests. Ebenfalls wichtig für die MEMS-Bauteilentwicklung und Prozessoptimierung ist die topographische Analyse. Aus Oberflächendaten wie Stufenhöhen und anderen Abmessungen gewinnen Sie wertvolle Informationen über aktuelle Prozessparameter, um den Herstellungsprozess von MEMS-Bauteilen sicher zu steuern.

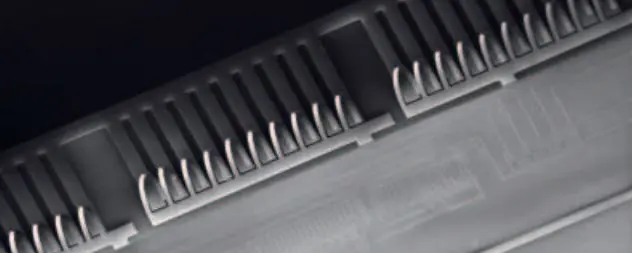

Die Abbildung (Copyright: Université catholique de Louvain, Belgien) zeigt eine mithilfe der Topographie-Einheit eines MSA Micro System Analyzer von Polytec durchgeführte topographische Charakterisierung eines CMOS/MEMS-co-integrierten Mikro-Strömungssensors, der als dreidimensionale Struktur mittels Silicon-on-Insulator-Technik (SOI) aufgebaut wurde.
Microstructure characterization
