Warum optische 3D-Profilometer von Polytec in der Oberflächenmesstechnik überzeugen
Optische Profilometer sind berührungslose 3D-Oberflächenmesssysteme zur Erfassung von Rauheit, Textur, Form, Ebenheit und Mikrostrukturen mit hoher vertikaler Auflösung. Polytec Systeme nutzen Kohärenz-Scanning-Interferometrie und verwandte optische Technologien, um Oberflächen von Mikrostrukturen bis hin zu großflächigen Bauteilen zu prüfen.
Vorteile der optischen Profiler von Polytec
- Größter nutzbarer XYZ-Messbereich dank großem Single-Shot-Messfeld und vollem Z-Messbereich
- True Stitching erweitert das Messfeld auf ~230 × 220 mm bei höchster Genauigkeit.
- Hervorragende Messgenauigkeit zur Darstellung feinster Oberflächendetails bis in den Sub-Nanometer-Bereich.
- Zuverlässige Messung unterschiedlichster Oberflächen mit Smart Scanning Technology (SST)
- Einfache Bedienung und automatisierungsfähigeFunktionen dank Rezepten, passendem Zubehör und Schnittstellen.
- Modulare Architektur für individuelle Konfiguration, Integration und zukünftige Erweiterungen.
- Langfristige Zuverlässigkeit dank robuster Konstruktion und abgesichert mit 4 Jahren Garantie.
Wann verwendet man ein Micro- oder Macro-Profilometer?
| Profilometer | Messfeld | Stärken | Messaufgaben | Am besten geeignet für |
| Micro Profiler | Von 0,07 bis zu 3,7 mm² | Höchste laterale Auflösung, vertikale Genauigkeit im Sub-nm-Bereich. | Oberflächentextur, Rauheitsanalyse, fokussierte Tribologie | Hochauflösende Analyse von Präzisionsteilen, MEMS, Mikrooptik, Mikrofluidik, ... |
| Macro Profiler | Einzelnes Messfeld 44 × 33 mm, mit True Stitching bis zu 230 × 220 mm und mehr | Großflächige Formmessung, telezentrische Optik, stabile Geometrie. | Ebenheit, Parallelität, Stufenhöhe, Dicke, Formabweichung. Rauheit mit Pro.Surf+ | Qualitätsprüfung (Gut/Schlecht) in der Präzisionsfertigung, kleine bis große Teile und Trays. |
| Roughness Tester | Von 0,07 bis zu 3,7 mm | Kompaktes, kosteneffizientes System für den Einstieg in die flächenhafte Rauheitsmessung | Rauheitsanalyse / Stichprobenprüfung | Teams, die vom taktilen Tastschnittverfahren auf die flächenhafte Oberflächenprüfung umsteigen – bei knappem Budget |
Das passende System für Ihre messtechnische Aufgabe: Micro- oder Macro-Profilometer?
Besprechen Sie Ihre Messaufgabe mit unseren Experten
In einem kurzen Gespräch klären wir Ihre Anforderungen, Toleranzen und Prozesse. Darauf aufbauend besprechen wir mögliche nächste Schritte – zum Beispiel eine Machbarkeitsstudie, Auftragsmessungen oder die Gerätemiete – um gemeinsam die optimale Lösung zu finden.
Unsere optischen 3D-Profilometer im Detail – von Micro bis Macro Profiler
Nachfolgend finden Sie Beschreibungen der einzelnen optischen Profilometer-Typen von CSI, die Ihnen dabei helfen sollen, die Funktionen zu vergleichen und das richtige System für Ihre Messaufgabe auszuwählen. Wenn Sie sich nicht sicher sind, welches System am besten zu Ihrer Messtechnik-Strategie passt, wenden Sie sich bitte über das Kontaktformular an unsere Experten.
TopMap Micro.View®
Mikroskopisches, hochauflösendes 3D-Profilometer zur Messung der Oberflächentopografie mit sehr hoher lateraler Auflösung – ideal für Mikrostrukturen, Präzisionsteile, Optiken, MEMS und hochpräzise tribologische Untersuchungen.
- Variables Messfeld von 0,07 bis 15,5 × 11,7 mm
- Sub-Nanometer-Auflösung
- True Stitching für höchste Präzision bei größeren Proben
Wählen Sie Micro.View, wenn maximale laterale Auflösung selbst auf kleinsten Messfeldern entscheidend ist.

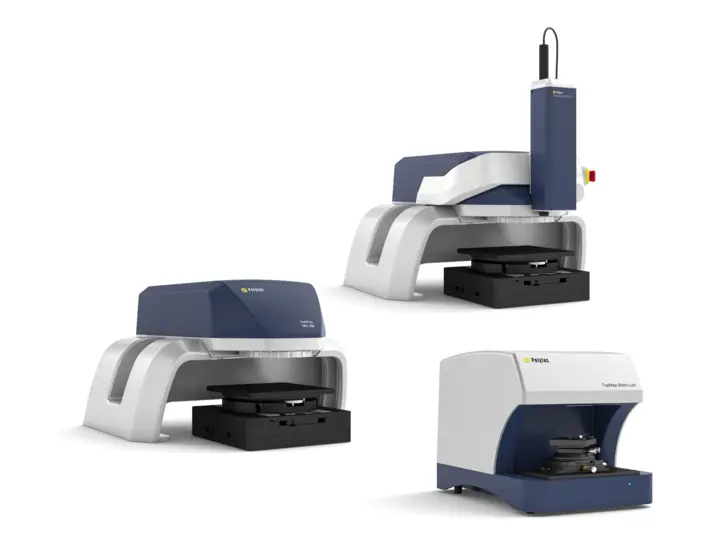

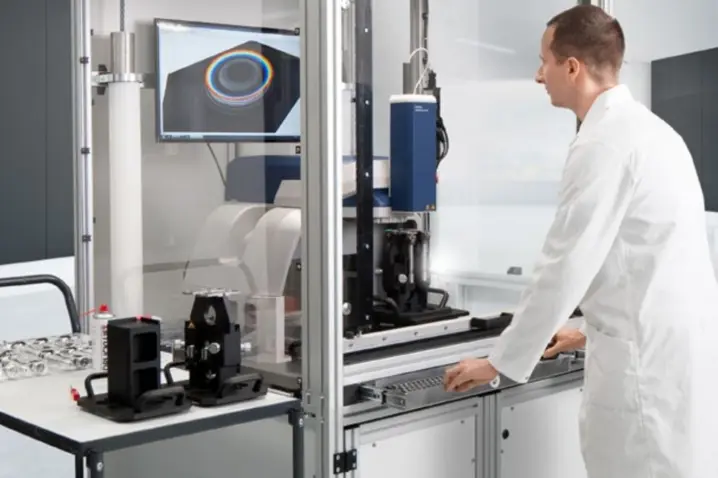

Macro Profiler - Pro.Surf und Metro.Lab
Metro.Lab und Pro.Surf sind Profilometer für die Formmessung größerer Bauteile und aufgrund der hohen Zuverlässigkeit, Effizienz und Flexibilität für die Fertigung optimiert.
- Bis zu 2 Millionen Messpunkte in Sekunden
- Großes Messfeld bis 44 × 33 mm, erweiterbar auf 230 × 220 mm mit True Stitching
- Messung von Ebenheit, Form und Parallelität – auch in Bohrungen
- Mit Pro.Surf+ sind auch Rauheitsmessungen möglich
Wählen Sie Pro.Surf für schnelle und großflächige Oberflächenprüfung mit maximaler Stabilität.
Anwenderberichte mit optischen Profilometern
Qualität von Präzisionsdichtungen mit Macro Profilern sichergestellt
Wie ein europäischer Dichtungshersteller mit dem TopMap Pro.Surf Ebenheit, Form und Stufenhöhe berührungslos prüft – und Leckagen verhindert, die sich weder sehen noch ertasten lassen.
Fertigung von 3D-metallgedruckten Bauteilen, optimiert durch Makro-Profilometrie
Case: Beim metallbasierten 3D-Druck kann ein einziger versteckter Defekt ein Bauteil unbrauchbar machen – oder Schlimmeres. Erfahren Sie, wie großflächige optische Profilometrie einen sicherheitskritischen Prozess unter Kontrolle hielt
Höchste Qualität mikrooptischer Komponenten durch WLI-Prüfung sichern
Case: Tiny, mirror-flat thin-film filters push standard microscopy to its limits. See how HUBER+SUHNER ensures highest optical quality using white light interferometry on Micro.View.
Standardisierte, wiederholbare Workflows für Ihre Profilometermessungen
Holen Sie das Maximum aus Ihrem 3D-Oberflächenprofilometer heraus: Beschleunigen Sie schnelle Qualitätsprüfungen, unterstützen Sie fundierte Forschungsarbeiten und ermöglichen Sie Ihrem Team sicheres, reproduzierbares Messen.
- Intuitive 2D- und 3D-Visualisierung
- Rezeptbasierte Workflows (SOPs)
- Vollständig automatisierungsfähig (MES/PLC)
- Erweiterte Analysefunktionen
- Exportformate für Messtechnik- und QS-Systeme
Ihre Messaufgabe einfach, präzise und wiederholbar ausführen
Hier sind einige Beispiele für Oberflächenmessungen – von Rauheits- und Tribologiemessungen bis hin zur Analyse von Mikrostrukturen.
Profilometer - FAQ und weiterführende Artikel zu optischen Profilometern
Guides
Taktiles oder optisches Oberflächenmessgerät
Erfahren Sie, wann berührungslose 3D-Messtechnik dem taktilen Verfahren klar überlegen ist – von Geschwindigkeit und Flexibilität bis zur Prüfung empfindlicher Oberflächen.
Mikro oder Makro 3D-Profilometrie?
Erfahren Sie, wie Messmaßstab, Bauteilgröße und Anwendungsanforderungen die Wahl des richtigen optischen Oberflächenprofilers beeinflussen.
Welche optische Profilometrie-Technologie ist die richtige?
WLI, Konfokal oder Fokusvariation? Vier Schlüsselfragen und ein klarer Technologievergleich helfen Ihnen, den passenden optischen Profiler für Ihre Anwendung zu wählen.
Q&A
Was ist ein optisches Profilometer?
Ein optisches Profilometer ist ein berührungsloses Messsystem zur Erfassung der 3D-Oberflächentopographie mit sehr hoher vertikaler Auflösung. Optische Profilometer basieren häufig auf der Kohärenz-Scan-Interferometrie (CSI) und werden zur Messung von Rauheit, aber auch von Form, Ebenheit, Stufenhöhe und Mikrostrukturen auf unterschiedlichsten Materialien eingesetzt.
Wechseln Unternehmen von bestehenden Profilometern zu Polytec-Systemen – und warum?
Ja – viele Unternehmen wechseln zu Polytec, wenn ihre Anwendungen anspruchsvoller werden. Bestehende Systeme stoßen oft an Grenzen, z. B. bei:
- schwierigen Materialien (hochreflektierend, inhomogen),
- zunehmenden Bauteilgrößen und Anforderungen an Stitching-Qualität,
- steigenden Automatisierungsanforderungen.
Polytec-Systeme sind genau für diese Herausforderungen ausgelegt – insbesondere für schwierige Oberflächen, großflächige Messungen und präzises, zuverlässiges Stitching.
Da die Investition in ein Profilometer sowohl finanziell als auch organisatorisch (Schulung, Integration etc.) relevant ist, empfehlen wir eine fundierte Evaluierung. Polytec unterstützt Sie dabei mit Machbarkeitsstudien, PolyMeasure und PolyRent - siehe
Kann Polytec mir bei der Auswahl des richtigen Systems helfen? Was ist das „Try-before-buy”?
Ein Oberflächenprofilometer ist eine langfristige Investition. Es ist daher wichtig sicherzustellen, dass das System Ihre aktuellen und zukünftigen Anforderungen unterstützt.
Mit „Try before buy“ möchten wir Sie bestmöglich unterstützten, das passende System mit Sicherheit zu finden. Sie können Performance, Workflows und Wirtschaftlichkeit prüfen, bevor Sie investieren.
Micro vs. Macro Profiler – wann welches System?
Großflächige Systeme mit telezentrischer Optik ermöglichen eine schnelle, gleichzeitige Messung großer Oberflächen in einer Aufnahme. Mikroskop basierte Systeme hingegen sind ideal, wenn höchste laterale Detailauflösung erforderlich ist.
Mikroskopische Systeme (Micro.View)
- Kleines FoV
- Höchste laterale Auflösung
- Ideal für Mikrostrukturen und MEMS
- Trade-off: geringerer Durchsatz bei großen Proben
Makroskopische Systeme (Pro.Surf / Metro.Lab)
- Telezentrische Optik, großes FoV
- Ideal für Trays, Ebenheit und Parallelität
- Optimal für größere Bauteile
- Trade-off: geringere laterale Detailauflösung als Mikroskopsysteme
Faustregel:
- Mikrodetails erforderlich → Micro.View
- Großflächige Form (Ebenheit, Parallelität etc.) → Macro-Systeme wie Pro.Surf oder Metro.Lab
Was ist der Unterschied einer mikroskopischen zur telezentrischen Optik?
Telezentrische Optik (Pro.Surf / Metro.Lab)
...halten die Vergrößerung über die gesamte Höhe konstant und bieten einen langen, sicheren Arbeitsabstand. Bei Pro.Surf und Metro.Lab hilft dies bei der Messung in der Nähe von steilen Kanten und in Bohrungen unter Beibehaltung der Maßgenauigkeit – ideal für die Ebenheit/Parallelität größerer Teile.
Mikroskopische Messgeräte (Micro.View)
... fokussieren über unterschiedliche Objektive die laterale Auflösung auf kleine Felder. Damit werden detailreiche Darstellungen und Analysen im Sub-Nanometerbereich erreicht. Sie eignen sich hervorragend für Mikro-Merkmale und Oberflächenbeschaffenheit, haben jedoch in der Regel kürzere Arbeitsabstände, sodass der Zugang zu tiefen Löchern/Kanten eingeschränkter sein kann.
Warum ist Stitching bei großen Proben so wichtig? Was bedeutet „True Stitching“?
Überschreitet die Messfläche das Single-Shot-FoV, müssen mehrere Einzelmessungen zu einem Datensatz zusammengesetzt werden. Die Messqualität hängt dabei stark von Optik, Sensortechnik und Stitching-Algorithmen ab.
True Stitching minimiert Stitching-Artefakte und erhält die Geometrie auch über große Flächen.
Eine unabhängige Studie einer führenden deutschen technischen Universität zeigte, dass Polytec-Profiler hier die höchste Mess- und Stitching-Qualität erzielen – dank:
- großem Single-Shot-FoV (weniger Kacheln, geringerer Fehler),
- ausgereiften Stitching-Algorithmen,
- telezentrischer CSI-Optik mit stabiler Höhenrichtigkeit.
Sind TopMap Profiler produktionstauglich?
Ja. Durch robuste Mechanik, Smart Scanning Technology (SST) und Environmental Compensation Technology (ECT) sind Pro.Surf und Micro.View+ für In- und At-Line-Messtechnik geeignet. Auch Metro.Lab wird häufig für At-Line-Qualitätsprüfungen eingesetzt.
Dank modularem Aufbau können Sensorköpfe zudem einfach in bestehende Prozesse integriert werden.
Welche Garantie bietet Polytec?
Polytec bietet eine einzigartige 4-Jahres-Garantie auf seine optischen Oberflächenprofilometer – ein klares Zeichen für Qualität, Langlebigkeit und Vertrauen in die eigene Technologie.
Weißlichtinterferometrie
Prinzip und Vorteile der Weißlichtinterferometrie als optisches Messverfahren. Flächenhafte 3D-Messdaten, vertikale Auflösung unabhängig von der Bildfeldgröße.
Oberflächenparameter
Optische Charakterisierung von technischen Oberflächen anhand Formparameter wie Ebenheit, Welligkeit, Stufenhöhe, Parallelität, Rauheit und mehr.
Try before buy
Vor dem Kauf 3D Messtechnik ausführlich bewerten: Finden Sie den richtigen Oberflächenprofiler mit "try before buy" von Polytec.
