Längenmessung bei Bahnware und Stückgut
Die Bestimmung der realen Vorschubgeschwindigkeit bildet die Grundlage für die Längenmessung. Die Länge wird anhand des Geschwindigkeitswertes berechnet, während das Messgut die Messstelle passiert. LSV Laser Surface Velocimeter sind laserbasierte Längen- und Geschwindigkeitssensoren, erkennen anliegendes Material automatisch und können selbstständig Start & Stopp der Längenmessung auslösen. Für optimierte Prozesssteuerungen können Lichtschranken als Trigger eingebunden werden.
LSV Laser Surface Velocimeter sind die idealen Inline-Sensoren, um auf nahezu jeder Materialoberfläche zu messen, einschließlich unkooperativer, verschmutzter Oberflächen und in staubigen oder heißen Produktionsumgebungen. Das berührungslose Messprinzip vermeidet Messunsicherheiten bedingt durch Schlupf und Verschleiß wie bei klassischen Encodern und taktilen Längenmessgeräten. Polytec's optische Längensensoren verhindern jegliche Einwirkung auf die Materialoberfläche und lassen sich mit allen gängigen (seriellen) Schnittstellen, LAN, ProfiBus oder ProfiNET problemlos in SPS- und Produktionssysteme integrieren.

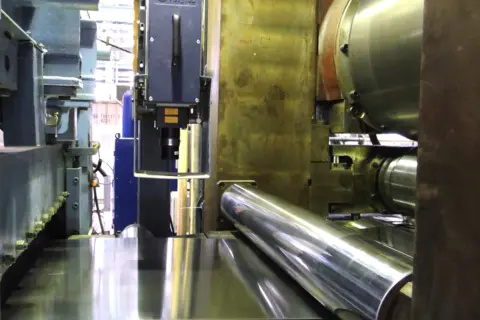

Länge messen an Metall, gewalzten Blechen oder auf glühendem Stahl
Polytec LSVs werden weltweit für eine Vielzahl von Längenmessaufgaben in Stahlindustrie, an Metall, Titan oder Aluminium eingesetzt:
- Walzwerke weltweit verwenden LSV-Sensoren zur Messung der Geschwindigkeit und Länge von Walzbandmaterial, zur (Automatic Gauge Control) Masseflussregelung und zur Unterstützung integrierter Dickenmessung oder Walzspaltregelung im C-Messbügel.
- Beim Stranggießen setzen Hersteller weltweit auf lasergenaue Messdaten von Polytec zur Steuerung des Strangguss, sowie des Brennschneidens.
- Hochtemperaturanwendungen wie am glühenden Stahl mit bis > 1.000 °C nutzen die berührungslose Messtechnik für eine sichere Entfernung.
- Schnittlängensteuerung fliegender oder vertikaler Sägen, Rotationsrohrsägen und anderen Scherwerkzeugen.
- Längenüberprüfung an Enderzeugnissen, z. B. der Schnittlänge an Stangen, Rohren, Coils, Blechen und Rohlingen.
- Positionierung von Blechen in U/O-Pressen für längsgeschweißte Rohre, meist mit großen Durchmessern.
Optische Längen- und Geschwindigkeitsmessung für höchste Präzision bei der Prozesssteuerung
Längenmessung an Papier, Kartonage und Verpackungsmaterial
- Längenmessung von Coils oder Vliesstoffen
- Längenmessung an Stückgut oder nach Länge verkauften Einheiten
- Positionsverfolgung für Bedruckung, Beschichtung oder Veredelungsschritte
- Kontrolle der Schnittlänge und Geschwindigkeit von Kartonagen und Verpackungsmaterial
"Der Laser ist eigentlich unschlagbar!"
Länge von Baumaterial & Holz
- Aufrollen von Bahnware wie Dämmstoffe, Wolle
- Überprüfung zugeschnittener Stücke (100% Ablängkontrolle)
- Positionserkennung in Bedruckungs- und Markierungsprozessen
- Positionsüberwachung für die zerstörungsfreie Prüfung (ZfP), Fehlererkennung oder Markierung / Etikettierung
LSV Laser Surface Velocimeter sind die Sensorlösung für eine präzise Längenmessung, z. B. bei Faserzement, Gipskartonplatten, Holzprodukten, Glas- sowie Mineralwolle oder an Dachbaustoffen.
Länge von Kabel & Draht
- Ablängen oder Aufwicklung von Kabel-, Draht- und Fasern
- Positionserfassung in Bedruckungs- und Markierprozessen
- Spulenwicklung
- Drahtziehen
- Isolier- und Ummantelungsanlagen
Länge an Kunststoff & Textil messen
- Auf- / Abwickeln von Bahnware
- Längenzuschnitt im Prozess steuern
- Positionsverfolgung in Bedruckung und Label/Markiergaufgaben
Ein weltweit führender Hersteller von Förder- und Antriebsbändern testete mehrere LSV Sensoren von Polytec zur Längenüberwachung an den Schneidestationen. Dies ermöglichte, kundenspezifische Zuschnitte zu automatisieren und führte zu einer signifikanten Prozessverbesserung mit erhöhter Schnittgenauigkeit - unabhängig der Bandoberfläche bis auf rund 0,1 %.
