Form und Topografie mit großem Messfeld schneller erfassen. 4 Jahre Garantie inklusive.
Großflächige optische (Macro) Profilometer kommen zum Einsatz, wenn Form, Ebenheit und Stufenhöhen zuverlässig über große Messfelder geprüft werden müssen. Die Pro.Surf Linie kombiniert ein herausragendes Messfeld mit telezentrischer Optik und hoher Messgeschwindigkeit – ideal für präzise 3D-Oberflächenmessung im Produktionsumfeld und zur Qualitätskontrolle.
- Schnelle, flächige Form- und Ebenheitsmessung mit großem Single-Shot-Messfeld (bis zu 44 × 33 mm) und True Stitching für größere Bauteile oder Trays
- Zuverlässige Inspektion von Stufen, Bohrungen und Vertiefungen dank telezentrischer Optik und 70 mm großem vertikalen Scanbereich
- Kombinierte Form- und Rauheitsmessung in einem - Pro.Surf+ mit integrierten chromatisch-konfokalen Rauheitssensor
- Wiederholgenaue, rückführbare Qualitätskontrolle durch rezeptbasierte Arbeitsabläufe, Automatisierungsoptionen und ISO-konforme Auswertungen
- Produktionsorientiertes Messen, unterstützt durch patentierte ECT Environmental Compensation Technology für stabile Messergebnisse im rauen Produktionsumfeld
Die Geschwindigkeit, Robustheit und Wiederholgenauigkeit machen Pro.Surf zu einer verlässlichen Lösung für Feinmechanik, Maschinenbau, Automobiltechnik, Optik, Halbleiterfertigung und Qualitätskontrolle – vor allem dort, wo enge Formtoleranzen und kurze Taktzeiten zusammenkommen.
Vorteile des Pro.Surf Profilers auf einen Blick
Wide-area inspection
Largest field of view in class:
up to 44 × 33 mm
Telecentric optics
Measure where others can´t - even in recessed areas / bores
Continuous scanning
Full vertical resolution (< 1.45 nm) along the 70 mm Z-axis
True Stitching
High accuracy at large area measurement
No-Crash design
Without external moving parts
→ zero risk of crashing lenses
DualView option
Check form parameters of both sides in one shot
Flexible access
Buy, rent or lease — or let us run the measurement
4-year warranty
With free software upgrades and profiler upgrade programs

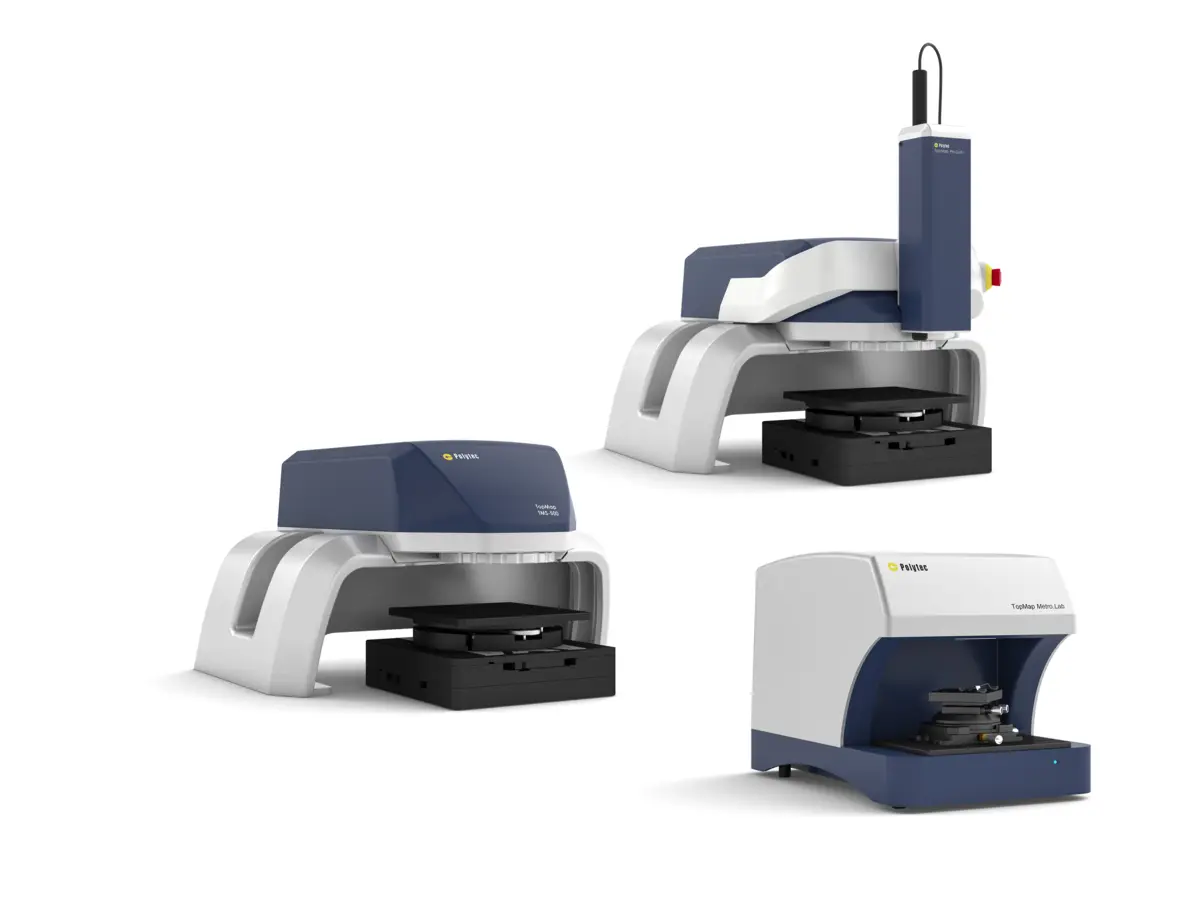

Welches Profilometer eignet sich am besten für Ihre großflächigen Messaufgaben?
Macro Profilometer wurden für die schnelle, berührungslose Form- und Ebenheitsprüfung an großen Bauteilen, Mehrfachteilen und Trays entwickelt. Mit telezentrischer Optik, einem großen Single-Shot-Sichtfeld und automatisierungsfähigen Workflows liefern Pro.Surf-Systeme zuverlässige 3D-Oberflächendaten direkt in Produktions- und Qualitätskontrollumgebungen.
Pro.Surf
Telezentrischer großflächiger optischer Profiler für schnelle, wiederholbare Form- und Ebenheitsprüfungen.
- Großes Single-Shot-Messfeld für Trays und Mehrteil-Messungen
- 70 mm Z-Bereich für große Stufen und vertiefte Merkmale
- Auflösung im Nanometerbereich über den vollen Z-Bereich
- True Stitching für hochpräzise großflächige Scans
- Automatisierungsfähig durch Messrezepte und Barcode-Start
Ideal geeignet für die Qualitätskontrolle mit hohem Durchsatz, die Produktionsmesstechnik und die Formprüfung an großen Präzisionsbauteilen.
Pro.Surf+
Erweitert die großflächige Formprüfung um eine integrierte Rauheitsmessung – alles in einem System.
- Enthält alle Pro.Surf-Funktionen sowie:
- Integrierter chromatisch-konfokaler Rauheitssensor
- Kombinierte Form- und Rauheitsmessung in einem einzigen Arbeitsablauf
Die beste Wahl, wenn Form und Oberflächenrauheit gemeinsam bewertet werden müssen, ohne dass Einstellungen oder Messstationen geändert werden müssen.
Metro.Lab
Die Metro.Lab-Plattform kombiniert großflächige Optik, einen großen Z-Bereich in einem kompakten Aufbau.
- Großes Messfeld (37 × 28 mm, mit Stitching 87 × 78 mm)
- 70 mm vertikaler Z-Bereich mit hoher Auflösung
- Unterstützung des Bedieners durch Messrezepte und Barcode-Scanner-Konnektivität
Ideal geeignet für stichprobenhafte Messung von kleinen bis mittelgroßen Bauteilen.
Formbewertung und Ebenheitsmessungen
Nachstehend finden Sie reale Ergebnisse typischer Form- und Rauheitsmessungen. Diese Beispiele stammen aus unseren Anwendungszentren, die Machbarkeitsstudien und Auftragsvermessungen für Kunden durchführen.
Finden Sie das richtige Messsystem für Ihre Projekte - starten Sie mit einer Machbarkeitsstudie
Großflächige Messtechnik mit branchenführendem Sichtfeld und telezentrischer Optik
Roughness sensor
Chromatic-confocal sensor with ≈400 µm vertical range, 2.6 µm lateral resolution, 10.8 mm working distance
Telecentric optic
Enabling parallel rays to the optical axis for constant magnification —enabling measurements near edges and into bores.
Automation with recipes
Sample recognition and pattern matching for tray scans; barcode start with automatic sample/recipe ID logging
Large Field of View (FoV)
Single-shot FoV up to 44.9 × 33.8 mm (1.91 Mpts). Built-in stitching extends the measurement area to ~228 × 221 mm for trays and larger components.
Big sample volume
Positioning volume up to 200 × 200 × 70 mm. Motorized XY and tip/tilt options
Kombinierte Form- und Rauheitsmessung in einem Vorgang (Pro.Surf+)
→ Messen Sie großflächige Form und Oberflächenrauheit mit dem Pro.Surf+
Der integrierte chromatisch-konfokale Sensor (400 µm Messbereich, ~2,6 µm laterale Auflösung, 10,8 mm Arbeitsabstand) ermöglicht Rauheitsmessungen in derselben Messstation. Typische Anwendungen beginnen ab Ra ≥ 100 nm.
- Kombinieren Sie Form + Rauheit in einem Durchgang
- Langer Arbeitsabstand für sichere Handhabung der Probe
True Stitching – Höhere Genauigkeit bei großen Bauteilen
→ True Stitching liefert unübertroffene Präzision beim Scannen großer Flächen
Da größere Oberflächen das Sichtfeld eines einzelnen Aufnahmegeräts überschreiten, werden die einzelnen Kacheln zu einem präzisen Datensatz zusammengefügt. Die messtechnische Qualität solcher großflächigen Messungen hängt von der Optik und der Sensortechnologie, der Anzahl der Kacheln und den Stitching-Algorithmen ab.
True Stitching liefert hochpräzise großflächige Messungen, indem es Stitching-Artefakte minimiert und die Geometrie beibehält.
Ein unabhängiger Vergleichstest an einer führenden deutschen technischen Universität untersuchte sechs optische Profilometer verschiedener Hersteller. Dabei zeigte das Polytec Profilometer die höchste Stitching- und Messqualität.
- Großes Single-Shot-Sichtfeld → weniger Kacheln und Nähte, weniger kumulativer Fehler
- Ausgefeilte Stitching-Algorithmen → kontrollierte Überlappung, robuste Registrierung und messtechnisch sichere Überblendung, die Stufen und Kanten beibehält
- Für Pro.Surf: Telezentrische/CSI-Optik mit Korrelogramm-Auswertung → stabile Geometrie und Höhenwiedergabe über alle Kacheln hinweg
Das Ergebnis ist eine hochpräzise, großflächige Topografie mit weniger Artefakten und auditfähigen Restwerten – was wir als „True Stitching” bezeichnen.
WLI mit telezentrischer Optik
→ Gewährleistet präzise Geometrie - selbst in Bohrungen
Das rückverfolgbar kalibrierte WLI/CSI liefert berührungslose, flächige 3D-Daten mit einer vertikalen Auflösung im Nanometerbereich. Der telezentrische optische Ansatz hält die Strahlen parallel zur optischen Achse und sorgt so für eine konstante Vergrößerung und gleichmäßige Ausleuchtung über die gesamte Höhe – sogar Messungen in Bohrlöchern sind möglich.
- Berührungslose, wiederholbare, schnelle Flächenscans
- Phasen-/Hüllkurvenauswertung für glatte und raue Oberflächen
- Intelligentes Oberflächen-/adaptives Scannen für unterschiedliche Reflektivitäten
- Langlebige 525-nm-LED
Optik mit großem Messfeld (FoV)
→ Reduziert die Messzeit bei Komponenten und Fehler beim Stitching
Pro.Surf bietet ein breites Single-Shot-Messfeld von bis zu 44,9 × 33,8 mm (mit ~1,91 Millionen Punkten), sodass breitere Proben oder mehrere Teile in einer einzigen Erfassung gemessen werden können. Mit der integrierten Stitching-Funktion erweitert sich die Abdeckung auf bis zu ~228 × 221 mm und durch das große FoV reduziert sich die Anzahl der Shots pro Stitching-Prozess (schnellere und stabilere Messung).
- Mehrere Proben gleichzeitig messen; automatische Probenerkennung verfügbar
- Kurze Zykluszeiten; reduzierter Aufwand, weniger Fehler beim Stitching
ECT – Environment Compensation Technology
→ Stabilisiert die Ergebnisse in der Fertigung
Schwingungen, Vibrationen und Temperaturschwankungen können Messungen beeinträchtigen. ECT gleicht solche Störungen aus und sorgt für konsistente Daten – auch in der Fertigungsumgebung.
- Verbessert die Zuverlässigkeit in rauen, instabilen Umgebungen
- Ermöglicht Automatisierung und Inline-Qualitätskontrolle ohne vollständige Isolierung
- Besonders hilfreich für empfindliche Komponenten (z. B. Präzisionsbauteile, MEMS, ...)
Automatisierbare Messung für höheren Durchsatz und Wiederholgenauigkeit
→ Ermöglicht unbeaufsichtigte, wiederholbare Messungen
Dank seines modularen Aufbaus und seiner Motorisierungsoptionen lässt sich das Profilometer Pro.Surf leicht automatisieren und in bestehende Prozesse und Maschinen integrieren. Eine Reihe von Funktionen und Fähigkeiten ermöglicht hocheffiziente und unbeaufsichtigte Messabläufe:
- Pattern Matching und Smart Scanning Technology für Erkennung von Bauteilen
- Motorisierte X-, Y-, Z- und Neigungs-/Kipptische
- Großes Sichtfeld und True Stitching für hochauflösende Scans über große Flächen
- Rezepte-Management in der TopMap Software ermöglichen das Abspeichern und Aufrufen von Messabläufen
- Robustes Design ohne externe bewegliche Teile und ECT (Environment Compensation Technology)
"Pattern Matching" - Erkennung von Bauteilen
Maschinelles Bildverarbeitungsprogramm, das Teile anhand einer Vorlage findet und registriert, sodass die Rezepte an den richtigen Stellen angewendet werden (auch wenn Teile verschoben oder gedreht sind). Dies reduziert die Kosten und den Handhabungsaufwand für Probenhalter und erleichtert die Messung. Ideal für Trays und Chargen-Messungen.
Smart Scan Technologie (SST) zur Erfassung unterschiedlicher Oberflächen
Erfassungsmodus, der sich an unterschiedliche Reflektivität/Kontraste anpasst, sodass Sie fast jede Oberfläche zuverlässig in einer einzigen Konfiguration messen können; enthalten in der TopMap Software.
Downloads
Machbarkeitsprüfung?
Senden Sie uns Ihr Muster zu, und wir führen mit unserem Profiler eine Machbarkeitsstudie durch und erläutern Ihnen die Ergebnisse.
So erhalten Sie ein genaues Verständnis der Leistung des optischen Profilers an Ihren tatsächlichen Proben.
