Vollflächige Schwingungsmessung kleiner Bauteile & Mikrostrukturen
Der MSA-060 Micro System Analyzer ist ein kompaktes optisches Messsystem für die berührungsfreie Untersuchung des Schwingverhaltens von MEMS und Mikrosystemen, der Dynamik von Feinmechanik-Komponenten sowie der Zuverlässigkeit von Elektronik. Diese Einstiegslösung hilft bei der Ermittlung von Resonanzfrequenzen und Schwingungsamplituden und visualisiert die Schwingform von Proben vollflächig.
Das MSA-060 ist für die berührungslose wie flächenhafte Schwingungsanalyse konzipiert und erfasst die reale Bauteildynamik von sehr kleinen und empfindlichen Teststrukturen. Die leistungsstarke Datenerfassung VibSoft-PRO ergänzt das Messsystem um Referenzkanal und Signalgenerator. Der optionale xy-Tisch ermöglicht das Scannen ganzer Probenoberflächen und liefert so Echtzeit-Schwingungsdaten mit Pikometer-Auflösung auf einer erweiterten Bandbreite von DC bis 24 MHz.
Highlights
- Kompaktes Schwingungsmesssystem mit Laserpräzision
- Echtzeit-Response Schwingungsmessung bis zu 24 MHz
- Amplitudenauflösung (out-of-plane) im Picometerbereich
- Einfaches Setup und Dokumentation mit integrierter HD+ Kamera
- Leistungsstarke Datenerfassung mit Referenzkanal und Signalgenerator
- Scanning-Option mit motorisiertem xy-Tisch
- Software für Datenanalyse und animierte Schwingformen
Laservibrometer erfassen selbst die kleinsten Details
Charakterisieren Sie kleine und empfindliche Strukturen berührungs- und rückwirkungsfrei. Analysieren Sie Schwingung, Akustik und Dynamik. Untersuchen Sie biomedizinische Prüflinge, Elektronik und Mikrostrukturen wie MEMS mit Laserlicht, ohne Massenbeladung von DC bis in den GHz-Bereich. Laservibrometer konzentrieren sich auf die kleinen Details und erfassen Schwingformen zur Modellvalidierung. Sie ermitteln den Frequenzgang sowie Resonanzfrequenz, Impulsantwort und die Dämpfungseigenschaften. Egal wie groß oder klein - Polytec-Vibrometer messen es!

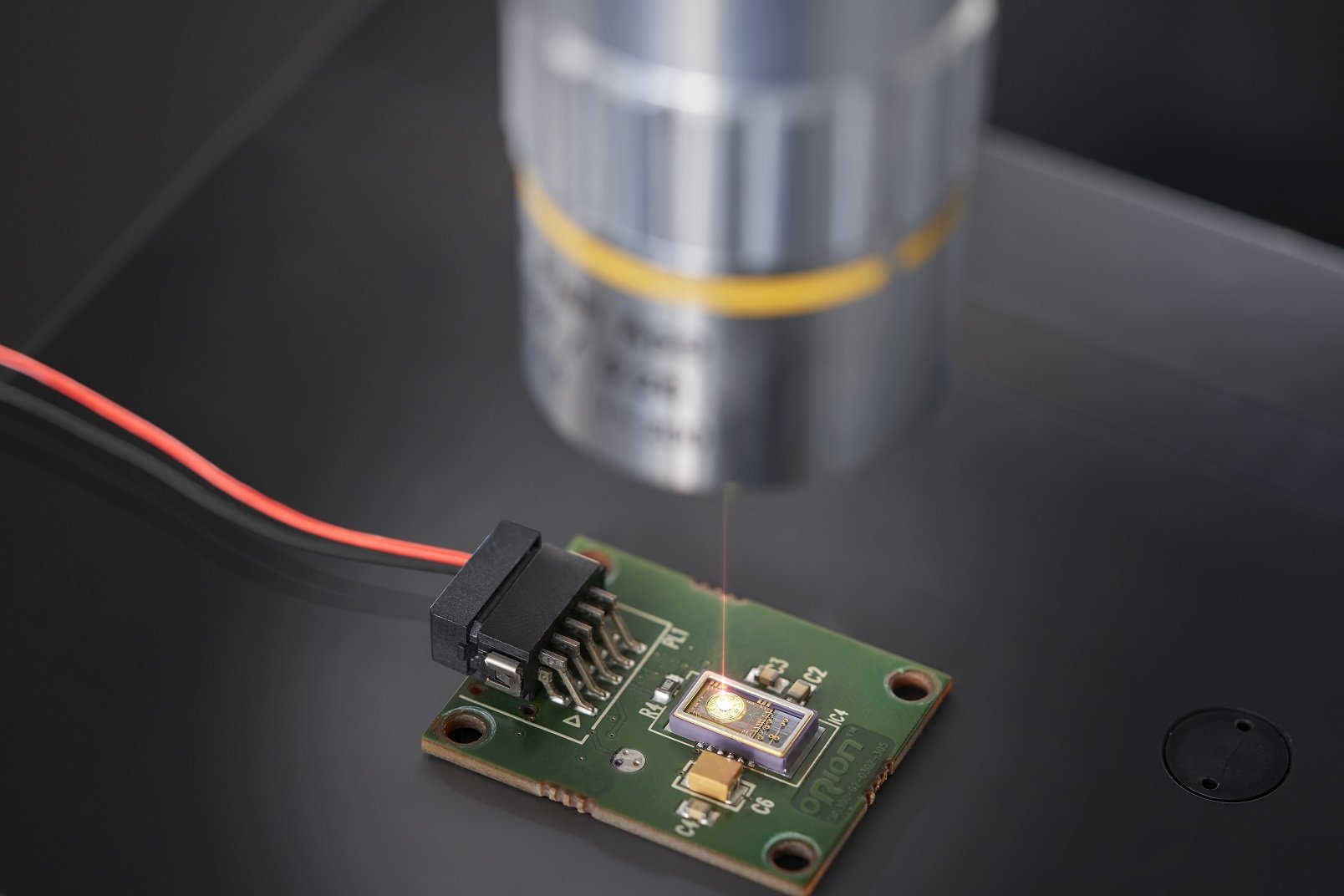

Modulares und kompaktes Vibrometer mit Mikroskopobjektiv
Profitieren Sie von professioneller Datenerfassung bis 24 MHz, inklusive Referenzkanal und Signalgenerator, auch einzeln nutzbar. Das modulare und flexible Messsystem wird mit einem kompakten Tisch-Stativ geliefert, kann aber auch klassisch auf einem Dreibein-Stativ montiert werden. Das MSA-060 stellt verschiedene Mikroskop-Objektive zur Auswahl und eignet sich sowohl als Einstieg in die flächenhafte Schwingungsmessung als auch für mikroskopische Proben. Mit integrierter HD+-Kamera und Inline-Beleuchtungseinheit für eine hervorragende Videoqualität und ein einfaches Einrichten der Scanpunkte behalten Sie das Sample und den Messvorgang stets im Blick. Verlassen Sie sich auf den Goldstandard an Software für die Scanning-Laser-Doppler-Vibrometrie für eine umfassende Datenanalyse und -auswertung, mit programmierbarem Signalprozessor für eine intuitive Visualisierung der Messdaten und animierten Schwingformen.
Zubehör
Optisches Zubehör
VIB-A-10xLENS 10x Mikroskop-Objektiv
Ermöglicht einen 3 µm Fokusdurchmesser bei 37,3 mm Messabstand.
VIB-A-20xLENS 20x Mikroskop-Objektiv
Ermöglicht 1,5 µm Fokusdurchmesser bei 21,7 mm Messabstand.
VIB-A-510 Beleuchtungseinheit
LED Lichtquelle zur koaxialen Ausleuchtung des Messobjektes. Empfohlen bei Einsatz von VIB-A-10xLENS und VIB-A-20xLENS Mikroskop-Objektiven.
Weiteres Zubehör
A-JST-0001
Joystick zur bequemen, manuellen Kontrolle des XY-Positioniertisches.
