全新一代 – 激发无限可能
在研发领域，Polytec 三维扫描式激光测振仪是噪声和振动测量的前沿设备。其配备三个独立扫描头，能全方位捕捉各振动方向的精确信息，为研究提供关键数据。
VibroScan QTec Xtra 3D 应用广泛，在噪声、振动与声振粗糙度（NVH）、声学、结构动力学等多个领域，都发挥着重要作用。它可精准确定工作变形和固有模态，频率覆盖范围高达 32MHz，满足复杂场景的高精度测量需求。
这款设备兼容性强，能与计算机辅助工程（CAE）环境无缝对接，为三维几何建模、模态分析及自动化流程，提供便捷高效的接口，提升工作效率。它采用获专利的 QTec® 多通道干涉技术，增强了红外激光测振仪（SWIR）的信号质量，大幅提升光学灵敏度，缩短测试时间。凭借该技术，设备在黑暗环境，面对生物样本、旋转或移动物体，都能稳定精准测量。这一安全可靠的激光技术，在远距离测量场景中优势突出，为科研工作提供坚实的数据保障 。
亮点
//- 非接触式全场振动测量，具备类似有限元模型（FEM）的空间分辨率
- 在工程表面上拥有最佳信噪比
- 借助QTec®技术，速度提升10倍
- 可升级至振动速度30m/s、频率32MHz
- 先进的几何处理功能，有助于呈现有价值结果
- 基于人工智能的网格生成
- 扩展的评估和脚本编写选项
- 开放的应用程序编程接口（API）和驱动程序
QTec® 多通道干涉技术 - 更快输出结果
专利 QTec® 多通道干涉技术，为红外激光测振仪（短波红外）的信号质量带来了质的飞跃。凭借这一先进技术，在各类表面开展测量工作时，都能以极高的光学灵敏度实现高保真度的数据采集。这一特性使得测试时间大幅缩短，即便是面对深色物体、生物样本，或是旋转、移动中的目标，也能高效完成测量任务。
该技术采用的激光安全性极高，在应对远距离目标测量这类极具挑战性的应用场景时，表现堪称完美。有了 QTec®，振动测量工作变得前所未有的高效、便捷与可靠，能为您提供最为坚实、清晰且无可争议的测量结果。
视频
VibroScan QTec – 全新系列，赋能创新
全新的全场扫描式光学振动测量技术。VibroScan QTec 是结构高度紧凑的扫描式激光测振仪，采用专利多通道干涉测量技术，拥有无可比拟的数据精度。
本视频将为您展示，如何把超高测量精度与高效检测效率落地到实际应用场景中，同时可轻松将 VibroScan QTec 拓展升级至三维振动测量系统。
QTec® 多通道干涉技术 ——高效快速振动测量的专用方案
专利 QTec® 测量技术 从根源上消除噪声干扰，重新定义激光振动测量技术；具备卓越光学灵敏度，可在各类工业被测表面上实现高保真测量，无论是旋转件、运动件还是深色表面均可胜任。
Polytec 旗下的 QTec 激光测振仪采用创新的分集接收多通道干涉技术，通过专利算法对各光路最强信号进行信息均衡融合，始终输出稳定的测量信号。
这项专利激光技术让测量更快速、更简便，可为所有科研研发及产线测试应用提供稳定一致的测量结果。
全自动3D对准
全新的机器视觉技术，让非接触式 VibroScan QTec Xtra 三维扫描式激光测振仪的易用性堪比任何一款手持式单点式激光测振仪，同时大幅降低了用户的培训成本。
尤其在医疗器械高频测试、应力与应变测量等高保真度数据采集场景中，三束叠加激光的自动对准是关键技术保障。
基于机器视觉的 “三维对准扫描” 功能，可在 X、Y、Z 三个方向上实现微米级精度对准，从而显著缩短测试准备时间，并确保高度可靠的测量结果。
量身定做的三维扫描式激光测振仪
搭配专业附件，可实现从微小零部件到大型结构的全场景测量：精准定位噪声源、适配复杂几何结构、在风洞与严苛试验台环境中稳定工作。
机器视觉工具大幅简化测试流程；专业 CAE 接口支持直接导入几何文件，完成模态与应变有限元模型验证。先进的几何处理能力可直观呈现结果，助力深度分析被测结构的动态特性与声学特性。
开放式自动化接口，既支持通过 MatLab™或自定义程序进行复杂数据处理，也能实现模态测试的全流程无人值守。
Polytec 为不同尺寸的被测对象提供成熟、标准化的解决方案。
VibroScan QTec – 专利级测量数据品质
您是否需要快速、可靠地获取全场扫描振动数据？采用 QTec® 多通道干涉技术的扫描式激光多普勒测振仪是您的理想解决方案。简约易用、测量迅捷、结果可靠。
- 信号质量显著优化，可靠性跃升至全新高度
- 测量速度大幅提升，相较以往快达 10 倍之多
- 设置流程尽显用户友好，灵活度实现飞跃式增长
- 业内首款配备 QTec® 技术的氦氖（设备），引领行业新发展
- 技术规格全面改良，性能表现更臻完美
技术规格
测量参数
| 最大带宽 | DC ~ 32 MHz |
| 输出物理量 | 速度、位移及加速度 |
| 最大速度 | 30 m/s |
| 速度档位 | 1 mm/s ~ 30 m/s |
| 最佳速度分辨率 | 4 nm/s/√Hz |
| 最佳位移分辨率 | < 0.1 pm/√Hz |
| 最大加速度 | 10000 km/s² |
| 信号处理 | 双FPGA设计, 960MSamples/s |
光学参数
| 光学设计 | 采用分集接收技术的专利 QTec® 外差式多通道干涉仪 |
| 光学信号稳健度（OSR） | 10000 mm 无信号中断、无散斑测量 |
| 信号优化 | 3 档 |
| 散斑跟踪 | 3 档 |
| 测量激光 | 波长 1,550 nm (短波红外激光，不可见)，激光功率 <10 mW |
| 指示激光 | 波长 520 nm（绿光），激光功率＜1 mW，支持 5 档亮度可调 |
| 指示激光角偏差 | << 0.03° |
| 激光噪声 | 线宽（洛伦兹型）＜100 Hz（决定距离相关噪声大小） |
| 激光波长 | 稳定性：±50 pm |
| 激光器寿命 | （短波红外激光器）预期使用寿命超 100000 小时 |
| 指示激光波长 | 510–530 nm （绿色） |
| 激光安全等级 | Class 2 |
| 最小激光光斑尺寸 | <30µm（3 束光叠加） |
| 测量视场范围 | 数 m² |
| 工作距离 | ~ 500mm … 10m |
| 微小物体测量 | 可低至平方毫米级别 |
| 聚焦方式 | 手动聚焦与软件控制聚焦 |
| 几何测量 | 与摆镜耦合的激光雷达传感器 |
摄像机
| 摄像机分辨率 | 全高清 |
| 总变焦倍数 | 120x |
| 光学变焦倍数 | 30x |
| 视场角范围 | 63,7°(广角端) ~3,2° |
扫描系统
| 扫描角度 | 50° × 40° |
| 角分辨率 | <0.0008° |
| 光斑稳定性 | <0.001°/h |
| 每秒最大扫描点数 | 50 |
| 扫描点密度 | 512 × 512 个扫描点，支持配置更高分辨率 |
| 摆镜控制 | 通过软件控制；支持外部控制接口，可实现跟踪和连续扫描测振 |
连接性
| 通信接口 | 以太网、Wi-Fi、外部扫描器控制接口 |
| 组件间同步方式 | 80 MHz 时钟，星型拓扑分布 |
数据采集
| 信号输出 | 测振仪：
|
| 信号发生器输出电压 | +/- 10V |
| 信号输入 |
|
| 数字输入 / 输出 |
|
投资保障
| 软件更新 | 支持通过 Polytec Update 工具进行在线和离线更新 |
| 原厂延保 | 5 年 |
系统参数
| 配置与数据采集软件 | 配套 PSV 软件，已预装在包装内的高性能笔记本电脑上；也可在任意高性能 Windows 11 笔记本上运行 |
| 工作温度 | -10 ℃ ～ +45 ℃（14 ℉ ～ 149 ℉）；≤40 ℃（104 ℉）时采用被动无风扇散热 |
| 功耗 |
|
| 便携性 | 紧凑一体化设计 |
| 测振仪尺寸（含把手，宽 × 长 × 高） | 187 x 391 x 177 mm |
PSV 软件
系统设置
| 工作流 | 从参数设置到开始测量的分步用户引导 |
| 激光运动校准 | 通过图像处理自动或手动校准 |
| 测振仪的现场安装与校准 | 基于三激光束叠加技术的自动化三维对准，精度可达 30 µm |
| 测点的几何定义方式 |
|
| 几何形貌测量 | 通过集成距离传感器实现三维几何形貌采集 |
| 几何文件导入 | 支持通用文件格式（UFF、UNV）、STL、OBJ、PLY、ASCII（CSV）、ASAM ODS（部分为选配功能） |
| 几何与纹理导入功能 | 支持 OBJ、PLY 格式，实现 ODS（工作变形）的真实感可视化 |
| 几何编辑功能 | 支持细化、粗化网格，创建连接关系 |
| 三维几何 - 边缘检测 | 可自定义容差范围的三维边缘激光阴影遮挡检测 |
| 载荷下测量网格位移补偿 | 通过标记跟踪的图像处理技术实现补偿 |
| 焦点分配 | 可自动或手动分配至测点或组件 |
| 指示激光偏移校准（提升局部精度） | 支持，适用于微小物体测量 |
数据采集
| 中央数据模型 | 采用开放 SVD 文件格式，可存储测振仪与外部传感器的振动数据、视频图像、测量设置等信息 |
| 系统组件间测量同步 | 自动同步 |
| 多设备配置同步 | 支持以太网、触发信号同步 |
| 测振仪远程控制 | 支持多台测振仪（含参考测振仪）的远程控制 |
| 信号发生器输出波形 | 提供预定义信号（正弦、随机、扫频、猝发、线性扫频）和用户自定义信号，含适用于 MIMO 测量的不相关信号 |
| MIMO（多输入多输出）测量 | 支持主成分分析（PCA）、偏相干分析 |
| 实时信号分析 | 支持，可触发智能平均和信号增强功能 |
数据评估
| 频谱分析 |
|
| 变形 / 工作变形（ODS）分析 |
|
| 应力与应变计算选配件 |
|
| 时域 / 转速 / 阶次分析 |
|
数据导入与导出
| 导入 / 导出过滤器 |
|
| 模态振型或时域数据（波传播）动画导出 | 支持格式：动态 GIF、MP4、WMV |
自动化与脚本
| 编程接口（API） | 提供 Polytec File Access 编程与脚本接口，支持通过 COM 组件模型的外部应用进行数据读取、编程与脚本控制，兼容 Visual Basic .NET、C#、MATLAB、LabVIEW、Python 等开发环境 |
| 宏编程 | 兼容 Visual Basic for Applications（VBA），可实现测试流程与数据分析的自动化；提供示例宏，便于快速上手 |
| 机器人自动化接口 | RoboVib 软件（适配库卡机器人）与 RoboVib Bench 软件（支持转台自动化） |
| 驱动程序 | 提供 Linux 和 Windows 平台的开源驱动，支持集成到外部应用中，附带 C++、Python、LabVIEW 和 MATLAB 的编程示例 |
后处理
| 信号处理器 | 提供类电子表格界面，可对测量数据执行数学运算。支持实时数据处理与离线后处理（可选功能） |
软件维护服务
| 基础软件维护 | 包含 1 年的软件更新服务 |
| 高级软件维护 | 额外的维护与软件更新服务，可按 12 个月为单位续购 |
| 高校计划 | 高校及教育机构专用软件选项包，包含终身软件维护服务（需遵守相关条款） |
附件和选配件
PSV-G-700 高精度形貌扫描单元
集成式高性能激光测距传感器，从扫描式激光测振仪视角测量样品几何形状
PSV-A-526 保护镜头
保护扫描头免受灰尘、风的影响，并避免高分贝声激励对其造成损害
A-MIR-S001/ A-MIR-S002 反射镜组
在空间受限、难以直接测量的区域开展工作时，借助反射镜组，测量作业便能顺利进行
PSV-A-T51 电动三脚架
此电动支架专为安装三个扫描头设计，轻松完成系统布局的重新搭建，节省大量时间。同时，支架能够升高测量点位，灵活适配各类测量场景

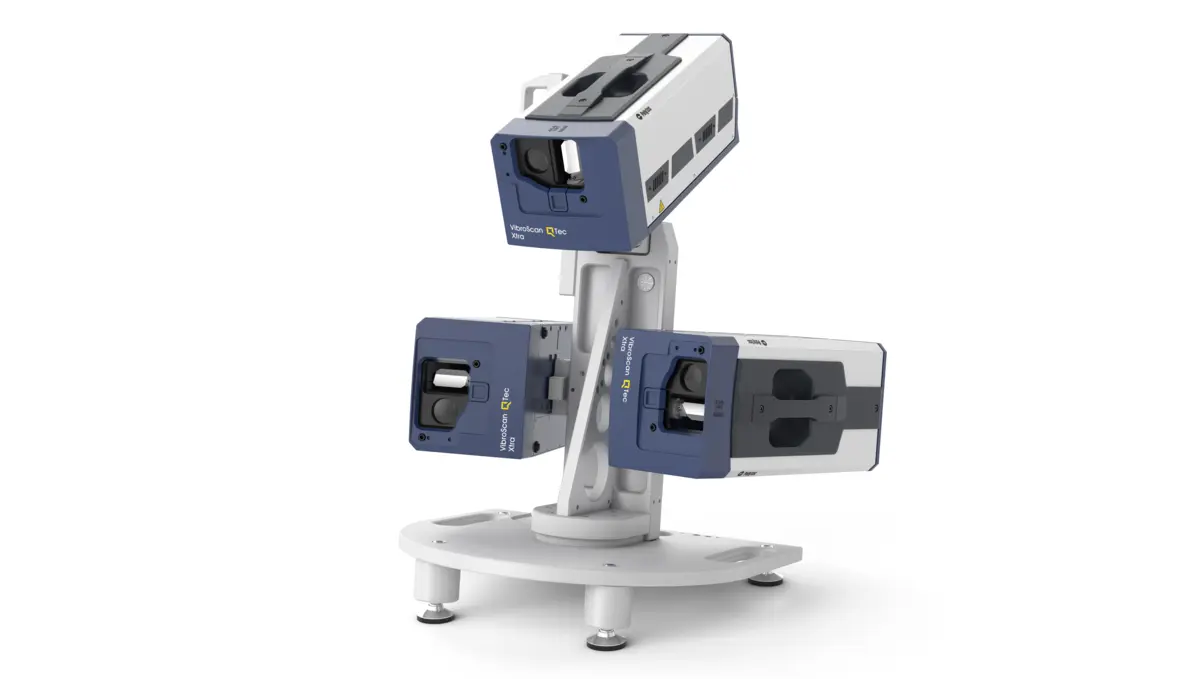

PSV-A-T34 桌面式三脚架
用于稳固支撑三台 VibroScan QTec 设备。其布局设计经过优化，在对小型部件进行面内测量时，能发挥最佳效能
PSV-A-T35 Table Tripod
Rigid support of 3 scanning heads. Provides a narrow configuration optimized for out-of-plane performance with small parts.
PSV-A-655-S Alignment Object (Set)
Precision patterned and lightweight CFRP plate including
adjustable stand for automatic 3D alignment.
PSV-A-018 移动式工作站
适用于 VibroScan QTec Xtra 3D 的移动式工作站 PSV-A-018。该工作站有足够空间容纳所有组件和配件，还配备了一块超大屏幕
A-RMK-0004 机架安装套件
机架安装套件，配有两个前把手和安装支架，用于将 VibroScan 的前端 PSV-F-700 安装在 19 ‘’的机架上
可扩展自动模态锤（SAM）
在开展试验模态测试时，可利用本设备，以稳定、可重复的力值对样品实施激励。设备配置灵活多变，能够杜绝二次敲击现象，确保测试数据稳定可靠
Qlws 轻质激振器
Qsources Qlws 轻质激振器，具备自支撑与自动校准功能，采用独特的动态解耦电磁设计。这款激振器专为有限空间内的模态测试量身打造，能够稳定、精准且可重复地为结构提供激励，助力测试高效开展
A-AMP-0001 信号发生器功放
将最大 2V 的输出信号放大至最大 10V，带宽最高可达 32 MHz
PSV-A-EXT 外部扫描控制
借助外部电压信号，系统可实现对扫描摆镜的额外闭环控制。该特性不仅为连续扫描测振技术的顺利实施提供了硬件支持，还在诸如结构动态追踪监测、运动目标特性测量等应用场景中发挥重要作用
PSV-A-430 Acoustic Gate Unit
Activates the gate input if a noise exceeds a certain threshold. Suitable for event trigger applications such as brake squeal measurements.
