试验模态分析简明指南

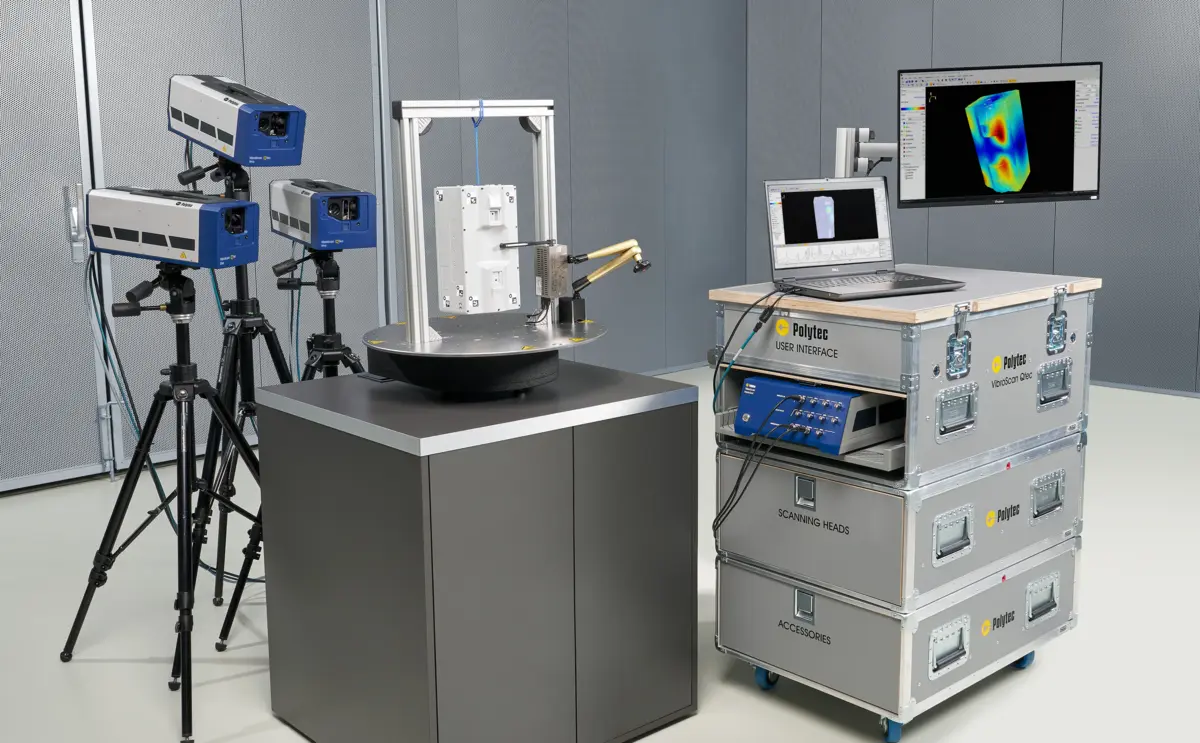

RoboVib® Bench 该方案利用Polytec的光学3D扫描激光测振仪，可实现全自动的整机试验模态分析。其易于配置的软硬件可无缝集成到Polytec扫描振动测量工作流程中，并通过自动重新定位被测设备（DUT），取代了手动且繁琐的传感器重新定位操作，从而节省时间。对被测设备（DUT）进行360°测量，其便捷程度堪比仅从单侧进行测量。
亮点
//- RoboVib® Bench 自动模态试验台
- 集成到CAE工作流中
- 生成全身3D振动数据集
- 占地面积小，适用于实验室使用
- 可处理重量不超过 50 公斤（110 磅）的工件
- 与PSV 软件对接
- 开箱即用——无需安装
实现模态测试的自动化

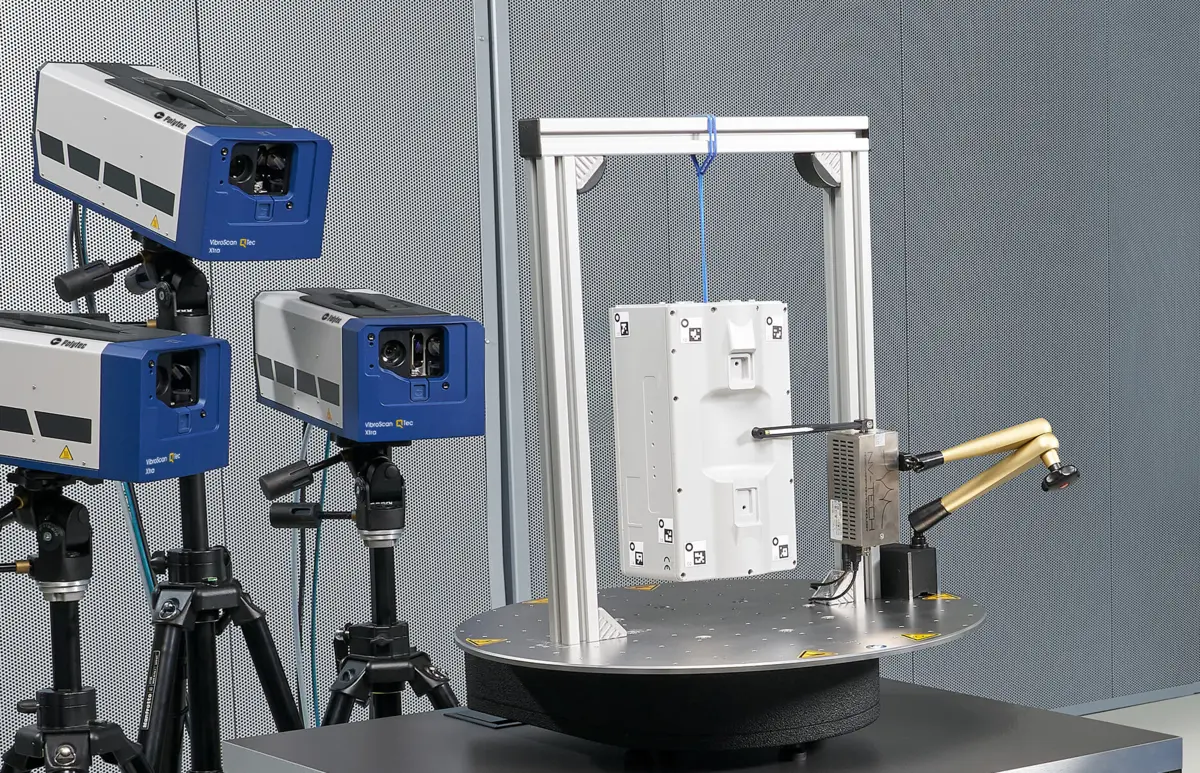

紧凑的占地面积以及所有组件的独立定位，使得该系统可在实验室环境中对重量不超过 50 公斤（110 磅）的小型和中型被测设备（DUT）进行测试。RoboVib® Bench 可将扫描式激光测振仪的测量结果转换为基于软件定义的测试，该测试采用来自 CAE 的测试几何模型，并返回完整的模态数据集，同时可根据需求提供被测设备的更新后几何模型。 面包板式磁钢底板可安全固定被测对象，并支持单独安装自动模态锤或惯性振动台等测试设备。
RoboVib® Bench 该产品使测试工程师和技术人员能够以最高空间分辨率执行自动化模态测试，且无需像传统机器人系统那样满足特殊的安全要求。该产品特别适用于较小的测试对象，例如控制单元或变速箱壳体，并为声学优化提供了高效的解决方案。
