Modulare Sensorlösung, die sich Ihren Anforderungen anpasst
VibroFlex vereint sechs spezialisierte Sensorköpfe und zwei bewährte Lasertechnologien in einer intelligenten, modularen Plattform – von mikroskopischen Strukturen bis hin zu großen, weit entfernten Objekten. Das in enger Zusammenarbeit mit Kunden entwickelte System wird kontinuierlich weiterentwickelt, um den realen Herausforderungen in Forschung und Entwicklung, Produktionsprüfung und Qualitätssicherung gerecht zu werden.
Mit tausenden installierten Systemen weltweit bietet Polytec nicht nur ein zuverlässiges Messsystem, sondern auch weltweite Anwendungsexpertise, um Herausforderungen schnell zu lösen und Entwicklungsprozesse zu beschleunigen.
Die Flexibilität in der optischen Schwingungsmessung
Laser-Doppler-Vibrometer von Polytec verbinden exakte optische Schwingungsmessung mit einfacher und schneller Bedienung. Sie arbeiten vollkommen berührungslos und erfassen die realen Schwingungen selbst kleinster und leichter Bauteile absolut unverfälscht.
Mit VibroFlex bietet Polytec maximale Flexibilität in der optischen Schwingungsmessung. Die modulare Sensorlösung passt sich Ihren Anforderungen an und ermöglicht Messungen von mikroskopischen Strukturen bis hin zu großen Maschinen aus sicherer Entfernung. Nutzen Sie das System in Forschung und Entwicklung, um die Markteinführung neuer Produkte zu beschleunigen, oder für kosteneffiziente Inline-Inspektionen.
fach
Das VibroFlex Connect+ Frontend bietet eine phasensynchrone Referenzerfassung, eine encoderbasierte Ordnungsanalyse, einen integrierten Signalgenerator sowie PTP-synchronisierte Multivibrometer-Setups mit WiFi-Steuerung über VibSoft. Lösen Sie Schwingungen von DC bis zu 32 MHz auf, quantifizieren Sie Schwingweg im Sub-Pikometerbereich und erfassen Sie Geschwindigkeiten von bis zu 30 m/s.
Die Faseroptik ermöglicht den Zugang zu engsten Räumen, die Differenzialoptik erlaubt die Analyse von Relativbewegungen und die integrierte Kamera sorgt für eine präzise Positionierung des Lasers. Messen Sie zuverlässig auf praktisch allen Oberflächen und aus großen Entfernungen.
Highlights
- Hochpräzise, berührungsfreie Schwingungsmesstechnik
- Konfigurierbare Bandbreite von DC bis 32 MHz mit höchster zeitlicher Auflösung
- Flexible, modulare Sensorlösung, die sich Ihren Anforderungen anpasst
- Encoder- und Tacho-Eingang für die Ordnungsanalyse und Testläufe
- Referenzkanal und Signalgenerator für die Messung von Übertragungsfunktionen
- VibroLink – digitale Schnittstelle für die komfortable Übertragung von Messdaten über Ethernet oder WLAN (TCP/IP)
- Synchrone Ausgabe von Schwingweg, Geschwindigkeit und Beschleunigung
- Unterstützt QTec-Sensorköpfe mit patentiertem Mehrweg-Interferometer für ein optimales Signal-Rausch-Verhältnis
- Verlässliche Messdaten von allen Oberflächen (dunkel, ölig, glänzend, heiß)

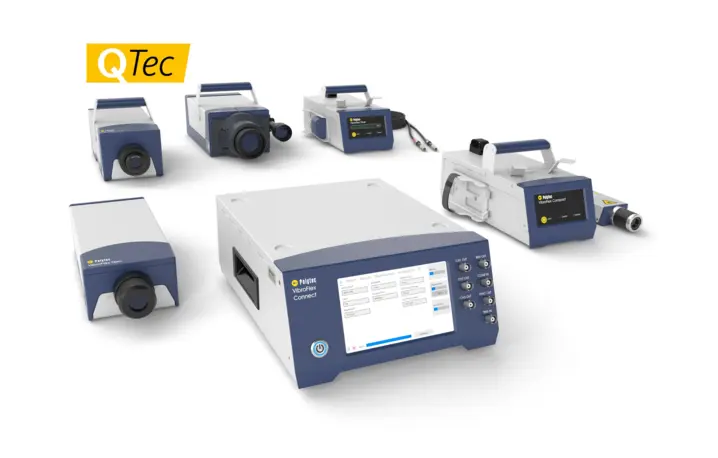

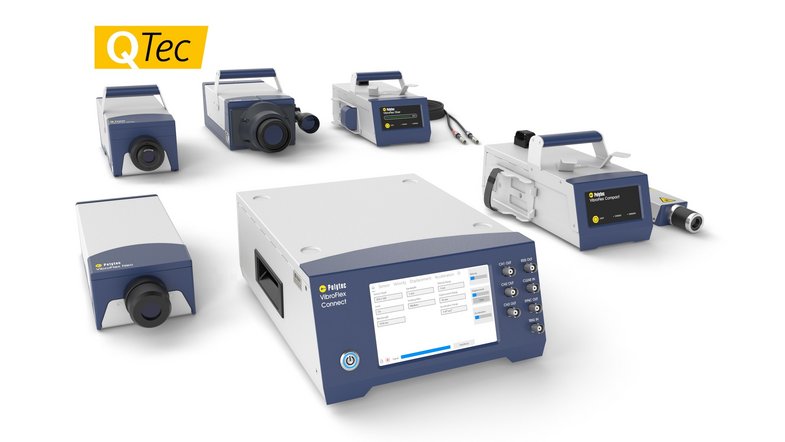

Die VibroFlex Produktfamilie im Überblick

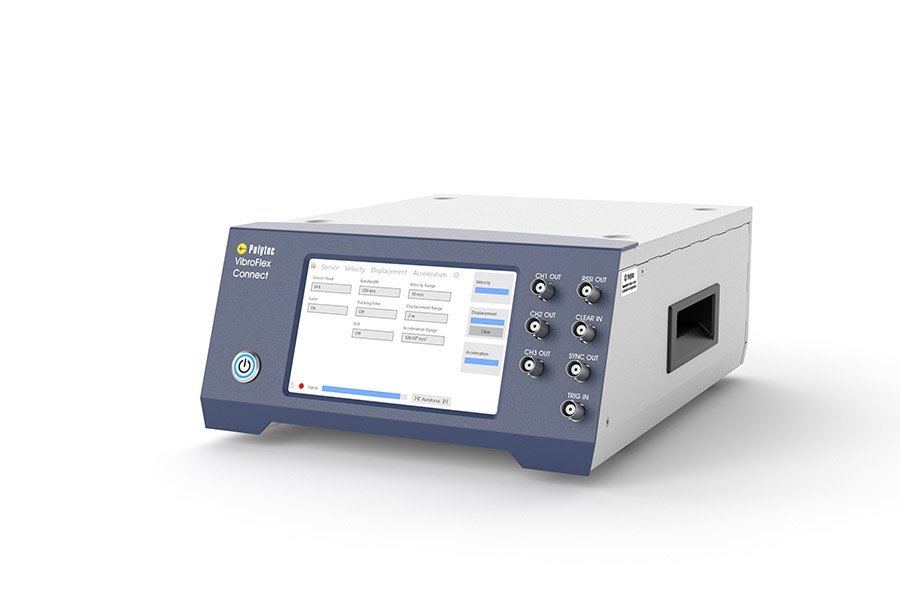

VibroFlex Connect+
Das flexible Herzstück des modularen Schwingungsmesssystems
Als Herzstück der VibroFlex-Familie vereint das Connect+ Frontend modernste FPGA-basierte Dekodierung mit nahtloser WLAN- und Ethernet-Konnektivität. Es dient als zukunftssichere Schnittstelle für alle Sensorköpfe und verfügt über einen Referenzkanal, einen integrierten Signalgenerator sowie einen Tacho-Eingang, um hochpräzise Daten für anspruchsvolle Forschungs-, Entwicklungs- und Qualitätskontrollaufgaben zu liefern.
Die richtige Wahl für Ihre Anwendung
VibroFlex Xtra Fiber
Überwinden Sie physische Hindernisse: Messen Sie präzise auch auf engstem Raum, an tief eingebauten Bauteilen oder an schwer zugänglichen Stellen.

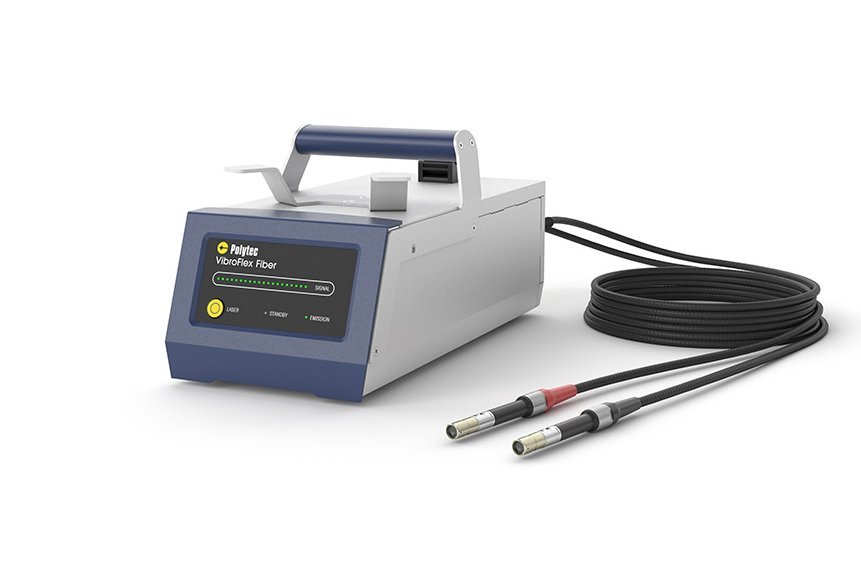

VibroFlex Fiber
Messen Sie die tatsächliche relative Bewegung zwischen zwei Punkten direkt phasenstabil und ohne Nachbearbeitung.

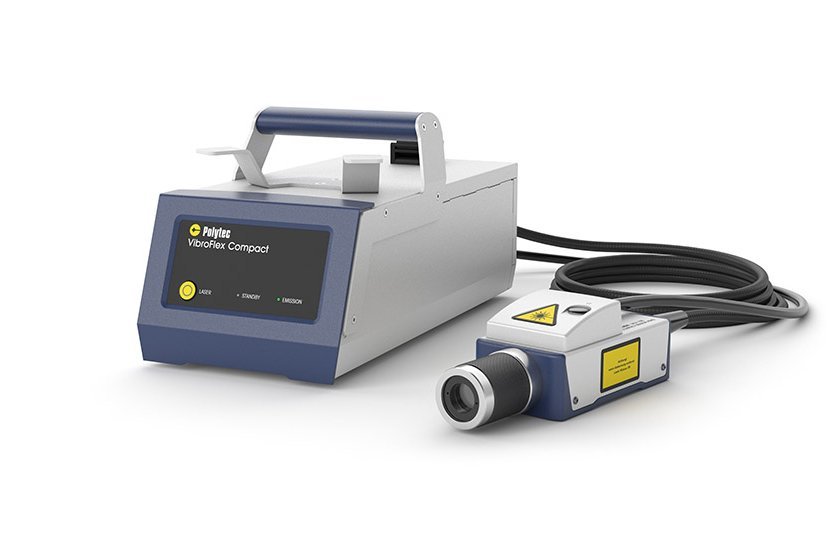

VibroFlex Compact
Integrieren Sie das System problemlos in beengte Testaufbauten und Fertigungslinien. Mikroskopobjektive ermöglichen die direkte und hochpräzise Analyse von Mikrostrukturen.

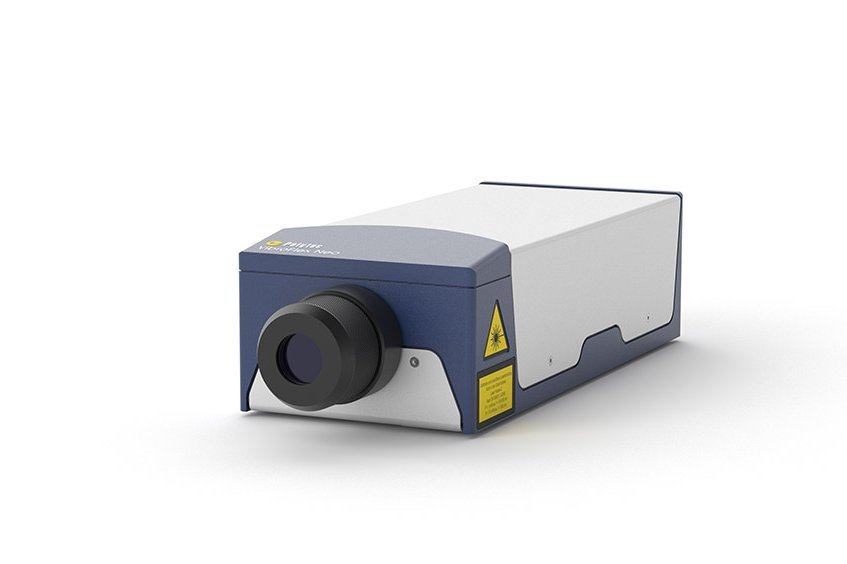

VibroFlex Neo
Mit dem VibroFlex Neo messen Sie Schwingungen hochauflösend durch transparente Medien wie Glas oder Wasser hindurch. Das System eignet sich ideal für Klimakammertests und die Analyse von Flüssigkeiten.

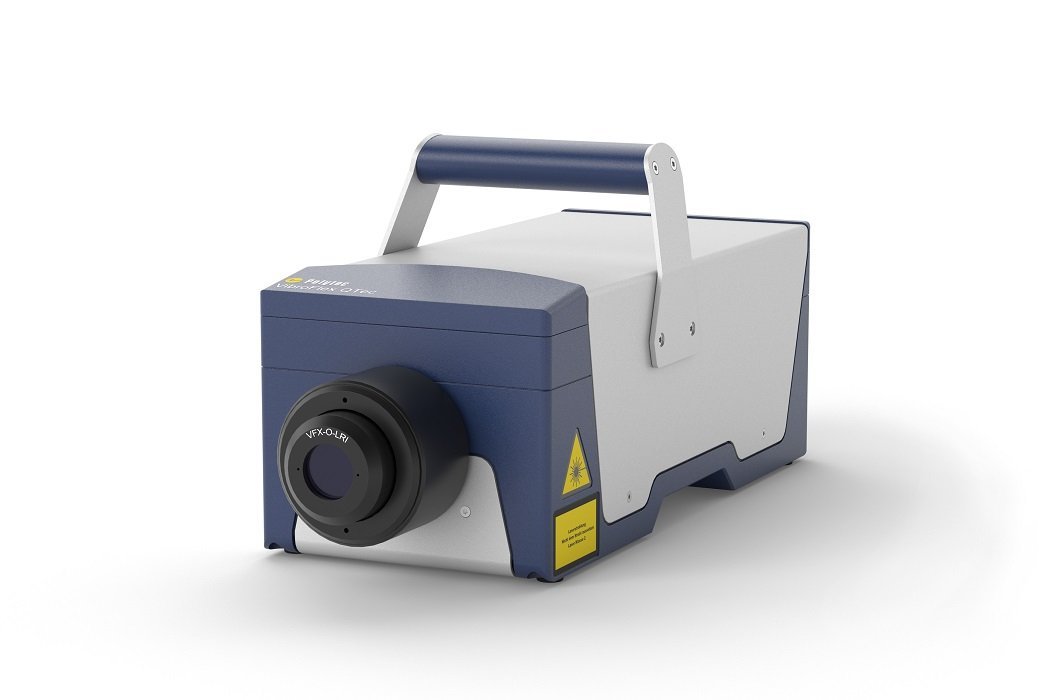

VibroFlex QTec
Dank der patentierten QTec®-Mehrweginterferometrie liefert dieser Sensor stabile, rauscharme Signale auf öligen, glänzenden, dunklen oder rotierenden Oberflächen, ohne dass eine Oberflächenvorbereitung erforderlich ist.

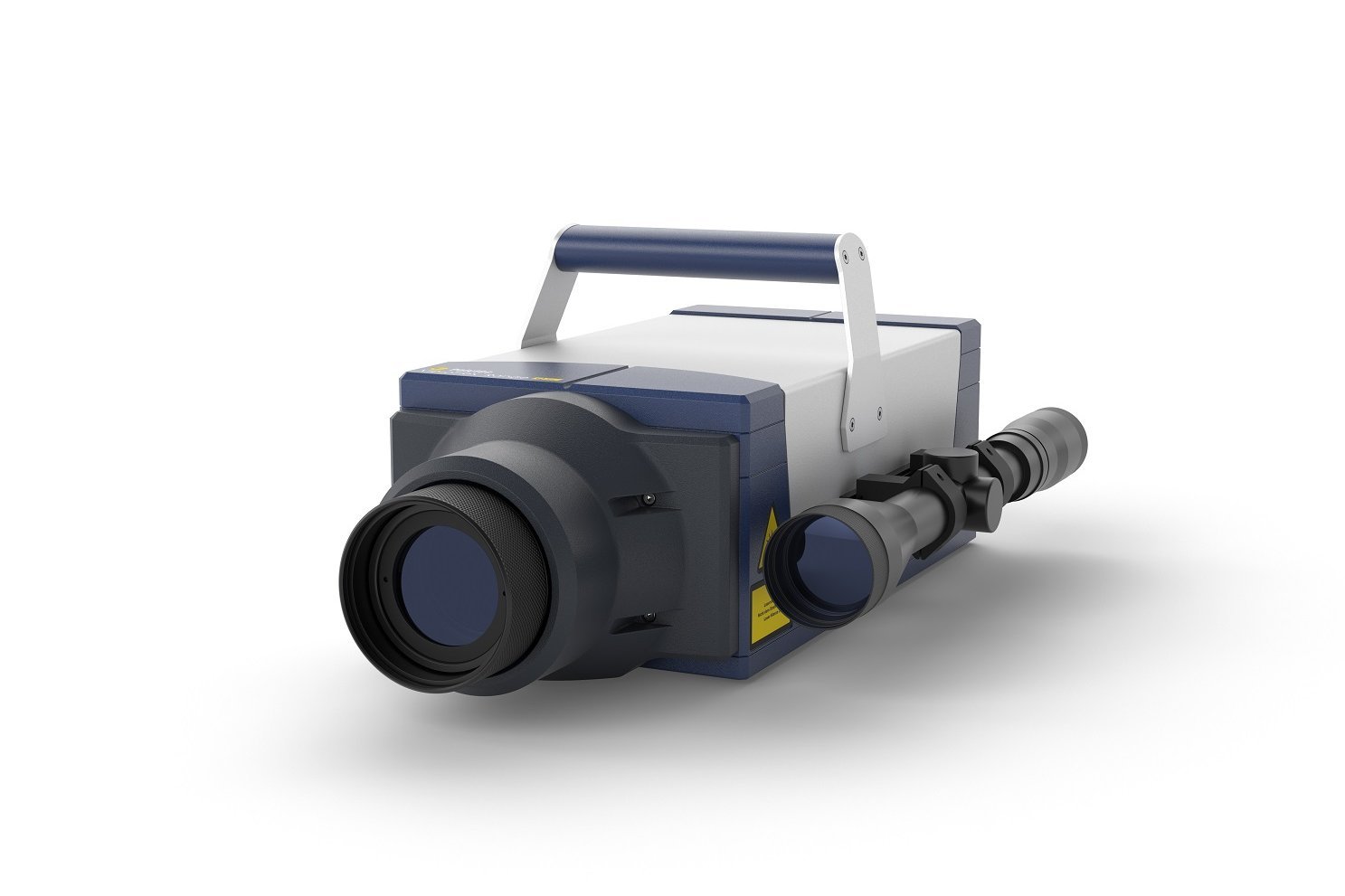

VibroFlex Range
Das VibroFlex Range ermöglicht berührungslose Messungen aus einer Entfernung von über 500 m und ist damit die ideale Lösung für Gefahrenbereiche, große rotierende Maschinen oder schwer zugängliche Infrastruktur.
VibSoft
Datenerfassung und -analyse für die Laservibrometrie
VibSoft ist ein umfassendes und benutzerfreundliches Softwarepaket zur Erfassung und Analyse von Schwingungsdaten. VibSoft schließt die Lücke zwischen der Erfassung von Rohsignalen und der fundierten Analyse von Schwingungsmessdaten und bietet optimale Leistung in Verbindung mit Laser-Doppler-Vibrometern.
Fünf Gründe, sich für VibroFlex zu entscheiden
1. Die bewährteste PlattformTausende Installationen weltweit und jahrzehntelange Anwendungserfahrung – direkt integriert, um Ihre Aufgaben optimal zu unterstützen. |
2. Maximale Flexibilität bei der MessungSpezialisierte Sensorköpfe für jede Anwendung, kombiniert mit flexiblen Signaleingängen und leistungsstarken Konnektivitätsoptionen. |
3. Optimierte, vernetzte WorkflowsVibSoft und VibroLink integrieren Hardware, Software und Datenfluss für eine nahtlose Analyse im Zeit- und Frequenzbereich. |
4. Zukunftssicheres, modulares KonzeptStarten Sie mit dem, was Sie heute benötigen, und erweitern Sie das System, wenn Ihre Anforderungen wachsen. Das modulare Konzept schützt Ihre Investition. |
5. Flexibler Zugang zur Lösung von SchwingungsproblemenAnwendungsexperten, Serviceteams und flexible Modelle wie PolyRent und PolyMeasure garantieren Ihnen die passende Unterstützung in jeder Phase. |
Schwingungsmessung für F&E und Qualitätskontrolle
VibroFlex misst Schwingphänomene berührungsfrei und flexibel von DC bis 32 MHz und detektiert kleinste Schwingungen im Subpicometer-Bereich bis hin zu 30 m/s schnellen Bewegungen. Schwer zugängliche Messstellen erreichen die Kompakt- oder Faseroptiken mit Leichtigkeit. Die integrierte Kamera hilft zielsicher beim Positionieren des feinen Laserpunktes. Das Laservibrometer misst verlässlich auf allen Oberflächen – egal ob dunkel, ölig, glänzend oder glühend heiß sowie aus über 500 m Entfernung.
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
Alles schwingt - VibroFlex als neue Flexibilität der optischen Schwingungsmessung
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die beste Lösung für Ihre Anforderungen.
