Vibroakustische Güteprüfung lasergenau

Das IVS-500 Industrie-Vibrometer ist der Schlüssel zur schnellen, flexiblen und verlässlichen Qualitätskontrolle hinsichtlich Schwingung, Akustik und Körperschallanalyse und ermöglicht damit äußerst zuverlässige Gut-Schlecht-Entscheidungen im Produktionsumfeld und in der Fertigungslinie. Der wartungsfreie Laser-Schwingungssensor misst berührungslos und präzise selbst in anspruchsvoller Industrieumgebung und auf nahezu allen Oberflächen. Das IVS-500 eignet sich zu effizienten in-line und end-of-line Schwingungstests und hilft, Kosten und Ertrag zu optimieren sowie Pseudoausschuss verlässlich zu vermeiden.

Highlights

  • Eindeutige, wiederholbare Gut/Schlecht-Bewertung in der Fertigungskontrolle
  • Berührungslos messen mit Laserpräzision
  • Flexible Arbeitsabstände bis zu 3 m mit Autofokus
  • Vielseitig durch großen Frequenzbereich bis 100 kHz
  • Robuste, wartungsfreie Sensortechnik
  • Einfaches Integrieren und Positionieren

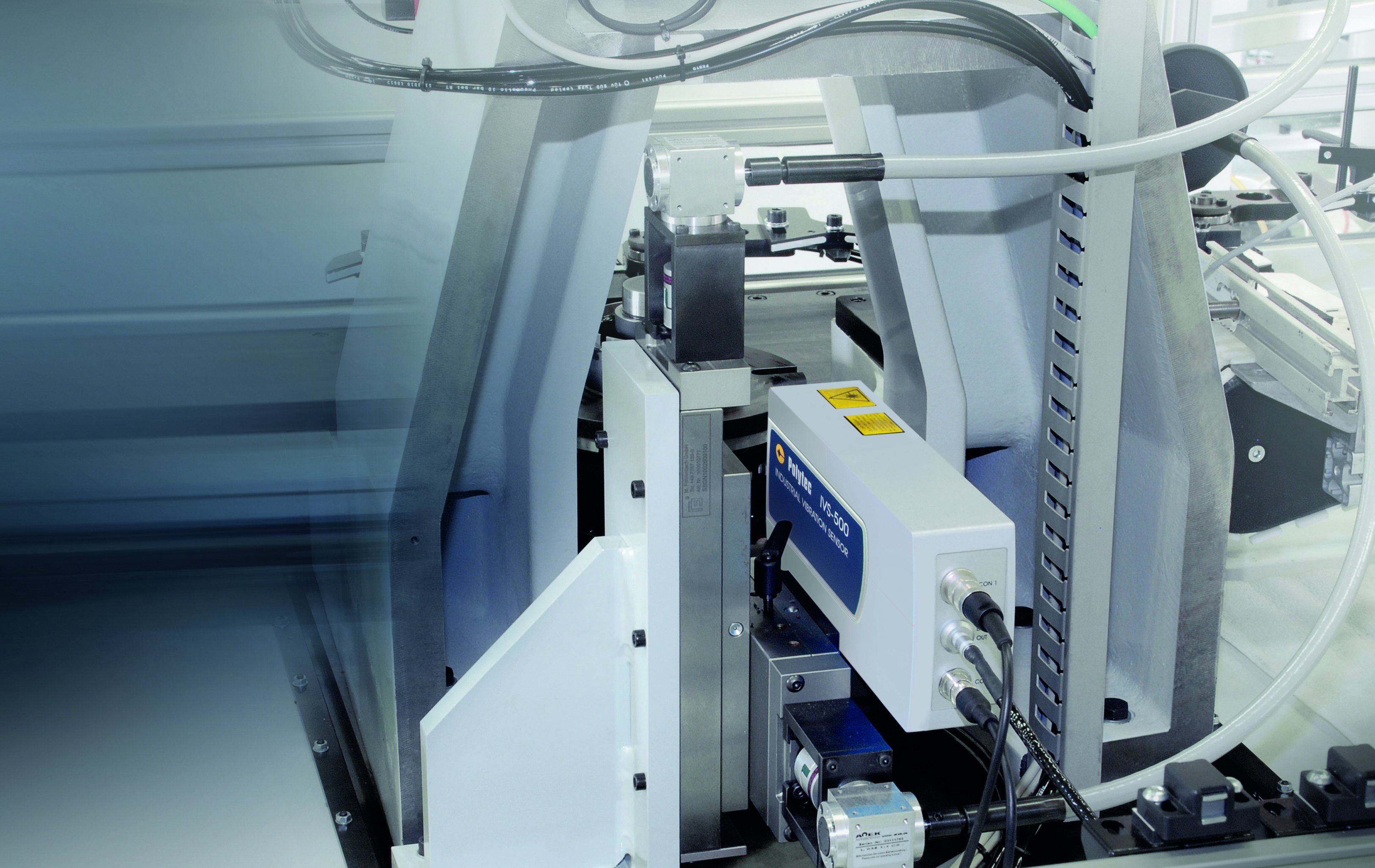

Kosteneffiziente und verlässliche Fertigungskontrolle

Das IVS-500 trägt maßgeblich zur Kostenreduktion und Produktivität bei, durch reduzierten Pseudo-Ausschuss in der Fertigung. Das kompakte Design und der durchdachte Aufbau ermöglichen eine elegante Integration in Produktionsanlagen. Ergänzt um die Software QuickCheck bietet Polytec eine komplette Lösung zur verlässlichen Gut-Schlecht-Bewertung.

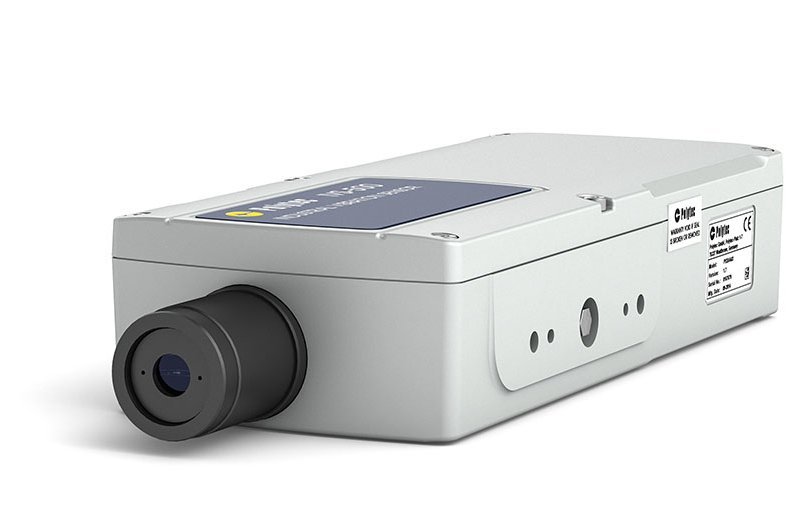

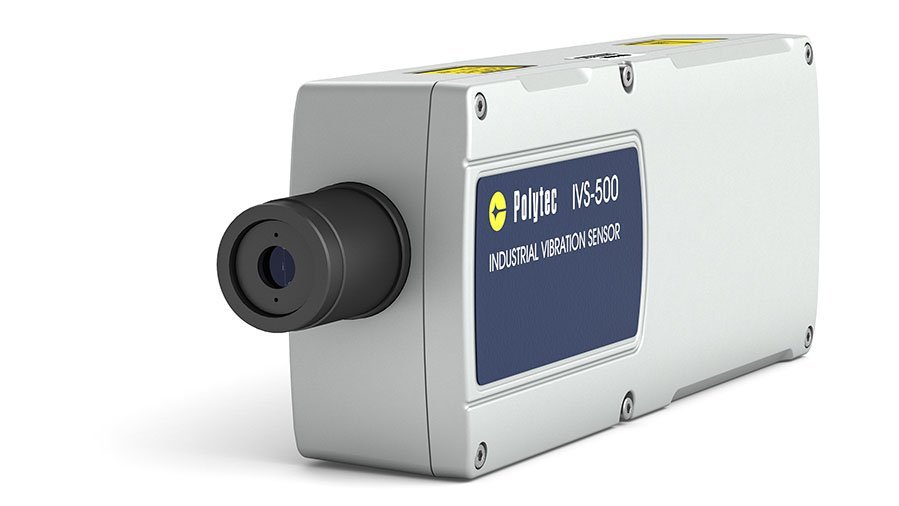

Das IVS-500 kommt als kompaktes All-In-One Gerät mit integrierter Decoder-Elektronik. Wählen Sie das passende Modell für Ihre Anwendung – für niedrige Frequenzen oder bis in den Ultraschallbereich hinein, für kleine oder große Schwinggeschwindigkeiten. Der optionale Remote- und Autofokus sorgt beim Adaptieren an verschiedene Prüflingsgeometrien für ein optimales Signal-Rausch-Verhältnis (SNR) bei jedem Prüfling.

Alle IVS-500 Modelle sind mit einem analogen Geschwindigkeitsausgang ausgestattet und sind voll kompatibel zu allen gängigen Datenerfassungssystemen. Über die serielle Schnittstelle können diese bequem vom Computer oder dem Prozessleitsystem aus gesteuert werden.

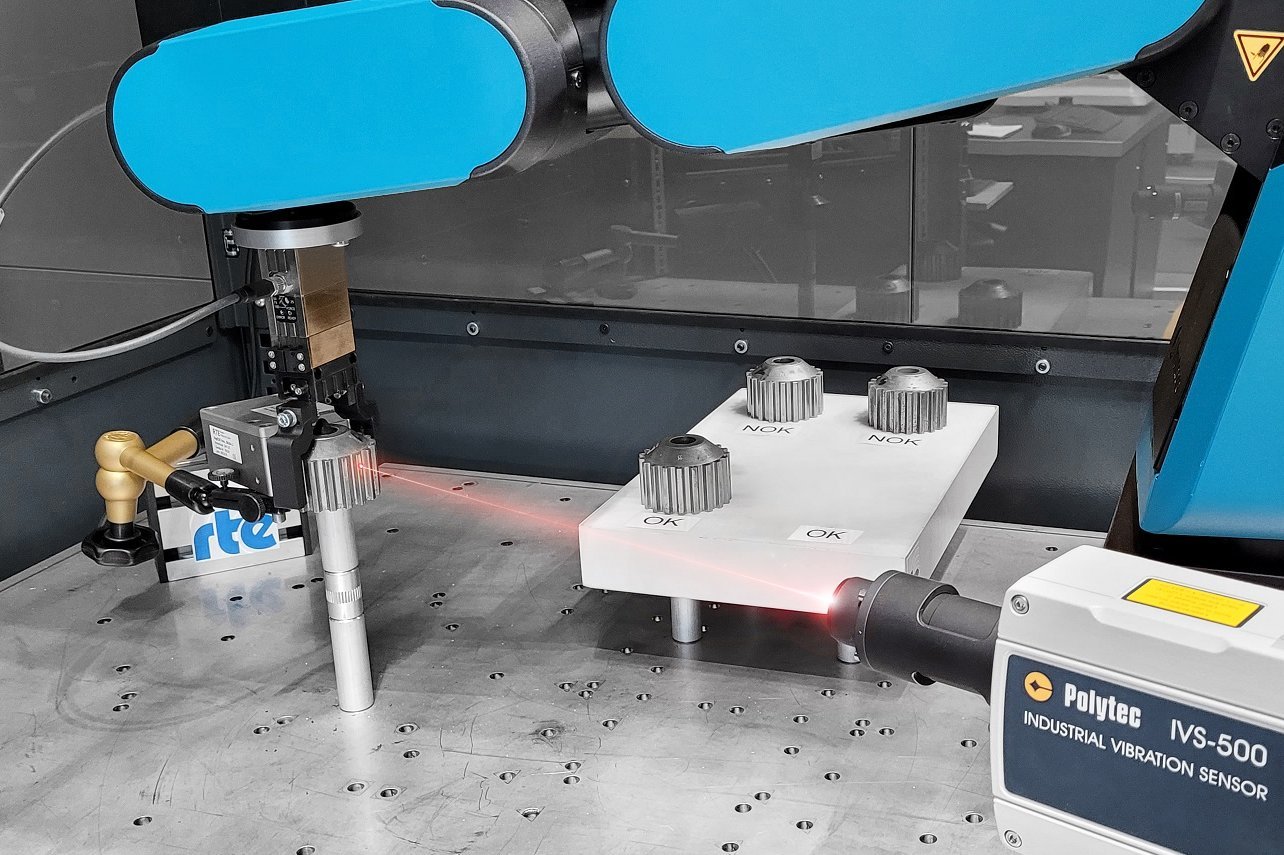

Vibroakustische Qualitätskontrolle

Zubehör

Optisches Zubehör

VIB-A-210 90° Umlenkeinheit

VIB-A-220 Schutzfenster mit Rohr

Schützt die Objektivlinse des Laservibrometers vor Staub, Öl und Verschmutzung. Mit Rohr vor der Scheibe für zusätzlichen Schutz.

VIB-A-221 Schutzfenster flach

Schützt die Objektivlinse des Laservibrometers vor Staub, Öl und Verschmutzung. Flache Ausführung für leichte Reinigung.

VIB-A-230 Freiblasvorrichtung

Für verbesserten Schutz des Schutzfensteres vor Ölnebel und Staub.

VIB-A-240 Pneumatischer Strahlverschluss

Mechanische Verschlussklappe schützt das Schutzfenster vor Staub und Verschmutzung.

Stative, Teststände, Verstelleinheiten

VIB-A-P07 Justierbare Montageplatte

Zum Montieren und Ausrichten in Produktionslinien und Messzellen. Erlaubt einen Winkelausgleich von ± 1,3° um die Hoch- und Querachse.

VIB-A-P09 Justiervorrichtung

Zum Montieren und Ausrichten in Produktionslinien und Messzellen. Erlaubt die Justierung mit 2 Translations- und 2 Rotationsfreiheitsgraden (Schwenken, Neigen).

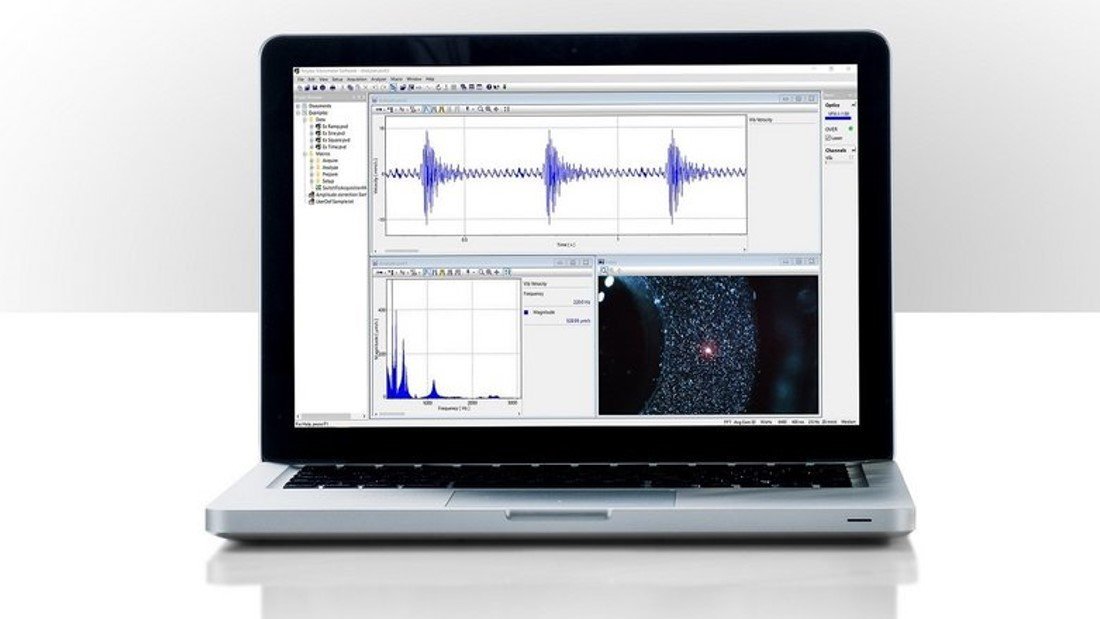

Software, Datenerfassung

IVS-500-Prog Programmiersoftware

Ermöglicht das Umkonfigurieren der werkseitigen Geräteeinstellungen.

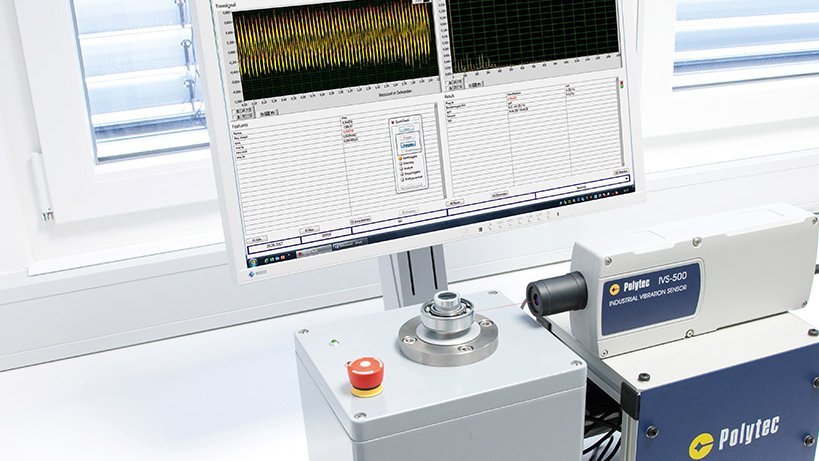

Software QuickCheck for production testing
Software QuickCheck for production testing

SonicTC QuickCheck

Diagnosesoftware für die akustische Güteprüfung.

SonicTC Quick Check

Weiteres Zubehör

IVS-E-500 Anschlussbox

Hutschienen-montierbare Anschlussbox zum Bereitstellen von Schnittstellen und zur Spannungsversorgung des IVS-500.

IVS-A-510 Signalpegelanzeige

Handgerät zum direkten Anschluss an den IVS Messkopf oder die Anschlussbox IVS-E-500.

VIB-A-310 Justierhilfe

Erlaubt Ausrichtung des Laserstrahls rechtwinklig zur Objektoberfläche für beste Signalqualität.

VIB-A-320 Gliedermaßstab

Zeigt die Visibilitätsmaxima für optimale Arbeitsabstände.
