Hohe Empfindlichkeit für Messungen auf engstem Raum

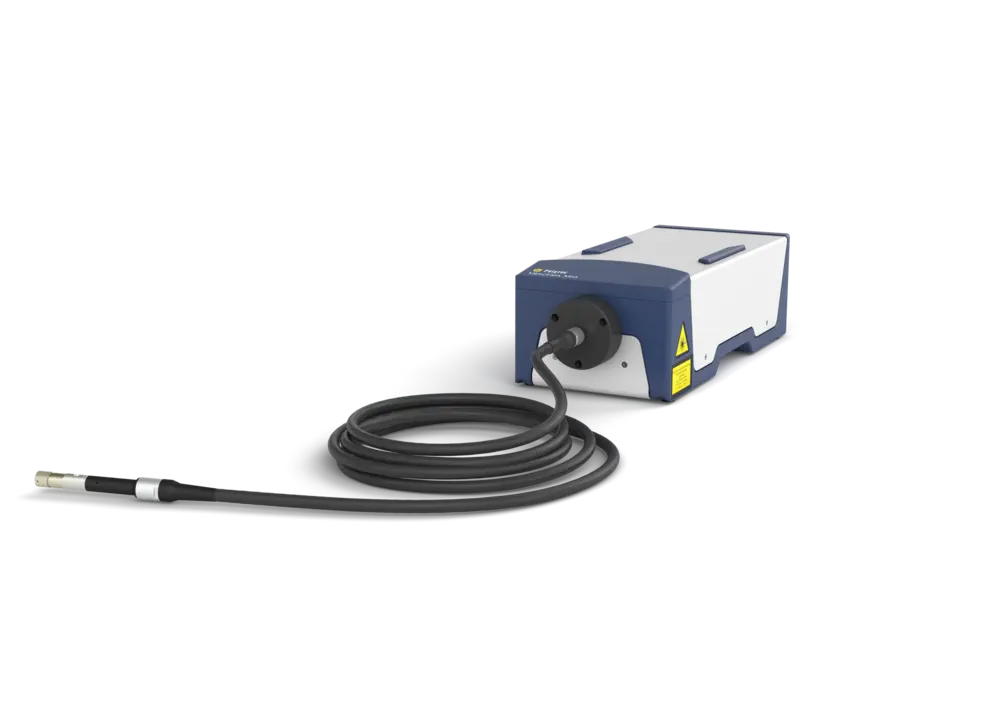

Der VibroFlex Xtra Fiber ist ein faseroptischer Vibrometer-Sensorkopf, der speziell für kurze Messabstände und schwer zugängliche Bereiche entwickelt wurde. Schlanke, flexible Glasfaserkabel ermöglichen den Zugang selbst zu engsten Bauräumen und schmalen Öffnungen. Der SWIR-Laser liefert eine hohe optische Empfindlichkeit für anspruchsvolle Oberflächen in F&E und Qualitätssicherung, während das fest verbundene Glasfaserkabel und die kompakten Mini-Sensorköpfe für stabile, zuverlässige Messungen sorgen.
VibroFlex – die unübertroffene Flexibilität der Laser-Schwingungsmessung.
Highlights
- Maximale Signalqualität auf jeder Oberfläche – selbst bei dunklen, biologischen oder bewegten Objekten
- Messfleck im Mikrometerbereich für kleinste Strukturen
- Hoher Dynamikbereich bis zu 30 m/s
- Faseroptischer Sensorkopf mit 10 mm Durchmesser für schwer zugängliche Messstellen
- Umfangreiches Zubehör für unterschiedlichste Messaufgaben
Kontaktieren Sie Ihren PolyXpert
Kontaktieren Sie Ihren PolyXpert
Sprechen Sie uns gerne an! Wir finden die richtige Lösung für Ihr Messproblem.
Technische Daten
| Eignschaft | Wert |
|---|---|
| Max. Frequenzbandbreite | DC – 32 MHz (Connect+) |
| Messgrößen | Geschwindigkeit, Schwingweg, Beschleunigung |
| Max. Schwinggeschwindigkeit | ±30 m/s |
| Messbereiche Geschwindigkeit | ±1 mm/s – ±30 m/s |
| Beste Geschwindigkeitsauflösung | 7 nm/s/√Hz |
| Beste Wegauflösung | < 570 fm/√Hz |
| Max. Beschleunigung | 100,000 km/s² |
| Signalverarbeitung | FPGA-basiert |
| Eigenschaft | Wert |
|---|---|
| Optisches Prinzip | Heterodyn-Interferometer |
| Messlaser | Wellenlänge 1550 nm (SWIR, unsichtbar) |
| Messlaser-Leistung | < 10 mW (effektive Ausgangsleistung < 0,39 mW) |
| Pilotlaser | 510–530 nm, grün |
| Lasersicherheitsklasse | Klasse 1 (beide Laser) |
| Arbeitsabstand | 4 mm .. 2 m |
| Fokussierung | Autofokus, Fernsteuerung, Manuell |
All outputs via Frontend Connect+
| Eigneschaft | Wert |
|---|---|
| Betriebstemperatur | +5 ... +40 °C |
| Schutzklasse | IP40 |
| Leistungsaufnahme | ca. < 15 W |
| Gewicht | 4.55 kg |
| Abmessungen (L×B×H) | 383 x 135 x 100 mm |
Klicken Sie hier, um die technischen Merkmale des Connect+ Front-Ends einzusehen
