VibSoft vibration data acquisition

VibSoft

Datenerfassung und -analyse für die Laservibrometrie

VibSoft

Datenerfassung für Laser-Doppler-Vibrometer

VibSoft bietet Tools zur Datenerfassung und -analyse im Zeit- und Frequenzbereich für die Laser-Doppler-Vibrometrie.

Wählen Sie zwischen drei Versionen: VibSoft-VL, VibSoft-20 und VibSoft-PRO. Ganz gleich, ob Ihre Testanwendungen eine analoge oder eine vollständig digitale Datenerfassung mit bis zu 32 MHz im Mehrkanalbetrieb erfordern, um Vibrometersignale zusammen mit Signalen von zusätzlichen Sensoren oder Referenzquellen aufzuzeichnen.

Wenn Mobilität entscheidend ist, profitieren Sie von einer kompakten, tragbaren und über WLAN verbundenen Laptop-Lösung.

Kontaktieren Sie unsere PolyXperts

Sprechen Sie uns an! Wir finden die beste Lösung für Ihre Anforderungen.

Highlights

Leistungsstarke Datenerfassung und Analyse von DC bis 32 MHz

Digitale Datenerfassung oder analoge Mehrkanal-Datenerfassung
Auch als mobile Notebook-Lösung

Fernsteuerung aller Vibrometer- Einstellungen

Echtzeit-Videobild des Testobjekts

Umfassende Toolbox für die Analyse im Zeit- und Frequenzbereich
Probenanregung über integrierten Signalgenerator

Individuelle Nachbearbeitung mit dem Signalprozessor

Integriertes Scripting Interface


Volldigitale Datenerfassung in der Schwingungsanalyse

VibSoft bildet die Brücke zwischen Datenerfassung und umfangreicher Datenanalyse. Mittels einer VibSoft- Anschlussbox kann ein analoges Vibrometersignal zusammen mit weiteren analogen Eingangssignalen (Sensoren oder Referenzsignale) erfasst und ausgewertet werden. Messgeräte von Polytec, die mit einer entsprechenden VibroLink-Schnittstelle ausgestattet sind, können direkt über Ethernet oder WLAN mit VibSoft oder VibSoft-VL kommunizieren. Hierüber erfolgt die Übertragung von Messdaten und Fernsteuerung der Messparameter volldigital.

VibSoft bietet digitale Hoch-, Tief- und Bandpassfilter. Nach außen hin ist die Software offen für gängige Standards: Erfassung von Zeit- und FFT-Daten für beliebige Spannungssignale, Support von IEPE (ICP®) für Sensoren von Drittanbietern und eine Scripting Engine für automatisierte Testroutinen oder Export im ASCII- und Universal File Format.

Weitere Optionen, wie die Echtzeit-Videoanzeige und der leistungsstarke Signalprozessor (eine Funktionsbibliothek zur Signalnachbearbeitung), bieten volle Flexibilität bei der Konfiguration und Nachbearbeitung.

Echtzeit Videobild hilft Ihnen dabei, den Laserspot auf empfindlichen Strukturen zu positionieren und den Messaufbau zu dokumentieren.
Echtzeit Videobild hilft Ihnen dabei, den Laserspot auf empfindlichen Strukturen zu positionieren und den Messaufbau zu dokumentieren.

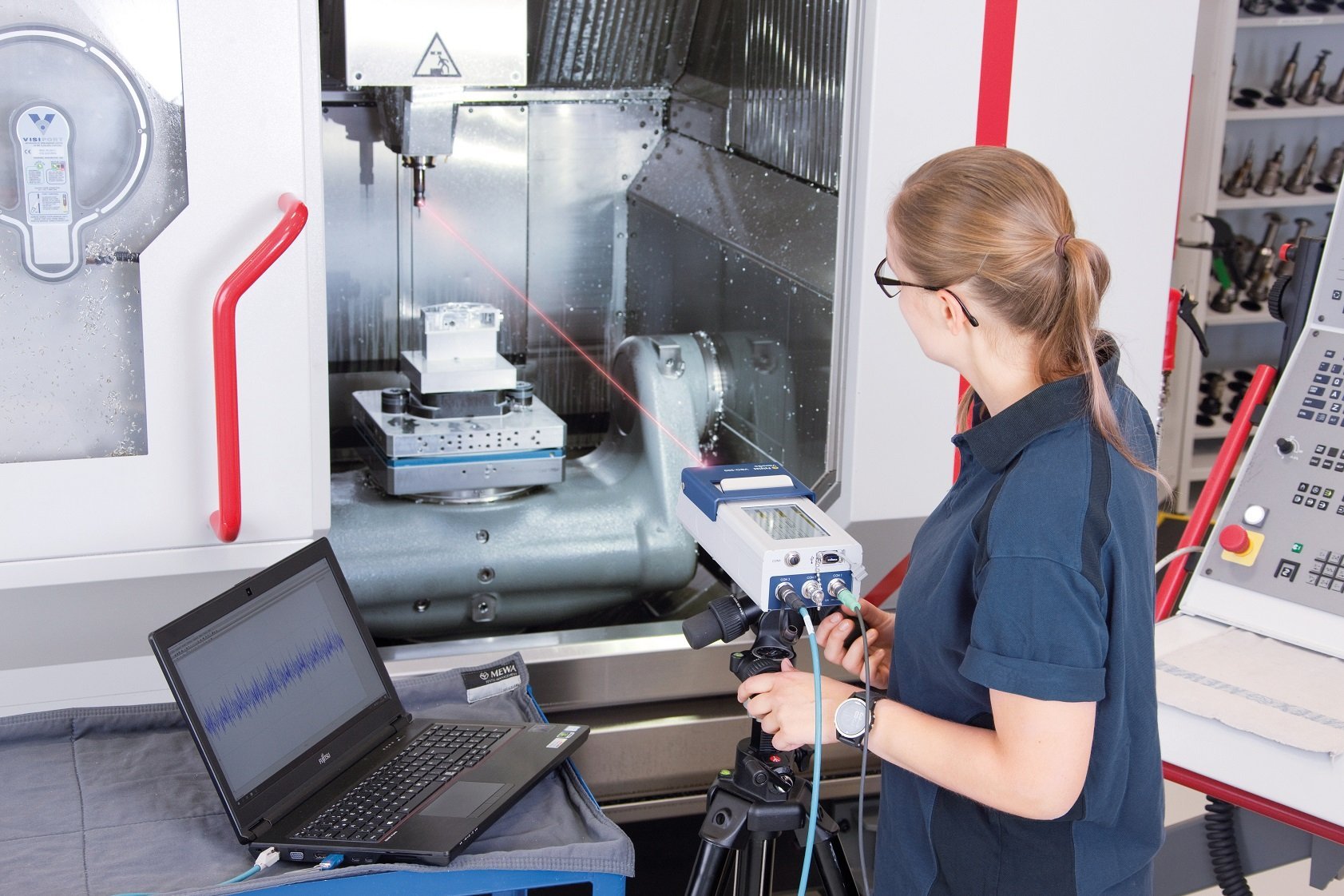

Datenerfassung analog oder digital, bis zu 25 MHz
Datenerfassung analog oder digital, bis zu 32 MHz

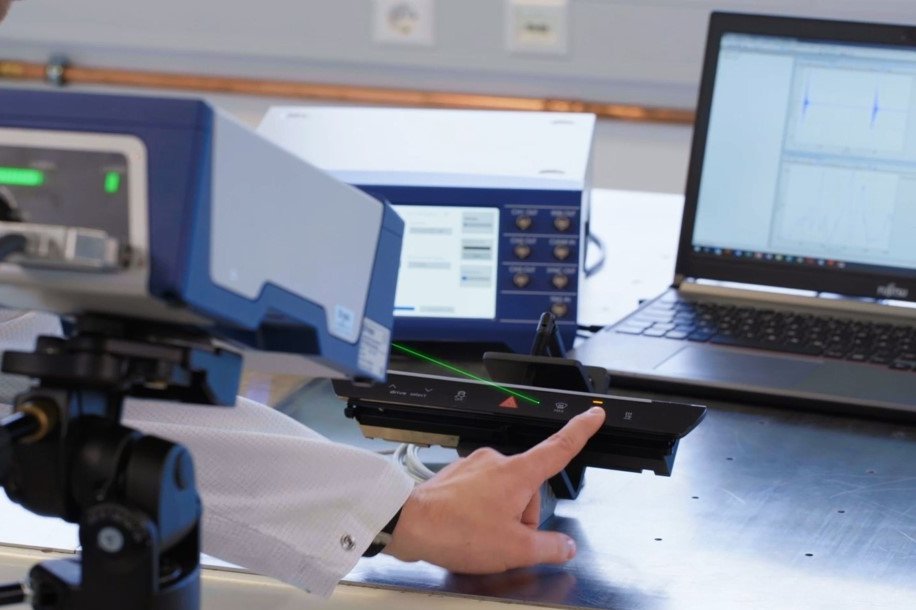

VibSoft als professionelle Datenerfassung und Auswertung für Laservibrometer
VibSoft als professionelle Datenerfassung und Auswertung für Laservibrometer
VibSoft DAQ auch als tragbare Lösung per Laptop und mit WIFI Verbindung
VibSoft DAQ auch als tragbare Lösung per Laptop und mit WIFI Verbindung

VibSoft-VL

Portable vollständig digitale Lösung - auch kabellos für Frequenzen von DC bis 32 MHz, schlank und elegant für den Einsatz mit einem Notebook.

  • Unterstützung von Ultraschallanwendungen mit Abtastraten von bis zu 80 MSa/s
  • Ermöglicht digitale Datenerfassung über Ethernet oder WLAN für Polytec Laservibrometer
  • Die Präzision des LDV wird in digitalen Daten mit einer Genauigkeit von 24 Bit wiedergegeben.
  • Stabile digitale Datenübertragung auch bei hoher Systemauslastung
VibSoft-VL volldigitale Datenerfassung bis 32 MHz für die Laservibrometrie
VibSoft-VL volldigitale Datenerfassung bis 32 MHz für die Laservibrometrie

VibSoft-20

Portable analoge 2-Kanal-Datenerfassung für Frequenzen von DC bis 20 kHz, flexibel und mobil für Feldstudien.

  • Perfekt für Akustik-Anwendungen
  • Kompakte und leichte USB-Anschlussbox VIB-E-220
  • Übertragungsfunktionen (FRF) analysieren durch Anschließen eines zweiten Sensors
  • IEPE-Versorgung für Sensoren von Drittanbietern
  • Beinhaltet VibSoft-VL

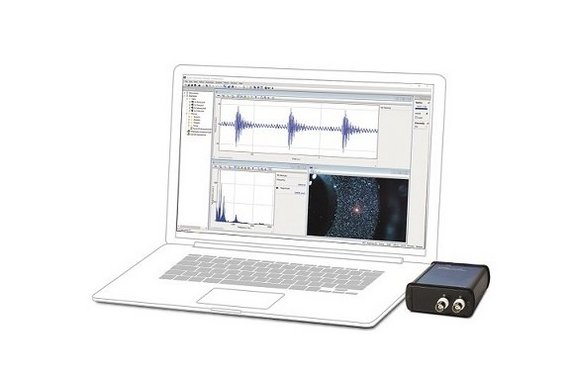

VibSoft-20 portable analoge 2-Kanal-Datenerfassung für Frequenzen von DC bis 20 kHz
VibSoft-20 portable analoge 2-Kanal-Datenerfassung für Frequenzen von DC bis 20 kHz

VibSoft-PRO

Analoge High-end 4-Kanal Datenerfassung für Frequenzen von DC bis 25 MHz mit integriertem Signalgenerator für Poweruser im Labor und Prüfstand als 19“-Rackversion.

  • Für Anwendungen bis in den hohen Ultraschallbereich
  • Integrierter Signalgenerator zur Anregung des Messobjekts
  • Synchrone Erfassung von 4 Eingangssignalen und Analyse von Transferfunktionen (FRF) mit Hochleistungs-A/D-Wandlern
  • Industrie-PC mit integrierten BNC-Ein-/Ausgängen im 19“ Rackgehäuse
  • Beinhaltet VibSoft-VL

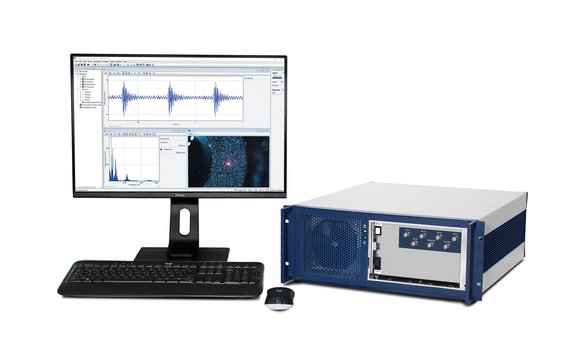

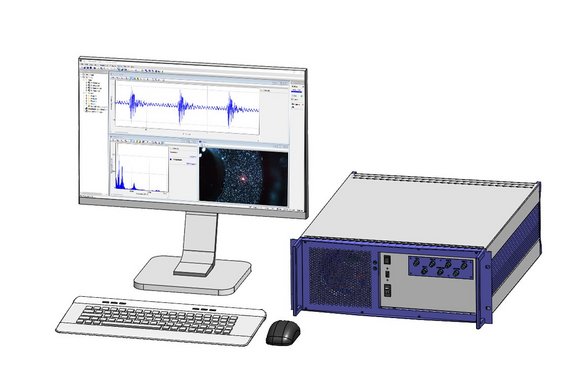

VibSoft-PRO analoge High-end 4-Kanal Datenerfassung für Frequenzen von DC bis 25 MHz
VibSoft-PRO analoge High-end 4-Kanal Datenerfassung für Frequenzen von DC bis 25 MHz
