全新一代 – 激发无限可能

VibroScan QTec 采用创新非接触式测量法检测振动,借助开创性 QTec® 多通道干涉测量技术,大幅提升测量精度,在光学灵敏度和抗干扰性能上树立行业新标准。

QTec® 技术实现从红外短波红外(SWIR)激光到可见氦氖激光的应用转换。氦氖激光光斑微小,可在水中或透过水对微型结构开展测量。VibroScan QTec 频率覆盖达 32MHz,在微系统、电子产品、医疗设备的工作变形与固有模态确定,以及传感器系统等分析中优势突出。

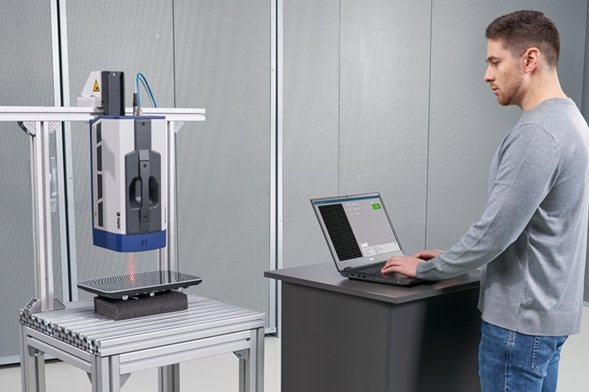

VibroScan QTec 扫描式激光测振仪设计便携,配备的 VibroLink 以太网数据接口,能稳定将测量数据传输至笔记本电脑,还可作为自动化接口,满足各类自动化操作要求。

亮点

  • 非接触式全场测量,具备类似有限元模型的空间分辨率
  • 在工程表面上具有最佳信噪比
  •  使用 QTec® 技术,速度提升高达10倍
  • 甚至能透过水和其他透明介质进行测量
  • 激光光斑达微米级,可对微小结构进行测量
  • 带宽可升级至 32MHz
  • 人工智能驱动的测量网格生成
  • 可选扩展的评估和脚本
  • 开放的应用程序编程接口(API)和驱动程序

QTec® 多通道干涉技术 - 更快输出结果

拥有专利的 QTec® 多通道干涉测量技术,如今在可见氦氖激光领域大展身手,显著提升了信号质量,为其赋予了极致的光学灵敏度。

无论测量对象的表面状况如何,哪怕是深色物体、生物样本,或是处于旋转、移动状态的物体,QTec® 都能在极短的测量时间内,精准无误地输出高度精确的测量结果。

这种安全可靠的激光技术,简直是应对各种极具挑战性应用场景的不二之选,尤其是对于那些体积小巧的测量对象,更是能发挥出其独特的优势。

有了 QTec®,振动测量工作变得前所未有的高效、便捷且可靠,能够为您提供最为稳健、清晰明确的测量结果。

了解更多

全新一代 – 激发无限可能

QTec®多通道干涉测量技术,振动测量更加快速且高效

附件和选配件

光学选配件

PSV-A-536 Front Window
PSV-A-536 Front Window

PSV-A-526 保护镜头

保护扫描头免受灰尘、风的影响,并避免高分贝声激励对其造成损害

VibroScan QTec Neo equipped with Close-Up unit and Micro Scan lens
VibroScan QTec Neo equipped with Close-Up unit and Micro Scan lens

PSV-A-710-Xtra 近扫单元

适用于在短工作距离下进行测量,尤其是针对小型部件的测量。配备了一套用于摄像机的近扫镜头。另外,还提供 PSV-A-CL-xxx 型号的微型扫描镜头,适用于小型反光物体的测量

Vibrometer accessory set of micro scan lenses for PSV Scanning Vibrometers
Vibrometer accessory set of micro scan lenses for PSV Scanning Vibrometers

PSV-A-CL-xxx 显微扫描镜头

平行化光路设计,适用于测量小型部件以及反射性表面,需搭配近扫镜头使用

PSV-A-HNeBF 氦氖滤光片

陷波滤波器,用于在非常光滑发亮的表面以及小型部件上进行测量时,提高激光光斑的可见度

Vibrometer accessory ring light for PSV Scanning Vibrometers
Vibrometer accessory ring light for PSV Scanning Vibrometers

PSV-A-RLight LED环形照明单元

LED 环形灯,用于照亮小型被测对象。需搭配 PSV- A-710 近扫镜头以及 PSV- A-CL-Xtra-200 显微扫描镜头使用(外形大致如图所示 )

A-MIR-S001/ A-MIR-S002 Mirror set
A-MIR-S001/ A-MIR-S002 Mirror set

A-MIR-S001/ A-MIR-S002 反射镜组

在空间受限、难以直接测量的区域开展工作时,借助反射镜组,测量作业便能顺利进行

三脚架、测试台架、定位台

VibroScan QTec Neo equipped with Close-Up unit and Micro Scan lens on PSV-A-T19 vertical test stand
VibroScan QTec Neo equipped with Close-Up unit and Micro Scan lens on PSV-A-T19 vertical test stand

PSV-A-T19 垂直测试台

测试台架,用于精准垂直定位 VibroScan QTec 扫描式激光测振仪,以便对小型物体进行测量



PSV-A-T37 Vertikal Holder
PSV-A-T37 Vertikal Holder - for convenient overhead vertical mounting of the scanning vibrometer

PSV-A-T37 垂直支架

用于方便地将扫描式激光测振仪垂直安装在上方,例如在进行振动台测试时使用

Mobile workstation PSV-A-018 for VibroScan QTec Xtra 3D
Mobile workstation PSV-A-018 for VibroScan QTec Xtra 3D

PSV-A-018 移动式工作站

符合人体工程学设计的移动工作站,设有存储空间,可收纳所有零部件和配件

Icon accessory
Icon accessory

A-RMK-0004 机架安装套件

机架安装套件,配有两个前把手和安装支架,用于将 VibroScan 的前端 PSV-F-700 安装在 19 ‘’的机架上

其它

SAM Scalable Automatic Modal Hammer for excitation in modal testing
SAM Scalable Automatic Modal Hammer for excitation in modal testing

可扩展自动模态锤(SAM)

在开展试验模态测试时,可利用本设备,以稳定、可重复的力值对样品实施激励。设备配置灵活多变,能够杜绝二次敲击现象,确保测试数据稳定可靠

了解更多

A-AMP-0001 Amplifier for signal generator
A-AMP-0001 Amplifier for signal generator

A-AMP-0001 信号发生器功放

将最大 2V 的输出信号放大至最大 10V,带宽最高可达 32 MHz

PSV-E-Ext External Scanner Control
PSV-E-Ext External Scanner Control

PSV-E-Ext 外部扫描控制

借助外部电压信号,系统可实现对扫描摆镜的额外闭环控制。该特性不仅为连续扫描测振技术的顺利实施提供了硬件支持,还在诸如结构动态追踪监测、运动目标特性测量等应用场景中发挥重要作用
