超精密加工における形状・表面品質の検査
超精密加工は、表面品質と形状精度に極めて厳しい要求を課します。サブミクロン単位の偏差やナノメートルスケールの粗さは、機能性、信頼性、寿命に直接影響を及ぼします。

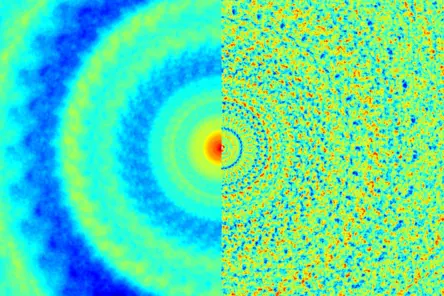

Polytec 光学式3D表面計測技術は、ダイヤモンド旋削から研削、ラッピング、研磨に至るまで、形状・粗さ・微細構造の非接触・広範囲検査を可能にします。再現性のある測定データは明確なプロセスフィードバックを提供し、安定した高品質製造を支えます。
- 広視野角で高速形状計測を実現するテレセントリック光学系搭載マクロシステム、
- サブナノメートル解像度でより詳細な構造を捉える、焦点光学系搭載の顕微プロファイラー！
面積表面分析はUPMの品質管理において重要である

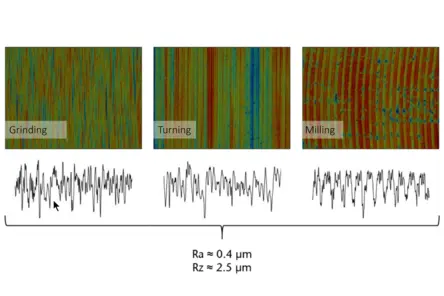

超精密加工された表面の機能的性能は、従来の粗さパラメータだけでは完全に説明することはできません。材料分布の面積分析によってのみ、耐荷重特性、接触力学、およびトライボロジー性能について信頼性の高い知見が得られます。

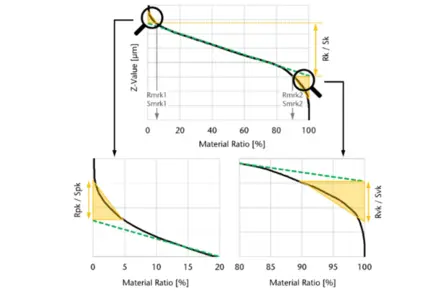

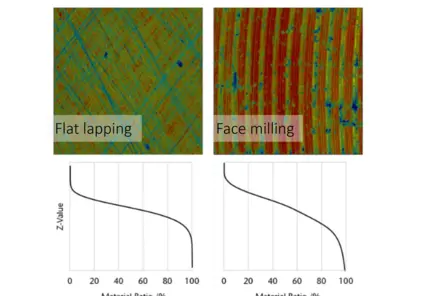

TopMap 光学式 3D 表面プロファイラーは、実験室および生産現場の両方で、表面形状を領域ごとに高解像度で捉えます。このデータから、材料比率曲線（アボット・ファイアストーン曲線）が導き出され、Ra または Rz 値以上の表面構造の差別化された評価が可能になります。
ダイヤモンド旋削、超精密研削、研磨など、多くの UPM アプリケーションでは、粒子分布、粒子サイズ、粒子形状を制御することで、摩擦や接触の挙動を意図的に影響することができます。定義された材料分布は、望ましくない相対運動の低減、摩耗の最小化、機能信頼性の向上に役立ちます。
TopMap 3D プロファイラーは、このアプローチの計測学的基盤を提供します。再現性があり、標準に準拠し、超精密製造における閉ループプロセスフィードバックに適しています。

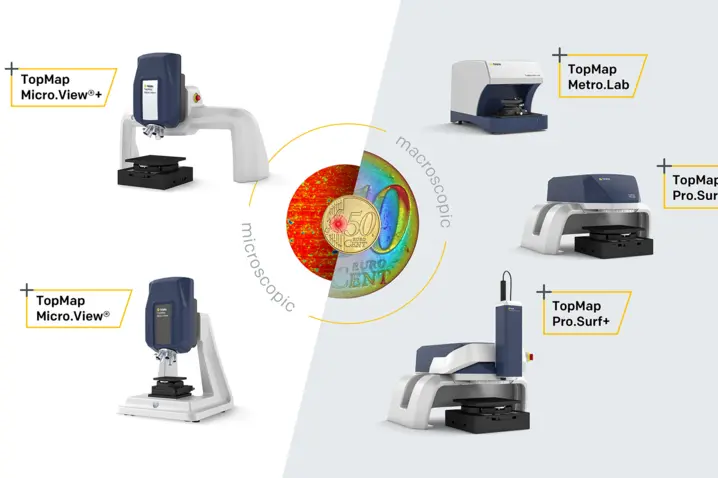

形状、粗さ、および機能性表面検査用光学プロファイラー
マイクロプロファイラー
Micro.View systems are optimized for ultra-high-resolution measurements in the sub-nanometer range. With focused optics and high vertical resolution they enable detailed analysis of microstructures, surface finish and material distribution where even the smallest deviations matter.
マクロプロファイラ
Pro.Surf は、大型部品やマルチパートトレイの平面度・段差・平行度を非接触でわずか数秒で検査します。衝突を防ぐテレセントリック光学系は穴の内部まで測定でき、生産現場が求める精度と再現性を実現します。
Metro.Lab
Metro.Lab is a compact, wide-area bench-top surface profiler. It combines high measurement performance with a small footprint — ideal for space- or budget-conscious applications that still require reliable 3D surface data.
どのプロファイラーが課題に適しているかお悩みですか？ 2つのガイドが選択をサポートします。
2つの簡潔なガイドが重要な選択をご案内します。一方は適切な測定技術の選択を、もう一方は適切な測定スケール（ミクロかマクロか）の選択をサポートします。さらに、トライアル（試用購入）サービスをご利用いただけば、お客様自身の部品で選択を実際にご確認いただけます。
高精度製造の事例

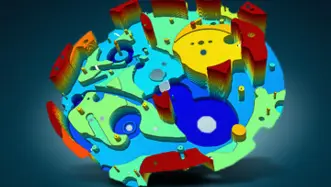

時計製造
Fast, high-res 3D surface measurements for micro parts in watchmaking & precision mechanics – e.g. minute wheels, data disks. Contact Polytec.

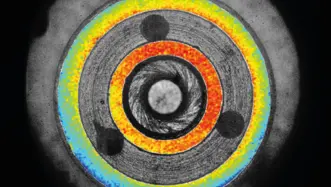

シール面
The quality of sealing surfaces has a decisive influence on connections not being ‘leaky’. Prevent this risk with surface measurement systems from Polytec.

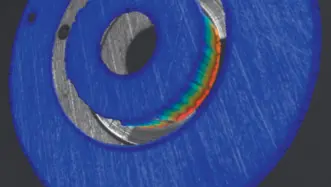

燃料噴射システム
Tight tolerances are a must for the energy efficiency of injection systems. The use of precise surface measurement ensures reliable and high quality.
