非接触による締め付け状態の確認

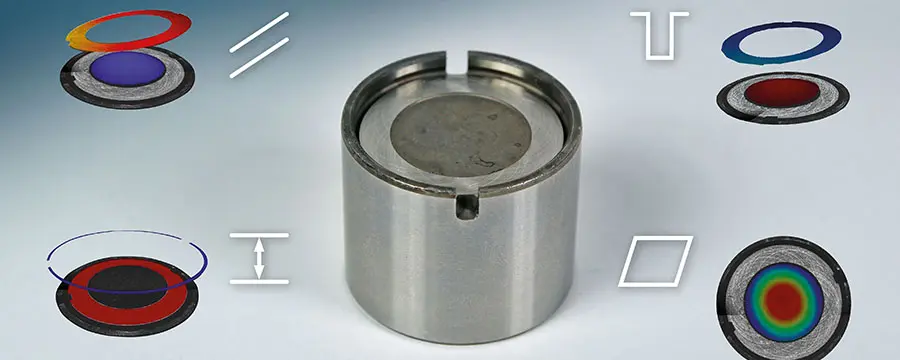

シール面の品質は、接続部が長期的に「漏れ」ないかどうかを決定的に左右します。これを達成するには、意図された機能、すなわち「漏れ防止」が確実に果たされるよう、表面の幾何学的特性を可能な限り精密に定義する必要があります。特に接触面の形状偏差が規定公差外にある場合、漏れが発生する可能性があります。

このリスクは、Polytecの表面測定システムを使用することで防止できます。これらの製品を使用すれば、実験室だけでなく生産工程においても気密性を評価可能です。非接触測定方式により、検査対象のシール面の形状と状態が維持され、測定結果はいつでも再現可能です。Polytec システムは操作が容易で、迅速な分析プロセスを実現します。

Characterizing 3D topography of sealing surfaces
Application note

表面検査がサイクルタイムに準拠する必要がある場合

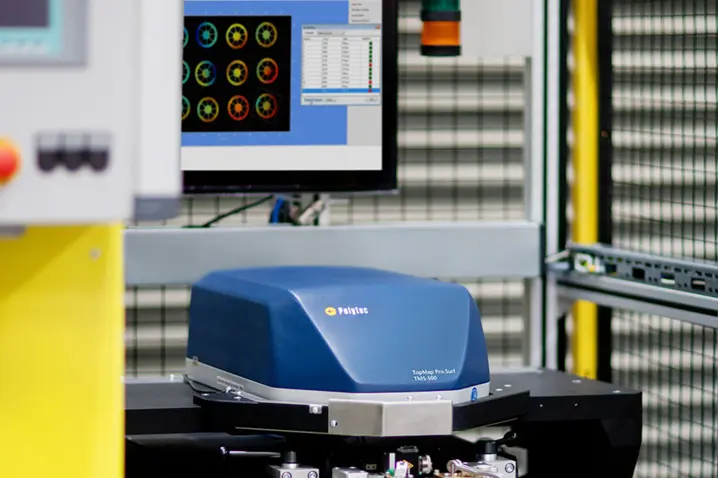

Polytec 表面測定システムは、厳しいサイクルタイムを遵守しなければならないあらゆる生産工程において「本領を発揮する」。この状況は自動車産業で特に頻繁に見られる——例えば燃料噴射システム、ピエゾ式コモンレールシステム、コンプレッサーが使用される場合や、モーター開発全般においてである。

Large image field and automatic pattern recognition allow multi-sample measurements in one shot - without manual positioning or fixture

シール面用光学プロファイラーの取り付け

マイクロプロファイラー

Micro.View systems are optimized for ultra-high-resolution measurements in the sub-nanometer range. With focused optics and high vertical resolution they enable detailed analysis of microstructures, surface finish and material distribution where even the smallest deviations matter.

マクロプロファイラ

Pro.Surf systems enable fast, area-based 3D topography measurements with telecentric optics. They support reliable inspection of flatness, shape, parallelism and step heights across wide fields of view and in-bore features.

Metro.Lab

Metro.Lab is a compact, wide-area bench-top surface profiler. It combines high measurement performance with a small footprint — ideal for space- or budget-conscious applications that still require reliable 3D surface data.

自信を持って最適な表面プロファイラーをお選びください——「購入前に試用」という当社のアプローチのメリットを享受いただけます。

「購入前に試す」についてさらに詳しく

Use our try before buy offer for surface profiler

関連する表面測定タスク

表面粗さ測定

Surface texture analysis in 3D. From Sa/Sq to Str/Sal for validating specifications and surface features.

Maintain form and position tolerances

Verify form and position tolerances such as waviness, flatness, parallelism and tilt. Optical 3D surface metrology delivers reliable results—even in bores.
