微細構造の地形とダイナミクスの特性評価
微細構造とは、非常に小さな構造体であり、多くの場合肉眼では確認が困難である。マイクロシステムやMEMSの開発・製造過程において、表面形状を検査することで、規定された寸法公差や品質を確認することが可能となる。代表的な例としては、ジャイロスコープ、圧力センサー、加速度センサー、マイクロメカニカルポンプなどが挙げられる。
これらの表面構造の機能性は、マイクロメートルおよびナノメートルレベルの微小な欠陥の物理的変化によって影響を受ける可能性があります。したがって、高解像度表面検査は、マイクロシステム技術分野における表面特性評価の重要な側面です。

微細構造の表面測定

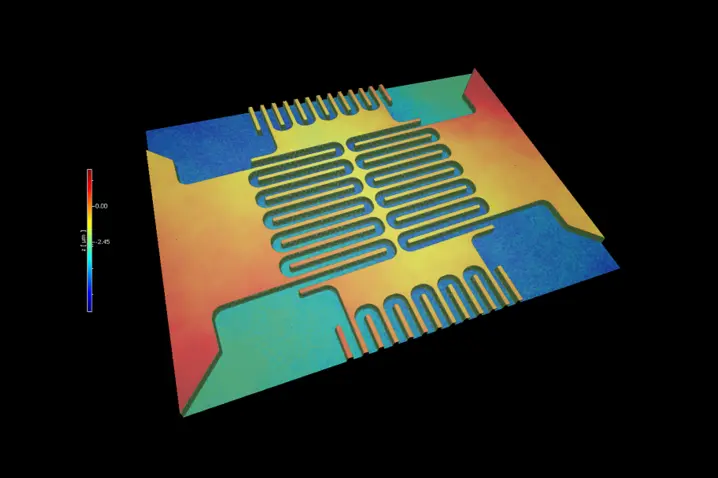

微細構造の測定には、高解像度・高集光性かつ狭スポット(ROI:関心領域)を備えた非接触システムが求められる。Micro.View 白色光干渉計チャネル深度測定器のような高精度プロファイラーを用いれば、ラボオンチップのチャネル深さ、MEMSパッケージの段差高さ、圧力センサーの平坦性などを信頼性高く分析・記録できる。

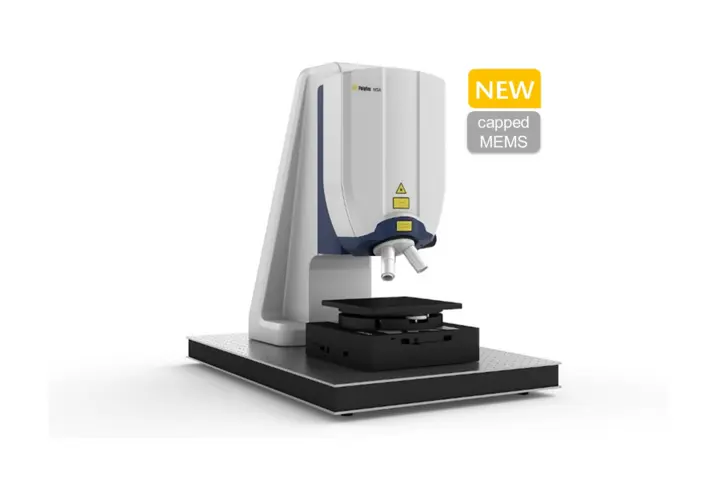

RFフィルタの動的面外・面内測定を行いMHz帯の共振周波数を決定するには、振動計が利用可能です。例えばPolytec MSA振動計では、SIパッケージに封入されたMEMSの動的特性分析さえ可能となります。

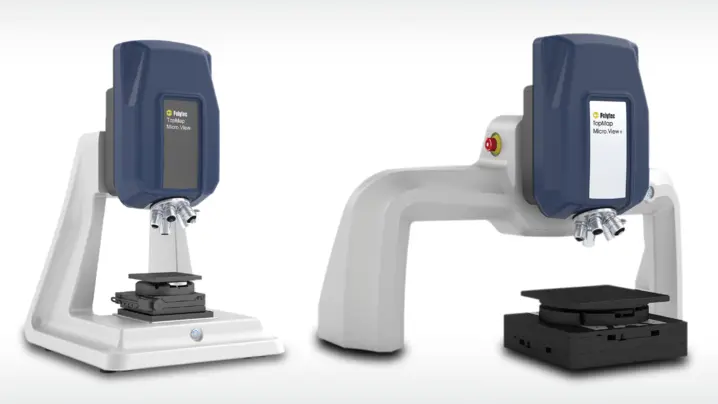

Micro.View 微細構造の表面測定用
高精度3D光学表面プロファイラーを発見してください。白色光干渉法によるナノメートル解像度と自動化されたワークフローを実現します。

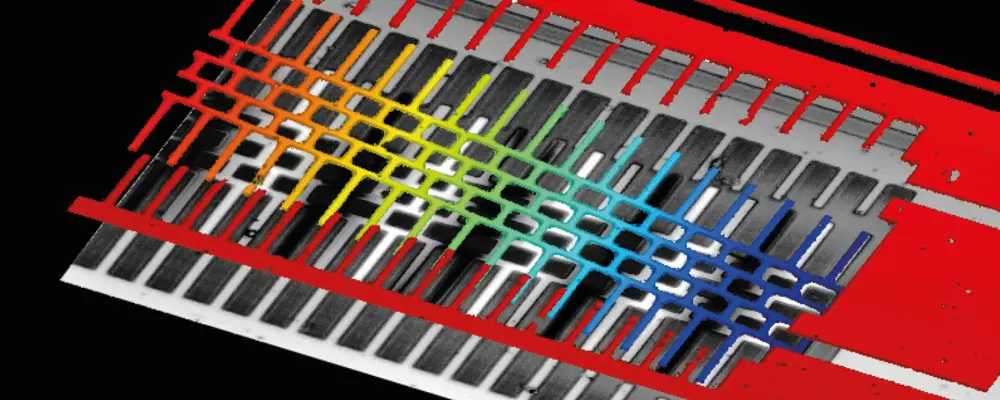

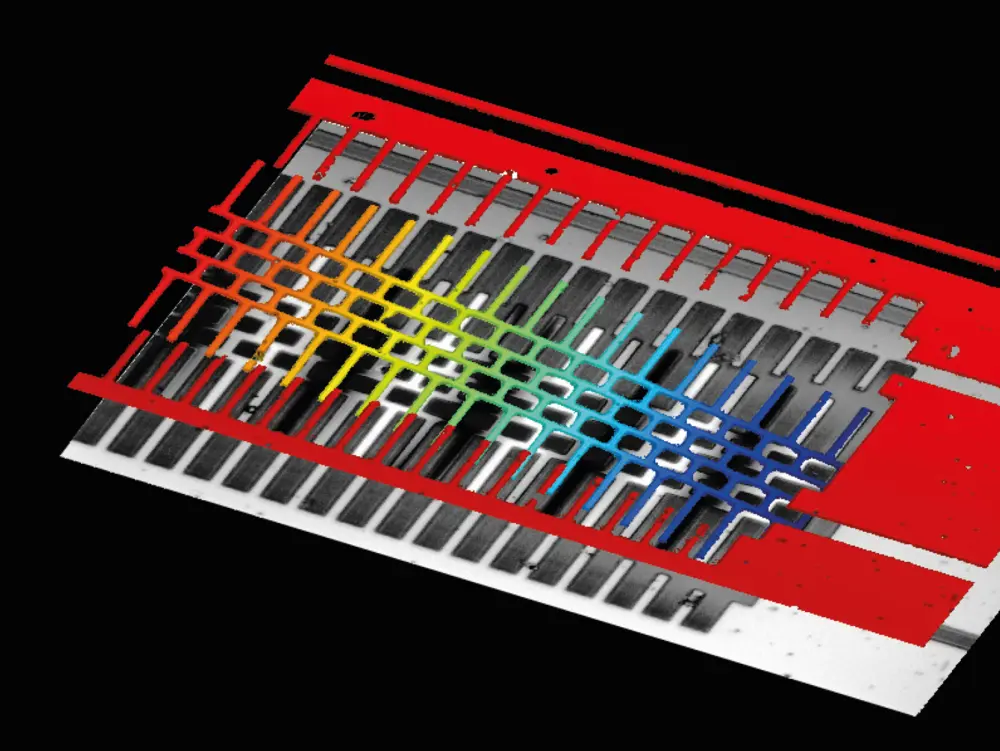

MSA振動計による動的挙動の解明
キロヘルツ帯域、数メガヘルツ帯域、さらにはギガヘルツ帯域に至るまで、マイクロシステムの動的特性と形状を最高精度で確実に検証します。
