マクロプロファイリングで最適化する3D金属プリント部品の製造 // 事例

積層造形は現代のエンジニアリングを変えつつあります。今や非常に複雑な部品でもプリントでき、特に少量生産では従来の製造よりも1部品あたりのコストを抑えられることも少なくありません。また、中実の壁をハニカム構造に置き換えられ、別個の締結部品も不要になるため、プリント部品は軽量になる傾向があります。1グラムが重要となる航空宇宙分野では、その軽量化は決定的です。

しかし、プロセス自体は容赦がありません。各プリント層の結果には長大なパラメータのリストが影響し、安全に直結する航空宇宙部品では、すり抜けた欠陥が致命的な結果を招きかねません。プリント部品の表面テクスチャは、粉末粒子のサイズや形状、粉末の溶融の仕方、そして後処理によって形作られます。部分的にしか溶けていない粒子だけでもテクスチャは変わり得ます。プロセスを制御するには、エンジニアはまずこうした微妙な表面特徴を確実に測定できる必要があり、問題は、自分たちの測定アプローチがそれらをそもそも分解できるのかどうかでした。

プロセスを最適に制御する方法を学ぶため、異なるテクスチャパラメータでプリントしたテストキューブを測定しました。表面テクスチャを解析するには一定の横方向分解能が必要ですが、必ずしも顕微鏡システムが求められるわけではありません。今回のケースでは、小さな視野の Pro.Surf で十分であり、粗さモジュールさえ不要でした。キューブのテクスチャは明確に分解されました。

違いを生むのは大きな視野です。ISO 4287 などの規格では、12.5 mm、さらには 40 mm の走査領域が求められます。これらの領域を一度のパスで捉えることは、大面積プロファイラーにとっては容易ですが、多数の小さな測定をスティッチングでつなぎ合わせなければならない顕微鏡ベースのシステムにとっては実際的な難題です。

テクスチャを分解するだけでなく、このシステムは積層造形ワークフローの実情にも適合します。大きな視野とゆとりある作動距離により、さまざまなサイズや形状のプリント部品を最小限の準備で測定でき、対物レンズ不要・非接触の設計により、日常運用はシンプルで堅牢に保たれます：

• 大きな走査領域を1回の測定で捕捉
• 対物レンズの衝突リスクがない
• クリーニングや調整の手間が少ない
• メンテナンス起因のダウンタイムが減少

明確な表面データが手元にあれば、チームは特定のテクスチャ・平面度・段差の結果を、それらを生み出したプリントパラメータへと結びつけることができました。このフィードバックループこそ、積層プロセスを開発し安定させるために必要なものです：

• プリント部品の表面テクスチャを確実に読み取り
• こぶや膨らみを捉える平面度・形状の管理
• 段差と横方向寸法の評価を1つのツールで
• パラメータ条件の比較を高速化
• プロセス判断のための、より強固でデータ駆動の基盤

積層造形では、プリントされた表面は単なる仕上がりではなく、プロセスがどれだけうまく動いているかを直接読み取れる指標です。見えない欠陥が致命的になり得て、部品点数も少ない航空宇宙部品では、その情報は、より軽く・より安価な部品の恩恵を享受しつつ品質を管理下に保つために不可欠です。

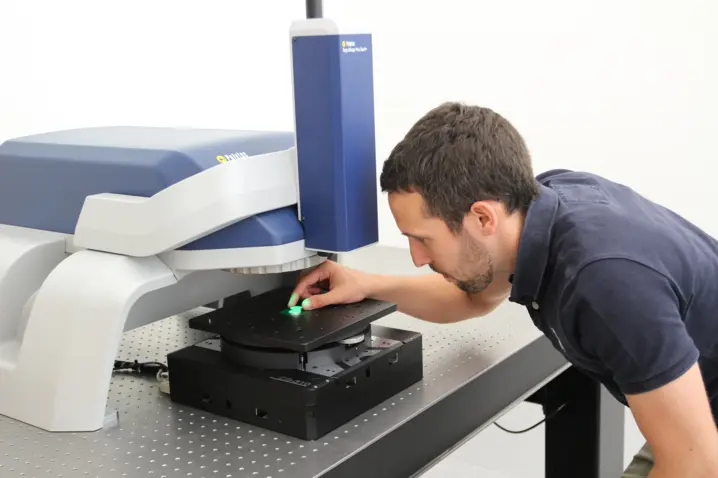

規格が求める大きな走査領域にわたって表面テクスチャ・平面度・段差・横方向寸法を分解し、しかも顕微鏡を使わず1回の測定でそれを行うことで、TopMap Pro.Surf はチームがプリントプロセスを理解し制御するために必要なデータを提供しました。表面測定は最終チェックであることをやめ、プロセス開発のためのツールとなったのです。最終的に、それは「本質を測る（Measure what matters）」ということなのです。
