El reto: un proceso complejo con poco margen de error
La fabricación aditiva está transformando la ingeniería moderna. Incluso piezas muy complejas pueden imprimirse ahora, a menudo con un coste por pieza menor que el de la producción convencional, especialmente en volúmenes bajos. Las piezas impresas también tienden a ser más ligeras, porque las paredes macizas pueden sustituirse por estructuras de panal y ya no se necesitan elementos de fijación separados. En el sector aeroespacial, donde cada gramo cuenta, ese ahorro de peso es muy valioso, pero el proceso en sí no perdona. Una larga lista de parámetros influye en el resultado de cada capa impresa, y en componentes aeroespaciales críticos para la seguridad un defecto que se cuele puede tener consecuencias fatales. La textura de la superficie de una pieza impresa viene determinada por el tamaño y la geometría de las partículas de polvo, por cómo se funde el polvo y por el postprocesado. Las partículas parcialmente fundidas pueden, por sí solas, alterar la textura. Para controlar el proceso, los ingenieros primero tenían que ser capaces de medir de forma fiable estas sutiles características de la superficie, y la cuestión era si su enfoque de medición podía siquiera resolverlas.
La solución: datos de superficie de gran área en una sola medición
Para controlar el proceso de impresión, el equipo necesitaba datos numéricos claros sobre las superficies impresas: planitud y forma para confirmar que no había protuberancias ni abultamientos, alturas de escalón de los detalles impresos, la propia textura de la superficie y distancias laterales como borde a borde o diámetros. Tanto el TopMap Pro.Surf como el Pro.Surf+ proporcionan exactamente este tipo de datos para apoyar el control de producción y el desarrollo del proceso.
Se midieron cubos de prueba impresos con distintos parámetros de textura para aprender la mejor manera de gobernar el proceso. Para analizar la textura de la superficie se necesita cierta resolución lateral, pero no necesariamente un sistema de microscopio. En este caso bastó con un Pro.Surf de campo de visión pequeño, y ni siquiera se necesitó el módulo de rugosidad. La textura de los cubos quedó claramente resuelta.
La razón está en la composición de estas superficies: las frecuencias espaciales que dominan la textura son, en su mayoría, mayores que la resolución lateral del sistema. Cuando esto sucede, la combinación de un amplio campo de visión y una resolución lateral suficientemente alta convierte al Pro.Surf en una herramienta muy adecuada para medir este tipo de textura de superficie.
El amplio campo de visión es lo que marca la diferencia. Normas como la ISO 4287 exigen áreas de escaneo de 12,5 mm o incluso 40 mm. Capturar esas áreas en una sola pasada es sencillo para un perfilómetro de gran superficie, pero un verdadero reto para un sistema basado en microscopio, que tendría que unir mediante stitching muchas mediciones más pequeñas.
De los datos de superficie al control del proceso
Más allá de resolver la textura, el sistema se adapta a la realidad de un flujo de trabajo de fabricación aditiva. El amplio campo de visión y la generosa distancia de trabajo permiten medir piezas impresas de distinto tamaño y forma con una preparación mínima, mientras que el diseño sin objetivo y sin contacto mantiene la operación diaria sencilla y robusta:
- Grandes áreas de escaneo capturadas en una sola medición
- Sin riesgo de colisión del objetivo
- Menor esfuerzo de limpieza y ajuste
- Menos paradas relacionadas con el mantenimiento
Con datos de superficie claros en la mano, el equipo pudo relacionar resultados concretos de textura, planitud y altura de escalón con los parámetros de impresión que los produjeron. Ese bucle de retroalimentación es exactamente lo que se necesita para desarrollar y estabilizar un proceso aditivo:
- Lectura fiable de la textura de la superficie en piezas impresas
- Control de planitud y forma para detectar protuberancias y abultamientos
- Evaluación de altura de escalón y distancia lateral en una sola herramienta
- Comparación más rápida de variantes de parámetros
- Una base más sólida y basada en datos para las decisiones de proceso
El resultado
En la fabricación aditiva, la superficie impresa no es solo un acabado: es una lectura directa de lo bien que está funcionando el proceso. En componentes aeroespaciales, donde un defecto oculto puede ser fatal y los lotes son pequeños, esa información es esencial para mantener la calidad bajo control sin renunciar a piezas más ligeras y económicas.
Al resolver la textura de la superficie, la planitud, las alturas de escalón y las distancias laterales sobre las grandes áreas de escaneo que exigen las normas, y hacerlo en una sola medición sin microscopio, el TopMap Pro.Surf proporcionó al equipo los datos que necesitaba para entender y gobernar su proceso de impresión. La medición de superficies dejó de ser un control final y se convirtió en una herramienta para el desarrollo del proceso. Porque, al final, se trata de medir lo que importa.

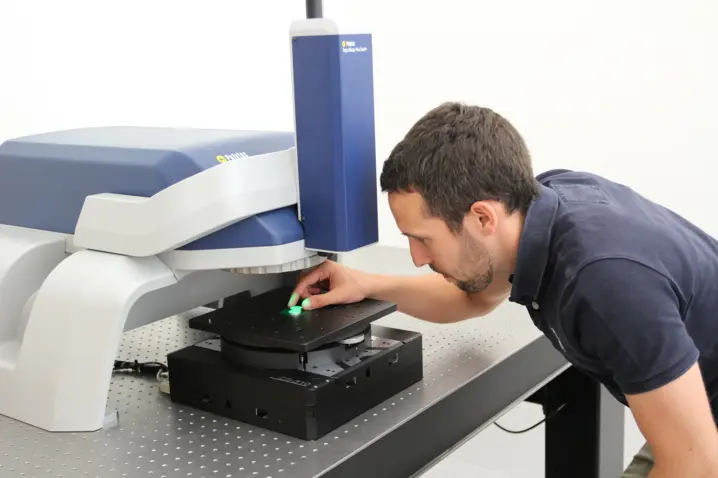

Perfilómetro industrial de gran superficie
