Kompaktes UV-LED-Punkthärtungssystem für konsistente, wiederholbare Härtungsprozesse
Das OmniCure LX500-Spot-Aushärtesystem basiert auf UV-LED-Technologie und der Intelli-Lamp®-Technologie, die sowohl Temperatur und Lebensdauer der LED überwacht als auch die optische Stabilität auf +/- 5% genau regelt. Damit wird eine herausragende Prozesssicherheit erreicht. Das LX500 ist mit zwei oder vier Kanälen erhältlich und ist das flexibelste und effizienteste System für die industrielle Fertigung.
Der System-Controller bietet eine robuste und intuitive Benutzeroberfläche. Bis zu vier LED-Köpfe lassen sich gleichzeitig und unabhängig voneinander bei verschiedenen Wellenlängen zu steuern: 365 nm, 385 nm und 400 nm. Für eine langfristige Stabilität der Lichtquelle können neue LED-Köpfe mit engen Toleranzen kalibriert werden, um einen wiederholbaren Aushärtungsprozess und eine präzise Kontrolle der UV-Bestrahlung zu gewährleisten. Das LX500 verfügt über StepCure® 2.0. Damit kann der Nutzer verschiedene Profile innerhalb eines einzelnen oder mehrerer LED-Köpfe über jeden Kanal programmieren.
Merkmale
Funktionen | Vorteile |
Neueste UV-LED-Technologie für maximale Bestrahlungsstärke bei unterschiedlichen Wellenlängen: | Reduzierung der Herstellungskosten für UV-Bestückung bei schnellerer Aushärtezeit und höherer Energieeffizienz bei gleichzeitiger Unterstützung vieler UV-gehärteter Klebstoffe · 14 W / cm² bei 365 nm · 16 W / cm² bei 385 nm · 9 W / cm² bei 400 nm |
Präzise Kontrolle der UV-Lichtquelle; Belichtungszeit (+/- 0,1 s) Intensitätsstufe (+/- 1%) von bis zu vier UV-LED-Köpfen | Gleichbleibende Wiederholgenauigkeit für höchste Produktqualität |
Intelli-Lamp LED-Technologie | Stabilität der UV-Strahlung für maximale Energieeffizienz und Zuverlässigkeit über die gesamte LED-Lebensdauer |
Steuerung von bis zu vier UV-LED-Punkthärtungsköpfen gleichzeitig oder unabhängig voneinander mit einem einzigen Controller | Flexibilität im Produktionsaufbau |
Micro-SD-Kartenschnittstelle | Einfache Programmierung einzelner oder mehrerer Controller in einem einzigen Schritt. Speichert Belichtungsereignisse und Fehler automatisch |
LED-Kopf-Temperatur im Display | Optimale Effizienz in UV-härtenden Fertigungsprozessen und Verlängerung der Lebensdauer des UV-LED-Kopfes |
StepCure | Kundenspezifische, mehrphasige Aushärteprozesse, die direkt von der Steuerung oder über die PC-Schnittstelle programmiert werden |
Hohe Energieeffizienz durch Verwendung der neuesten LED-Technologie | Ca. 75% weniger Energieverbrauch als bei einem typischen UV-Lichtbogen-Härtungssystem |
Kompaktes und robustes Systemdesign | Höchste Leistung in engen und rauen Fertigungsumgebungen; keine zusätzliche Kühlung erforderlich |
Benutzerfreundliche Bedienelemente an der Frontblende | Einfache Bedienung für schnelle Einrichtung in wenigen Minuten |
CE- und RoHS-Zertifizierung | Einhaltung aller Anforderungen und Sicherheitsstandards |
Spezifikation
Technische Daten | |
UV-LED-Köpfe | 1 bis 4 individuelle und mit jedem Kanal austauschbare Köpfe |
2,4 Zoll-Farbdisplay | Hauptsteuerung, Eingangskonfigurationen, Systemwartung, LED-Information, Kalibrierung, Mikro-SD-Protokollinformation |
Betriebsart einstellen | 4-Wege-Folientastensteuerung für Systemdisplay und Programmierung |
Timer | Rückwärtszähl-Modus: Bereich einstellbar von 999,9 s bis 0,1 s, Schrittweite 0,1 s. Hochzähl-Modus: Vom Bediener über das Bedienfeld an der Vorderseite oder Fußpedale gesteuertes Timing. |
Intensitätsstufen | 5% - 100% (Schrittweite 1%) |
Start/Stopp | Steuerung: Start oder Stopp der LED-Emission |
Hauptschalter EIN/AUS | Separate Ein-/Aus-Steuerung |
Fehlermeldungen | Im Falle eines Fehlers oder Ausfalls erscheint auf dem Bildschirm ein Alarmsymbol |
Abmessungen der Steuerung | (H) 5,5 Zoll, (B) 3,5 Zoll, (T) 5,5 Zoll |
Externe Steuerungsbeschreibung | Über Optionales Fußpedal, SPS oder PC über USB-Kommunikation |
Betriebsbedingungen | |
Betriebsspannung | Stromversorgung der Steuerung 12V Gleichstrom, Eingang an Wechselstromadapter: 100 – 120 V Wechselspannung oder 200 – 240 V Wechselspannung (+/- 10%) und 50/60 Hz |
Nennleistung | 72 W max. bei 120 V Wechselspannung 104 W max. bei 240 V Wechselspannung (mit 4 UV-LED-Köpfen in Betrieb) |
Umgebungstemperatur-/Luftfeuchtigkeitsbereich | 5°C bis 35°C, 85% max. (nicht kondensierend) |
Lagertemperatur-/Luftfeuchtigkeitsbereich | -10°C bis 60 °C, 85% max. (nicht kondensierend) |
Zulassungen und Sicherheitsstandard | Erfüllt RoHS und CE-Anforderungen |
Garantie | 1 Jahr |

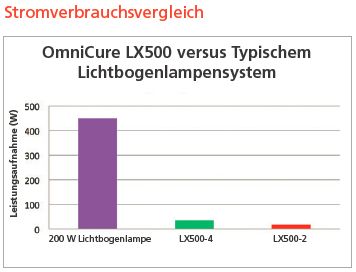

Energieeffizienz
