Der Doppler-Effekt: Grundlagen und Überblick
Sicherlich kennen Sie das Phänomen des akustischen Doppler-Effekts aus ihrem Alltagsleben: Ein Polizeiwagen fährt an Ihnen mit eingeschaltetem Martinshorn vorbei. Beim Nähern klingt das Horn höher, beim Entfernen tiefer. Obwohl sich die Tonquelle nicht verändert, wird der Schall durch die Bewegung „gestaucht“ oder „gedehnt“ – genau das ist der Doppler-Effekt. Dasselbe passiert, wenn ein Auto mit anhaltender Hupe an Ihnen vorbeifährt. Zunächst klingt die Hupe höher, und nach dem Passieren des Wagens zunehmend tiefer. Das nennt man die Doppler-Frequenzverschiebung, benannt nach dem österreichischen Physiker Christian Doppler, der diesen Zusammenhang als erster beschrieb. Und genau dieses Phänomen machen sich Laser-Doppler-Vibrometer zunutze. Aber messen die nicht optisch?
Der optische Doppler-Effekt
Um das Messprinzip der optischen Schwingungsmessgeräte zu verstehen, müssen wir zunächst das Phänomen des Doppler-Effekts auf Lichtwellen übertragen: Wird ein Lichtstrahl von einem bewegten Objekt reflektiert, verändert sich seine Frequenz proportional zur Geschwindigkeit des Objekts. In dieser Frequenzverschiebung ist die Geschwindigkeitsinformation enthalten, die vom Laser-Doppler-Vibrometer als Messsignal genutzt wird.
Wie wird die Frequenzverschiebung ermittelt?
Das Messprinzip beruht auf moderner Interferometrie:
- Der Laserstrahl wird in einen Referenzstrahl und einen Messstrahl aufgeteilt.
- Der Messstrahl trifft auf das Objekt und wird dort durch dessen Bewegung frequenzverschoben reflektiert.
- Reflektiertes Licht und Referenzstrahl werden im Detektor überlagert (Interferenz).
- Die resultierende Modulation im Detektorsignal ist ein direktes Maß für die Geschwindigkeit und Schwingungsamplitude der Oberfläche.
Dadurch werden Schwingungen selbst bei sehr kleinen Amplituden oder hohen Frequenzen an schwierigen oder unzugänglichen Stellen präzise detektierbar — ohne Kontakt, Masseauflast oder Beeinflussung der Messstelle.
Eine leistungsfähige digitale Dekodierungselektronik wandelt diese Frequenzverschiebung in ein Digitalsignal oder ein analoges Spannungssignal um, das zur Schwinggeschwindigkeit proportional ist und sich problemlos mit gängigen Datenerfassungssystemen verarbeiten lässt.
Da die Geschwindigkeitsinformation unabhängig von der Lichtintensität ist, eignet sich dieses Messprinzip auch für Objekte mit sehr geringem Reflexionsvermögen.
Die Formel für den Doppler-Effekt
Die Formel für den Doppler-Effekt beschreibt, wie sich die Frequenz einer Welle verändert, wenn sich ihre Quelle relativ zum Beobachter bewegt. Die allgemeine Formel lautet:
- f' = f * (v + vo) / (v - vs) — (Bewegung aufeinander zu)
- f' = f * (v - vo) / (v + vs) — (Bewegung voneinander weg)
- f' die vom Beobachter wahrgenommene Frequenz,
- f die Frequenz der Quelle,
- v die Ausbreitungsgeschwindigkeit der Welle (z.B. Schallgeschwindigkeit),
- vo die Geschwindigkeit des Beobachters,
- vs die Geschwindigkeit der Quelle.
Dabei gilt: Wird die Welle von einem bewegten Objekt reflektiert und anschließend von einem Messsystem registriert – wie es im Laser-Doppler-Vibrometer der Fall ist – ergibt sich für die gemessene Frequenzverschiebung:
fD = 2· v/λ
wobei v die Geschwindigkeit des Objekts und λ die Wellenlänge der ursprünglichen Welle ist. Damit Sie im Umkehrschluss die Geschwindigkeit eines Objektes bestimmen können, messen Sie bei bekannter Wellenlänge die (Doppler-) Frequenzverschiebung. Dies erreichen Sie mithilfe eines Interferometers im Laser-Doppler-Vibrometer.
Den Doppler-Effekt in der Praxis nutzen: Die Laser-Doppler-Vibrometrie

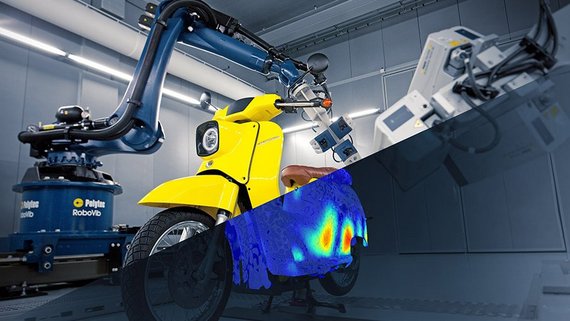

Die Laser-Doppler-Vibrometrie (LDV) ist eine hochpräzise Messtechnik, die auf dem Doppler-Effekt basiert und in zahlreichen Anwendungen erfolgreich eingesetzt wird. Statt Schall wird hier Laserlicht verwendet, um berührungslos kleinste Schwingungen oder Bewegungen eines Objekts zu messen.
Das Messprinzip
Ein Laserstrahl wird auf ein schwingendes Objekt, beispielsweise eine Maschine, eine Membran oder sogar menschliche Haut, gerichtet. Bewegt sich das Objekt, verändert sich durch den optischen Doppler-Effekt die Frequenz des reflektierten Lichts leicht.
Diese Frequenzänderung wird gemessen und daraus lässt sich die Geschwindigkeit oder Verschiebung der Bewegung berechnen.

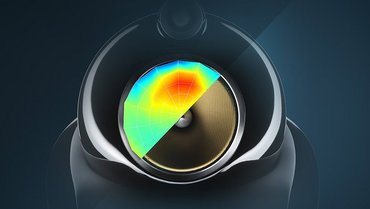

Vorteile der Vibrometrie
Im Vergleich zu herkömmlichen Messverfahren ergeben sich gleich mehrere Vorteile für die Schwingungsanalyse: Laser-Doppler-Vibrometer kombinieren präzise Frequenz- und Amplitudenmessung, Flexibilität und völlige Berührungslosigkeit des Messverfahrens. Sie sind damit ein zentrales Werkzeug in Entwicklung, Qualitätssicherung und Grundlagenforschung bei der Untersuchung dynamischer Prozesse. In der industriellen Anwendung entfallen zudem aufwendige Schallisolierungen wie bei Mikrofonen, was etwa die Qualitätskontrolle deutlich beschleunigt – denn Prüflinge müssen nicht mehr in spezielle Testkabinen gebracht werden, was sonst die Taktzeit verlängert.
Erleben und testen Sie Laser-Doppler-Vibrometrie in einer kostenlosen Demo live!
Technische und alltägliche Anwendungen des Doppler-Effekts
Neben der Schwingungsmesstechnik findet der Doppler-Effekt in zahllosen technischen Feldern Anwendung:
Verkehrsüberwachung und Radar
Messung von Fahrzeuggeschwindigkeiten mit Radarfallen.
Meteorologie
Doppler-Radar zur Bestimmung von Niederschlags- und Windgeschwindigkeiten.
Astronomie
Messung der Radialgeschwindigkeit von Sternen und Galaxien (Rot-/Blauverschiebung).
Medizinische Diagnostik
Doppler-Ultraschall zur Messung des Blutflusses.
Zukunftssicher messen mit dem Doppler-Effekt
Der Laser-Doppler-Effekt bildet das physikalische Fundament für hochgenaue Schwingungsmessungen mit Laservibrometern. Die Technologie ist ein eindrucksvolles Beispiel für die erfolgreiche Übertragung eines physikalisch bekannten (Alltags-)Phänomens — des Doppler-Effekts — auf moderne, industrielle und wissenschaftliche Anwendungen.
