UV-Licht gezielt abgeben
Die OmniCure®-Serie bietet flüssigkeitsgefüllte oder Glasfaserlichtleiter mit einem oder mehreren Zweigen passend für die meisten Kundenanforderungen sowie eine Vielzahl weiteres optisches Zubehör.

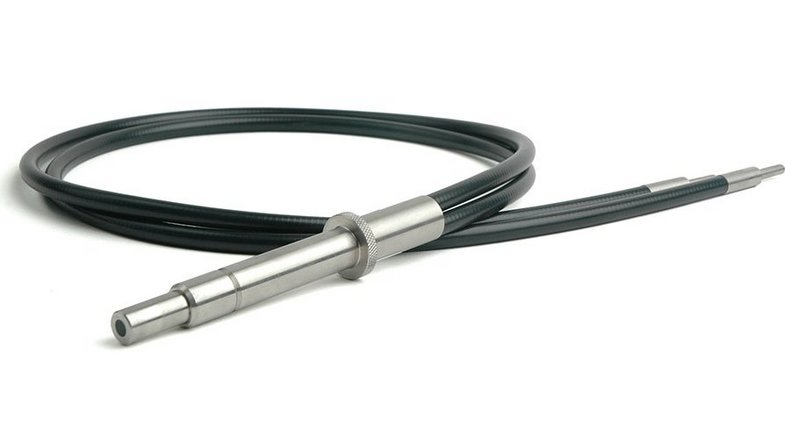

Lichtleiterkabel
Diese mit einem Spitzendurchmesser von 3, 5 und 8 mm erhältlichen Lichtleiter sind eine wirtschaftliche Wahl für die Lichtabgabe. Standardlängen von 750 bis 3.000 mm. Konfigurationen mit zwei und drei Zweigen für das Härten mehrerer Stellen verfügbar. Leiter mit erweitertem Bereich liefern zusätzliche Energie in niedrigeren Wellenlängen für klebfreies Aushärten.
Merkmale | Vorteile |
Wirtschaftliche Lichtabgabe an Teile | Geringe Kosten für Kleinserienfertigung |
Hoher Durchsatz | Geeignet für eine Vielzahl von Anwendungen |
2, 3, 5 & 8 mm Punktgrößendurchmesser | Benutzerspezifische Punktdurchmesser passend für jeden Montageprozess |

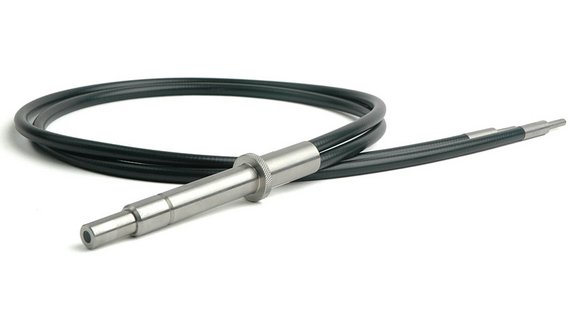

Hochleistungs-Lichtwellenleiter
Der Hochleistungs-Glasfaserlichtleiter von Lumen Dynamics sorgt für eine gleichmäßige Verteilung der Lichtenergie auf mehrere Aushärtungsstellen von einer einzigen Lichtquelle aus. Neue Technologie bietet über 50 % mehr Durchsatzleistung als Glasfaserlichtleiter nach Branchenstandard, für größere Flexibilität bei Ihrem Härtungsprozess. Daneben bieten diese Lichtleiter über 30 % mehr Leistung als übliche Lichtleiter mit mehreren Zweigen und erfordern keinen Ausgleich.
| Merkmale | Vorteile |
Gleichmäßige Leistung über mehrere Zweige ohne Ausgleich | Weniger Bedienerintervention |
Höhere Ausgangsleistung (25 % bis 50 % mehr Durchsatz) | Liefert mehr Energie für die Lampe, Verlängerung der Lampenlebensdauer |
Keine Verschlechterung und längere Lebensdauer als flüssige Lichtleiter | Muss nie ausgetauscht werden |
Übertragung von 160 nm bis 1200 nm | Lichtleiter mit erweitertem Bereich nicht mehr erforderlich |
Hochleistungs-Glasfaserlichtleitung
Die Hochleistungs-Glasfaserlichtleitung nutzt für Hochleistungs-Glasfaserlichtleiter entwickelte Technologie, um einen linearen Strahl mit hoher Leistung als Härtungsenergie bereitzustellen. Die Glasfasern sind fortlaufend vom Lichtleitereingang bis zum Abschluss, was Kupplungsverluste verhindert, die bei üblichen Lichtleitungszubehör vorkommen. Ideal für das Verbinden von Hauptdichtungen, Chip auf Glas, TAB und flexible Platinen auf Flachbildschirmen.
Merkmale | Vorteile |
Linearer Strahl mit hoher Leistung als Härtungsenergie | Beseitigt alle Verluste, die zwischen Zubehör und Lichtleiter auftreten |
2 bis 3 Mal höhere Strahlung im Vergleich zu üblichem Lichtleiterzubehör | Ideal für die Verwendung in Anwendungen, die hohe Spitzenstrahlungsstärke erfordern |
Benutzerspezifische Größen verfügbar | Kann problemlos an jeden Montageprozess angepasst werden |
UV-Härtungsring
Die Technologie des Härtungsrings ermöglicht die Lichtleistung eines Lichtleiters von 360 Grad. Der Standardring für die Verwendung mit flüssigen Lichtleitern ist in massiven oder geschlitzten Versionen erhältlich. Härtungsringe sind ideal für das Verbinden einer Reihe von Medizingeräten wie Kathetern und Schläuchen, Kabeln oder anderen Teilen, die eine 360-Grad-Härtung benötigen.
| Merkmale | Vorteile |
360-Grad-Lichtstrahl | Gleichmäßiges Härten auf dem gesamten Substrat, beseitigt ungleichmäßiges Härten |
Erhältlich in massiven, geschlitzten oder klappbaren Versionen | Weniger Benutzerintervention |
Kann mit üblichen flüssigen Lichtleitern von Lumen Dynamics und hochleistungsfähigen Glasfaserlichtleitern gekoppelt werden | Kann problemlos an jeden Montageprozess angepasst werden |
LWL-Linienadapter
Der optische Adapter der UV-Lichtleitung wandelt den Lichtpunkt des Lichtleiters in einen fokussierten, linearen Strahl der Aushärtungsenergie um. Die Lichtleitung härtet effektiv kleine Komponentenreihen, Farbe auf Schläuchen und Kabeln und alles, was eine Leitungslänge bis zu zwei Zoll erfordert. Sie führt außerdem Heften und Zugentlastung mehrlitziger Drähte sowie Kantenverbindung von Flachbildschirmen durch.
| Merkmale | Vorteile |
Kann mit flüssigen und Hochleistungs-Glasfaserlichtleitern (5 mm) gekoppelt werden | Kann problemlos an jeden Montageprozess angepasst werden |
Standardlänge 5 cm | Gleichmäßige Verteilung des linearen Lichts |
Einheitlicher, linearer Lichtstrahl | Verbesserte Prozesssteuerung |
Punktkollimationsadapter
Der einstellbare Kollimationsadapter ist ideal für alle Anwendungen, die einen einheitlichen Punkt von 2,54 bis 15,2 cm benötigen. Der Vorteil der gleichmäßigen Verteilung der Leistung ermöglicht es dem Benutzer, Klebstoff gleichmäßig zu härten, ohne eine ungleichmäßige Lichtverteilung ausgleichen zu müssen.
| Merkmale | Vorteile |
Einheitlicher Punkt von 2,54 cm bis 15,2 cm | Geringe Kosten für Kleinserienfertigung |
In Durchmessergrößen von 3 mm, 5 mm und 8 mm erhältlich | Kann problemlos an Lichtleiter von Lumen Dynamics angepasst werden |
Beinhaltet für die Lichtleitergröße spezifischen Lichtleiterhalter | Weniger Benutzerintervention |
