Optisches Kompaktmessgerät für Oberflächendetails

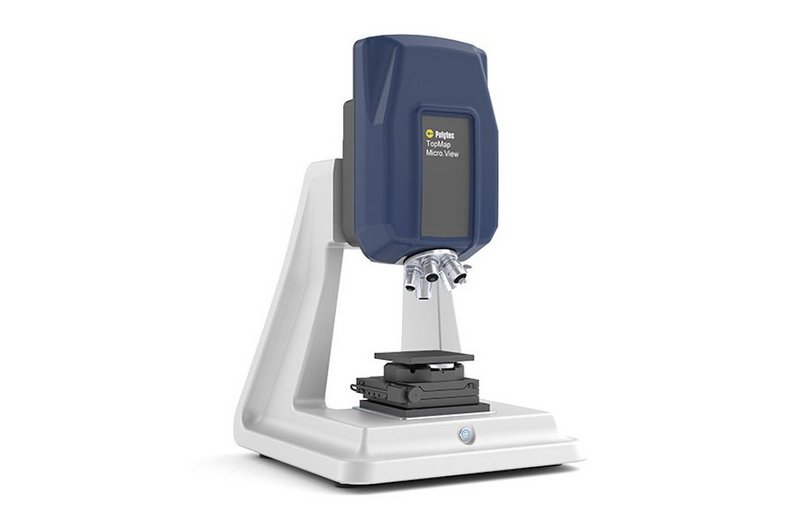

Das Micro.View® ist das Kompaktsystem der optischen Profilometer-Serie TopMap zur optischen Messung von Oberflächendetails wie Rauheit, Textur und Mikrostrukturen. Dank integrierter CST Continuous Scanning Technology kann der 100 mm große z-Verfahrweg komplett als Messbereich verwendet werden - das Ganze bei einer vertikalen Auflösung im Nanometerbereich. Das Profilometer zeichnet sich durch seinen kompakten Tischaufbau mit integrierter Elektronik aus und besticht durch seine Bedienerfreundlichkeit. Der Focus Finder ermöglicht das schnelle und einfache Messen.
Highlights
- Kompakt-Messystem für hochaufgelöste Oberflächencharakterisierung
- 3D-Topografie, Rauheit und Texturen berührungsfrei messen
- 100 mm großer vertikaler Messbereich mit CST Continuous Scanning Technology
- Mit Focus Finder für schnellere, zuverlässigere Oberflächenprüfungen
- Exzellente laterale Auflösung
- Anwendungsspezifische Objektive von NEU! 0.6X bis 111X
- 4 Jahre Garantie und lebenslange Software-Updates inklusive
Oberflächenmesstechnik mit Mikroskopoptik
Weißlicht erfasst selbst die feinsten Strukturdetails Ihrer Präzisionsoberflächen. Unsere Mikroskop-basierten Profilometer charakterisieren die Oberflächenbeschaffenheit und quantifizieren, wie rau oder glatt Ihre Werkstückoberflächen sind. Profitieren Sie von motorisierten Messungen, automatischer Positionierung, und dem automatischen Focus Finder, damit Sie sich auf Ihre Qualität konzentrieren können.
Kompakt-Profilometer für die Rauheitsmessung

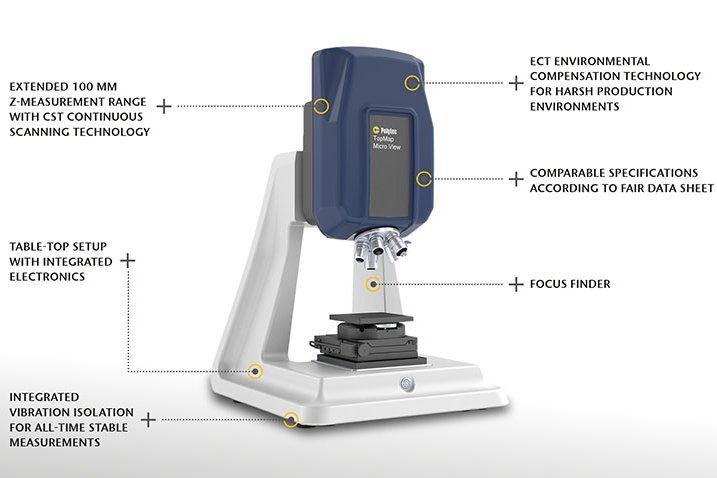

Die optionale ECT Environmental Compensation Technology stellt zuverlässige, reproduzierbare Messergebnisse selbst in rauer Umgebung sicher. Micro.View® ist die kosteneffiziente Art für die Qualitätskontrolle von Präzisionsmechanik und Analyse von Oberflächendetails sowohl in der Forschung als auch im Produktionsumfeld.

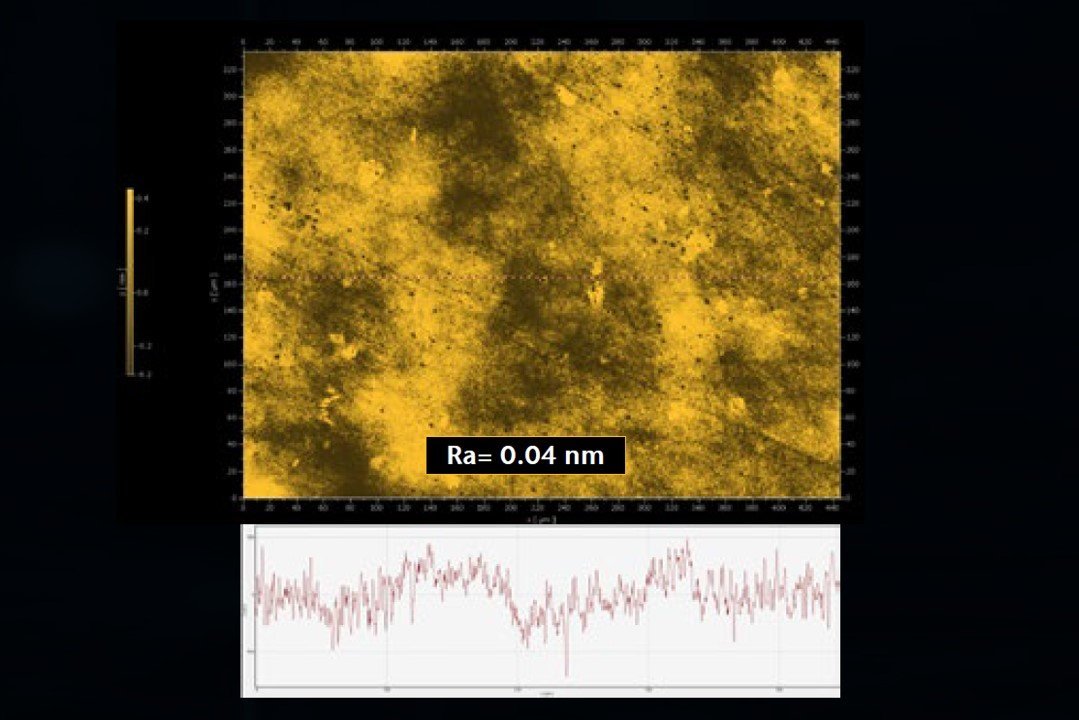

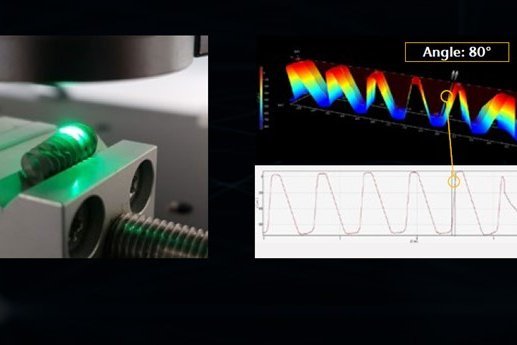

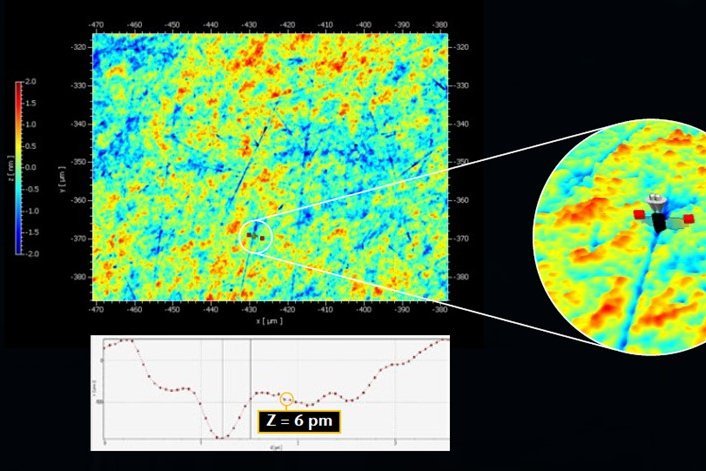

Charakterisieren Sie kleine Details und Mikrostrukturen berührungsfrei in 3D, werten Sie die flächige Oberflächenrauheit Sa mit sub-nm-Auflösung aus und bewerten Sie selbst steile Winkel mit interferometrischer Präzision. Micro.View und Micro.View+ sind Oberflächenprofiler basierend auf der Kohärenz-Scanning Technologie und weisen eine hervorragende vertikale Auflösung unabhängig der Vergrößerung auf. Mit Continuous Scanning Technology (CST), 100 mm Z-Verfahrweg und gleichzeitig 100 mm vertikalem Messbereich, 1,3 MP bis zu 5 MP-Kamera, einer Vielzahl an Objektiven von 2,5X (0,6X!) bis 111X einschließlich Optionen für lange Arbeitsabstände und Glas-Kompensation, voreingestellte ISO-Parameter wie ISO 25178, ASME B46.1, ISO 4287. ISO 13565, ISO 21920...
Leitfaden: Grundlagen der Messsystemanalyse
Jede Messung - egal ob taktile oder optische Topografiemessung - ist mit einer Unsicherheit behaftet. Die gewonnenen Messwerte bilden die Basis für eine qualitätsgesteuerte Produktion und sind damit wichtiger Bestandteil der Qualitätssicherung. Die Richtigkeit eines durch die Messung getroffenen Rückschlusses hängt jedoch nicht nur von der Eignung der Kenngröße ab, sondern auch davon, wie genau und zuverlässig die Messwerte die realen Verhältnisse wiedergeben. Nur wenn der Messwert mit ausreichend geringer Unsicherheit bezogen auf die Merkmaltoleranz bestimmt werden kann, ist der Prüfprozess für die Prüfaufgabe geeignet. Dieser Leitfaden fasst die Kernpunkte und hilfreiche Ansätze der Messsystemanalyse (MSA) zusammen.
Lesen Sie im Leitfaden, wie die Qualitätssicherung mit Messunsicherheit umgeht!
Bei Qualitätskontrollen geht es um Zuverlässigkeit, Präzision und Erfahrung, und schließlich auch um Experten und Technologien, denen wir vertrauen können. Werfen Sie daher einen Blick hinter die Kulissen, erfahren Sie mehr über die Entwicklung und über die Menschen hinter TopMap. Lernen Sie die PolyXperts kennen und kommen Sie mit auf eine Reise!
