Pourquoi les profilomètres optiques d'Polytec conviennent-ils à votre application de métrologie des surfaces ?
Notre gamme comprend des profilomètres optiques destinés à un large éventail de tâches métrologiques, des systèmes à microscope pour les microstructures aux profileurs optiques macro et de paillasse pour l'inspection de la forme et de la qualité de grandes surfaces. Échantillon de la plus grande zone XYZ grâce au champ de vision le plus large en un seul tir et à la plage Z entièrement utilisable.
- La fonction True Stitching étend le champ de mesure à environ 230 × 220 mm tout en offrant la plus grande précision.
- Une précision de mesure exceptionnelle révèle les détails de surface jusqu'à une résolution Z de 0,01 nm.
- Mesure de toutes les surfaces grâce à la technologie SST Smart Scanning.
- Fonctionnalités et interfaces faciles à utiliser et prêtes pour l'automatisation.
- Le concept modulaire permet des configurations et des mises à niveau personnalisées, élargissant ainsi vos capacités.
- Fiabilité à long terme grâce à une conception robuste et une garantie de 4 ans.
Micro.View+
Répétabilité et reproductibilité maximales dans l'inspection à résolution sub-nm de la texture, de la rugosité surfacique, de la finition et des détails structurels grâce à des flux de travail automatisés.
Micro.View
Notre profilomètre optique de table facile à utiliser. Analyse de la texture, de la rugosité surfacique et de la microstructure dans un ensemble abordable et modulaire.
Metro.Lab
Banc d'essai complet et compact pour la caractérisation de formes de grande surface, même avec un budget réduit ! Pour les laboratoires d'assurance qualité et les contrôles qualité au cas par cas dans la fabrication.
Pro.Surf+
Profilomètre multicapteur pour un balayage rapide de grandes surfaces, des mesures de répétabilité et une caractérisation combinée de la forme et de la rugosité surfacique avec une résolution de l'ordre du nanomètre.
Pro.Surf
Pour une mesure rapide de la topographie et de la forme de grandes surfaces. Grande plage Z télécentrique pour les trous, offrant le plus grand champ de vision et une précision de stitching réelle permettant des mesures multi-échantillons.
Différences entre les profilomètres optiques : systèmes micro, macro et de paillasse
La gamme d'TopMap s est structurée en trois familles de profilomètres optiques CSI : Micro, Macro et Bench, chacune étant optimisée pour certaines tailles d'échantillons, résolutions, tâches de mesure et besoins de débit (throughput).
- Profilers Micro : haute résolution latérale pour les microstructures et les petites caractéristiques.
- Profilers Macro : mesure de formessur de grandes surfaces avec optique télécentrique et débit élevé.
Le tableau ci-dessous donne un aperçu rudimentaire des principales différences entre nos profileurs Micro, Macro et Bench. Utilisez-le pour identifier la gamme qui correspond le mieux à vos besoins en termes de champ de vision, de précision, de taille d'échantillon et de débit (throughput). N'hésitez pas à profiter de notre offre «essayer avant d'acheter » pour prendre la meilleure décision d'investissement possible.
| Type de profileur | Champ de vision | Points forts | Tâches de mesure | Idéal pour |
| Micro Profiler | De 0,07 à 15,5 x 11,7 mm s (plus avec stitching) | Résolution latérale maximale, précision verticale inférieure au nm. | Texture de surface, analyse de rugosité surfacique, tribologie ciblée | MEMS, micro-optique, microfluides, pièces de précision. |
| Macro Profiler | Jusqu'à 44,9 × 33,8 mm, avec vrai stitching jusqu'à 230 × 220 mm | Mesure de forme sur grande surface, optique télécentrique, géométrie stable. | Planéité, parallélisme, hauteur d’escalier, épaisseur, écart de mesure de forme. Rugosité surfacique avec Pro.Surf+ | Contrôle qualité dans la fabrication de précision, petites à grandes pièces et plateaux. |
Nos profilomètres optiques 3D en profondeur, du micro au macro.
Vous trouverez ci-dessous une description de chaque type de profilomètre optique CSI afin de vous aider à comparer leurs capacités et à choisir le système le mieux adapté à vos besoins. Si vous ne savez pas quel système correspond le mieux à votre stratégie métrologique, utilisez le formulaire de contact à la fin de cette page pour contacter nos experts.
TopMap Micro.View®
Profilomètre optique 3D de surface haute résolution pour la mesure de la topographie de surface avec une résolution latérale élevée, idéal pour l'analyse des microstructures, des composants de précision et des optiques, des MEMS et de la tribologie de haute précision.
- Champ de vision variable avec des tailles de spot de 0,07 à 15,5 x 11,7 mm.
- Idéal pour une résolution inférieure au nanomètre.
- La fonction True Stitching permet d'obtenir une précision maximale avec des échantillons plus larges.
Choisissez le profileur d'interférométrie à lumière blanche Micro.View lorsque votre priorité est d'obtenir une résolution latérale maximale, même sur les spots les plus petits.
TopMap profilomètre macro
Profilomètre macro-surface ultra-efficace, idéal pour la mesure de la forme des surfaces de grande taille et des plateaux. Pro.Surf est le profilomètre de surface préféré dans le secteur manufacturier en raison de sa fiabilité, de son efficacité et de sa flexibilité.
- Capture jusqu'à 2 millions de points en quelques secondes
- Grand champ de vision jusqu'à 44 × 33 mm, extensible à 230 × 220 mm avec True Stitching.
- Mesure la planéité, la forme, le parallélisme, même à l'intérieur des alésages. Et avec Pro.Surf+, mesure également la rugosité surfacique.
- Idéal pour les pièces techniques, l'horlogerie, les joints et les optiques de grande taille
Choisissez Pro.Surf lorsque vous avez besoin d'une mesure de déviation de forme sur une grande surface, à haut débit (throughput) et avec une stabilité maximale.
Choisissez le profilomètre de surface le plus adapté en toute confiance grâce à notre approche « essayer avant d’acheter ».
Transformez l'utilisation du profilomètre en processus standardisés et répétables.
Tirez le meilleur parti de votre profilomètre optique 3D : bénéficiez de l'accélération des contrôles qualité rapides, facilitez les recherches approfondies et permettez à votre équipe d'effectuer des mesures en toute confiance.
- Visualisation intuitive en 2D et 3D
- Workflows basés sur des recettes (SOP)
- Préparation complète à l'automatisation (MES/PLC)
- Outils d'analyse avancés
- Formats d'exportation pour les systèmes de métrologie et d'assurance qualité
Effectuez vos tâches de métrologie facilement, avec précision et avec une répétabilité.
Voici quelques exemples de mesures de surface, allant de la rugosité surfacique à la tribologie, en passant par l'analyse des microstructures.
Questions-réponses sur les profilomètres et articles connexes concernant nos profilomètres optiques
Nous avons rassemblé quelques questions que les clients posent lorsqu'ils comparent des profilomètres optiques, choisissent un système d'ajustement ou planifient leur flux de travail métrologique.
Qu'est-ce qu'un profilomètre optique ?
Un profilomètre optique est un système de mesure sans contact utilisé pour capturer la topographie 3D de surface avec une haute résolution verticale. Les profilomètres optiques sont généralement basés sur l'interférométrie à balayage de cohérence (CSI) et sont utilisés pour mesurer la rugosité surfacique, mais aussi la forme, la planéité, la hauteur d’escalier et les microstructures d'une large gamme de matériaux.
Les entreprises délaissent-elles leurs profileurs installés au profit des systèmes d'Polytec s ? Et si oui, pourquoi ?
Oui, de nombreuses entreprises passent des profileurs existants à l'Polytec lorsque leurs applications deviennent plus exigeantes. Leurs systèmes atteignent leurs limites, par exemple avec des matériaux difficiles (tels que les surfaces hautement réfléchissantes), l'augmentation de la taille des échantillons et de la qualité d'assemblage, ou le besoin d'une automatisation plus poussée. Les systèmes d'Polytec s excellent dans ces domaines : surfaces difficiles à mesurer, mesure de grandes surfaces et assembly fiable et précis.
L'investissement dans un profilomètre de surface est une décision importante, tant du point de vue des coûts que des efforts à fournir sur site (formation, intégration, etc.). Nous vous recommandons donc de tester et d'évaluer minutieusement les systèmes potentiels. Chez Polytec, nous proposons des études de faisabilité, PolyMeasure et PolyRent pour une décision d'investissement pérenne.
Comment pouvez-vous m'aider à identifier le système qui me convient ? En quoi consiste l'offre « essayer avant d'acheter » ?
Les profilomètres de surface représentent un investissement important. Il est tout à fait naturel de se demander si un système répondra à vos besoins à court et à long terme et s'alignera sur votre stratégie métrologique.
Grâce à notre offre « essayer avant d'acheter », nous voulons vous aider à trouver dès le départ le profileur le mieux adapté à vos besoins. Cela vous permet de valider les performances, les flux de travail et le retour sur investissement avant d'investir.
Profilage micro ou macro : quand utiliser quoi ?
Les systèmes à grande surface avec une configuration télécentrique vous permettent de mesurer simultanément et rapidement la topographie de grandes surfaces en une seule mesure. Les profilomètres optiques basés sur des systèmes de microscopes, où la configuration optique, y compris le bras de référence, est intégrée à l'objectif, sont plus adaptés si vous avez besoin de plus de détails latéraux sur l'ensemble de la zone.
Systèmes microscopiques (Micro.View)
- Petit champ de vision
- Résolution latérale maximale
- Idéal pour les microstructures et les MEMS
- Compromis : débit (throughput) plus faible sur les échantillons de grande taille
Systèmes macroscopiques (Pro.Surf / Metro.Lab)
- Optique télécentrique, grand champ de vision
- Idéal pour les plateaux, la planéité, le parallélisme
- Idéal pour les composants de grande taille
- Compromis : détails latéraux moins précis qu'avec la microscopie
Règle générale :
- Besoin de détails à l'échelle microscopique ? → Micro.View
- Besoin d'une forme de grande surface (planéité, parallélisme, etc.) ? → Pro.Surf / Metro.Lab
Microscope ou optique télécentrique pour profilomètres ?
Optique télécentrique (Pro.Surf / Metro.Lab)
...maintiennent un grossissement constant sur toute la hauteur et offrent une distance de travail longue et sûre. Sur Pro.Surf et Metro.Lab, cela permet de mesurer près des bords abrupts et dans les alésages tout en conservant la précision de l'échelle, ce qui est idéal pour la planéité/le parallélisme sur les pièces de grande taille.
Optique microscopique focalisée (Micro.View)
... privilégient la résolution latérale sur les petits champs pour obtenir des détails riches et une analyse sub-nm. Elles excellent dans les micro-caractéristiques et la finition de surface, mais ont généralement des distances de travail plus courtes, ce qui peut limiter l'accès aux trous/bords profonds.
Pourquoi le stitching est-il particulièrement important pour les échantillons plus larges ? Qu'est-ce que le « véritable stitching » ?
Comme les surfaces plus grandes dépassent le champ de vision d'une seule prise, le stitching fusionne les tuiles en un seul ensemble de données précis.
Lorsque la zone à mesurer dépasse le champ de vue (FOV) d'une seule prise de vue, le système doit acquérir plusieurs mesures individuelles et les assembler en un seul ensemble de données aréales. La qualité métrologique de ces mesures sur de grandes surfaces dépend de l'optique et de la technologie de détection, du nombre de tuiles et des algorithmes de stitching.
True Stitching fournit des mesures de grande surface haute fidélité en minimisant les artefacts de stitching et en préservant la géométrie.
Un benchmarking indépendant réalisé dans une université technique allemande de premier plan a comparé six profilomètres optiques de différents fabricants et le profilomètre d'Polytec a démontré la meilleure qualité de stitching et de mesure. Ce résultat est obtenu grâce à diverses caractéristiques telles que :
- Grand champ de vision en une seule prise → moins de tuiles et de joints, moins d'erreurs cumulées
- Algorithmes de stitching sophistiqués → chevauchement contrôlé, enregistrement robuste et mélange sûr sur le plan métrologique qui préserve les marches et les bords
- Pour Pro.Surf : optique télécentrique/CSI avec évaluation du corrélogramme → géométrie stable et fidélité de la hauteur entre les tuiles
Le résultat est une topographie haute fidélité sur une grande surface, avec moins d'artefacts et des résidus prêts à être audités, ce que nous appelons le « True Stitching » (assemblage véritable).

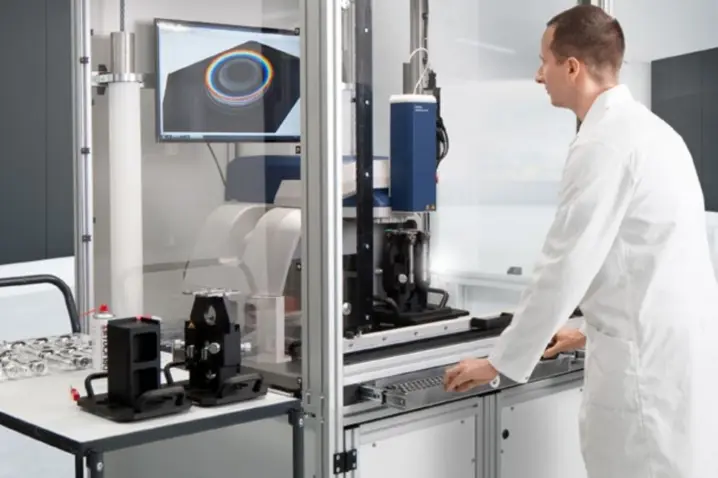

Les profileurs d'TopMap s sont-ils prêts pour la production ?
Grâce à leur conception robuste avec très peu ou pas de pièces mobiles, à la technologie SST (Smart Scanning Technology) et à la technologie ECT (Environmental Compensation Technology), la gamme Pro.Surf et l'Micro.View+ sont prêts pour la métrologie en ligne et hors ligne. Metro.Lab, une solution de paillasse facile à utiliser, est également un système de contrôle qualité en ligne souvent utilisé.
Un autre avantage est la conception modulaire de Pro.Surf et Micro.Surf. Les têtes de capteur peuvent être utilisées comme une seule unité et ainsi être facilement intégrées à votre processus.
Donc oui, Pro.Surf et Micro.View+ sont prêts pour une intégration en ligne et hors ligne grâce à leur mécanique robuste et leur technologie de détection stable.
Quelle est la garantie offerte pour les profilomètres optiques d'Polytec?
Polytec garantit la durabilité et les performances de ses systèmes de métrologie des surfaces en offrant une garantie unique de 4 ans, reflétant notre confiance dans la qualité et la longévité de ses profilomètres optiques de surface.
