Perfilómetros ópticos para el ensayo de rugosidad de alta precisión y la inspección eficaz de «aprobado/rechazado»
Los perfilómetros ópticos son sistemas de medición de superficies 3D sin contacto que registran la rugosidad, la textura, la forma, la planicidad y las microestructuras con una alta resolución vertical. Los sistemas de Polytec utilizan interferometría de barrido de coherencia y tecnologías ópticas relacionadas para inspeccionar superficies, desde microestructuras hasta componentes de gran superficie. Utiliza la descripción general que figura a continuación para elegir entre perfilómetros basados en microscopios, perfilómetros de gran superficie y sistemas básicos centrados en la rugosidad.
Ventajas de los perfilómetros ópticos de Polytec
- True Stitching amplía el campo de medición a unos 230 × 220 mm, al tiempo que alcanza la máxima precisión
- Su extraordinaria precisión de medición revela detalles de la superficie con una resolución en el eje Z de hasta 0,01 nm.
- Medición en cualquier superficie con SST Smart Scanning Technology .
- Fácil manejo y funciones e interfaces preparadas para la automatización.
- Su diseño modular permite configuraciones personalizadas y actualizaciones, ampliando así sus capacidades.
- Fiabilidad a largo plazo gracias a su diseño robusto y a una garantía de 4 años.
¿Cuándo se debe utilizar un perfilómetro de superficies micro o macro?
| Perfiladores | Campo de visión | StrVentajas | Tareas de medición | Ideales para |
| Microperfilómetro | De 0,07 a 3,7 mm² | Máxima resolución lateral, precisión vertical inferior al nanómetro. | Estructura superficial, análisis de rugosidad, tribología focalizada | Análisis de alta resolución de piezas de precisión, MEMS, microóptica, microfluídica, etc. |
| Macroperfilómetro | Campo de visión único de 44 × 33 mm, con un « True Stitching » de hasta 230 × 220 mm y más | Medición de formas en grandes superficies, Sistema óptico telecéntrico, geometría estable. | Planicidad, paralelismo, altura de escalón, espesor, desviación de forma. Rugosidad con Pro.Surf+ | Inspección de calidad (aprobado/rechazado) en la fabricación de precisión, desde piezas pequeñas hasta grandes y bandejas. |
| Medidor de rugosidad | De 0,07 a 3,7 mm | Sistema compacto y rentable para iniciarse en la medición de la rugosidad de superficie | Análisis de rugosidad / inspección de muestras | Equipos que pasan de la inspección táctil o con palpador a la inspección de superficies por áreas con un presupuesto ajustado |
Micro.View+
Máxima repetibilidad y reproducibilidad en la inspección con resolución subnanométrica de textura, rugosidad areal, acabado y detalles estructurales con flujos de trabajo automatizados.
Micro.View
Nuestro perfilómetro óptico de mesa fácil de usar. Análisis de textura, rugosidad areal y microestructura en un paquete asequible y modular.
Metro.Lab
Banco de pruebas completo y compacto para la caracterización de formas de gran superficie, ¡incluso con un presupuesto reducido! Para laboratorios de control de calidad e inspecciones de calidad caso por caso en la fabricación.
Pro.Surf+
Perfilador multisensor para el escaneo rápido de topografías de grandes superficies, repetibilidad en las mediciones y caracterización combinada de forma y rugosidad areal con una resolución en el rango de los nanómetros.
Pro.Surf
Para mediciones rápidas de topografía, forma y planitud en grandes superficies. La óptica telecéntrica con un amplio rango Z alcanza los orificios, el mayor campo de visión y una precisión e True Stitching e permiten realizar mediciones eficientes de múltiples muestras.
Diferencias entre perfilómetros ópticos: sistemas micro y macro
Comenta tus necesidades con nuestros expertos
Empecemos con una breve charla sobre sus piezas, tolerancias y flujo de trabajo; y, si resulta útil, podemos añadir un estudio de viabilidad, un servicio de mediciones por encargo ( PolyMeasure ) o una prueba de PolyRent como siguientes pasos opcionales.
La gama de productos de perfilómetros ópticos de la empresa alemana TopMap se estructura en tres líneas de perfilómetros ópticos CSI: Micro, Macro y Bench, cada una de ellas optimizada para determinados tamaños de muestra, resoluciones, tareas de medición y necesidades de rendimiento (throughput).
- Perfiladores Micro: alta resolución lateral para rugosidad areal, textura y microestructuras.
- Perfiladores macro: medición de formas en áreas grandes con óptica telecéntrica, rápida y con alta repetibilidad para un alto rendimiento (throughput).
- Perfiladores Bench: mediciones compactas y rentables de áreas amplias para laboratorios y control de calidad.
| Tipo de perfilador | Campo de visión | Puntos fuertes | Tareas de medición | Más adecuado para |
| Microperfilador | De 0,07 a 3,7 mm | Máxima resolución lateral, precisión vertical inferior a 1 nm. | Textura de superficie, análisis de rugosidad areal, tribología enfocada | MEMS, microóptica, microfluídica, piezas de precisión. |
| Perfilador macro | Campo de visión único de 44 × 33 mm, con True Stitching de hasta 230 × 220 mm y más | Medición de formas en grandes superficies, óptica telecéntrica, geometría estable. | Planitud, paralelismo, altura de escalón, espesor, desviación de forma. Rugosidad areal con Pro.Surf+ | Inspección de calidad en la fabricación de precisión, piezas pequeñas y grandes y bandejas. |
| Perfilador de banco | 37 × 28 mm | Metrología compacta y rentable para grandes superficies. | Desviación de forma, altura de escalón, inspección de calidad caso por caso. | Inspección de muestras en la fabricación. |
Nuestros perfilómetros de superficies 3D al detalle: desde la rugosidad subnanométrica hasta el ensayo de rugosidad de superficies industriales
A continuación encontrarás descripciones de cada tipo de perfilómetro óptico de CSI para ayudarte a comparar sus prestaciones y seleccionar el sistema más adecuado para tu tarea de medición. Si no estás seguro de cuál se adapta mejor a tu estrategia de metrología, utiliza el formulario de contacto que aparece al final para hablar con nuestros expertos.
TopMap Perfilómetro de superficies
Perfilómetro óptico 3D microscópico de alta resolución para la medición topográfica de superficies con alta resolución lateral; ideal para el análisis de microestructuras, componentes de precisión y ópticas, MEMS y tribología de alta precisión.
- Campo de visión variable con tamaños de punto de 0,07 a 3,7 mm.
- Ideal para una resolución inferior al nanómetro.
- True Stitching Permite la máxima precisión en áreas más amplias.
Elige los interferómetros de luz blanca de Micro.View cuando la máxima resolución lateral y la alta precisión de repetición sean fundamentales para tu análisis de microestructuras y superficies de mecanizado de ultraprecisión.
Nuestros perfilómetros macro
- Pro.Surf y Metro.Lab
Perfilómetro de superficies macro supereficiente para la medición de la forma de superficies de gran superficie y bandejas. El Pro.Surf es el perfilómetro preferido en el sector de la fabricación gracias a su fiabilidad, eficiencia y flexibilidad.
- Captura hasta 2 millones de puntos de datos en tan solo unos segundos
- Excelente campo de visión único de hasta 44 × 33 mm, ampliable a 230 × 220 mm con el True Stitching.
- Mide la planicidad, la forma y el paralelismo más rápidamente, incluso en el interior de orificios.
- Pro.Surf+ Incorpora un sensor confocal cromático para el análisis combinado de la rugosidad en 2D.
- Ideal para mecánica de precisión, superficies selladas, relojería y óptica
Elige Pro.Surf cuando necesites realizar mediciones de desviaciones de forma en áreas extensas y con alto rendimiento, con la máxima estabilidad.
Testimonios de clientes sobre perfilómetros ópticos
How macro profiling stopped seals from leaking
Una cara de sellado puede parecer plana y, aun así, presentar fugas. Descubra cómo la perfilometría óptica sin contacto con TopMap Pro.Surf detecta desviaciones de planitud y altura de escalón de hasta 0,1 µm para liberar piezas con fiabilidad.
Manufacturing of 3D metal printed parts optimized with macro profiling
En la impresión 3D en metal, los defectos ocultos pueden comprometer piezas críticas para la seguridad. Vea cómo la perfilometría macro de gran área controla la textura y la forma en una sola medición.
Ensuring highest quality of micro-optical components with WLI inspection
Componentes microópticos diminutos y reflectantes llevan la microscopía convencional al límite. Vea cómo HUBER+SUHNER usa la interferometría de luz blanca con el Micro.View para caracterizarlos sin contacto.
Convierte el perfilado de superficies en flujos de trabajo estandarizados y con precisión de repetición
Saca el máximo partido a tu perfilómetro óptico 3D: agiliza los controles de calidad rápidos, facilita la investigación en profundidad y permite a tu equipo realizar mediciones con total confianza.
- Visualización intuitiva en 2D y 3D
- Flujos de trabajo basados en recetas (SOP)
- Preparación para la automatización total (MES/PLC)
- Herramientas de análisis avanzadas
- Formatos de exportación para sistemas de metrología y control de calidad
Realiza tus tareas de metrología con nuestros WLI: de forma sencilla, precisa y con precisión de repetición
A continuación se presentan algunos ejemplos de mediciones superficiales: desde la rugosidad de superficie y la Tribología hasta el análisis de microestructuras.
Preguntas habituales y guías para comprender y elegir el Perfilómetro óptico adecuado
Guías
Stylus or optical profiler
¿Palpador u óptica? Un árbol de decisión práctico para saber cuándo usar un perfilómetro de contacto y cuándo uno óptico 3D según su tarea de metrología.
Micro or macro 3D profiling?
Descubra cómo la escala de medición, el tamaño de la pieza y los requisitos de la aplicación determinan la elección entre perfilometría 3D micro y macro.
Which optical profiler technology is the right one?
Compare tecnologías clave como la WLI, la microscopía confocal y la variación de enfoque, y descubra cuál mide su superficie con la mejor exactitud, repetibilidad y eficiencia.
Hemos recopilado algunas preguntas que los clientes suelen plantear al comparar perfilómetros ópticos, seleccionar un sistema de fijación o planificar su flujo de trabajo de metrología.
Preguntas y respuestas
¿Qué es un perfilómetro óptico?
Un perfilómetro óptico es un sistema de medición sin contacto que se utiliza para capturar la topografía de una superficie en 3D con una alta resolución vertical. Los perfilómetros ópticos suelen basarse en la interferometría de barrido de coherencia (CSI) y se utilizan para medir la rugosidad de superficie, así como la forma, la planicidad, la altura de escaló y las microestructuras en una amplia gama de materiales.
¿Están las empresas pasando de su perfilador actual a los sistemas « Polytec »? Y, si es así, ¿por qué?
Sí, muchas empresas pasan de los profilómetros de superficies que ya tienen a los de Polytec cuando sus aplicaciones se vuelven más exigentes. Sus sistemas alcanzan sus límites, por ejemplo, con materiales complejos (como superficies muy reflectantes), el aumento del tamaño de las muestras y de la calidad del ensamblaje, o la necesidad de una mayor automatización. Los sistemas de Polytec destacan en estos ámbitos: superficies difíciles de medir, mediciones de gran superficie y ensamblaje fiable y preciso.
La inversión en un perfilómetro es una decisión importante, tanto desde el punto de vista económico como por el esfuerzo que supone en sus instalaciones (formación, integración, etc.). Por ello, recomendamos probar y evaluar a fondo los posibles sistemas. En Polytec ofrecemos estudios de viabilidad, PolyMeasure y PolyRent para que pueda tomar una decisión de inversión con garantía de futuro.
¿Cómo pueden ayudarme a elegir el sistema adecuado? ¿En qué consiste la oferta de «prueba antes de comprar»?
Los perfilómetros ópticos 3D suponen una inversión considerable. Es lógico preguntarse si un sistema satisfará tus necesidades a corto y largo plazo y se ajustará a tu estrategia de metrología.
Con la opción «prueba antes de comprar», queremos ayudarte a encontrar el perfilómetro más adecuado desde el primer momento. Esto te permite comprobar el rendimiento, los flujos de trabajo y el retorno de la inversión antes de realizar la inversión.
Perfilador micro frente a perfilador macro: ¿cuándo utilizar cada uno?
Los sistemas de gran superficie con configuración telecéntrica permiten medir de forma simultánea y rápida la topografía de superficies extensas en una sola medición. Los perfilómetros ópticos basados en sistemas de microscopio, en los que la configuración óptica —incluido el brazo de referencia— está integrada en la lente, resultan más adecuados si se necesitan más detalles laterales en toda la superficie.
Sistemas microscópicos (Micro.View)
- Campo de visión reducido
- Máxima resolución lateral
- Ideales para microestructuras y MEMS
- Inconveniente: menor rendimiento con muestras grandes
Sistemas macroscópicos (Pro.Surf / Metro.Lab)
- Sistema óptico telecéntrico, amplio campo de visión
- Ideal para bandejas, planicidad y paralelismo
- Ideal para componentes de mayor tamaño
- Inconveniente: menor nivel de detalle lateral que con la microscopía
Regla general:
- ¿Necesitas detalles a microescala? → Micro.View
- ¿Necesitas evaluar la forma de grandes superficies (planicidad, Paralelismo, etc.)? → Pro.Surf / Metro.Lab
¿Microscopio u Sistema óptico telecéntrico para los perfilómetros?
Sistema óptico telecéntrico (Pro.Surf / Metro.Lab)
...mantienen constante el aumento a lo largo de toda la altura y ofrecen una distancia de trabajo larga y segura. En Pro.Surf y Metro.Lab, esto permite medir cerca de bordes pronunciados y en el interior de orificios, manteniendo al mismo tiempo la precisión de la escala, lo que resulta ideal para evaluar la planicidad y el paralelismo en piezas de gran tamaño.
Óptica de microscopio enfocada (Micro.View)
...priorizan la resolución lateral en campos reducidos para obtener detalles precisos y realizar análisis a escala subnanométrica. Destacan en el análisis de microcaracterísticas y el Acabado de superficies, pero suelen tener distancias de trabajo más cortas, por lo que el acceso a orificios profundos o bordes puede verse más limitado.
¿Por qué es tan importante el «stitching» en muestras más amplias? ¿Qué es el «True Stitching »?
Dado que las superficies más grandes superan el Campo de visión de una sola toma, el proceso de unión combina los mosaicos en un único conjunto de datos preciso.
Cuando el área que se va a medir supera el Campo de visión (FoV) de una sola toma, el sistema debe adquirir múltiples mediciones individuales y unirlas en un único conjunto de datos de área. La calidad metrológica de estas mediciones de área depende de la óptica y la tecnología de detección, del número de mosaicos y de los algoritmos de unión.
True Stitching Ofrece mediciones de gran superficie de alta fidelidad al minimizar los artefactos de unión y preservar la geometría.
Una evaluación comparativa independiente realizada en una prestigiosa universidad técnica alemana comparó seis perfilómetros ópticos de diferentes fabricantes, y el perfilómetro Polytec demostró la máxima calidad de unión y medición. Esto se consigue gracias a diversas características, tales como:
- Amplio campo de visión (FoV) en una sola toma → menos mosaicos y uniones, menor error acumulativo
- Sofisticados algoritmos de unión → solapamiento controlado, registro robusto y fusión apta para metrología que conserva escalones y bordes
- En el caso del Pro.Surf: Sistema óptico telecéntrico/CSI con evaluación por Correlograma → geometría estable y fidelidad de altura en todos los mosaicos
El resultado es una topografía de gran superficie y alta fidelidad, con menos artefactos y residuos aptos para auditoría: lo que denominamos « True Stitching ».

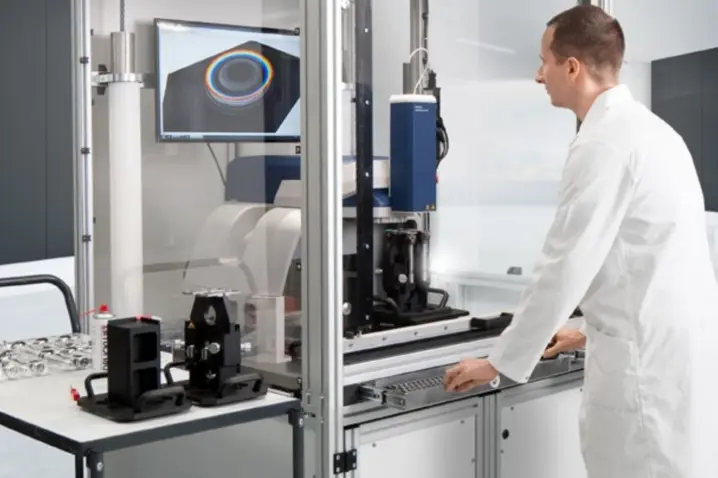

¿Están listos los generadores de perfiles de TopMap para su uso en producción?
Gracias a su diseño robusto, con muy pocas o ninguna pieza móvil, SST (Smart Scanning Technology) y ECT (Tecnología de compensación ambiental), la gama Pro.Surf y Micro.View+ están preparadas para la metrología en línea y junto a la línea de producción. Asimismo, Metro.Lab, como solución de sobremesa fácil de usar, es un Sistema Atline muy utilizado para el Control de calidad junto a la línea de producción.
Otra ventaja es el diseño modular de Pro.Surf y Micro.Surf. Los cabezales de medición pueden utilizarse como una sola unidad, lo que permite integrarlos fácilmente en su proceso.
Así que sí: Pro.Surf y Micro.View+ están preparados para la integración en línea y en la línea de producción gracias a su mecánica robusta y a su tecnología de detección estable, características que los hacen idóneos para ello.
¿Cuál es la garantía de los perfilómetros ópticos « Polytec »?
Polytec Respalda la durabilidad y el rendimiento de sus sistemas de tecnología de medición de superficies ofreciendo una garantía única de 4 años, lo que refleja nuestra confianza en la calidad y la longevidad de nuestros perfilómetros ópticos.
Parámetros de superficies
Obtén más información sobre la rugosidad, la planicidad, la altura de escaló y el grosor de capa.
