フレキシブルな光学式振動測定システム

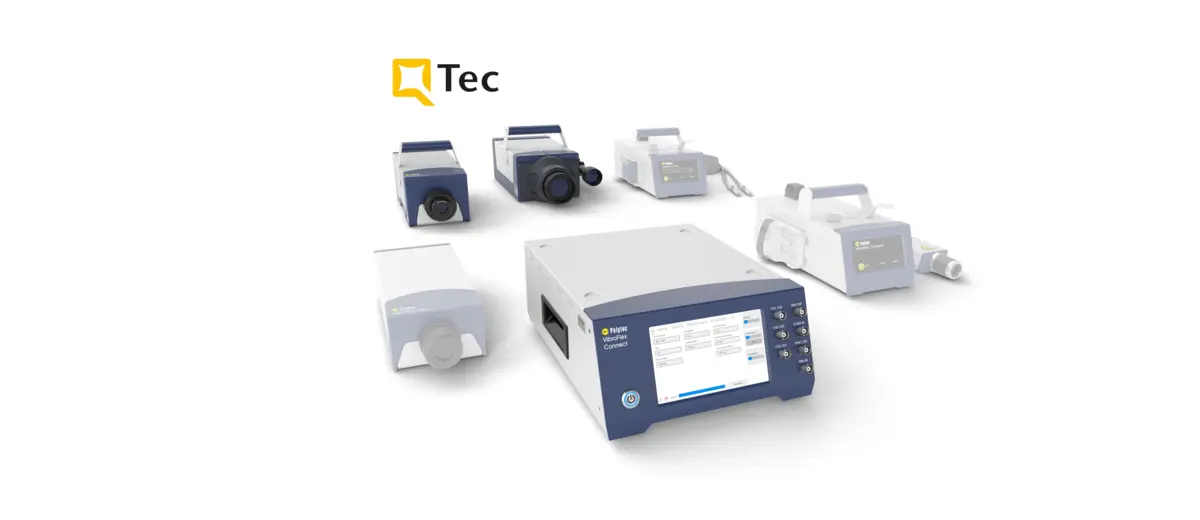

ポリテックの VibroFlex は、光学式振動計測の優れた柔軟性と、お客様のニーズに対応するモジュール型センサソリューションです： VibroFlex シリーズでは、特許取得済みの QTec® 技術を搭載したレーザセンサヘッドや、波長の異なるレーザセンサヘッドなど、お客様のニーズに合わせてお選びいただけます。 機械やモータのような大型で複雑なサンプルを、安全な距離から測定できます。 研究開発や製品開発で音響振動現象を発見し、市場投入までの時間を短縮したり、コスト効率を重視した生産部品の信頼性の高いインライン検査に使用できます。
特長
//- 高性能非接触振動計測ソリューション
- 高性能非接触振動計測ソリューション
- サブpmの変位分解能と最大30m/sの振動速度
- 測定周波数帯域はDC～24 MHz、時間分解能は最高レベル
- 特許取得のQTecマルチパス干渉計で最高のSNRを実現
- 最大500mの距離からの構造ヘルスモニタリング等 状態監視
- 黒色、光沢がある、高温などの表面も問題なく測定
- 便利なセットアップと最高のSNRを実現するデジタル・データ・インターフェース
先端研究のための振動解析
DC～24MHzの周波数帯域で振動を分解し、サブピコ変位と最大30m/sの高速移動を検出。 あらゆる表面の振動を、レーザーのような高い精度で確実に測定します。
選択可能なレーザーセンサーで構成可能なフロントエンド

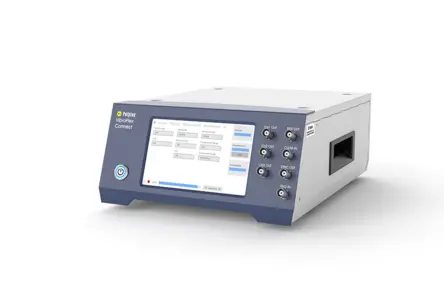

レーザドップラ振動計 VibroFlex は、フロントエンドとセンサヘッドで構成され、フロントエンドは、VibroFlexシリーズの全センサヘッドと構成可能です。 VibroFlexのフロントエンドは、7インチマルチタッチディスプレイが搭載されており、レーザのオートフォーカス（オプション）や測定レンジの設定などを操作できます。データ出力は、変位、速度、加速度をアナログ・デジタルの両方で出力できます。（デジタルインタフェースはオプションのVibroLink（イーサネット）で実現します）。レーザドップラ振動計 VibroFlex の測定レンジは豊富であり、測定要件に最適な測定レンジを選択することができます。
光学式振動計測の優れた柔軟性 - VibroFlex で、他の VibroFlex ファミリーを体験してください。

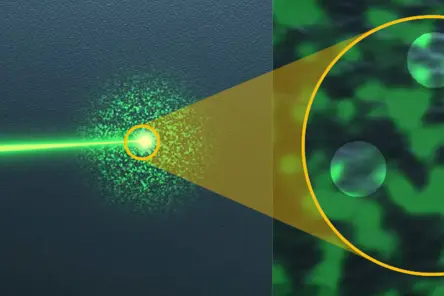

特許取得済みのQTec®テクノロジーであらゆる表面を測定
常に安定した信号、20 dB 向上した SNR により、後処理不要で迅速かつ鮮明な測定結果を実現： QTec® レーザドップラ振動計は、マルチパス干渉計と受信ダイバーシティにより、異なる視点からの最適な測定値を再結合することで、平均化の必要性を排除しながら、より高速で一貫性のある測定結果を提供します。 この安全なレーザ技術は、非破壊検査、バイオメディカル、長距離変位計測、準静的変位計測、加振器のフィードバック制御など、困難なアプリケーションに最適です。 特許取得済みの非常に革新的な技術QTec®は、振動測定をこれまで以上に迅速、簡単、信頼性の高いものにします。

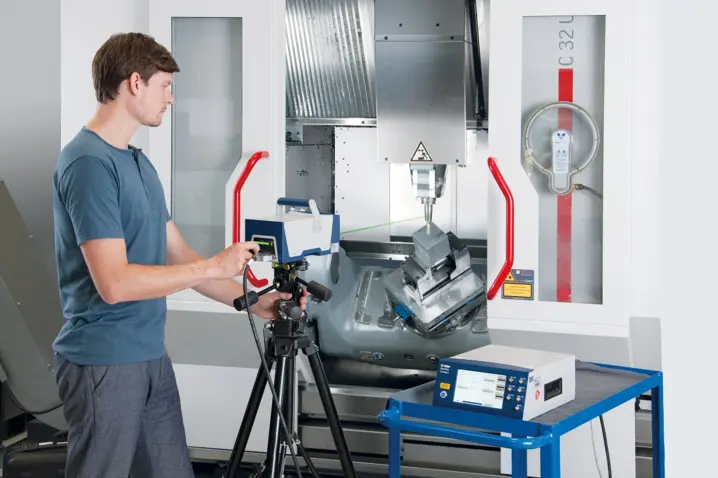

難易度の高い表面でも最高のS/N比を実現
特許取得済みのQTecマルチパス干渉法は、優れた測定データ品質と最高のSNRを提供します。QTecは、ダイナミクス、音響、振動挙動を測定する際、特に困難な人工物表面で威力を発揮します。QTecのマルチパス干渉法は、ブロードバンドノイズや不要なドロップアウトの原因を回避し、高速で移動または回転するサンプルオブジェクトの振動分析において、常に安定した信号を確保することができます。
関連商品

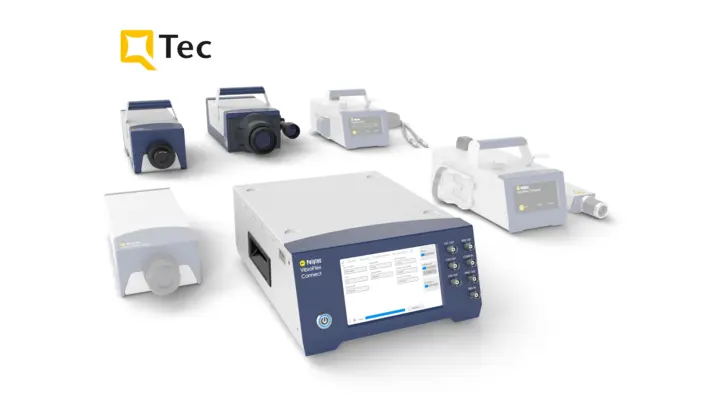

レーザドップラ振動計 VibroFlex
ポリテックのモジュール型レーザドップラ振動計 VibroFlex は、測定周波数帯域は最高24 MHzまでで、測定要件に合わせて、測定レンジやセンサヘッドを選択できます。従来品に比べSNRを20dB向上させ、低ノイズ測定を実現する特許技術 QTecを搭載したセンサヘッドや、顕微鏡対物レンズ越しの測定、人の立ち入りが難しいなどの理由による遠隔測定、機械や部品など複雑形状の狭小部の測定など、それぞれの測定シーンに適したセンサヘッドをラインナップしています。ポリテックの レーザドップラ振動計は、製品の研究開発や、製造工程のインライン検査などに使用されており、簡単でスピーディ、高精度な測定を実現し、ものづくりの現場の製品化スピードと、品質管理向上に貢献しています。
長距離レーザドップラ振動計 VibroFlex Range
VibroFlex Rangeは、屋外対応の最大500mの長距離測定に適したレーザドップラ振動計です。橋梁や建物などの大型構造物、稼働中の機械、生産設備など、振動する構造物の構造ダイナミクスと安定性を、遠隔から非接触で簡便にモニタリングします。測定された固有振動数と変位/たわみは、ヘルスモニタリングやシミュレーションのモデル検証などに使用できます。
レーザドップラ振動計 VibroOne
VibroOne レーザドップラ振動計は、これ一台で非接触振動計測がすぐに始められる、オールインワンモデルです。測定周波数帯域は最大24 MHzであり、内蔵 HD カメラオプションは、MEMS や、医療機器デバイス、生物などの微細構造を有するものの振動を計測する際に、特に便利です。レーザの照射位置を正確に視認さらに画像データとして保存することができます。

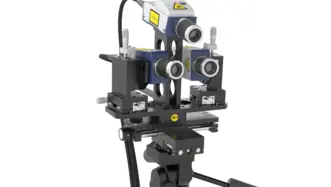

Vibroflex TriMount
新しい VibroFlex TriMount は、3 つの VibroFlex Compact センサヘッドを搭載した頑丈なセンサホルダと、強力な VibroFlex Connect フロントエンドから構成される、非接触 3 次元振動計測用のモジュール式セットアップです。この組み合わせにより、最大 24 MHz の周波数帯域幅で正確かつ信頼性の高い振動計測が可能となり、幅広い用途に活用できます。HD+ カメラと精密な位置決め用レーザー調整機能、および FPGA ベースの最新世代信号処理機能を備えた TriMount は、試験構造物の真の加速度、速度、変位を捉えます。

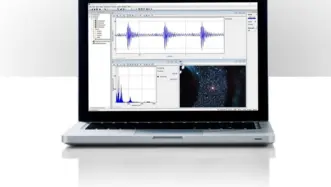

VibSoft データ収集/解析ソフトウェア
VibSoft は、振動測定結果のデータ収集と詳細な解析の両方を提供します。測定物励起のための内蔵シグナルジェネレータやリアルタイムの測定物の画像データ保存、測定データの後処理が可能なシグナル プロセッサ （ポリテック独自のデータ後処理機能） などのオプションがあり、VibSoft は非常に便利なツールです。VibroLink インターフェースを搭載したポリテックのレーザドップラ振動計対応機種においては、Ethernet または WLAN を介して VibSoft または VibSoft-VL と直接通信を行います。これにより、測定データの安定した転送と、完全なデジタル方式による測定パラメータのリモート制御が可能になります。
