モジュラー式3D振動測定

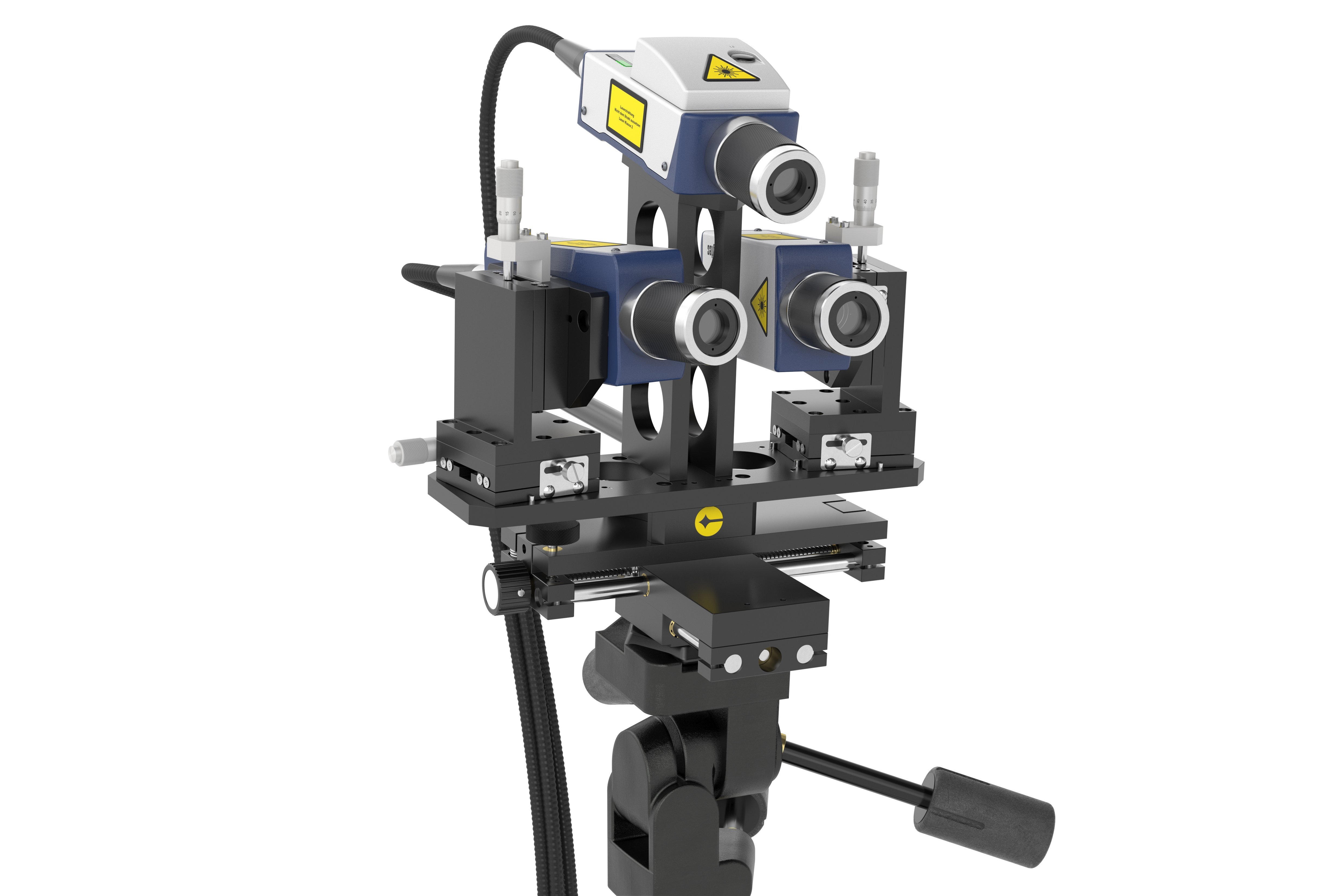

VibroFlex TriMountは、非接触3D振動測定用のモジュラーシステムで、3つのVibroFlex Compact測定ヘッドを備えた頑丈なセンサー保持器で構成され、各ヘッドは高性能なVibroFlex Connectフロントエンドと連動します。この組み合わせにより、広範な用途において最大24 MHzの周波数帯域で正確かつ信頼性の高い振動測定が可能です。最新世代のFPGAベース信号処理により、変位、速度、加速度における生データのデコードを行います。

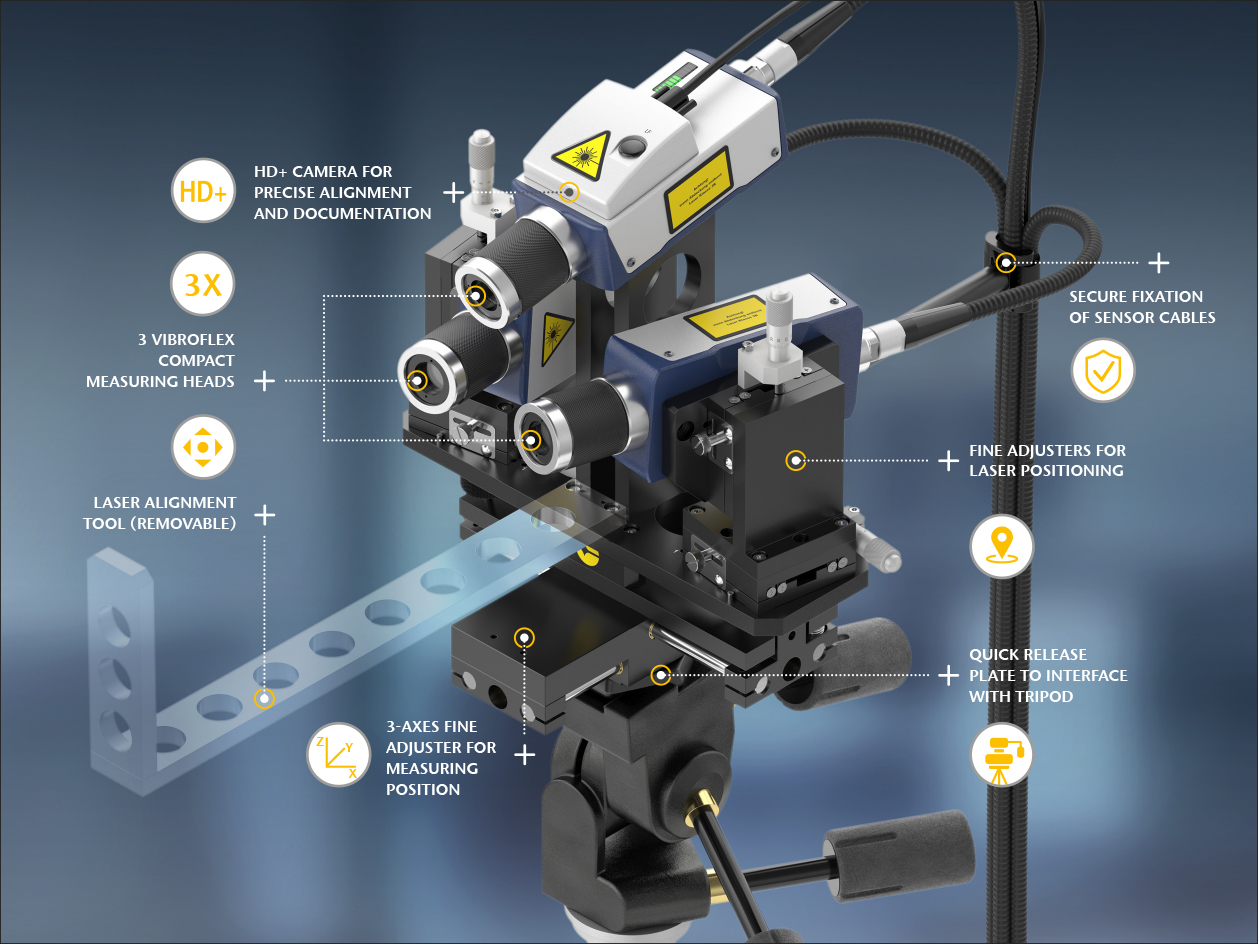

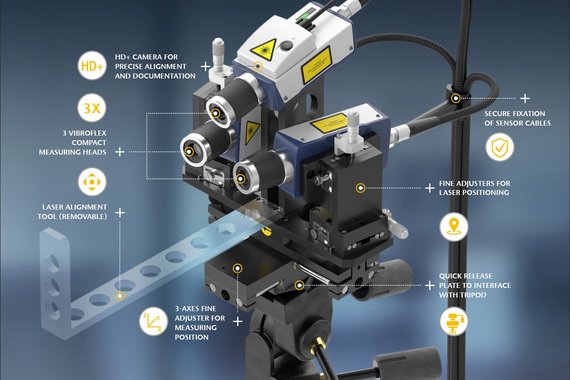

特長
//- 真の3D非接触振動測定
- 精密レーザー位置決めと微調整、カメラ付き
- 最高の帯域幅と時間分解能
- VibSoft-PROデータ取得ですぐに使用可能
- 実際の加速度、速度、変位の測定
- 正確な位置合わせと記録のためのHD+カメラ

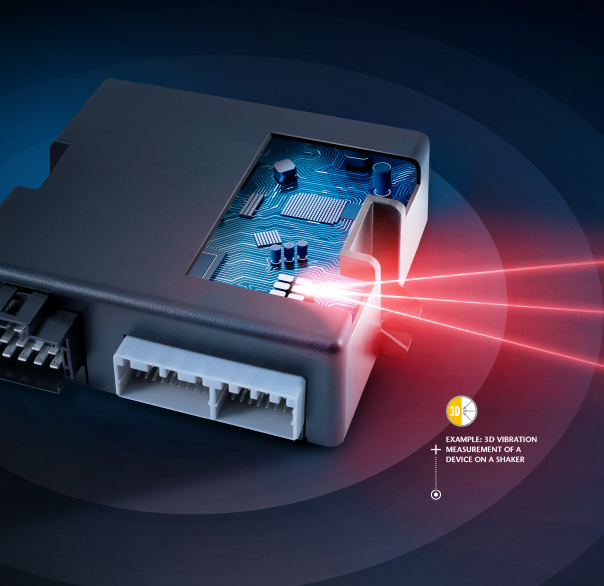

テスト構造物の真の3Dベクトルの取得
3つのVibroFlex Compact測定ヘッドのうちの1つには統合カメラが搭載されており、サンプルを観察できるため、測定セットアップやテスト記録が簡単になります。
専用のVibSoft-PROデータ取得ソフトウェアは、生の振動データをカルテシアン座標のx、y、z成分に変換し、さらなる解析を可能にします。センサーのホルダーには微調整機構が備えられており、三つのレーザービームを容易かつ正確に整列させ、明瞭な測定データを得ることができます。
VibroFlex TriMountを3D振動測定システムとして使用するだけでなく、これら三つのレーザーバイブロメーターは独立した1次元単一点振動測定システムとしても使用できます。この多用途性により、研究や製品開発から信頼性の高くコスト効率の良い品質管理まで、幅広い用途に対応できます。

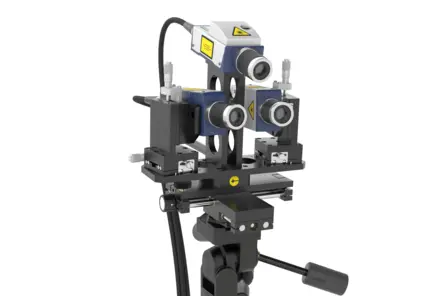

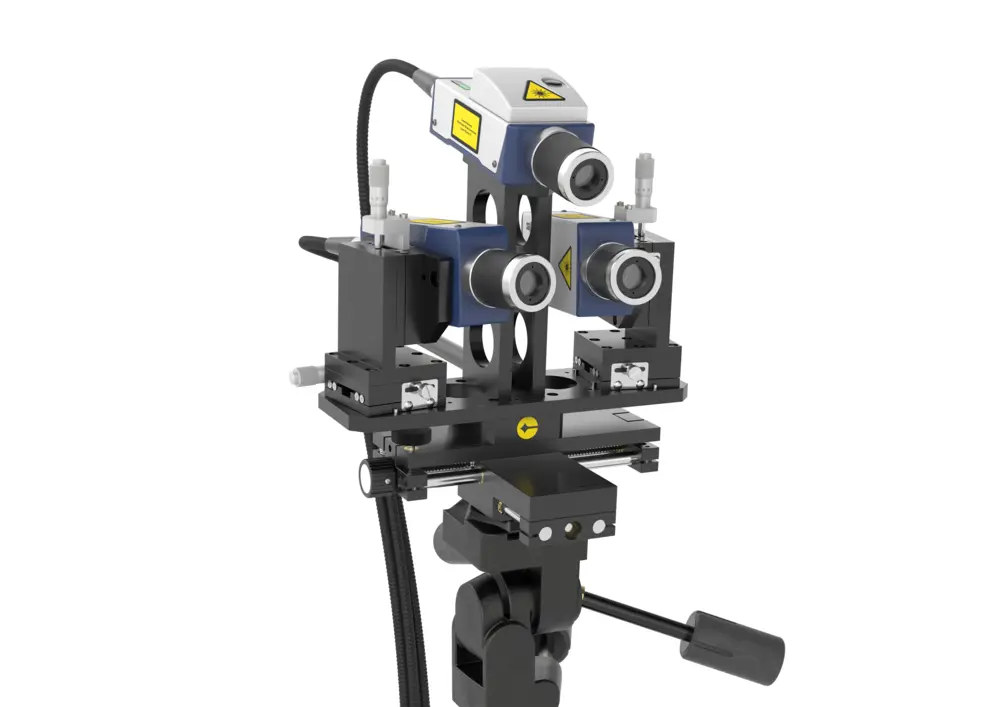

多用途でモジュール式の3D振動試験システム
VibroFlex TriMountの中核となるのは、モジュール式3D振動測定ソリューションとしての3つのVibroFlex Connectフロントエンドで、DCから24 MHzまでの広帯域に対応しています。最新世代のFPGAベースの信号処理により、変位、速度、加速度での生データのデコードを自動的に行います。

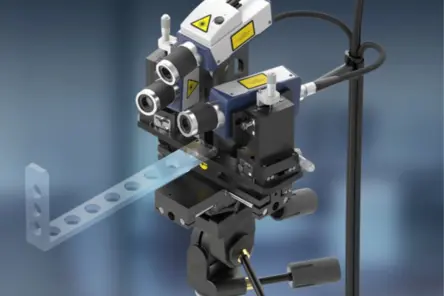

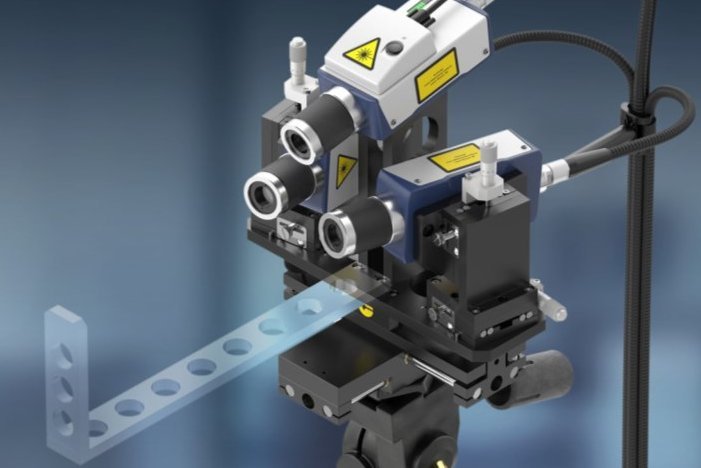

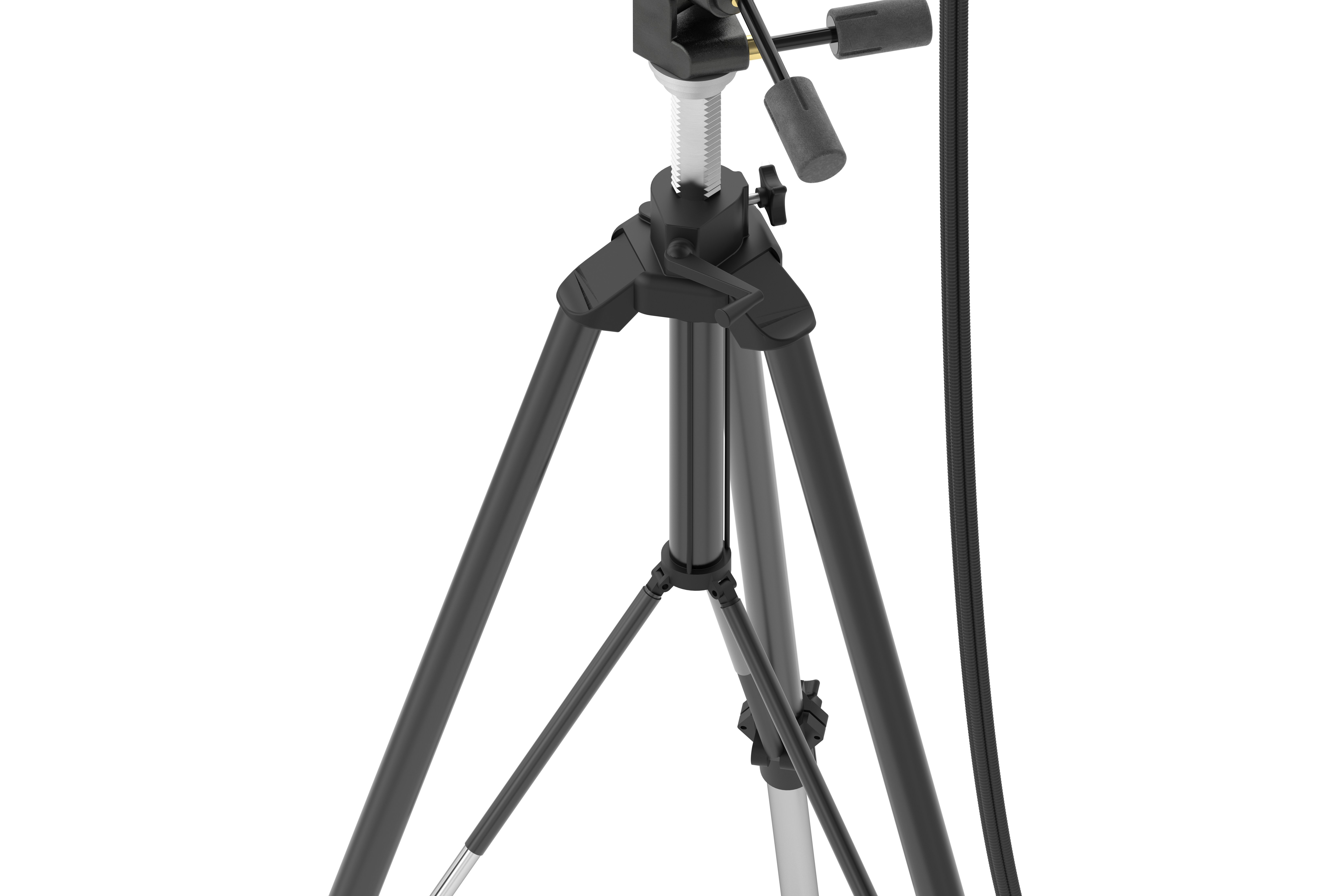

優れた光学感度を持つVibroFlex Compactセンサーヘッドは、センサー用ホルダーに簡単に取り付けることができます。統合カメラを備えた1つのセンサーヘッドを上部に取り付けることも可能で、測定セットアップや試験の記録を簡略化します。3D測定用センサーホルダーはVibroFlex CompactおよびVibroOneセンサーヘッドに対応しており、安定した測定と操作のために三脚に取り付けるのが理想的です。
関連商品
VibSoft データ収集/解析ソフトウェア
VibSoft は、振動測定結果のデータ収集と詳細な解析の両方を提供します。測定物励起のための内蔵シグナルジェネレータやリアルタイムの測定物の画像データ保存、測定データの後処理が可能なシグナル プロセッサ （ポリテック独自のデータ後処理機能） などのオプションがあり、VibSoft は非常に便利なツールです。VibroLink インターフェースを搭載したポリテックのレーザドップラ振動計対応機種においては、Ethernet または WLAN を介して VibSoft または VibSoft-VL と直接通信を行います。これにより、測定データの安定した転送と、完全なデジタル方式による測定パラメータのリモート制御が可能になります。

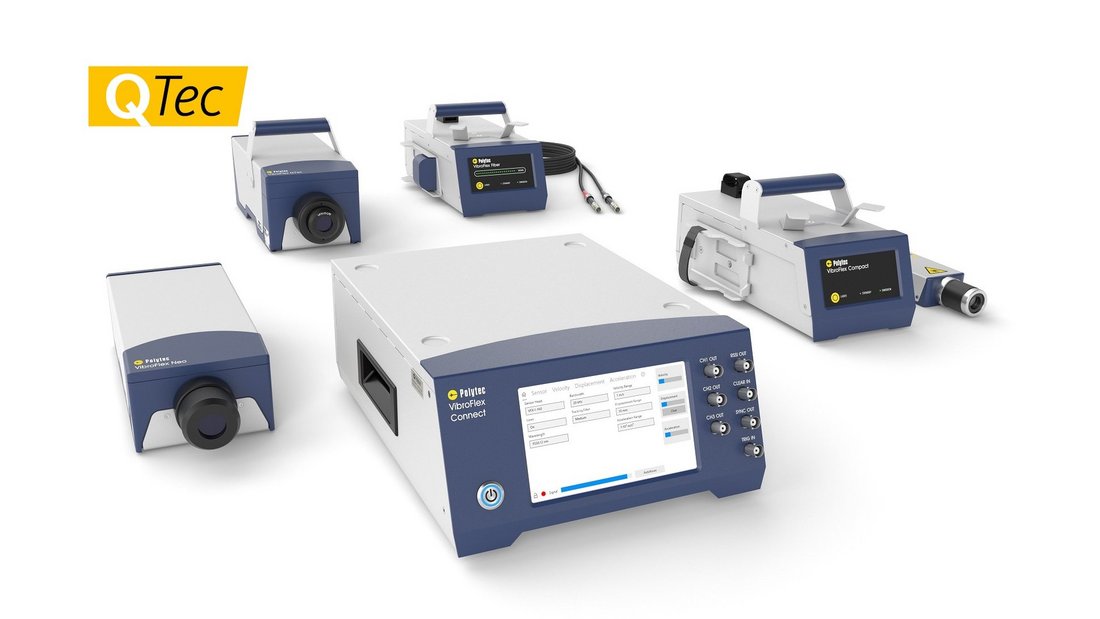

レーザドップラ振動計 VibroFlex
ポリテックのモジュール型レーザドップラ振動計 VibroFlex は、測定周波数帯域は最高24 MHzまでで、測定要件に合わせて、測定レンジやセンサヘッドを選択できます。従来品に比べSNRを20dB向上させ、低ノイズ測定を実現する特許技術 QTecを搭載したセンサヘッドや、顕微鏡対物レンズ越しの測定、人の立ち入りが難しいなどの理由による遠隔測定、機械や部品など複雑形状の狭小部の測定など、それぞれの測定シーンに適したセンサヘッドをラインナップしています。ポリテックの レーザドップラ振動計は、製品の研究開発や、製造工程のインライン検査などに使用されており、簡単でスピーディ、高精度な測定を実現し、ものづくりの現場の製品化スピードと、品質管理向上に貢献しています。

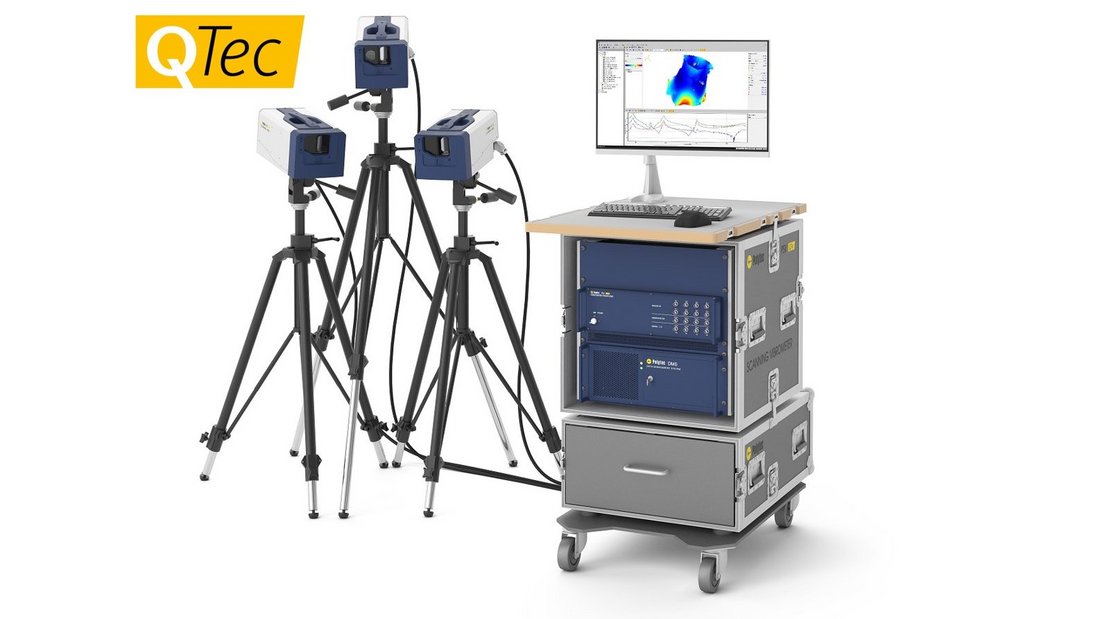

VibroScan QTec Xtra 3D
