遠隔振動測定
VibroFlex Rangeは、屋外対応の最大500mの長距離測定に適したレーザドップラ振動計です。橋梁や建物などの大型構造物、稼働中の機械、生産設備など、振動する構造物の構造ダイナミクスと安定性を、長距離から非接触で簡単にモニタリングできます。測定された固有振動数と変位/たわみは、ヘルスモニタリングやシミュレーションのモデル検証などに使用できます。
特長
- 最大500mの非接触長距離振動測定
- SWIR（近赤外）× QTecで最高のSN比を実現
- 腐食して汚れた構造物など、あらゆる表面で測定可能
- 高所や危険区域への立ち入り不要
- 固有振動数を正確に測定
- 数分で簡単にセットアップができ、配線や反射材塗布等の前処理が不要
- 特許取得の同軸HDカメラによる正確な照準
- 屋外使用対応な堅牢センサ（IP63）
測定は、レーザを当てるだけ

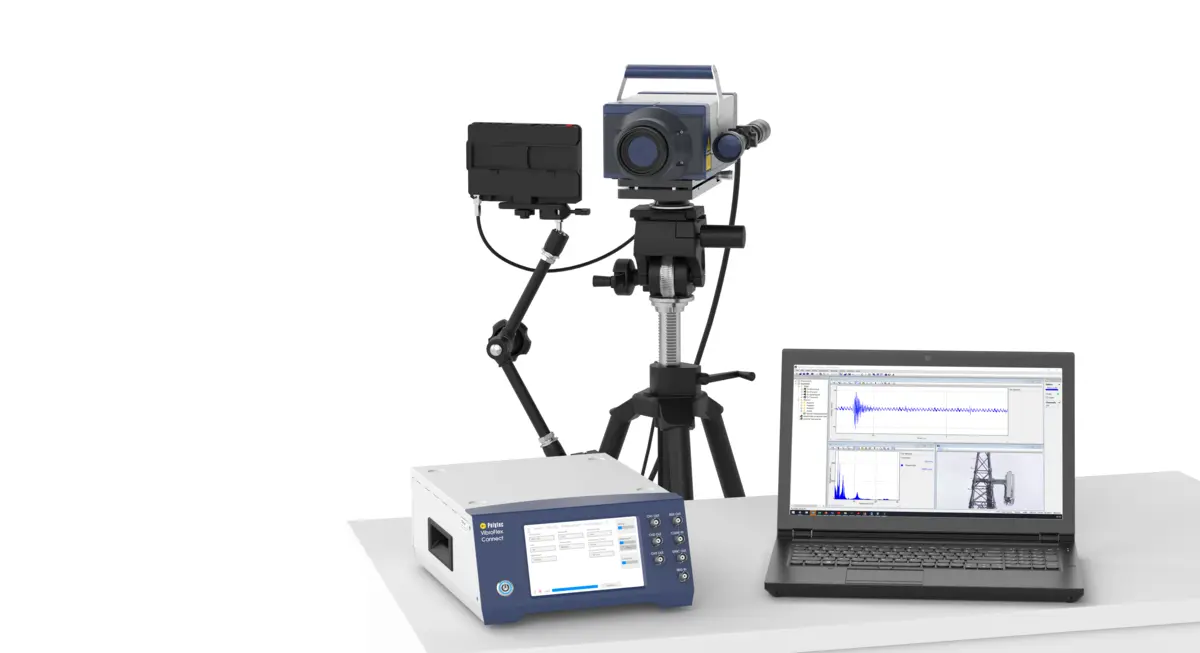

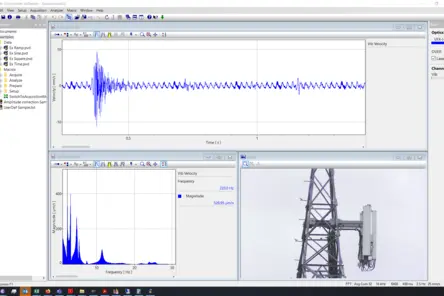

センサヘッドを剛性の高い三脚に取り付け、ギア式ヘッドと微調整機能を使って、スコープとレチクル付きの視差のない高解像度カメラ画像を使い、検査対象物に正確にレーザを照射するだけです。その後、測定を開始します。ポリテックのVibSoft データ収集ソフトウェアを使用すれば、現場で測定データを即座に評価できます。
振動測定と状態監視
VibroFlex Range は、変位、速度、加速度の高分解能リモート状態検査ツールです。
代表的な用途は、ビルなどのインフラから産業機械、重機械まで多岐にわたります。

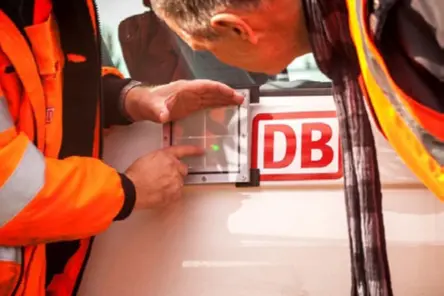

- 橋梁、建物、支持構造物
- 使用中の管やパイプの漏れ検査

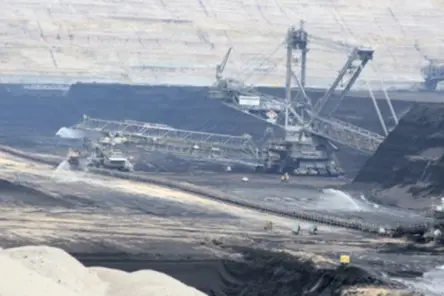

- 表面が汚れている鉱山機械
- 炉構造物、配管、その他の高温物体

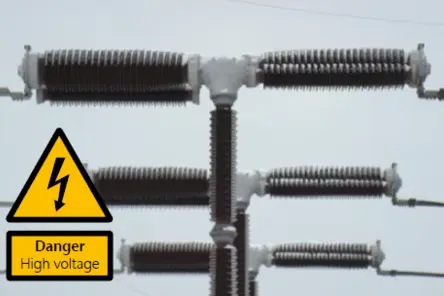

- 危険地帯（爆発性、高電圧、高温）にある機械や産業設備
- 電柱、送電線、電気機器
- 保護下にある歴史的建造物
Reliable and valid measurements, even on complex structures
“We regularly carry out measurements on bridges using a Polytec laser vibrometer, which is specifically designed for long measurement distances. The long range allows us to stand safely beneath or beside the bridge whilst recording deflections or vibration frequencies at hard-to-access points on the structure under load. As we are confident in how accurate the measurement results are, we also use the vibrometer to verify the validity of data from other measurement systems. This enables us to identify discrepancies at an early stage and avoid misinterpretations.”
Alfred Lechner //
AIT Austrian Institute of Technology, Wien
Translated from the original German.
特許取得済みのQTec®テクノロジーであらゆる表面を測定
常に安定した信号、20 dB 向上した SNR により、後処理不要で迅速かつ鮮明な測定結果を実現： QTec® レーザドップラ振動計は、マルチパス干渉計と受信ダイバーシティにより、異なる視点からの最適な測定値を再結合することで、平均化の必要性を排除しながら、より高速で一貫性のある測定結果を提供します。 この安全なレーザ技術は、非破壊検査、バイオメディカル、長距離変位計測、準静的変位計測、加振器のフィードバック制御など、困難なアプリケーションに最適です。 特許取得済みの非常に革新的な技術QTec®は、振動測定をこれまで以上に迅速、簡単、信頼性の高いものにします。
テクニカルデータ
| 項目 | 値 |
|---|---|
| 最大周波数帯域幅 | DC – 32 MHz (Connect+) |
| 測定対象 | 速度、変位、加速度 |
| 最大振動速度 | ±30 m/s |
| 速度範囲 | ±1 mm/s – ±30 m/s |
| 最高速度分解能 | 4 nm/s/√Hz |
| 最高変位分解能 | < 230 fm/√Hz |
| 最大加速度 | 100.000 km/s² |
| 信号処理 | FPGAベース |
| 項目 | 値 |
|---|---|
| 光学設計 | QTec® マルチパス干渉計 |
| 測定用レーザー | 1550 nm (短波長可視光（SWIR）、不可視赤外線（IR）) |
| 測定用レーザー出力 | < 10 mW |
| パイロットレーザー（ターゲットビーム） | 520 nm, 緑 |
| レーザー安全クラス | クラス2 |
| 作動距離 | 5 m .. > 500 m |
| レーザフォーカス | マニュアル |
| 内蔵カメラ | フルHD 1920×1080ピクセル（レーザと同軸） |
すべての出力は Frontend Connect+ 経由で行われます
| 項目 | 値 |
|---|---|
| 動作温度 | 0 ... +40 °C |
| 相対湿度 | 最大80％、結露なきこと |
| 保護等級 | IP63 |
| 消費電力 | 約 < 20 W |
| 重量 | 8,7 kg |
| 外形寸法（縦×横×高さ） | 435 x 171 x 175 mm |
Connect+フロントエンドの技術仕様を確認するには、こちら
