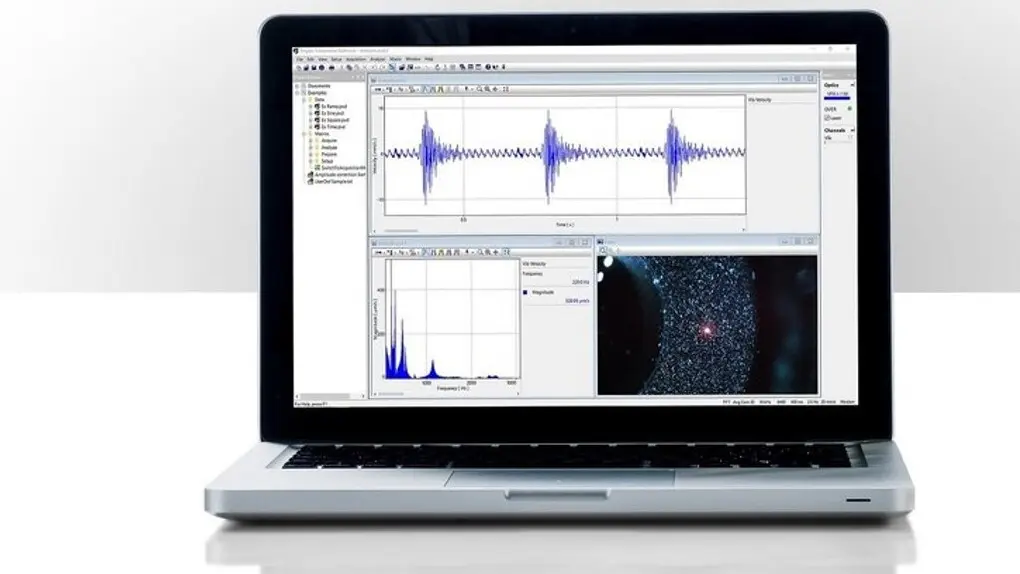

VibSoft vibration data acquisition

VibSoft

レーザドップラ振動計のデータ収集と解析

VibSoft

レーザドップラ振動計の測定データの収集と解析

VibSoftは、レーザードップラー振動計測向けに、時間領域および周波数領域でのデータ収集・解析ツールを提供しています。

VibSoft-VL、VibSoft-20、VibSoft-PROの3つのバージョンからお選びいただけます。試験用途に応じて、アナログまたは完全デジタルのデータ収集、最大32 MHzのマルチチャンネル収集など、振動計の信号に加え、追加のセンサーや基準信号源からの信号も同時に記録することが可能です。

機動性が重要な場合は、コンパクトで持ち運びやすく、Wi-Fi接続が可能なノートPCソリューションをご活用ください。

スペシャリストに問合わせ

レーザドップラ振動計や振動測定に関して、どんな事でもお気軽にお問い合わせください。

特長

収集および解析する測定データの周波数帯域は、DCから32 MHzまでと広範囲
デジタル計測、またはマルチチャンネルアナログ計測。
ノートパソコンでも利用可能なので、ポータブル

レーザドップラ振動計のすべての設定をリモートでコントロール
リアルタイムで測定対象物の画像データも収録
時間領域および周波数領域での解析のための包括的なツールボックス
信号発生器が内蔵されていて測定物を励起可能
Polytec SignalProcessor によるカスタマイズされた後処理
スクリプト インターフェース搭載

振動解析における完全デジタルデータ収集

VibSoftは、データ取得と包括的なデータ解析の間のギャップを埋めます。VibSoft接続ボックスを使用することで、アナログ振動計の信号を、他のアナログ入力信号(センサーや基準信号など)とともに取得・解析することができます。対応するVibroLinkインターフェースを搭載したPolytec測定器は、イーサネットまたはWi-Fiを介してVibSoftまたはVibSoft-VLと直接通信可能です。これにより、測定データの完全なデジタル伝送と、測定パラメータの遠隔制御が可能になります。

VibSoftは、デジタルハイパス、ローパス、およびバンドパスフィルターを提供します。ソフトウェアは外部規格に対応しており、あらゆる電圧信号の時間データおよびFFTデータの取得、サードパーティ製センサー向けのIEPE(ICP®)サポート、自動テストルーチンの実行やASCIIおよびユニバーサルファイルフォーマットへのエクスポートを可能にするスクリプトエンジンを備えています。さらに、リアルタイム動画表示や強力な信号プロセッサ(信号後処理用の関数ライブラリ)などのオプションにより、設定や後処理において完全な柔軟性を提供します。

ライブ映像により、繊細な構造物上にレーザースポットを正確に位置合わせしたり、測定セットアップを記録したりすることができます。
ライブ映像により、繊細な構造物上にレーザースポットを正確に位置合わせしたり、測定セットアップを記録したりすることができます。
Datenerfassung analog oder digital, bis zu 25 MHz
アナログまたはデジタルデータ収集、最大32 MHz
VibSoft als professionelle Datenerfassung und Auswertung für Laservibrometer
VibSoft:レーザー振動計向けの専門的なデータ収集・解析
VibSoft DAQ auch als tragbare Lösung per Laptop und mit WIFI Verbindung
VibSoft DAQは、ノートパソコンとWi-Fi接続を利用して使用できるポータブルソリューションとしてもご利用いただけます

VibSoft-VL

DCから32MHzまでの周波数に対応するワイヤレス機能を備えたポータブルなフルデジタルソリューションで、ノートパソコンやPCですぐに使用できます。

  • 最大80MSa/sのサンプリングレートを誇る超音波アプリケーションに対応
  • ポリテック社製レーザー振動計向けに、イーサネットまたはWi-Fi経由のデジタルDAQを実現
  • LDVの測定精度は、24ビット精度のデジタルデータとして出力されます。
  • システムの負荷が高い状況下でも安定したデジタルデータ転送を実現

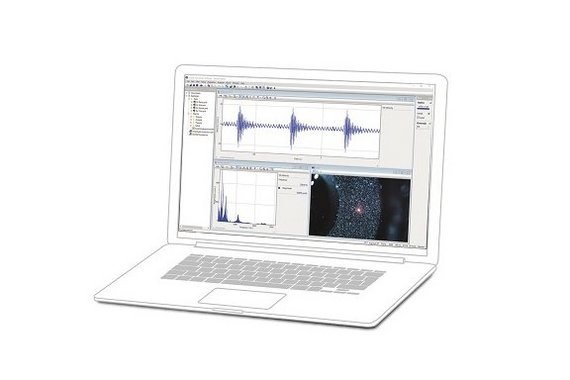

VibSoft VL 32 MHz レーザ振動計用フルデジタルデータ収集ソフト(最大32 MHz対応)
VibSoft VL 32 MHz レーザ振動計用フルデジタルデータ収集ソフト(最大32 MHz対応)

VibSoft-20

DCから20 kHzまでの周波数に対応したアナログ2チャンネルモデルで、コンパクトでポータブルなため屋外測定などに最適です。

  • 音響アプリケーションに最適
  • コンパクトで軽量なUSBジャンクションボックス VIB-E-220
  • レーザドップラ振動計以外にほかの測定器を接続できるため、伝達関数(FRF)解析も可能
  • 他社製品の各種IEPEセンサに対応
  • VibSoft-VLを含む

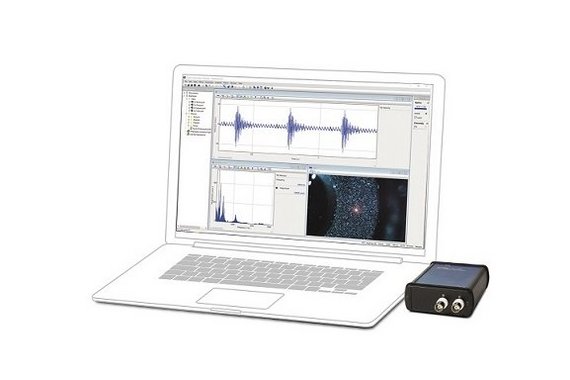

VibSoft-20 アナログ2チャンネルデータ収集システム(USBジャンクションボックス使用、最大20 kHz)
VibSoft-20 アナログ2チャンネルデータ収集システム(USBジャンクションボックス使用、最大20 kHz)

VibSoft-PRO

DCから25 MHzまでの高性能アナログ4チャネル同期データ収集、シグナルジェネレータ内蔵、ラボやテスト環境のパワーユーザ向けです。

  • 超音波など高周波数帯域のアプリケーションにも対応
  • 測定物を励起するためのシグナルジェネレータを内蔵
  • 高性能A/Dコンバータで4つの入力信号を同期して取り込み、伝達関数(FRF)を解析することが可能
  • 19インチラックに搭載されたBNC I/O内蔵の専用PC
  • VibSoft-VLを含む

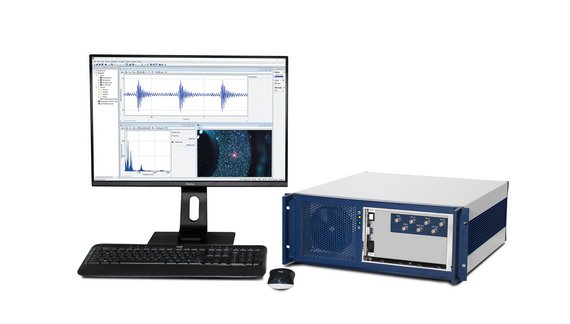

VibSoft-PRO 最大25 MHz対応の高性能 4チャンネル・アナログデータ収集システム
VibSoft-PRO 最大25 MHz対応の高性能 4チャンネル・アナログデータ収集システム
