新しいクラス － 新しいアイデアのために

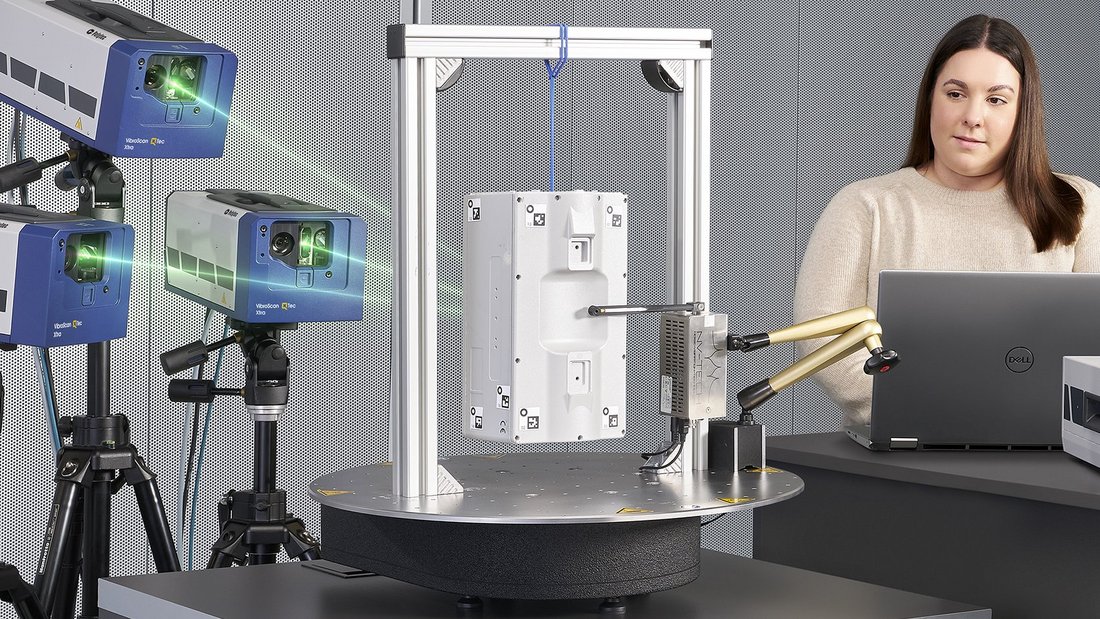

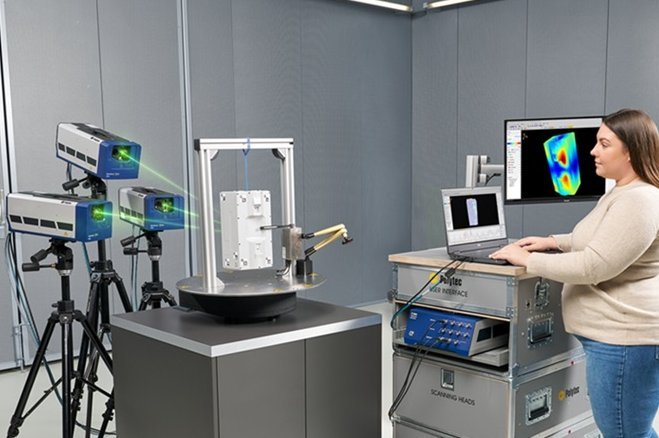

VibroScan QTec 3Dスキャニング振動計は、非接触かつ前例のない精度で3次元振動を測定する新しいです。画期的なマルチパス干渉計とダイバーシティの組み合わせにより、QTec® は光学感度と干渉耐性の点において新しいスタンダードを確⽴しました。
3方向からの3つの同期測定により、振動の3次元挙動すべてが測定対象となります。フロントエンドにより、各振動計がピコ秒精度で同期します。さらにMIMOに対応した信号発生器を内蔵。PSVソフトウェアを使用することで、VibroScan QTecのオブジェクトに対する相対位置を検出することで、3 本のレーザー ビームを同期させ、測定対象上の測定点に誘導します。結果は予め設定した座標系に自動的に変換され、振動方向に応じたアニメーション表示ができます。
VibroScan QTec Xtra 3Dスキャニング振動計は、NVH、音響工学、構造⼒学、超音波、FEM検証、非破壊検査などの分野において振動波形と固有モードを測定でき、最大32 MHz の周波数範囲をカバーします。Xtraレーザ は SWIR(短波赤外)波長を備えており、測定においてさらなる⼒を発揮します。XtraレーザをQTec®と組み合わせることで、理想的な3次元振動測定ができます。VibroLinkイーサネットデータインターフェイスは、振動測定データをノートPCに確実に送信し、インターフェイスの自動化をサポートします。
特長
- FEMのような高い空間分解能を備えた非接触のフルフィールド振動測定
- 反射剤塗布等が不要、最高のSNR（S/N比）
- QTec®による最大10分の1まで測定時間短縮
- 最大30m/s、32MHzまで拡張可能
- より効果的なプレゼンテーションのための高度なジオメトリ処理
- AIによる測定グリッドの作成支援
- さらなるデータ評価やスクリプトオプション
- オープンAPI
新しいクラス － 新しいアイデアのために
QTec® マルチパス干渉計による測定の迅速化
特許取得済みの QTec® マルチパス干渉計技術は、赤外線レーザ振動計(SWIR)の信号品質を決定的に向上させます。あらゆる表面で最高の光学感度を実現し、動的現象を忠実に測定。暗い表面、生体表面、回転物、動作中の物体でも測定時間を大幅に短縮します。この安全なレーザ技術は、遠距離のターゲット測定のような難しいアプリケーションに最適です。QTec®は、振動測定をこれまで以上に高速、簡単、かつ信頼性の高いものにします。
QTec®マルチパス干渉計による迅速で効率的な振動測定
3Dスキャニング振動計をカスタマイズする
適切なアクセサリを使用することで、小さな部品の測定、ブレーキスキール音をトリガにした測定、複雑なジオメトリと測定セットアップの作成サポート、厳しいテストベンチ条件や風洞での測定も可能です。マシンビジョンツールは試験のセットアップを簡素化し、プロフェッショナルなCAEインターフェースはFEモデルの検証をサポートし、ジオメトリファイルの直接読み込みを可能にします。高度なジオメトリ処理により、振動する構造物やその動的挙動、音響特性について正確な洞察を得ることができ、有意義な結果を提示することができます。
スクリプトオプションでMatLab™インターフェースを作成したり実験モーダル解析のために独自の自動化プログラムを作成することも可能です。ポリテックは小さなものから大きなものまで測定できるソリューションを提案します。
3Dオートアライメント
PSV-3D スキャニング振動計は、新しいマシンビジョン技術により、ハンディなシングルポイント レーザドップラ振動計と同じように簡単に使用でき、トレーニングの必要性もほとんどありません。医療用具の高周波試験や応力・歪みの計測など、忠実なデータを得るためには、3つのレーザを自動的に重ね合わせて位置合わせすることが重要なポイントになります。マシンビジョンに基づく「3Dアライメントスキャン」機能により、X、Y、Zの3軸でµm精度を保証し、迅速な試験セットアップと信頼性の高い測定結果を提供します。
アクセサリとコンポーネント
光学アクセサリ
PSV-G-700 ジオメトリスキャナ
対象物の形状を計測するための高性能なレーザ距離計センサをスキャニング振動計に統合
PSV-A-526 フロントウィンドウ
埃や風、高いdBレベルの音圧からスキャン機構を保護するためのウィンドウ
A-MIR-S001/ A-MIR-S002 ミラーセット
測定に光路の屈折が必要な際に使用するミラー
三脚、テストスタンド、ポジショニングステージ
PSV-A-T51 電動スタンド
3つのスキャン ヘッドを保持できる電動スタンド。スキャンヘッドの再配置にかかる時間を節約でき、高い位置からの測定も可能。
PSV-A-T34 卓上スタンド
3台のVibroScan QTecをしっかり固定。小型部品の面内振動測定に適した構造。
PSV-A-018 システムキャビネット
モバイルワークステーションとなるPSV-A-018。 大画面モニタと全てのコンポーネントやアクセサリを収納できるスペース。
その他
A-AMP-0001 シグナルジェネレータ用アンプ
2Vの出力信号を最大10Vまで増幅。最大32MHzまで対応。
PSV-E-Ext 外部スキャナ制御
外部からの電圧信号による、走査ミラーの制御が可能。
PSV-A-430 アコースティックゲートユニット
音響ノイズが一定の閾値を超えた場合にゲート入力をアクティブにします。ブレーキ鳴きの測定など、イベントトリガー用途に適しています
関連製品
VibroScan QTec Xtra
VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
VibroScan QTec Neo
VibroScan QTec Neoは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。ポリテックは世界で初めて赤外線SWIRレーザから可視光のヘリウムネオンレーザへ、QTec®テクノロジーの拡張に成功しました。レーザスポットが小さい高精度ヘリウムネオンレーザは、微細構造の測定や水中または水中を透過しての測定に適しています。QTec®は常に安定した測定と最高の信号対雑音比を提供します。VibroScan QTec Neoは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
PSVソフトウェア
PSV ソフトウェア は、ポリテックのスキャニング型レーザドップラ振動計の中核となるソフトウェアです。この包括的なソフトウェア パッケージでは、すべての PSV スキャニング振動計、顕微鏡型レーザドップラ振動計の MSA マイクロシステム アナライザ シリーズ、および非接触振動測定が自動化された RoboVib® で収集された振動測定データを、高速かつシンプルに収集、表示、編集できます。

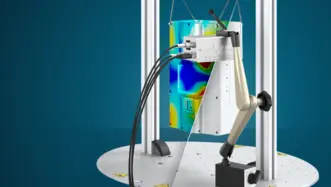

全自動非接触振動測定システム RoboVib®
RoboVib® は、3D スキャニングレーザドップラ振動計と産業用ロボットを組み合わせた自動テストステーションです。実験モード解析では、試験時間と費用を大幅に削減し、市場投入までの時間を短縮できます。例えば、車体の 360° の総合的な試験を、従来の試験セットアップでは数週間かかっていた測定を、わずか 1 〜 2 日、または一晩で実施できます。
RotoVib
RotoVib は、ポリテックの最先端の光学式 3D スキャニング レーザドップラ振動計を使った自動モード解析システムです。設定は簡単で、ポリテックのスキャニング振動計のワークフローにシームレスに統合できます。試験サンプルの位置決めを自動で行うため、手作業による位置決めの手間が省けます。RotoVib は、360° の総合的な振動測定を、片側からの測定と同じように簡単に行えます。
PolyWave 簡易型モーダル解析ソフトウェア
PolyWave - ポリテックのレーザドップラ振動計を用いた振動解析をより効率的に行うために、PolyWave はシームレスな後処理を提供します。
