Faseroptische Einpunkt-Sensoren-Auslesegeräte

Die CoreSens-Einheit besteht aus zweikanaligen faseroptischen Messmodulen in einem Rackmount-Chassis.

• Die WLX-2(S)-Module auf Basis der WLPI-Technologie (White Light Polarization Interferometry) werden mit faseroptischen Sensoren auf WLPI-Basis von Opsens Solutions zur Messung von Temperatur, Druck, Dehnung oder Verschiebung verwendet.
• Die GSX-2-Module auf Bsis der SemiConductor BanGap (SCBG)-Technologie werden mit faseroptischen Temperatursensoren (OTG-Sensoren) mit SCBG-Technologie von Opsens Solutions zur Messung schneller Temperaturschwankungen verwendet.

Beide Modultypen können in einem einzigen Gehäuse kombiniert werden. Jedes Modul verfügt über zwei faseroptische Messkanäle mit einer Abtastrate von bis zu 1.000 Hz und zwei Analogausgängen.

Vielseitig, modular und skalierbar

Die CoreSens-Einheit ist die neueste Generation der Auslesesysteme von Opsens Solutions. Das Gerät ist modular und skalierbar. Je nach Bedarf können Zweikanal-Messmodule hinzugefügt werden.

Maßgeschneidert für Ihre Bedürfnisse

Der CoreSens ist in einer Rackmount-Chassis-Konfiguration mit bis zu dreizehn WLX-2(S)- und/oder GSX-2-Zweikanal-Messmodule erhältlich. Das Master-EtherCAT^®- (CSC-M) oder das Bridge-EtherCAT^®- (CSC-B) Schnittstellenmodul zur Steuerung kann bis zu 50 CoreSens-Chassis verwalten, um eine vollständige Kontrolle über insgesamt 1.300 Messkanäle zu gewähren. Eine Stand-alone-Konfiguration mit einem einzelnen WLX-2(S) oder GSX-2 Zweikanal-Messmodul ist ebenfalls erhältlich.

ServSens: für einfache Konfiguration und Datenerfassung

Opsens Solutions bietet eine einfache und vielseitige Webserver-Anwendung, die mit allen CoreSens-Konfigurationen verfügbar ist. In den Chassis-Konfigurationen und mit dem CSC-M-Steuermodul läuft die ServSens-Anwendung in einem eingebetteten Webserver, ohne dass eine Software auf dem Kunden-PC installiert werden muss.

Die ServSens-Anwendung bietet alle Funktionalitäten für die System-, Modul- und Sensorkonfiguration sowie für die Echtzeit-Datenerfassung und -speicherung.

Vielseitige und offene Schnittstellen

Für mehr Flexibilität können Anwender das CoreSens-System an ihr eigenes EtherCAT^®-Netzwerk (mit CSC-B-Modul) oder Ethernet-Netzwerk (mit CSC-M-Modul) anschließen.

Die offene Schnittstellenarchitektur ermöglicht Anwendern, ihre eigene Anwendungsschnittstelle für eine EtherCAT^®- oder Ethernet-basierte Kommunikationsverbindung mit dem CoreSens-Gerät zu entwickeln und zu verwenden. SCPI-ähnliche Befehle für eine einfache Programmierung werden von beiden Schnittstellen unterstützt.

EtherCAT-Fähigkeit

Die EtherCAT^®-Schnittstelle und das EtherCAT^®-Protokoll sind die beste Wahl für eine echte deterministische Synchronisierung von Hochgeschwindigkeits- und Mehrkanalmessungen.

Damit steht ein hochmoderner industrieller Echtzeit-Feldbus auf Ethernet-Basis in allen Rackmount-Versionen der CoreSens-Produkte zur Verfügung.

EtherCAT^® ist eine eingetragene Marke und patentierte Technologie, lizenziert von Beckhoff Automation GmbH, Deutschland.

LogSens: CoreSens Stand-alone

Die LogSens-Software wird mit dem CoreSens Stand-alone-System für die Verwendung mit der USB-Schnittstelle geliefert. LogSens bietet alle Funktionalitäten für die Konfiguration des Systems, des Moduls und der Sensoren sowie für die Erfassung und Speicherung von Daten in Echtzeit.

Beispielhafte Anwendungen

Nach Branchen

• Bauwesen: Überwachung ziviler und geotechnischer Infrastrukturen (Brücken, Dämme, Tunnel, Bergwerke, Gebäude)
• Militär, Luft- und Raumfahrt: Prüfung und Überwachung von Flugzeugkomponenten
• Industrie: Automatisierung und Prozesskontrolle
• Energie: Windpark, nukleare Umgebung, Turbineninstrumentierung, Hochspannungsbereiche
• Öl und Gas: Offshore-Plattformen, Raffinerie- und Lageranwendungen

Nach Parametern
Gleichzeitige und synchronisierte Hochgeschwindigkeitsmessungen von

• Temperatur
• Druck
• Dehnung
• Verdrängung

PDF-Download

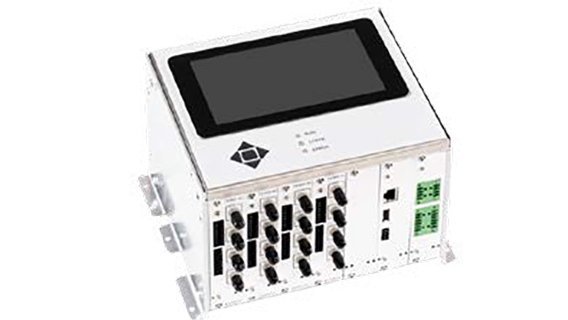

FieldSens-W basiert auf White Light Polarization Interferometry (WLPI)-Technologie. Es ist äußerst vielseitig, unterstützt eine breite Palette von faseroptischen Sensoren und bietet eine Abtastrate von bis zu 250 Hz (bei einem aktiven Kanal). Es sind maximal 32 Module mit bis zu 12 Kanälen pro Modul möglich (bis zu 384 Kanälen).

Das Gerät bietet mehrere Schnittstellen für die Fernsteuerung und Echtzeit-Datenerfassung: EtherCAT^®, 10/100 Base-T Ethernet, USB, RS-232 und CAN FD. Die offene Schnittstelle ermöglicht eine einfache Integration in vorhandene externe Datenerfassungssoftware. Ein optionales tragbares Touchscreen-Display ist auch für Stand-alone-Konfigurationen erhältlich (sinnvoll für die Vor-Ort-Wartung oder an abgelegenen Standorten). Das Gerät ist mit einem internen Speicher ausgestattet, um die notwendige Autonomie zu gewährleisten.

Merkmale

• Kompaktes und robustes Design
• Vielseitig einsetzbar durch modularen Aufbau mit bis zu 384 Kanälen
• EtherCAT^®, Ethernet, USB-Schnittstelle, RS-232 und CAN FD
• Kann im Gehäuse unter Outdoor-Bedingungen eingesetzt werden
• Unterstützt eine breite Palette von Sensoren
• Modulares Design ermöglicht sowohl WLPI- als auch GaAs-Technologien im selben System

Beispielhafte Anwendungen

• Geotechnische Anwendungen
• Bauwesen: Überwachung von Infrastrukturen
• Industrie: Automatisierung und Prozesskontrolle
• Tragbare oder Tischgeräte
• Hochspannungsbedingungen
• EMI-, RFI- und Mikrowellen-Umgebungen
• Gefährliche und nukleare Umgebungen
• Autonome Überwachung in abgelegenen Gebieten

PDF-Download

Das System basiert auf der White Light Polarization Interferometry (WLPI)-Technologie, unterstützt eine breite Palette faseroptischer Sensoren und bietet eine Abtastrate von bis zu 250 Hz.

HandySens-W ist mit einem 5,0-Zoll-Touchscreen ausgestattet und kann für Fernüberwachungsprojekte mit Batterien betrieben werden. Der Einkanal-Signalaufbereiter kann direkt über das Touchscreen-Display oder remote über die Ethernet-Schnittstelle 10/100 Base-T und/oder USB zur Echtzeit-Datenerfassung gesteuert werden. Das Gerät ist mit einem internen Speicher ausgestattet, um die erforderliche Autonomie an entfernten Standorten zu gewährleisten.

Merkmale

• Kompaktes und robustes Design
• Tragbares, batteriebetriebenes Gerät
• Abtastrate bis zu 250 Hz
• Großes praktisches Touchscreen-Display
• Ethernet- und USB-Schnittstelle
• Unterstützt Dehnungs-, Druck-, Temperatur- und Positionssensoren

Beispielhafte Anwendungen

• Geotechnische Anwendungen
• Bauwesen: Überwachung von Infrastrukturen
• Industrie: Automatisierung und Prozesskontrolle
• Tragbare oder Tischgeräte
• Hochspannungsbedingungen
• EMI-, RFI- und Mikrowellen-Umgebungen
• Gefährliche und nukleare Umgebungen
• Autonome Überwachung in abgelegenen Gebieten


PDF-Download

Der weite Betriebstemperaturbereich und der niedrige Stromverbrauch machen ihn ideal für abgelegene Anwendungen, die mit Solarzellen oder Generatoren betrieben werden. Das modulare DIN-Schienen-Design ermöglicht eine nahtlose Erweiterung bei wachsenden Anforderungen. Die hohe Präzision, der geringe Platzbedarf, die schnellen Abtastraten und die einfache Bedienung machen ihn zur Lösung der Wahl für Ölfeld- oder industrielle Prozessanwendungen.

Wesentliche Merkmale

• Hohe Linearität, Präzision und schnelle Abtastraten
• Erweiterbar auf bis zu 128 Kanäle
• Modulares DIN-Schienen-Design
• Flexibel - unterstützt aktuelle und zukünftige WLPI-Produkte (P/T-, Weg- und Dehnungssensoren)
• Breiter Betriebstemperaturbereich
• Geringe Leistungsaufnahme - <12 W für 2 Kanäle (ohne Display)
• Ideal für dezentrale Anwendungen mit Solarpanel
• Unterstützt eine Vielzahl von Schnittstellen- und Kommunikationsprotokollen, einschließlich RS485, TCP/IP und ModBus
• Anwendungssteuerung - programmierbare Alarme und E/A-Optionen

Beispielhafte Anwendungen

• Bohrloch-Messungen
• CO2-Speicherung (Überwachung von Lagerstätten)
• Überwachung im Bohrloch bei thermischer EOR (Enhanced Oil Recovery)
• Intelligente Feldinstrumentierung
• Gefährliche und starke EMI/RFI/MRI-Umgebungen

PDF-Download

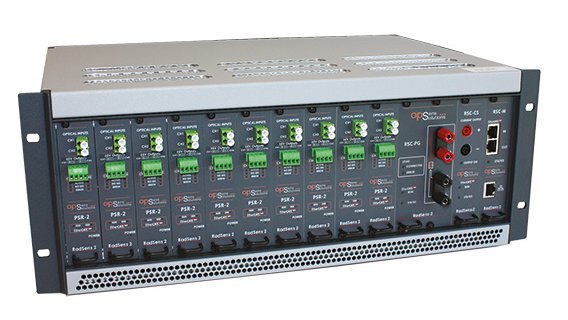

Das System dient der Bewertung der elektromagnetischen Verträglichkeit von EED (Electro-Explosive Devices). Es bietet verbesserte Hochgeschwindigkeits- und deterministisch synchronisierte Messungen durch bessere Zweikanalmodule.

Das skalierbare System bietet im Vergleich zur vorherigen Generation dreimal mehr Messpunkte mit maximal 26 Messkanälen pro Chassis. Die eingebettete Webserver-Anwendung ermöglicht eine einfache Konfiguration und Steuerung und ist jetzt unabhängig vom Computerbetriebssystem.

Intelligente Lösung

Die faseroptische Messlösung ermöglicht eine zuverlässige Beurteilung der elektromagnetischen Einflüsse auf Kampfmittel. Die Lösung kombiniert RadSens-2 mit neu integrierten Funktionen und dem faseroptischen OTG-R Temperatursensor, der speziell für die Instrumentierung von elektroexplosiven Geräten mit Drahtbrücken entwickelt wurde.

RadSens-2 bietet EtherCAT^®- und Ethernet-Schnittstellen, eine neu entwickelte Webserver-Anwendung, Analogausgänge und optionale Bluetooth-Funktionen.

EtherCAT-Fähigkeit

Die EtherCAT^®-Schnittstelle und das EtherCAT®-Protokoll sind die beste Wahl für eine echte deterministische Synchronisierung von Hochgeschwindigkeits- und Mehrkanalmessungen. Der hochmoderne industrielle Echtzeit-Feldbus auf Ethernet-Basis wird in allen Rackmount-Versionen der RadSens-Produkte angeboten.

Modulare, auf Ihre Bedürfnisse zugeschnittene Lösung

RadSens-2 ist in einem Multimodul-Rackmount-Chassis mit bis zu 13 PSR-2-Doppelkanal-Messmodulen (insgesamt 26 Kanäle) erhältlich.

Das System wurde speziell für die HERO-Anforderungen entwickelt und bietet mehr als nur Temperaturmessungen in Echtzeit. Es kann diese Temperaturmessungen automatisch in aussagekräftige Parameter für HERO-Prüfgeräte umwandeln, wie z. B. Strom (mA), Leistung (mW) und Dezibel unterhalb des No-Fire-Schwellenwerts (dB).

Webserver-Anwendung - HazSens

HazSens ist eine vielseitige Webserver-Anwendung zur einfachen Konfiguration und Datenerfassung. Es ist keine Softwareinstallation auf einem Remote-PC mehr erforderlich.

Fortschrittliche Filterung

RadSens-2 ist mit einem adaptiven Hochleistungsfilter zur Rauschunterdrückung ausgestattet. Ohne Kompromisse bei der Reaktionszeit bleibt der Filter auch bei schnellen Signalschwankungen sehr effizient, und das fast ohne Dämpfung der hochfrequenten Signalanteile.

Einfache Kalibrierung

Der RadSens-2 bietet eine integrierte automatische Kalibrierungsfunktion. Es ist nicht mehr nötig, Daten manuell zu erfassen und auszuwerten. Die EED-induzierte Stromempfindlichkeit wird automatisch mit Hilfe der Autokalibriersoftware berechnet. Diese einzigartige Funktion kann die Kalibrierzeit um bis zu 90 % reduzieren.

Zuverlässige faseroptische Sensoren

Der OTG-R-Temperatursensor ist völlig unempfindlich gegenüber elektromagnetischen Störungen (EMI) und wurde speziell für EED-Instrumente entwickelt. Mit einer Ansprechzeit von einer Millisekunde und seiner kompakten Größe ist er perfekt für die Montage auf Drahtbrücken von elektroexplosiven Geräten aller Art geeignet.

Die proprietäre Technologie von Opsens Solutions, die hinter dem OTG-R steht, beseitigt Stabilitätsprobleme im Zusammenhang mit Bewegungen und Manipulationen der optischen Faser. Er bietet eine außergewöhnliche Zuverlässigkeit und Wiederholbarkeit, selbst wenn er in Umgebungen mit starken mechanischen Vibrationen eingesetzt wird.

Merkmale

• Optimierte Systemkonfiguration mit skalierbarem Design und Zweikanal-Messmodulen für bis zu 26 Kanäle pro Gehäuse
• Eingebettete Webserver-Anwendung für einfachere Systemkonfiguration und -steuerung (unabhängig vom Computerbetriebssystem)
• EtherCAT^®- und Ethernet-Schnittstellen
• Verbesserte Leistungen
• Gebrauchsfertige Komplettlösung; keine separate Hardware und Software erforderlich
• Einzigartige adaptive Echtzeitfilterung zur Rauschunterdrückung ohne Signalabschwächung oder Verzögerung
• Modulare und verbesserte Stromquelle für eine effiziente Kalibrierung der instrumentierten EED
• Eingebautes Kalibrierungswerkzeug für präzise Messungen der induzierten Stromantwort
• Offene Schnittstelle für die einfache Integration in bestehende externe Datenerfassungssoftware
• EED-Montageexpertise für schlüsselfertigen EED-Instrumentierungsservice

Beispielhafte Anwendungen

• Prüfung von elektroexplosiven Geräten (RADHAZ- und HERO-Anwendungen)
• Statische oder dynamische Temperaturmessungen unter beengten Platzverhältnissen, gefährlichen und starken EMI/RFI-Umgebungen
• Simultane Hochgeschwindigkeitsmessungen der Temperatur
• Prüfung von Airbag-Zündern für Kraftfahrzeuge
• Gefährliche Umgebungen
• Schnelle transiente Temperaturmessungen

PDF-Download

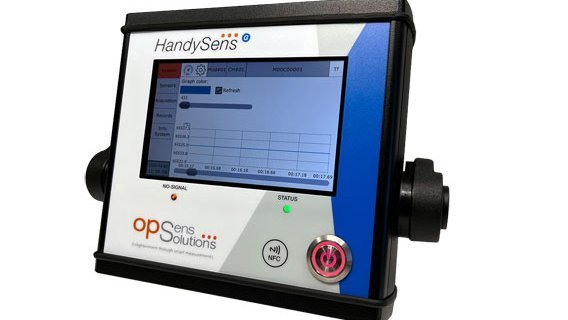

Das System basiert auf der Semiconductor Band Gap (SCBG)-Technologie von Opsens, die eine genaue Messung der temperaturabhängigen Bandlückenposition von GaAs-Kristallen ermöglicht.

Das Auslesegerät ist mit einem großen und praktischen 5,0-Zoll-Touchscreen ausgestattet, kann für Fernüberwachungsprojekte mit Batterien betrieben werden und wird direkt über  Touchscreen oder remote über die Ethernet-Schnittstelle 10/100 Base-T und/oder USB für die Echtzeit-Datenerfassung gesteuert. Ein interner Speicher für entsprechende Autonomie an entfernten Standorten ist integriert.

Merkmale

• Kompaktes und robustes Design
• Tragbar und batteriebetrieben
• Abtastrate von 250 Hz
• Großes praktisches Touchscreen-Display
• Ethernet- und USB-Schnittstelle
• Unterstützt eine breite Palette von Temperatursensoren

Beispielhafte Anwendungen

• Leistungselektronik und Halbleiter
• Bewertung der elektromagnetischen Verträglichkeit (EMV)
• Luft- und Raumfahrt und Verteidigung
• Hochspannungsumgebungen
• EMI, RFI und Mikrowellenumgebungen
• Industrie: Automatisierung und Prozesssteuerung
• Autonome Überwachung in abgelegenen Gebieten

PDF-Download

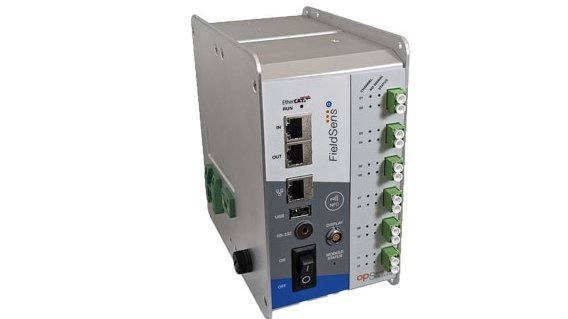

Das System basiert auf der Semiconductor Band Gap (SCBG)-Technologie und bietet eine Abtastrate von 250 Hz (bei einem aktiven Kanal). Die maximale Anzahl von Modulen beträgt 32 mit bis zu 12 Kanälen pro Modul (maximal 384 Kanäle).

FieldSens-G bietet mehrere Schnittstellen für die Fernsteuerung und Echtzeit-Datenerfassung: EtherCAT^®, 10/100 Base-T Ethernet, USB, RS-232 und CAN FD. Die offene Schnittstelle ermöglicht eine einfache Integration mit vorhandener externer Datenerfassungssoftware. Ein optionales tragbares Touchscreen-Display ist auch für Stand-alone-Konfigurationen erhältlich (sinnvoll für die Vor-Ort-Wartung oder an abgelegenen Standorten). Das Gerät ist mit einem internen Speicher ausgestattet, der die nötige Autonomie an abgelegenen Standorten bietet und jahrelange Aufzeichnungen bei niedrigen Erfassungsraten ermöglicht.

Merkmale

• Kompaktes und robustes Design
• Vielseitig einsetzbar durch modularen Aufbau mit bis zu 384 Kanälen
• EtherCAT^®, Ethernet, USB-Schnittstelle, RS-232 und CAN FD
• Kann im Gehäuse unter Outdoor-Bedingungen eingesetzt werden
• Unterstützt eine breite Palette von Temperatursensoren
• Modulares Design ermöglicht sowohl WLPI- als auch GaAs-Technologien im selben System

Beispielhafte Anwendungen

• Leistungselektronik und Halbleiter
• Bewertung der elektromagnetischen Kompatibilität (EMC)
• Luft- und Raumfahrt und Verteidigung
• Hochspannungsumgebungen
• EMI, RFI und Mikrowellenumgebungen
• Industrie: Automatisierung und Prozesssteuerung
• Autonome Überwachung in abgelegenen Gebieten


PDF-Download

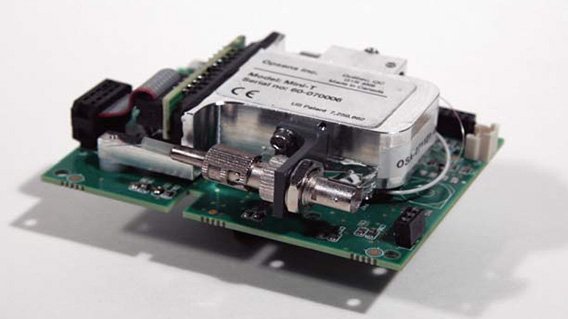

Das System bietet OEM-Kunden ein auf seine spezifischen Bedürfnisse zugeschnittenes Produktpaket. Die kompakte Größe und der modulare Aufbau gewährleisten ein Höchstmaß an Flexibilität beim Design. Das SCBG-Auslesegerät von Opsens Solutions ist das einzige System, das über eine interne Referenz und NIST-rückführbare Kalibrierverfahren verfügt. Diese Merkmale sorgen für die von der Industrie geforderte langfristige Zuverlässigkeit und Stabilität. Der OEM-MNT ist mit oder ohne Gehäuse und mit verschiedenen Schnittstellenoptionen zur einfachen Integration in die Hostsysteme des Kunden erhältlich.

Merkmale

• Modulares Gehäuse für Designflexibilität
• Interne Referenz und absolute Wellenlängenkalibriermethode
• Einfache OEM-Migration
• Hohe Linearität und Präzision
• 50 Hz Abtastrate

Beispielhafte Anwendungen

• Temperaturüberwachung in Umgebungen mit elektromagnetischen Störungen
• Temperaturüberwachung für Forschungsanwendungen
• Forschung und Entwicklung neuer Produkte
• Alle industriellen OEM-Anwendungen

PDF-Download
