Die passenden Sensoren für Ihre Anwendung finden

Die hochpräzisen und wiederholgenauen faseroptischen Einpunkt-Temperatursensoren von Opsens Solutions bieten unübertroffene Leistung für verschiedenste Anwendungen.

Opsens OTG-Sensoren
Die Sensoren der OTG-Serie wurden für Anwendungen entwickelt, die eine sehr fokussierte Temperaturüberwachung und sehr kurze Messzeiten erfordern.
Die Sensoren basieren auf Galliumarsenid-SCBG-Technologie (Semiconductor Bandgap) und gehören zu den kleinsten optischen Sensoren im Markt mit 0,12 mm Außendurchmesser und einer Reaktionszeit von weniger als 10 ms. Mit einer Genauigkeit von ± 0,3°C und einer Auflösung von 0,01°C. Die OTG-Serie mit Plug-and-Play-Funktionen bietet hohe Genauigkeit und Auflösung für alle Anwendungen, die langfristige Zuverlässigkeit und Stabilität erfordern.

Opsens OTP-Sensoren
Die Sensoren der OTP-Serie wurden für Anwendungen entwickelt, die eine gleichzeitige Überwachung von Temperatur und anderen Parametern mit einem Auslesegerät erfordern. Darüber hinaus sind sie für elektromagnetische Störungen mit starken Feldern von über 3 Tesla, MR-Umgebung und Mikrowellen-Anwendungen geeignet.

Die Sensoren basieren auf der WLPI-Technologie (White Light Interferometry), sind äußerst robust und bietet eine Auflösung von 0,01 °C sowie eine hervorragende Genauigkeit von ± 0,15 °C. Durch die Verwendung eines monokristallinen Doppelbrechungskristalls als Temperaturwandler zeigt die OTP-Serie kein thermisches Kriechen oder Altern und bietet damit langfristige Zuverlässigkeit.

COMEM-Sensoren
Neben Opsens bietet Polytec auch Sensorlösungen des Herstellers COMEM Optocon. Wie die Opsens OTG-Sensoren basieren die COMEM-Sensoren auf der Galliumarsenid-Technik und eignen sich auch nur für den Einsatz mit COMEM-Auslesegeräten. Die Sensoren sind für den Einsatz in Umgebungen mit Mikrowellenstrahlung und Hochfrequenzstörungen konzipiert. Sie eignen sich nicht nur für Hochspannungsanwendungen, Magnetfelder und aggressive industrielle Umgebungen, sondern bieten auch eine genaue Temperaturüberwachung zum Schutz von Betriebsmitteln und Anlagen. Die Sensoren sind anpassbar, um spezielle Anforderungen zu erfüllen und können von -200 °C bis +300 °C kalibriert werden.

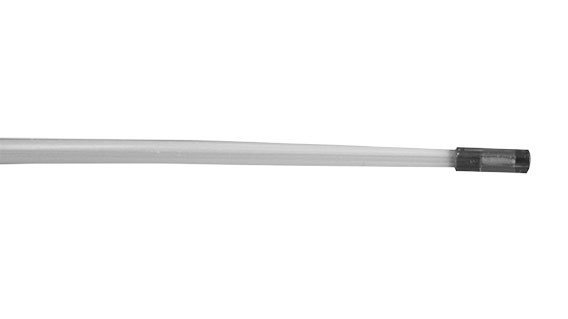

Opsens OTG-A

Leistungsstark und robust für viele Anwendungen

In Kombination mit SCBG-Auslesegeräten von Opsens Solutions bietet der OTG-A eine beispiellose Wiederholgenauigkeit und Zuverlässigkeit unter widrigsten Bedingungen, wie z. B. in Umgebungen mit hohen EM-, HF-, MR- und Mikrowellenfeldern.
Der Standardbetriebsbereich des OTG-A reicht von -40 °C bis +250 °C. Höhere Temperaturbereiche bis zu 300 °C sind auf Anfrage erhältlich.
Der Sensor besteht aus Industriestandard-Glasfasern und ist mit allen SCBG- Auslesegeräten von Opsens Solutions kompatibel. Der kompakte und robuste faseroptische Temperatursensor ist mit verschiedenen optischen Kabeln und Ummantelungsoptionen erhältlich und kann kundenspezifischen Anwendungen oder für den OEM-Einsatz angepasst werden.

PDF-Download

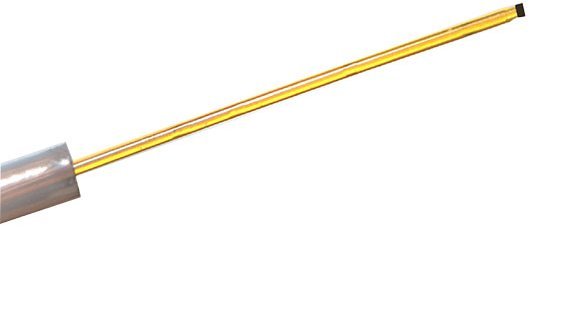

Opsens OTG-F

Sehr kompakt bei schneller Ansprechzeit für dynamische Messungen

In Kombination mit SCBG-Auslesegeräten von Opsens Solutions bietet der OTG-F eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter den widrigsten Bedingungen, wie z. B. in Umgebungen mit hohen EM-, HF-, MR- und Mikrowellenfeldern.
Der OTG-F wird mit Glasfasern nach Industriestandard hergestellt und ist mit allen SCBG- Auslesegeräten von Opsens Solutions kompatibel. Der Sensor ist mit verschiedenen optischen Kabeln und Manteloptionen erhältlich und kann an kundenspezifische Anwendungen oder an OEM-Anwendungen angepasst werden.

PDF-Download

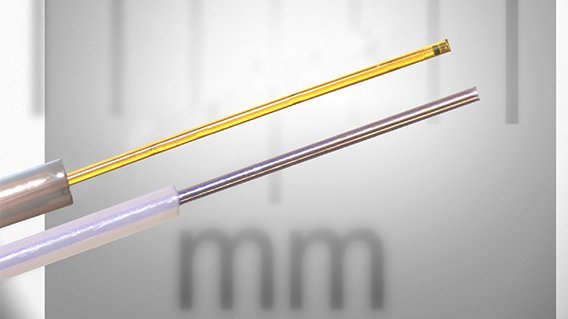

Opsens OTG-I220 & OTG-I360

Sehr kompakt bei schneller Ansprechzeit für Leistungselektronik

Die Sensoren werden mit Industriestandard-Glasfasern hergestellt und sind mit allen GaAs (SCBG)-Auslesegeräten von Opsens Solutions kompatibel. Die geringen Maße und schnelle Ansprechzeit machen sie ideal für komplexe Instrumentierungsprojekte, z. B. bei Leistungshalbleitergeräten. Beim OTG-I220 ist das Sensorende in einem Polyimidrohr von 0,22 mm Außendurchmesser. Für den OTG-I360 gibt es zwei Modelle, bei denen sich das Sensorende in einem Glas- oder Edelstahlrohr befindet. Der Außendurchmesser beträgt bei beiden Modellen 0,36 mm.
Für  beide Sensoren ist ein optionales Design erhältlich, das Smart Retractable Design-TT, das den Sensorkopf während der Kabelinstallation und Messvorbereitung durch ein dünnes aber robustes (Telescopic Tubing)-Polyimidrohr schützt. Der Sensorkopf hat damit die nötige Steifigkeit, um leicht durch Silikongel zu stechen und den Sensor an einer definierten Stelle eines Chips oder einer Leiterplatte zu positionieren. Sobald die Installation erfolgt ist, wird der Sensorkopf freigelegt. Dieser zusätzliche Schutz schränkt die Flexibilität des Sensors nicht ein, das Kabel kann immer noch um einen Finger gewickelt werden.

PDF-Download

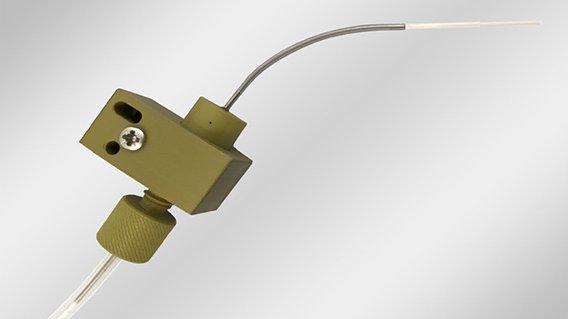

Opsens OTG-PM

Schnelle Ansprechzeit für Energie- und Leistungselektronik

Der OTG-PM besteht aus Industriestandard-Glasfasern und ist mit allen GaAs (SCBG)- Auslesegeräten von Opsens Solutions kompatibel. Seine geringen Maße und schnelle Ansprechzeit sind perfekt auf komplizierte Messprojekte zugeschnitten, z. B. im  Leistungshalbleiterbereich.

Der Miniatursensorkopf (0,15 x 0,15 mm), der von einem Rohr (0,22 mm Außendurchmesser) geschützt ist, wird durch ein cleveres einziehbares Design gehandhabt: Ein starres Keramikrohr von 0,64 mm ermöglicht das einfache Durchstechen der Silikonschicht für eine präzise Sensorpositionierung. Das obere teflonbeschichtete Edelstahlrohr ist gekrümmt, um die Erkennbarkeit aus jedem Blickwinkel zu gewährleisten.

Um die Montage und Instrumentierung zu erleichtern, ist der Sensor mit einer Halterung ausgestattet, die eine schnelle und präzise Winkeleinstellung ermöglicht und gleichzeitig die erforderliche Stabilität gewährleistet.

PDF-Download

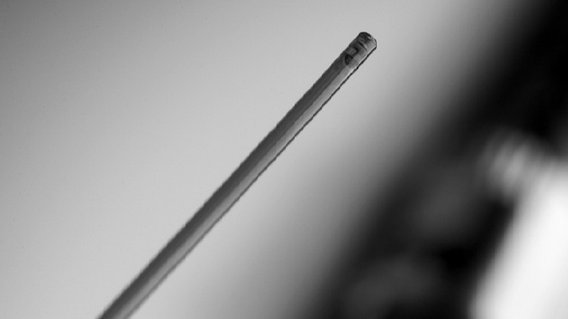

Opsens OTG-M Serie

Sehr kompakt bei hoher Genauigkeit für fokussierte Temperaturmessungen

Der Unterschied zwischen den einzelnen Modellen der OTG-M-Serie besteht in der Ansprechzeit und dem Sensordurchmesser.
In Kombination mit der SCBG-Auslesegeräten (Semiconductor Bandgap) von Opsens Solutions bietet die OTG-M-Serie eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter widrigsten Bedingungen, wie z. B. hohen EM-, HF-, MR- und Mikrowellenfeldumgebungen.

Die Sensoren werden mit Industriestandard-Glasfasern hergestellt und sind mit allen SCBG- Auslesegeräten von Opsens Solutions kompatibel. Die Temperatursensoren sind mit verschiedenen optischen Kabeln und Ummantelungsoptionen erhältlich und können kundenspezifisch oder für OEM-Anwendungen angepasst werden.

PDF-Download

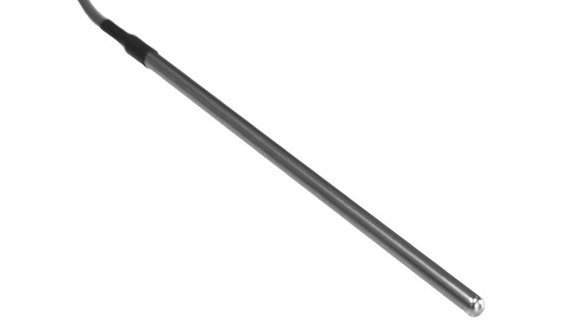

Opsens OTG-P

Langzeit-robust und leistungsstark für raue Umgebungen

Der Temperatursensor OTG-P ist in einem robusten Edelstahlrohr gekapselt (ein Keramikrohr ist ebenfalls erhältlich), um maximalen Schutz unter den widrigsten Bedingungen zu gewährleisten. In Kombination mit der SCBG-Auslesegeräten (Semiconductor Bandgap) von Opsens Solutions bietet der OTG-P eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter widrigsten Bedingungen. Das spektral kodierte Lichtsignal ist völlig immun gegen EM-, HF-, MR- und Mikrowellenfelder.
Der Standardbetriebsbereich des OTG-P reicht von -40 °C bis +250 °C (höhere Temperaturbereiche sind auf Anfrage erhältlich). Der OTG-P besteht aus einer 62,5/ 125 µm Lichtleitfaser nach Industriestandard und ist mit allen SCBG-Signalaufbereitern von Opsens Solutions kompatibel. Dieser robuste faseroptische Temperatursensor, der in verschiedenen Kabel- und Manteloptionen erhältlich ist, kann für kundenspezifische Anwendungen oder für OEM-Anwendungen angepasst werden.

PDF-Download

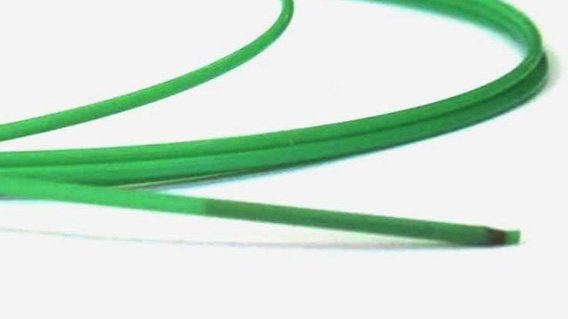

Opsens OTG-Q

Vollständig inert, dichte, geschweißte Sensorspitze für mikrowellen-, Chemie- u. Flüssigkeitsanwendungen

Der Temperatursensor OTG-Q bietet die beste Performance im Industriebereich.
In Kombination mit der SCBG-Auslesegeräten (Semiconductor Bandgap) von Opsens Solutions bietet der OTG-Q eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter den widrigsten Bedingungen, wie z. B. in Umgebungen mit hohen EM-, HF- und Mikrowellenfeldern. Der Standardbetriebsbereich reicht von -40 °C bis +250 °C. Der Sensor besteht aus einer optischen Faser nach Industriestandard. Die geschweißte Bauform mit 1,4 mm dickem PFA-Mantel bietet eine vollständige Abdichtung an der Spitze und eignet sich ideal für Anwendungen, die ein Eintauchen in Flüssigkeiten erfordern.

PDF-Download

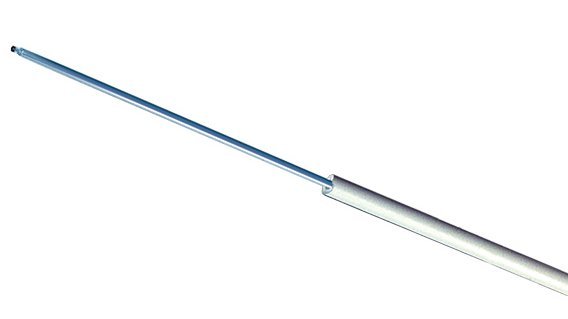

Opsens OTG-R

Präzise und zuverlässig für EED-Baugruppen

Die Sonde ist perfekt auf die zuverlässige Messung von elektromagnetischen Umwelteinflüssen auf EIDs (electronic initiation device) zugeschnitten. Der kleine GaAs-Sensorkristall an der Spitze des Lichtwellenleiters eignet sich für die Brückendraht-Montage und die Temperaturüberwachung für HERO/ RADHAZ-Anwendungen.
Der OTG-R ist immun gegen mechanische Vibrationen und ermöglicht Verlängerungskabel ohne jegliche Signalverschlechterung. Der Sensor bietet eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter den widrigsten Bedingungen, wie z. B. in Umgebungen mit hohen EM-, HF-, MR- und Mikrowellenfeldern. Er besteht aus Industriestandard-Glasfasern und ist mit dem SCBG (Semiconductor Bandgap) RadSens Auslesegeräten von Opsens Solutions kompatibel. Dieser kompakte und robuste faseroptische Temperatursensor ist mit verschiedenen optischen Kabeln und Ummantelungsoptionen erhältlich und kann entsprechend den kundenspezifischen Anwendungen angepasst werden.

PDF-Download

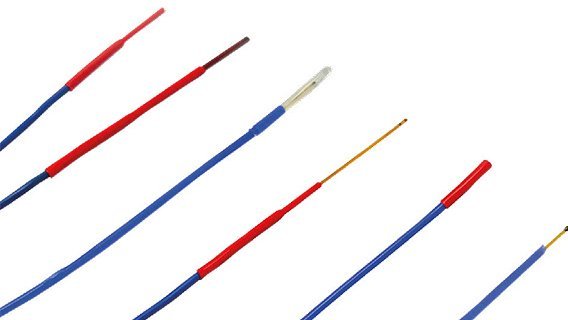

COMEM Sensoren TS2P, TS3, TS4, TS5, TST

Für Mikrowellen- und Hochspannungsanwendungen

Die faseroptischen Temperatursensoren der COMEM TS-Serie bestehen aus einem Galliumarsenid (GaAs)-Kristall, der am Ende der optischen Faser montiert ist. Sie sind die beste Wahl für die Temperaturmessung in Umgebungen mit Mikrowellenstrahlung und Hochfrequenzstörungen und werden auch für Hochspannungsanwendungen, Magnetfelder und aggressive Umgebungen empfohlen, für die herkömmliche metallische Sensoren wie Widerstandstemperaturmessgeräte oder Thermoelemente möglicherweise nicht geeignet sind.

PDF-Download

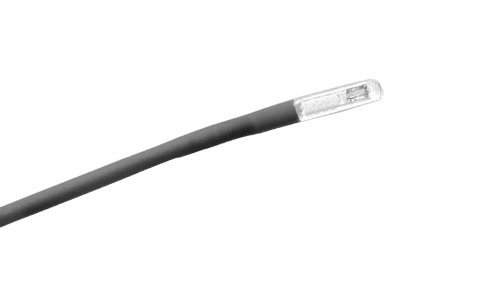

Opsens OTP-A

Sehr vielseitig einsetzbar

Der OTP-A nutzt die temperaturabhängige Doppelbrechung eines speziellen Kristalls als Temperaturübertragungsmechanismus. Aufgrund des verwendeten reinen monokristallinen Materials zeigt der Sensor kein thermisches Kriechen oder Altern wie bei anderen faseroptischen Sensoren, die auf der thermischen Ausdehnung von Glasfasern basieren.
In Kombination mit der WLPI-Signalaufbereitungstechnologie von Opsens bietet der OTP-A eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter widrigsten Bedingungen, wie z. B. in Umgebungen mit hohen EM-, HF-, MR- und Mikrowellenfeldern sowie unter Hochspannung und schnellen Temperaturwechseln. Der Sensor ist für relativ trockene Umgebungen ohne nennenswerte kondensierende Luftfeuchtigkeit ausgelegt. (für derartige Bedingungen ist das vollständig versiegelte OTP-B besser geeignet und kann sogar dauerhaft in Flüssigkeit getaucht werden)
Der Standardbetriebsbereich des OTP-A reicht von -40 °C bis +250 °C. Er ist mit allen WLPI- Auslesegeräten von Opsens kompatibel. Dieser kompakte und robuste faseroptische Temperatursensor, der in verschiedenen Kabel- und Manteloptionen erhältlich ist, kann an kundenspezifische Anwendungen oder an OEM-Anwendungen angepasst werden.

PDF-Download

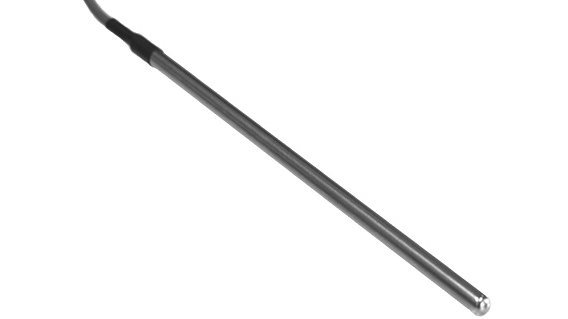

Opsens OTP-P

Langzeit-robust und leistungsstark für raue Umgebungen

Der OTP-P-Sensor nutzt die temperaturabhängige Doppelbrechung eines speziell ausgewählten Kristalls als Temperaturübertragungsmechanismus. Aufgrund des verwendeten reinen monokristallinen Materials zeigt der OTP-P keine thermischen Kriech- oder Alterungserscheinungen wie andere faseroptische Sensoren, die auf der thermischen Ausdehnung von Glasfasern basieren.
In Kombination mit der WLPI-Signalaufbereitungstechnologie von Opsens Solutions bietet der OTP-P eine beispiellose Wiederholbarkeit und Zuverlässigkeit unter den widrigsten Bedingungen, wie z. B. in Umgebungen mit starken EM-, HF-, MR- und Mikrowellenfeldern sowie unter Hochspannung und schnellen Temperaturwechselbedingungen.
Der Standardbetriebsbereich des OTP-P reicht von -40 °C bis +250 °C.
Der Sensor ist mit allen WLPI-Auslesegeräten von Opsens Solutions kompatibel. Dieser robuste faseroptische Temperatursensor, der in verschiedenen Kabel- und Manteloptionen erhältlich ist, kann für kundenspezifische Anwendungen oder für OEM-Anwendungen angepasst werden.

PDF-Download
