スキャニングレーザドップラ振動計とは？

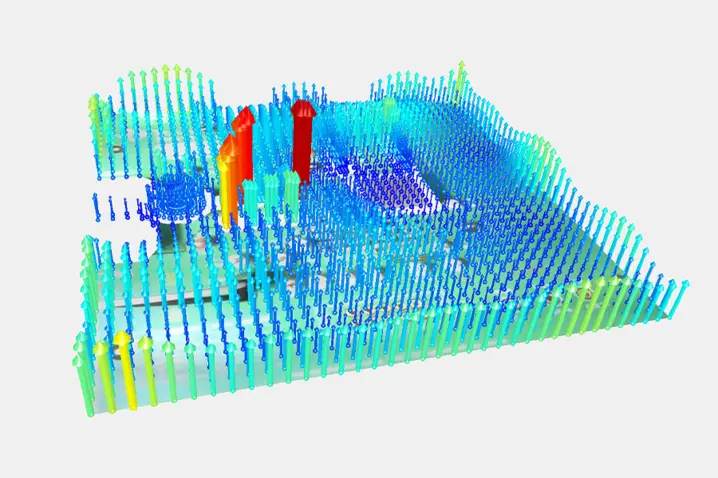

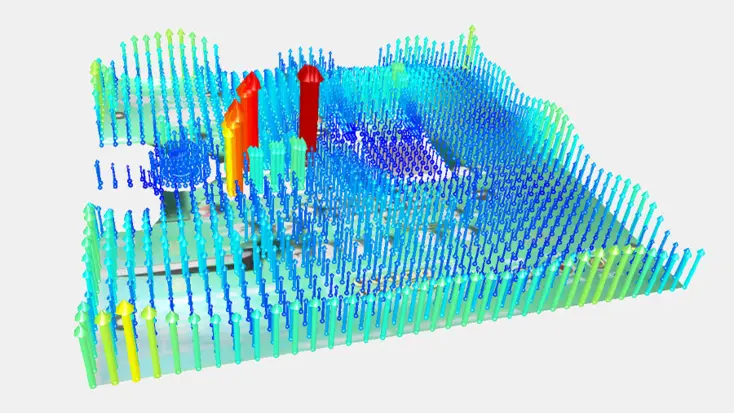

スキャニングレーザドップラ振動計は、測定物の表面をレーザが走査することにより、振動を非接触・非破壊で計測し、振動の分布、いわゆる振動モードを可視化します。

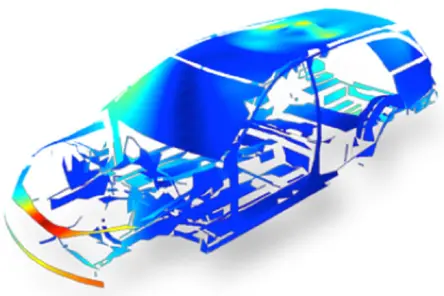

実物の振動現象を可視化することでトラブルシューティングを行ったり、設計段階で使用しているシミュレーションモデルの検証を行うことができます。
また、レーザ光でセンシングするため、加速度ピックのように測定物にセンサを取り付けたり、ケーブルを這わせる必要がなく、質量負荷を与えません。測定点の高密度化も容易で、局所的な振動や高周波の振動も高解像度で可視化できる点が大きな利点となっています。

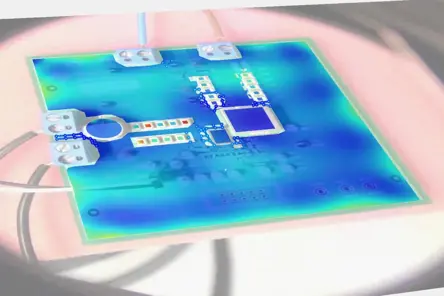

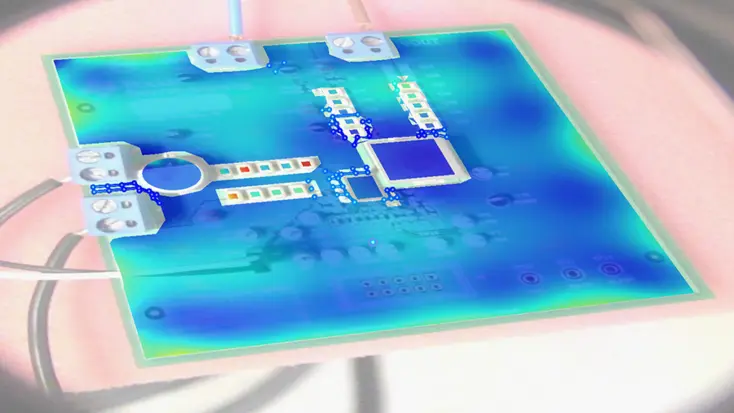

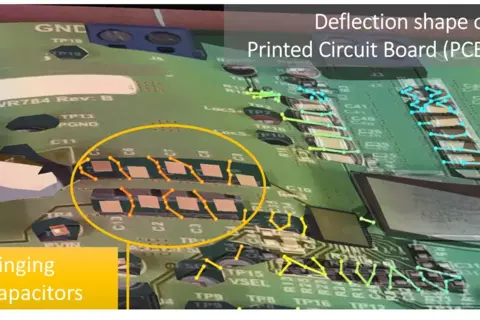

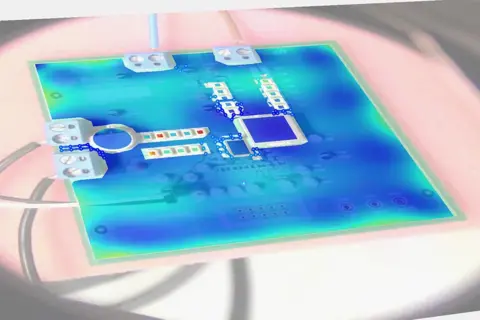

コンデンサの振動振幅が大きいことが一目瞭然
そもそもレーザドップラ振動計って？
レーザドップラ振動計は、被測定物にレーザを照射し、その散乱光もしくは反射光の周波数がドップラ効果によって変化することを利用した振動計です。
変位および速度を非接触、高分解能で測定できる優れた測定法で、多くの科学分野で使用されています。フェムトメートル単位の振幅分解能と高い直線性を実現しており、実質的に8GHz以上に達する非常に高い周波数帯域まで測定できます。

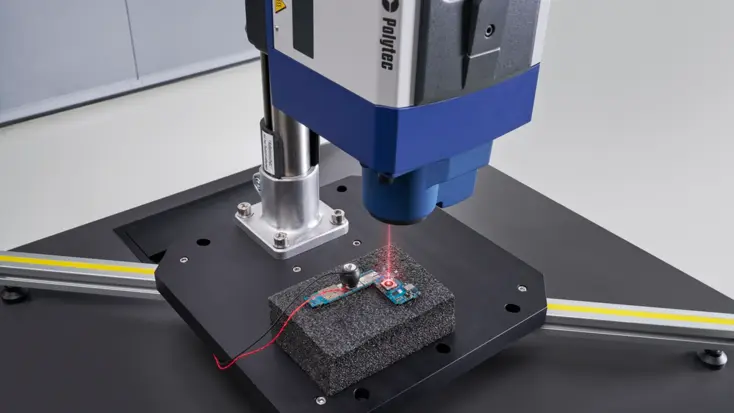

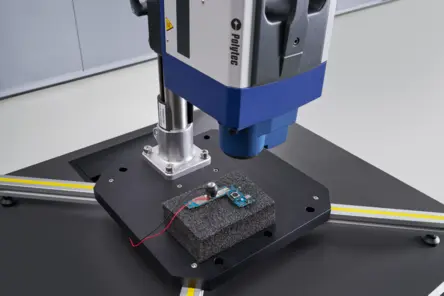

スキャニングレーザドップラ振動計は、このレーザドップラ振動計とスキャナミラーを組み合わせることでレーザ光を走査しながら振動測定ができるシステムです。
レーザドップラ振動計についてより詳しい解説はこちら
スキャニングレーザドップラ振動計の新スタンダード
ポリテックは、スキャニングレーザドップラ振動計のリーディングカンパニーとしてお客様と共に歩んできました。

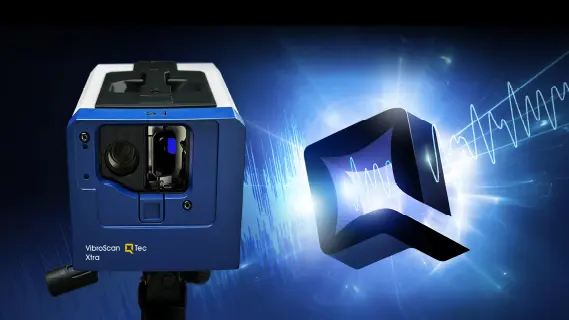

7世代目となる、新しいスキャニングレーザドップラ振動計 VibroScan QTecシリーズは、振動解析を簡素化しつつ、精度を今まで以上に向上させます。大きな対象物であれば出力の高い赤外線 (SWIR) レーザ、小さな対象物であればスポット径を小さくできるヘリウムネオン(HeNe)レーザ、といったように環境に合わせて２種類のレーザ光源を選択できます。
また独自の特許技術 QTec®を搭載することで、レーザ光の反射が得にくい対象物であっても安定した信頼性の高いデータを提供し、反射が良い対象物であれば今までより高速に測定できます。
VibroScanが持つ、5つの特長「5 Vibes」
- 信号品質の向上によって信頼性がさらに強化
- 最大10倍の高速計測
- ユーザーフレンドリーなセットアップで柔軟性が向上
- QTec®を搭載した初のHeNeモデルスキャニング振動計
- 各種技術仕様の改善
スキャニングレーザドップラ振動計製品カタログ
振動を非接触で測定し、それを可視化することで、実現象をより深く理解する。このために、私たちはVibroScan QTecを開発しました。是非、私たちのこだわりをカタログでご覧ください。
VibroScan QTecラインナップ
VibroScan QTec Xtra
VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3Dは、非接触、全視野、高精度で三軸振動測定ができる新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtra 3Dは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
VibroScan QTec Neo
VibroScan QTec Neoは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。ポリテックは世界で初めて赤外線SWIRレーザから可視光のヘリウムネオンレーザへ、QTec®テクノロジーの拡張に成功しました。レーザスポットが小さい高精度ヘリウムネオンレーザは、微細構造の測定や水中または水中を透過しての測定に適しています。QTec®は常に安定した測定と最高の信号対雑音比を提供します。VibroScan QTec Neoは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。
どんな事でもお気軽に
ご相談ください。
どんな事でもお気軽に
ご相談ください。
レーザドップラ振動計のスペシャリストがお答えいたします。
実機デモをご覧いただくことも可能です。
仕様書ダウンロード
今までで最も多用途な振動測定ツール
すべてに対応できるソリューションは？
このビデオでは、微小サイズの電子部品から大規模なインフラ建物まで、全範囲振動測定の使用例を紹介しています。VibroScan QTecは、この多用途性を実現します。
Polytec の QTec® 技術によって、複雑な表面の高周波振動を正確に測定できる仕組みについてご興味をお持ちですか？当社の FAQ セクションでは、技術的な基礎から実用的なアプリケーションまで、よくある質問に対する明確な回答をご覧いただけます。
購入しなくても測定できます
ポリテックでは、資本投資に代わる選択肢として、計測サービス、機器レンタル、リースをご提供しています。短期プロジェクト、一時的なニーズ、予算の制約など、どのような状況でもお気軽にお問い合わせください。
PolyFlexなら、スケジュールや予算を犠牲にすることなく成果を得られます。
