プリント基板およびBGAの光学検査
プリント基板（PCB）およびIC（集積回路）やBGA（ボールグリッドアレイ）などの各PCB部品の信頼性は、設計や搭載される半導体部品の選択ごとに異なる場合があります。各タイプおよびシリーズのPCB設計において、製造時には理想的には自動化された工程内品質管理とPCBの試験が必要です。

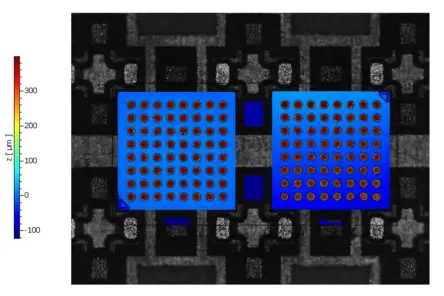

さらに、輸送中の脆弱箇所破損などによる「初期不良」を検査するため、顧客レベルでも品質管理手法がプロセスに組み込まれています。TopMap の光学式3D表面計測技術は、サンプル表面全体をナノメートル解像度で高速スキャン可能であり、PCB・IC・BGAの表面形状データをワンショットで取得します。

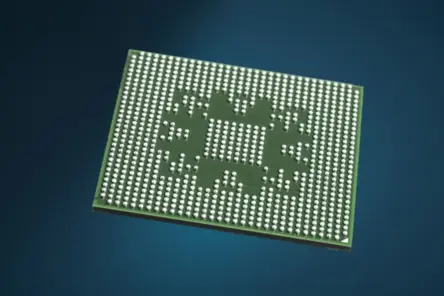

ボールグリッドアレイパッケージの種類
半導体パッケージの歴史を振り返ると、当初はDIP（デュアルインラインパッケージ）が用いられ、その後QFP（クワッドフラットパッケージ）やQFN（クワッドフラットノーリード）、そして最も普及したパッケージ技術の一つであるBGA（ボールグリッドアレイ）へと発展し、ピン数の増加を促進してきた。BGAはスマートフォン、タブレット、マザーボード、デジタルカメラなどの民生電子機器で広く確立されている。 DIPやQFPと比較して、BGAはより多くのI/O接続と短いコネクタを実現し、性能向上と高速化をもたらします。バンプ材料としてはSnPb（鉛スズ）、SnAgCu（スズ銀銅）、SnIn（スズインジウム）、SnBi（スズビスマス）が一般的で、バンプ径は通常90～400µm、バンプ間距離は約0.1～2mmです。

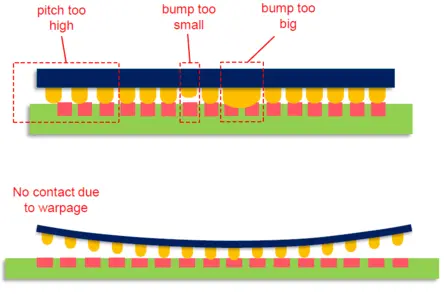

BGA製造における典型的な不良と欠陥

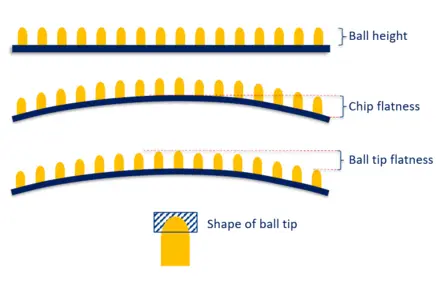

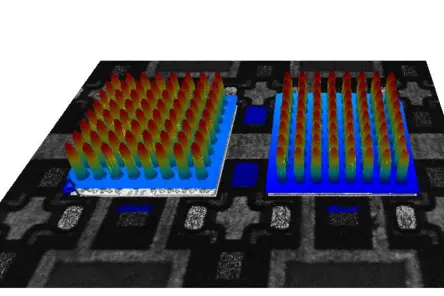

例えばフリップチップ法を用いたBGA製造では、基板に熱と圧力を加えて接合を行うため、ピッチが高すぎる場合やバンプが小さすぎる／大きすぎる場合に典型的な製造誤差や欠陥が発生する可能性があります。Polytec TopMap 表面プロファイラーは、BGAピッチ全体の光学検査、あるいは純粋なボール先端形状に焦点を当てた光学・非接触方式において、ボール高さ／バンプ高さ、同一平面性、チップ平坦度および反り、BGAボール平坦度の面積測定・検査に最適な計測ソリューションです。
適切な表面プロファイラーを自信を持って選択してください——お客様のサンプルを用いた実現可能性調査を当社が実施いたします。

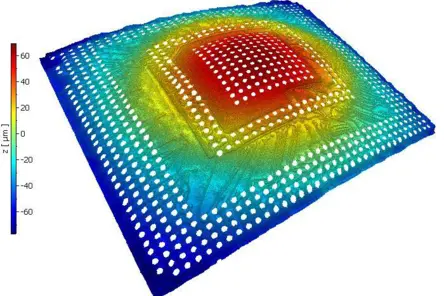

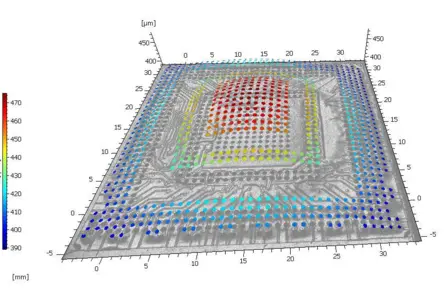

BGA反り及び品質管理
例えばフリップチップ法を用いたBGA製造では、基板に熱と圧力を加えて接合を行うため、ピッチが高すぎる場合やバンプが小さすぎる／大きすぎる場合に典型的な製造誤差や欠陥が発生する可能性があります。Polytec TopMap 表面プロファイラーは、BGAピッチ全体の光学検査、あるいは純粋なボール先端形状に焦点を当てた光学・非接触方式において、ボール高さ／バンプ高さ、同一平面性、チップ平坦度および反り、BGAボール平坦度の面積測定・検査に最適な計測ソリューションです。

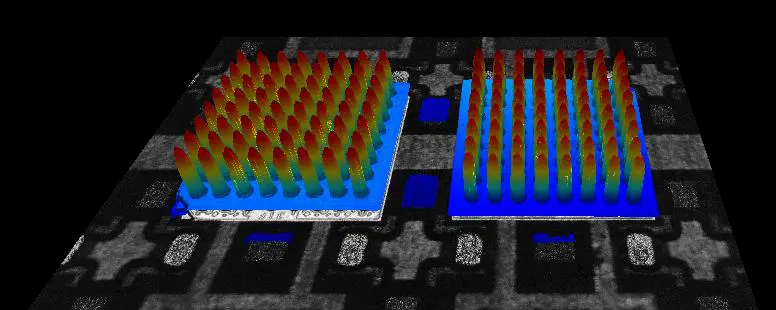

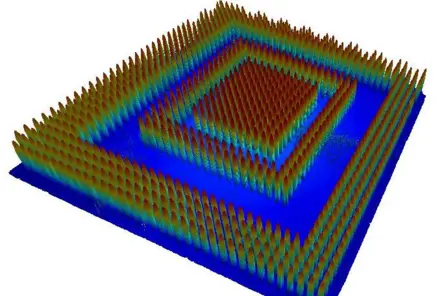

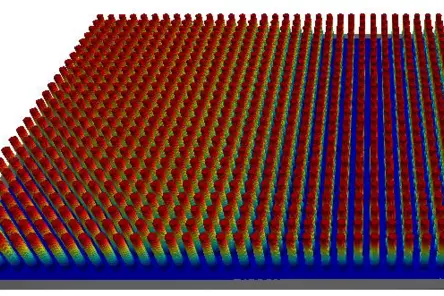

ボールグリッドアレイの品質検査としての3Dプロファイリング
面光学3Dプロファイリングは、電子アセンブリの品質検査における強力なツールです。具体的には以下の検査をサポートします：
- プリント基板（PCB）およびBGAの検査
- 平坦度、同一平面性、高さ分布の分析

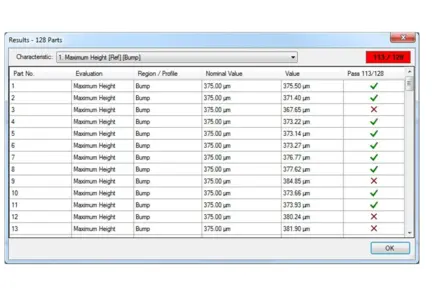

- 生産工程における合格/不合格判定
- 欠陥や工程偏差発生時の故障解析
特に多層PCB構造において、精密な層厚測定の重要性はますます高まっています。Polytec の光学検査ソリューションは、この目的のために再現性のある測定データを提供し、プロセスのフィードバックを可能にします。
BGAおよび半導体測定用表面プロファイラー
Micro.View
TopMap Micro.View® is an easy to use optical profiler in a compact table-top setup. Choose Micro.View® as the cost-effective inspection tool for examining precision-engineered surfaces down to the sub-nm range, for inspecting roughness, microstructures and more surface details.
Micro.View+
Advanced microscope-based surface profiler with automation and color imaging. Micro.View+ enables repeatable, operator-independent roughness and texture analysis—ready for lab and production use.
Pro.Surf+
Multi-sensor optical profiler combining large-area form measurement with integrated roughness analysis. Pro.Surf+ delivers fast, traceable form and roughness results in one production-ready system.
自信を持って最適な表面プロファイラーをお選びください——「購入前に試用」という当社のアプローチのメリットを享受いただけます。
