Qualität anhand Amplitude und Frequenz bewerten
Optische Messtechnik hilft dabei, die Qualität hinsichtlich Akustik und Schwingeigenschaften sowohl in der Entwicklung als auch in der Produktionslinie sicherzustellen. Laser-Schwingungsmesstechnik prüft Amplituden frequenzunabhängig, schnell und zuverlässig. Speziell die Scanning Vibrometrie erlaubt eine flächenhafte und berührungsfreie Amplitudenmessung und wird üblicherweise in Forschung und Produktentwicklung zur FE Modellvalidierung, zum Prototypentest oder zur Designoptimierung eingesetzt. Aus dieser flächenhaften Amplitudenmessung allerdings lassen sich auch geeignete Messpunkte für eine spätere zielgerichtete 100% Kontrolle in der Fertigung ableiten, um in der Produktion zuverlässig Ausschuss zu detektieren. Müssen mehrere Messpunkte oder die flächenhafte Amplitudenverteilung kontrolliert werden, bietet sich die Scanning Vibrometrie auch als effiziente Fertigungsmesstechnik an.
Schwingungsamplitude frequenzübergreifend messen, auch als Auftragsmessung?
Schwingungsamplituden messen in Entwicklung und Produktion

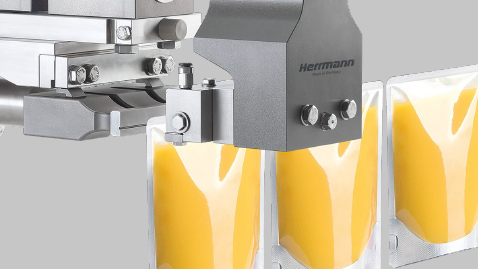

Es gibt gewollte und ungewollte Schwingungen. Diese prägen sich in ihrer Amplitudenverteilung über den Frequenzbereich aus und bilden eine ganz bauteileigene vibroakustische Signatur: In modernen Steuer- und Bedienpaneelen basiert das haptische Feedback auf einer gezielten Verteilung von Schwingungsamplitude und Frequenz, beim Ultraschallschweißen in Produktionslinien der Verpackungsindustrie entscheiden Amplitude und Frequenz über die Verbindungsqualität, aber auch bei Lautsprechern sind Amplitude und Schall eng gekoppelt; sie sind abhängig von der exakten Schwingungsamplitude und der Schwingungsausbreitung auf einer Oberfläche. Hersteller von Konsumgütern, Infotainment-Hardware, Medizintechnik oder Präzisionskomponenten im Maschinenbau stehen vor derselben Herausforderung: Sie möchten die Schwingamplituden im Produkt flächenhaft messen, die Frequenz schrittweise abtasten, erwünschte Schwingungsamplituden kontrollieren und andererseits Amplituden im akustischen Frequenzbereich als ungewollte Schwingungen minimieren.
Optische Messtechnik zur Analyse von Amplitude & Frequenz
Flächenhaft Amplitude und Frequenz abscannen mit Laserinterferometrie
Optische und flächenhaft messende Laser-Schwingungsmesstechnik ist in Entwicklungsabteilungen seit Langem etabliert. Ein Laser tastet das Produkt berührungsfrei und vollflächig ab und erstellt eine Karte der Amplitudenverteilung für jede Frequenz mit höchster Präzision. Gewollte und ungewollte Schwingungen werden direkt auf der ganzen Fläche gemessen und visualisiert – mit einem einzigen Schwingungssensor. Ein Qualitätssicherungssystem klassifiziert das Produkt auf Basis der gemessenen Amplitudenverteilung. Hier kommen die PSV Polytec Scanning Vibrometer wegen ihrer Flexibilität und kurzen Messzeiten auch in der Qualitätskontrolle zum Einsatz.
Amplitudenkorrektur in der Scanning Vibrometrie
Betriebsschwingformen gemessen mit PSV Polytec Scanning Vibrometern setzen eine stationäre Anregung voraus. Wenn dies nicht der Fall ist, liefert eine direkte Betrachtung der gemessenen Amplitude kein aussagekräftiges Ergebnis. In dieser Applikationsnote erfahren Sie, wie Sie mit den in der PSV Software enthaltenen Werkzeugen eine nicht-konstante Anregung korrigieren können mithilfe der Transferfunktion. Registrieren sie sich und lesen sie das komplette Paper.
.
Körperschall- und Amplitudenmessung in der Qualitätskontrolle
Zugehörige Produkte
IVS-500 Industrie Vibrometer
Das IVS-500 Industrie Vibrometer eignet sich zur berührungslosen Schwingungsmessung in der vibroakustischen Güteprüfung und inline Qualitätskontrolle, Körperschallanalyse und ermöglicht zuverlässige Gut-Schlecht-Entscheidungen in der Fertigungslinie. Dank seiner robusten und kompakten Bauform können Sie es optimal in Prozessleitsysteme und Produktionsumgebungen wie bei End-of-line-Prüfstände mit sehr kurzen Taktzeiten integrieren. Das Laservibrometer prüft Resonanzen zuverlässig bis 100 kHz, arbeitet verschleißfrei und vermeidet aufwändige Zustellmechanik oder Schallschutzkabinen.
VibroOne
VibroOne® ist das kompakte all-in-one Laser-Doppler Vibrometer von Polytec zur berührungsfreien und hochpräzisen Schwingungsmessung bis zu 3 MHz. Es ist speziell für den Einsatz in engen Messaufbauten im Messlabor, in Prüfständen und in der Produktionsumgebung sowie für die Analyse von Mikrostrukturen und biomedizinischen Proben konzipiert – mit optionaler integrierter HD+ Kamera für ein präzises Ausrichten und eine einfache Dokumentation.
PSV QTec Scanning Vibrometer
Die bewährten PSV QTec Scanning Vibrometer markieren den Standard für Messempfindlichkeit in der vollflächigen Schwingungsmessung! Die patentierte QTec® Mehrkanal-Interferometrie basierend auf infrarotem (SWIR) Laser zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren – von DC bis 25 MHz. PSV QTec reduzieren Messzeiten signifikant - insbesondere bei dunklen, biologischen, rotierenden oder bewegten Messobjekten und bestimmen Schwingformen und Eigenfrequenzen für NVH, Akustik-, Strukturdynamik-, Ultraschalluntersuchungen, FEM-Validierung und NDT.
SonicTC QuickCheck
Mehrkanalige, PC-basierte Prüfsoftware zur voll- oder teilautomatischen Prozessüberwachung und Fertigungskontrolle in der Fertigung. SonicTC QuickCheck ist ein flexibles Werkzeug für akustische und vibrometrische Messungen im Rahmen von industriellen Güteprüfungen. Die vielseitigen Anwendungsfelder reichen von der Serienfertigung bis in die prozessbegleitende Entwicklung.
