Eine neue Klasse – für neue Ideen
VibroScan QTec misst Schwingungen auf eine neue Art – berührungslos und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie und Diversity Combining setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Es bestimmt Betriebsschwingformen und Eigenmoden für NVH, Akustik, Strukturdynamik, Ultraschall, FEM-Validierung und zerstörungsfreie Prüfungen und bietet Frequenzbereiche bis zu 32 MHz. Mit seiner SWIR-Wellenlänge bringt der Xtra Laser mehr Power in die Messung. Damit sind größere Messabstände einfach zu realisieren. Die Kombination mit QTec® macht den Xtra Laser unempfindlich gegen Auftreffwinkel und Oberfläche.
Das VibroScan QTec Scanning Vibrometer gewährleistet maximale Portabilität. Die VibroLink-Ethernet-Datenschnittstelle überträgt Schwingungsmessdaten zuverlässig an Ihr Notebook und dient als Automatisierungsschnittstelle.
Highlights
- Berührungslos und vollflächig mit FEM-ähnlicher räumlicher Auflösung
- Bestes SNR auf technischen Oberflächen
- Bis zu 10x schneller mit QTec®
- Aufrüstbar auf bis zu 30 m/s Schwinggeschwindigkeit und 32 MHz
- KI-gestützte Gittergenerierung
- Erweiterte Auswertungs- und Skriptingoptionen
- Offene API und Treiber
- Ausbaufähig zum 3D-System

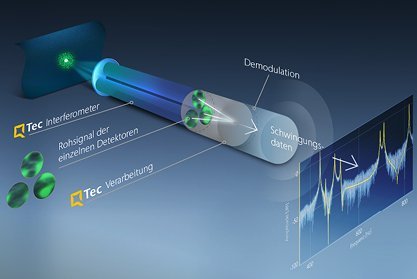

Schnellere Ergebnisse dank QTec® Mehrkanal-Interferometrie
Die patentierte QTec® Mehrkanalinterferometer Technologie verbessert die Signalqualität der Infrarot-Laservibrometer (SWIR) entscheidend und garantiert höchste optische Empfindlichkeit. QTec® ermöglicht hochgenaue Ergebnisse bei kürzesten Messzeiten unabhängig von der Oberfläche – selbst auf dunklen, biologischen, rotierenden oder bewegten Objekten. Seine sichere Lasertechnologie ist perfekt für anspruchsvolle Anwendungen auch auf großen Entfernungen. QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger als je zuvor – für robuste, eindeutige Ergebnisse.
Erleben Sie das neue VibroScan QTec in der Videopräsentation
Mit dem neuen VibroScan QTec heben wir Zuverlässigkeit, Flexibilität und Geschwindigkeit in der berührungslosen Schwingungsmessung auf ein ganz neues Level. Lassen Sie sich von unserem Experten Jörg Sauer in dieser Webinar-Aufzeichnung (Englisch) mitnehmen in die Welt der bahnbrechenden QTec-Technologie und des neuen VibroScan QTec für Ihre Modaltests, Akustik- und NVH-Messungen, Betriebsschwingformanalysen und Produktentwicklungen.
3D-Messungen so einfach wie 1D
Schließen Sie drei eigenständige VibroScan QTec an und messen Sie den dreidimensionalen Schwingungsvektor. Mit drei synchronen Messungen aus drei Richtungen öffnen sich alle drei Dimensionen der Schwingung für die Analyse.
Der Hub synchronisiert zwei zusätzliche Vibrometer mit Pikosekunden-Genauigkeit. MIMO-fähige Signalgeneratoren inklusive. Die PSV Software übernimmt die Führung, erkennt die Lage der einzelnen VibroScans QTec zum Objekt, synchronisiert die drei Laserstahlen und führt sie in einem μm-großen Messfleck über das Messobjekt. Die Ergebnisse werden automatisch in das FEM-Koordinatensystem transformiert und nach Schwingungsrichtung animiert.
Eine neue Klasse – für neue Ideen
QTec® Mehrkanal-Interferometrie für hochgenaue und effiziente Schwingungsanalysen
Zubehör
Optisches Zubehör
PSV-G-700 Präzisions-Geometriescanner
Integrierter Hochleistungs-Laser-Distanzsensor zur Messung der Probengeometrie aus der Scanning-Vibrometer-Perspektive.
PSV-A-526 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.
PSV-A-710-Xtra Koaxialeinheit
Für Messungen mit geringem Arbeitsabstand, besonders an kleinen Teilen. Für kleine, spiegelnde Objekte sind zusätzlich PSV-A-CL-xxx Mikro-Scanlinsen verfügbar.
scanning for small shiny parts.

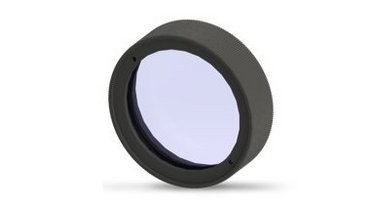

PSV-A-CL-Xtra-200 Mikro-Scanlinsen
Parallisierter Strahlengang für Messung kleiner Bauteile und auf spiegelnden Oberflächen. Benötigt Koaxial-Einheit.
PSV-A-RLight Ringlicht
LED-Ringlicht zur Beleuchtung von kleinen Prüfobjekten. Erfordert PSV-A-710-Xtra Koaxialeinheit und PSV-A-CL Xtra-200 Mikro-Scan-Linsen (Abb. Ähnlich)
A-MIR-S001/ A-MIR-S002 Spiegelset
Spiegelsets für Messungen in schwer zugänglichen Bereichen.
Stative, Teststände, Verstelleinheiten
PSV-A-T19 Vertikaler Teststand
Prüfstand für die präzise vertikale Positionierung des VibroScan QTec Scanning Vibrometers zur Messung an kleinen Objekten.
PSV-A-T37 Vertikalhalter
Für die bequeme vertikale Montage des Scanning Vibrometers über Kopf, z.B. für Shakerversuche.

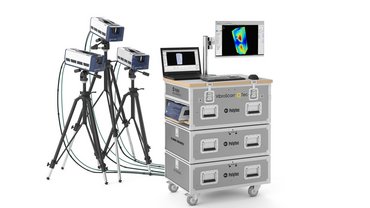

PSV-A-018 Systemrollschrank
Ergonomischer mobiler Arbeitsplatz mit Stauraum für alle Teile und Zubehörteile.
A-RMK-0004 Rack Mounting Kit
Rack installation kit with two front handles and mounting brackets for installing the PSV-F-700 VibroScan Front-end in a 19" rack.
Weiteres Zubehör
Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die Experimentelle Modalanalyse. Doppelschlagsfrei und aufgabenspezifisch parametrierbar.

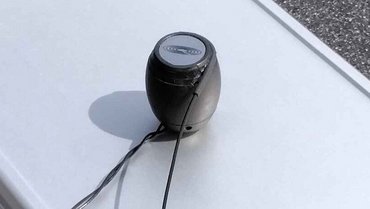

Qlws LightWeightShaker
Der Qsources Qlws LightWeightShaker ist ein selbsttragender, dynamisch entkoppelter elektromagnetischer Schwingerreger, der speziell für Modaltests und eine konsistente sowie wiederholbare Strukturanregung auf engem Raum entwickelt wurde.
A-AMP-0001 Verstärker für Signalgenerator
Verstärkt das max. 2 V Ausgangssignal max. 10 V mit einer Bandbreite bis zu 32 MHz.
PSV-A-Ext Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale für Tracking oder Continous Scanning Laser Vibrometry CSLDV
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.
Verwandte Produkte
VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3D misst Schwingungen triaxial auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Das Xtra, basierend auf einem infraroten (SWIR) Laser, zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren. VibroScan QTec Xtra 3D gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
VibroScan QTec Neo
VibroScan QTec Neo misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Erstmals ist es gelungen, die QTec-Technologie vom infraroten SWIR-Laser auch auf den sichtbaren Helium-Neon-Laser zu übertragen. Der präzise Helium-Neon-Laser eignet sich mit seinem kleinen Laser-Messfleck für Messungen auf feinsten Strukturen und misst sogar in und durch Wasser. QTec® garantiert immer ein stabiles Signal und ein herausragendes Signal-Rausch-Verhältnis. VibroScan QTec Neo gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
PSV Software
Die PSV Software ist das Herz jedes flächenhaft messenden Schwingungsmesssystems von Polytec. Das Software-Paket dient der schnellen und einfachen Erfassung, Darstellung sowie Bearbeitung von Schwingungsmessdaten mit sämtlichen PSV Scanning Vibrometern, der MSA Micro System Analyzer Serie für Mikrostrukturen sowie der automatisierten Messstation RoboVib®.
RoboVib
Durch die Kombination eines 3D-Scanning Vibrometers mit einem Industrieroboter bietet Ihnen RoboVib® eine automatisierte Messstation für die Messung von komplexen Komponenten bis hin zu gesamten Fahrzeugkarosserien. Reduzieren Sie Zeitaufwand und Fehlerquellen speziell in der experimentellen Modalanalyse. So können Sie zum Beispiel eine komplette Fahrzeugkarosserie in 1-2 Tagen oder über Nacht vollständig testen, während mit konventionellen Methoden allein die Messvorbereitung häufig Wochen in Anspruch nehmen würde.
RoboVib® Bench
RoboVib® Bench ermöglicht eine automatisierte experimentelle Modalanalyse mit Polytecs optischen 3D-Scanning-Laservibrometern. Die einfach einzurichtende Hard- und Software fügt sich nahtlos in den Polytec-Workflow für scannende Schwingungsmessungen ein und spart Zeit durch die automatische Neupositionierung des Prüflings anstelle eines manuellen und mühsamen Versetzens des Sensoraufbaus. 360°-Messungen des Prüflings sind so einfach wie eine Messung aus nur einer Richtung.
PolyWave
PolyWave – das skalierbare Softwarepaket zur umfangreichen Schwinungsanalyse ist optimiert für die nahtlose Verarbeitung von Schwingungsmessdaten, die mit Polytec Laser-Doppler-Vibrometern erzeugt wurden.

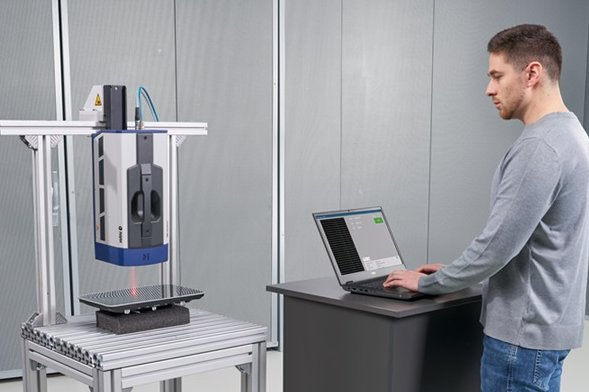

Automation
Polytec stellt intuitive und leistungsfähige Schnittstellen und Möglichkeiten für die Fernsteuerung und Automatisierung der Messdatenerfassung und -analyse zur Verfügung: zum Automatisieren wiederkehrender Messungen und Auswertungen, zum Einbinden in eigene Prüfsoftware, für die Fernsteuerung der Messeinstellungen, zum Abfragen und Überwachen des Gerätestatus und mehr.
