Laserstrahlen schnell und präzise ablenken
Elektro-optische Deflektoren sind die schnellsten und effektivsten Werkzeuge für die Laserstrahl-Richtungsänderung. Die Deflektoren lenken einen Laserstrahl kontinuierlich über vordefinierte Winkelbereiche (Scanning) ab oder realisieren hochgenau das schnelle Schalten zwischen frei wählbaren Ablenkwinkeln (Random Access).
Dabei wird ein spezieller nichtlinearer elektro-optischer Effekt in bestimmten, wohldefiniert geschnittenen Kristallen ausgewählter transparenter Materialien genutzt, um einen linearen Brechungsindex-Gradienten zu erzeugen, der proportional zur anliegenden Signalspannung ist. Bei Durchgang eines Laserstrahles senkrecht zum Gradienten wird dieser geringfügig abgelenkt, wobei der Ablenkwinkel durch die außen angelegte Spannung steuerbar ist.
Modelle
Elektro-optische Ablenksysteme
Standard-Deflektoren und anwendungsspezifisch designte Modelle.
Deflektor-System für optische Fallen
Deflektor für optische Fallen. Das System enthält zwei Deflektoren und einen Dual-Linear-Verstärker.

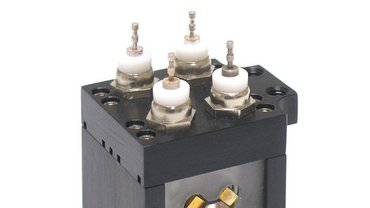

Nutator-Deflektor
Das Model 412 ist ein speziell entwickelter elektro-optischer Nutator, um einen optischen Strahl in zwei orthogonale Achsen abzulenken. Das System wird eingesetzt, um linear polarisierte, kollimierte Strahlen über die Blende einer Fokuslinse bei einer Wellenlänge von 1550 nm zu scannen.
