VibSoft 振动数据采集

VibSoft

激光振动测量的数据采集与分析

VibSoft

激光振动测量的数据采集与分析

VibSoft 提供適用於雷射多普勒振動計的時域與頻域數據擷取及分析工具。

您可從 VibSoft-VL、VibSoft-20 及 VibSoft-PRO 三個版本中選擇:無論您的測試應用需要類比或全數位數據擷取,最高可支援 32 MHz 多通道擷取,以同步記錄振動計訊號與來自其他感測器或參考源的訊號。

當行動性至關重要時,可善用這款精簡、便攜且支援 Wi-Fi 連線的筆記型電腦解決方案。

联系Polytec专家

欢迎您来沟通交流!定能为您找到贴合需求的解决方案

亮点

功能强大的数据采集与分析功能,覆盖直流至32 MHz频率范围
數位擷取或多通道類比擷取。
可作为便携式笔记本电脑解决方案使用
远程控制所有振动计的设置
被测对象的实时视频成像
用於時域與頻域分析的全面工具箱
Sa通过内部信号发生器进行简单激励
透過 Polytec SignalProcessor 進行客製化後處理
集成脚本接口

振动分析中的全数字化数据采集

VibSoft 弥合了数据采集与全面数据分析之间的差距。通过使用VibSoft 连接盒,可以采集并分析模拟振动计信号,同时处理其他模拟输入信号(如传感器或参考信号)。配备相应VibroLink接口的Polytec激光测振仪可通过以太网或Wi-Fi与VibSoft 或VibSoft-VL直接通信。这使得测量数据能够实现全数字化传输,并可远程控制测量参数。



VibSoft 提供数字高通、低通和带通滤波器。 在外部接口方面,该软件遵循通用标准:可采集任何电压信号的时间和FFT数据,支持第三方传感器的IEPE(ICP®)接口,并配备脚本引擎以实现自动化测试流程或导出为ASCII及通用文件格式(UFF)。此外,实时视频显示和强大的信号处理器(用于信号后处理的功能库)等选项,为配置和后处理提供了充分的灵活性。

即時視訊可協助您將雷射光點精準對準精密結構,並記錄測量設定。
即時視訊可協助您將雷射光點精準對準精密結構,並記錄測量設定。
模拟或数字数据采集,最高25 MHz
模拟或数字数据采集,最高32 MHz

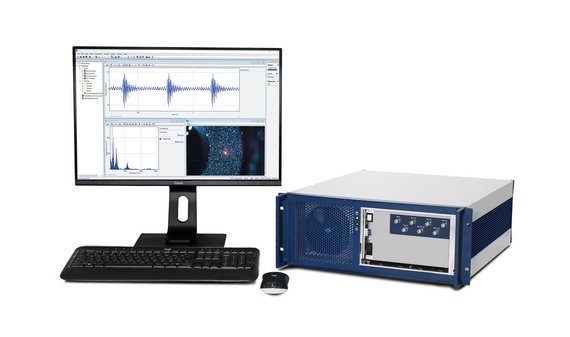

VibSoft 用于激光振动计的专业数据采集与分析
VibSoft: 激光测振仪的专业数据采集与分析

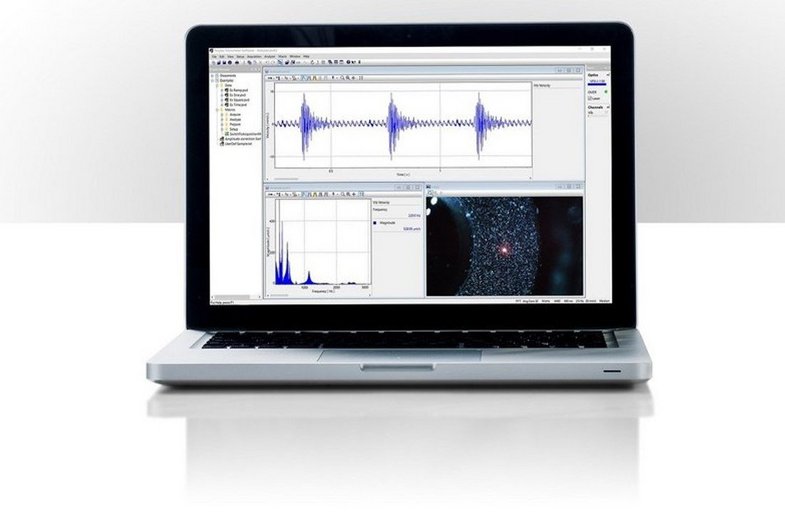

VibSoft DAQ 也可作为便携式解决方案,通过笔记本电脑并借助 Wi-Fi 连接使用
VibSoft DAQ 还提供便携式解决方案,可与笔记本电脑和 Wi-Fi 连接配合使用

VibSoft-VL

一款便携式、全数字化的解决方案,支持直流至32 MHz的频率范围,具备无线功能,结构紧凑,可与任何笔记本电脑或台式机配合使用

  • 支援最高達 80MSa/s 採樣率的超音波應用
  • 可透過乙太網路或 Wi-Fi 為 Polytec 雷射振動計提供數位資料擷取功能
  • LDV 的測量精度以 24 位元精度的數位資料呈現。
  • 即使在系統負載較高的情況下,仍能保持穩定的數位資料傳輸
VibSoft 适用于最高32 MHz激光振动计的VL全数字数据采集系统
VibSoft 适用于最高32 MHz激光振动计的VL全数字数据采集系统

VibSoft-20

便携式模拟双通道解决方案,频率范围从直流到20 kHz,灵活便携,适用于野外研究

  • 非常适合声学应用
  • 小巧輕便的 USB 接線盒 VIB-E-220
  • 通过连接第二个传感器来分析传递函数(FRF)
  • 支持第三方传感器的IEPE接口
  • 包含VibSoft-VL
VibSoft-20通道模拟数据采集,配备USB接线盒,采样率最高可达20 kHz
VibSoft- 20路模拟双通道数据采集,配备USB接线盒,采样率最高可达20 kHz

VibSoft-PRO

高性能模拟4通道同步数据采集,频率范围从直流到25 MHz,内置信号发生器,专为实验室和测试环境中的专业用户设计

  • 甚至适用于高强度超声应用
  • 集成信号发生器,用于对被测样本进行激励
  • 通过高性能模数转换器同步采集4路输入信号并分析传递函数(FRF)
  • 配备集成 BNC 输入/输出的专用工业电脑,采用 19 英寸机架式外壳
  • 包含VibSoft-VL
VibSoft-PRO 高性能 4 通道模拟数据采集,最高采样频率达 25 MHz
VibSoft-PRO 高性能 4 通道模拟数据采集,最高采样频率达 25 MHz
