在狹窄空間中測量振動

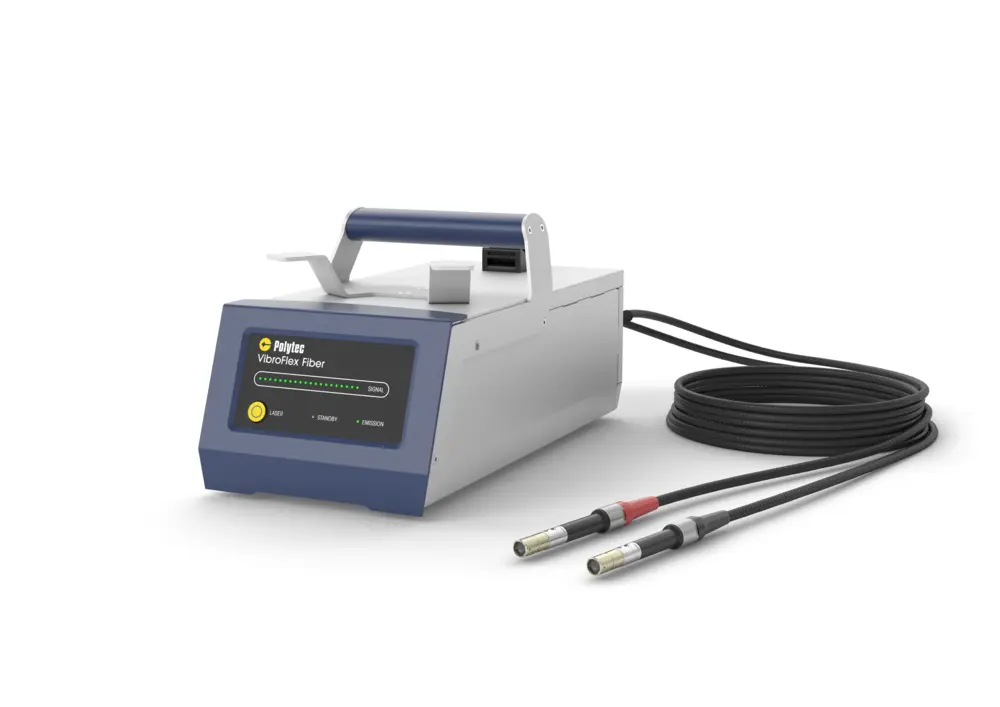

VibroFlex 光纖是一款光纖振動計感測器頭，特別適用於短距離測量。透過使用柔韌且纖細的光纖纜線，即使幾乎無法觸及的測量點也能輕鬆到達。此外，VibroFlex 光纖感測器頭具備差分測量能力，即能擷取兩個樣本點之間的相對位移。 差分干涉儀在光路中便已分離出不同的運動向量，並能實現具備固有絕對相位穩定性的高解析度測量。因此，VibroFlex 光纖感測器能從劇烈振動的結構中，精確擷取元件的微小振動。
VibroFlex – 這正是雷射振動測量的卓越靈活性。
重點摘要
- 直徑僅 10 公釐的小型光纖頭可抵達難以觸及的測量點
- 差分光學技術可偵測兩測量點之間的相對位移
- 在兩個測量點之間
- 也可用於單點測量
- 多功能光學配件
- 適用於微小結構的微米級雷射測量點
技術資料
憑藉其纖薄且具柔韌性的光纖纜線，VibroFlex 光纖 感測器頭非常適合用於短工作距離及難以觸及位置的測量。此外，VibroFlex 光纖還能進行差分測量，例如兩點之間的相對位移。
差分干涉儀直接在光路中分離不同的振動向量，從而實現具備絕對相位保真度的高解析度測量。這使得VibroFlex Fiber 即使在高度不穩定或振動的結構上，也能偵測到最微小的元件振動。
| 屬性 | 值 |
|---|---|
| 最大頻率頻寬 | 直流 – 32 MHz (Connect+) |
| 被測量 | 速度、位移、加速度 |
| 最大振動速度 | ±12 m/s |
| 速度範圍 | ±1 mm/s – ±12 m/s |
| 最佳速度解析度 | 4 nm/s/√Hz |
| 最佳位移分辨率 | < 45 fm/√Hz |
| 最大加速度 | 100,000 km/s² |
| 訊號處理 | 基於 FPGA |
| 屬性 | 價值 |
|---|---|
| 光學設計 | 差分光纖干涉儀 |
| 測量雷射 | 633 nm (氦氖，可見紅光) |
| 測量雷射功率 | < 1 mW |
| 引導雷射（目標光束） | 氦氖 (HeNe) = 測量雷射 |
| 雷射安全等級 | 第 2 類 |
| 工作距離 | 60 毫米 .. 3 公尺 |
| 對焦 | 手動（光纖頭） |
所有輸出皆透過 FrontendConnect+進行
| 屬性 | 值 |
|---|---|
| 工作溫度 | +5 ... +40 °C |
| 相對濕度 | 最高 80%，無凝結 |
| 防護等級 | IP40 |
| 功耗 | 約 < 15 W |
| 重量 | 5 公斤（雷射單元） |
| 尺寸（長 x 寬 x 高） | 319 x 155 x 163 毫米 |
點擊此處查看 Connect+ 前端的技術特點
