精密机械的跌落试验

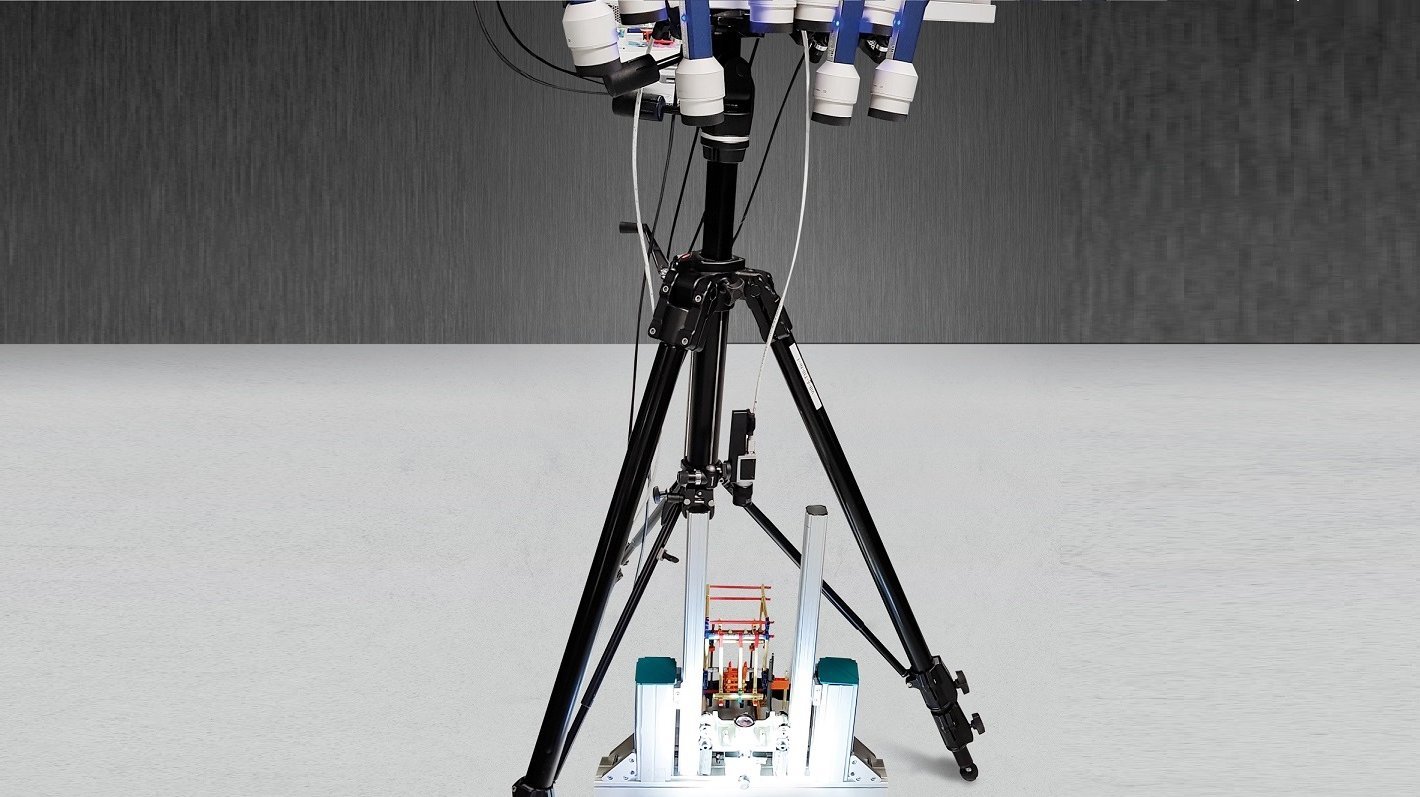

跌落测试作为评估精密机械性能的关键手段,核心目标在于精准剖析敏感结构在跌落与撞击瞬间复杂的动力学行为。以某特定测试为例,选取的精密机械测试样本为一枚表壳(已拆除表带的纯表体)。测试过程聚焦于表壳从自由落体开始,直至与地面发生撞击的全过程,以及撞击结束后的短暂瞬间。在这一动态过程中,着重针对表壳不同部位的多个关键测点展开测量,力求精确获取各测点的位移变化曲线、速度演变情况以及加速度实时数据 。通过这些详尽的数据,能够深入洞察表壳在跌落冲击下的力学响应,为精密机械产品的结构优化、可靠性提升提供有力依据 。

同步光学冲击测量分析

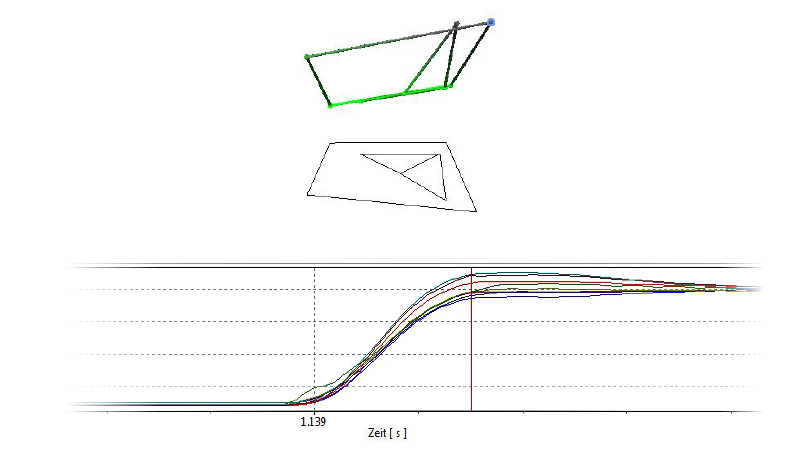

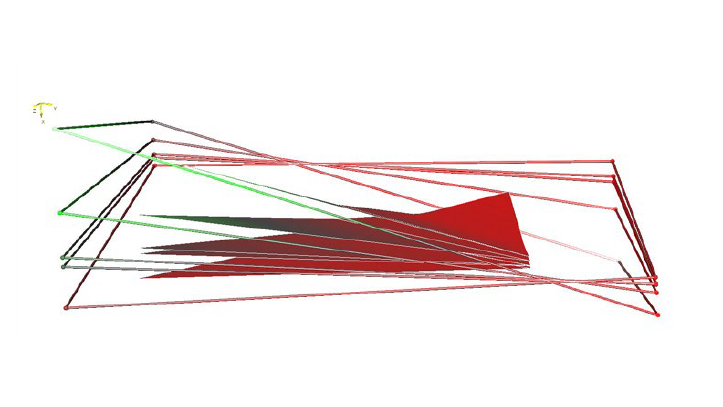

在测量进程中,速度会被精确记录为时间的函数关系。此测量手段还能够在约 8 ms的时长内,对表壳上 8 个特定测量点的速度进行精准捕捉,涵盖撞击发生前的 3 ms时段以及撞击结束后的 5 ms时段。将各测量点的速度轨迹进行叠加处理,研究人员便能够直观地对比不同测量点在冲击过程中的速度变化情况,这一对比结果可在位移图中清晰展现。从这些图表中,我们还能够观察到不同测量点在撞击瞬间及前后呈现出的各异动态响应特性 。

使用MPV-800多点式激光测振仪进行关门试验





       综上所述,对于跌落试验和动态冲击而言,MPV非接触式多点同步测振系统能有效地评估动态冲击响应。

       MPV-800使用独立的光纤光学头,可以任意放置在物体周围,如有需要还可以组合成3D通道。高达250000次/秒的采样频率,以极高的精度和分辨率获取极短时间内的冲击响应。所获结果可用于数据后处理和模型升级。

使用MPV-800多点式激光测振仪进行关门试验

      使用MPV多点式激光测振仪的同步光学振动测试技术,非接触式高精度获取瞬态、严格时序的振动响应。如视频中的关门试验,帮助工程师们获取时域和频域下车门的工作变形,以优化其声学特性。
