落下試験

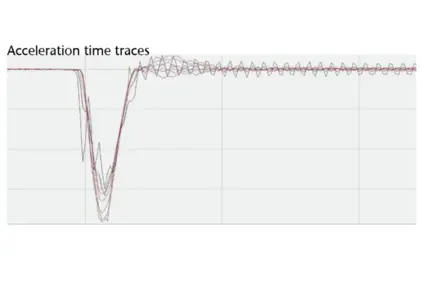

落下試験の主な目的は、落下時および衝撃時の敏感な構造物の動的挙動を分析することです。 ここでは、地面への自由落下の結果として生じる衝撃の最中および直後に測定された時計ケース（ブレスレットが取り外された純粋な時計）を試験片として計測しました。 この落下試験の目標は、ケースのさまざまな部分からさまざまなポイントの変位、速度、および加速度のプロファイルを取得することです。
多点同時計測による衝撃試験

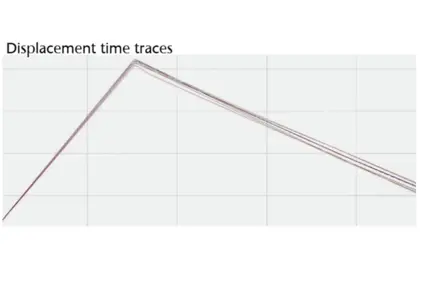

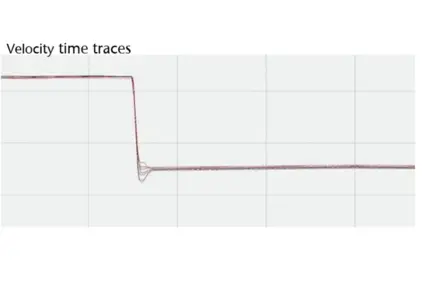

測定中、速度は時間の関数として記録されました。 この測定により、約8ミリ秒の間に8つの特定の測定ポイントの時計ケースの速度を計測しました。（実際には、衝撃の3ミリ秒前と衝撃の5ミリ秒後を計測）速度トレースのオーバーレイにより、さまざまな測定ポイントの比較が可能になり、変位グラフで確認できました。 グラフには、衝撃時のさまざまな動作も示されています

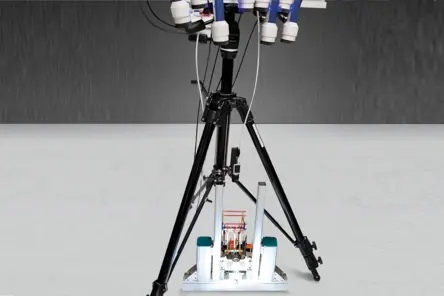

結論として、落下試験と動的衝撃観測では、MPVマルチポイント振動計を使用した多点同時計測および非接触測定方法が動的衝撃応答を評価するための最適な方法でした。 MPV-800は、オブジェクトの周囲に任意に配置でき、必要に応じて3Dチャネルに組み合わせることができる独立した光ファイバーセンサーを使用します。 1秒あたり最大250,000サンプルのサンプリング周波数により、非常に短い時間の衝撃も非常に高い精度と解像度で測定できます。 このような結果により、明確な後処理とモデルの更新が可能になります。
MPV-800 マルチポイント振動計によるドアスラムの計測

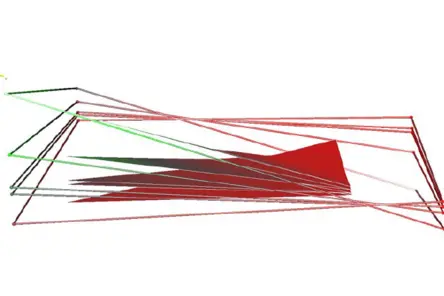

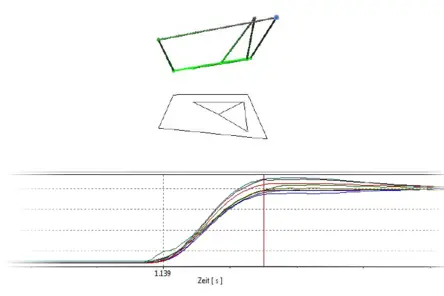

MPV マルチポイント振動計 は、同時多点計測をするため、過渡的でタイムクリティカルなイベントの非接触およびレーザー正確な測定を可能にします。 ドアスラムの測定では、音響を最適化するために、時間領域と周波数領域の両方から、ドアを閉じる際のドアのたわみ形状を分析しました。
担当者へ相談
当社の専門家が、お客様のプロジェクトに合わせた測定ソリューションで支援いたします。あるいは、重要な要素の測定をサポートいたします。ぜひ本日お問い合わせください。
