控制卷筒材料的切割长度

控制切割长度前必须先确定长度和速度。如果板材不能停止以进行切割,则切割装置必须与板材一起移动进行直线切割,即“飞切装置”。测量板材速度的目的是为了与速度同步。

Polytec 的激光表面速度计(LSV)可同时测量速度和长度,并且可以在不同接口上显示值,因此非常适合于切割长度控制。LSV 几乎可以用于所有表面,并且不易受到污染表面的影响。非接触式测量技术可同时消除对精度产生的任何负面影响,例如滑移和磨损。进行测量的产品仍完好无损。

与其他方法相比,Polytec LSV 提供的切割精度更高,进而可以减少预设切割长度的安全裕度。这可节省每次切割的成本。

Polytec 系统的另一个好处是灵活的接口概念,可通过编码器输出、串行接口、LAN、Profibus 和 Profinet 读取长度和速度读数。数字输出具有指示何时即将到达切割长度的预警信号,以及用于触发切割过程的切割信号。

实际示例:

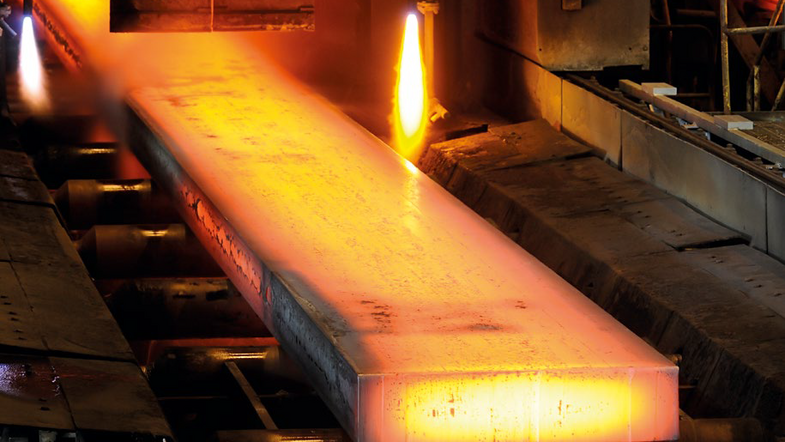

  • 控制连铸中的火焰切割机
  • 控制金属服务中心的剪切
  • 控制棒材轧机的飞剪
  • 控制截面轧机的切割长度
  • 控制管轧机的锯子



旋转管锯控制

越来越多地用于管轧机。锯条以管的速度围绕圆形路径移动。运动必须精确同步,速度高达 10 m / s。Polytec LSV 可测量管速度,无滑动或磨损,以控制旋转管锯。使用 LSV 允许完全垂直切割,并将长度公差减小到最小。
