非破壊検査

高空間分解能のラム波による非破壊検査

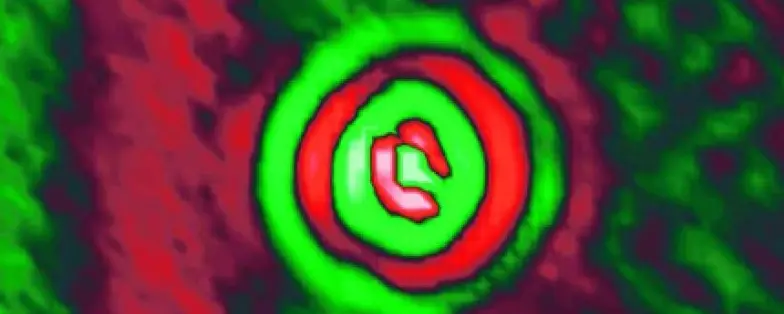

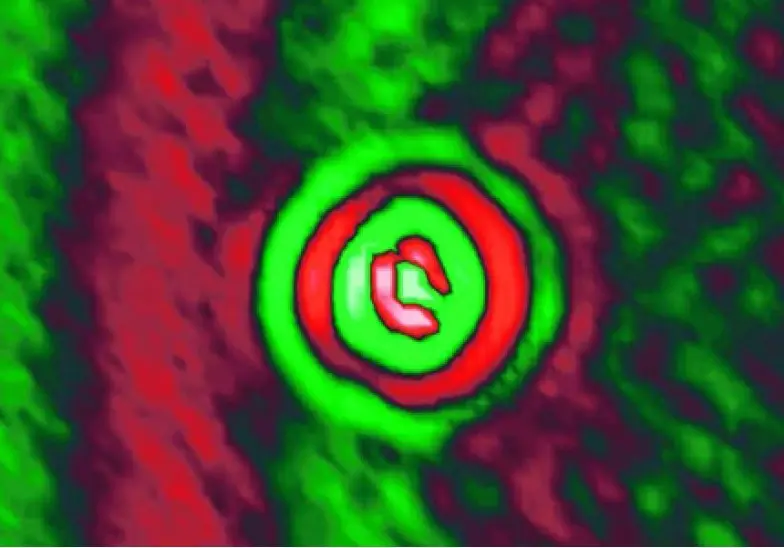

ラム波試験は、航空業界で使用されている炭素繊維強化プラスチック（CFRP）のような軽量構造物の解析に適した方法です。繊維強化複合材では、製造時と使用時の両方において、層間剥離やクラックなどの損傷を適切なタイミングで検出し、局所化することが非常に重要である。「ラム波とは、薄い板状の構造物を伝搬する表面波のことで、材料のさまざまな欠陥と相互作用して損傷を可視化することができるため、材料の非破壊検査において重要な役割を果たしています。

ポリテックのスキャニング型レーザドップラ振動計は、コンポーネントを統合したセンサネットワークの設計に最適です。このセンサネットワークは、航空機をはじめとする重要な構造要素に採用されることが増えており、稼働中の構造を継続的に監視することが求められています（構造ヘルスモニタリング）。ポリテックのスキャニング型レーザドップラ振動計 PSV は、適合する材料試験法の第一の開発ツールとなっており、ラム波の時間的な伝播を高い空間分解能で可視化します。各スキャンポイントでは、3D 振動ベクトル全体が記録されるため、典型的な S 波や A 波は解析中に分割されます。このように、レーザドップラ振動計は、ラム波の研究や、工業的な目的に適した方法を開発するためのツールとして、お客様にとって不可欠なものとなっています。

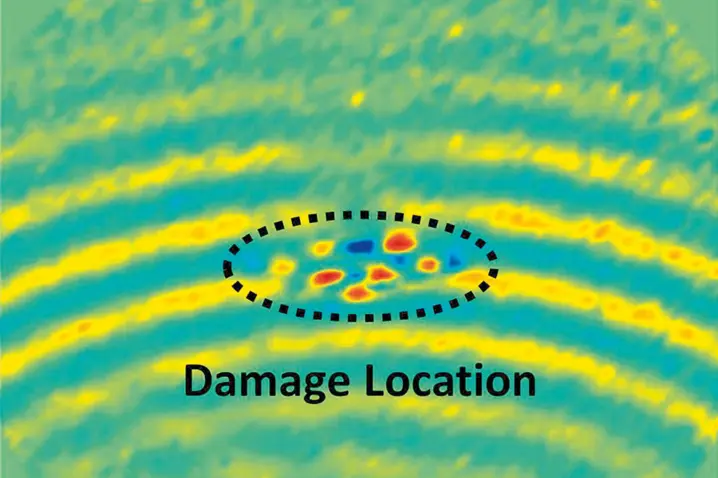

ラム波による正確な欠陥の位置特定

統合されたセンサネットワークは、最新の航空機構造の構造健全性監視を簡素化し、初期の損傷を積極的に示すことができるます。部品内のテスト信号の定量的かつ時間的な伝播は、レーザドップラ振動計で簡単にチェックして視覚化することができ、実験的なセンサネットワークの確実な校正を可能にし、信頼性を証明します。

VibroScan QTec Xtra 3D

VibroScan QTec Xtra 3Dは、非接触、全視野、高精度で三軸振動測定ができる新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtra 3Dは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。

VibroScan QTec Xtra

VibroScan QTec Xtraは、振動を非接触、全視野、前例のない精度で測定する新しいソリューションです。画期的なマルチパス干渉計を備えたQTec® は、光学感度と干渉耐性の点で新しいスタンダードを確立しました。赤外線 (SWIR) レーザーをベースとするXtra は、最高の光学感度を特徴としており、要求の厳しい技術的表面でも高精度の測定を保証します。VibroScan QTec Xtraは、最大32MHzの信号発生器を内蔵しつつも、統合されたデータ取得により最大限の携帯性を保証します。

全自動非接触振動測定システム RoboVib®

RoboVib® は、3D スキャニングレーザドップラ振動計と産業用ロボットを組み合わせた自動テストステーションです。実験モード解析では、試験時間と費用を大幅に削減し、市場投入までの時間を短縮できます。例えば、車体の 360° の総合的な試験を、従来の試験セットアップでは数週間かかっていた測定を、わずか 1 〜 2 日、または一晩で実施できます。
